使用modbus poll实现与西门子PLC通信以及Modbus Poll的具体使用方法

1前言

本篇主要讲从0开始讲建立modbus poll与西门子PLC连接。

以及modbus poll的详细使用方式。

本篇因为详细讲了Modbus Poll使用方式所以篇幅比较长，

如果只是想要建立与PLC连接的可以自行选择目录跳转。

Modbus Poll是一款用于模拟Modbus 通讯主站的软件(发送给PLC值)，

与之对应的是

Modbus Slave是一款用于模拟Modbus 通讯从站的软件(接收PLC给的值)。

2TCP通讯（PC→PLC）

2.1设置PLC组态

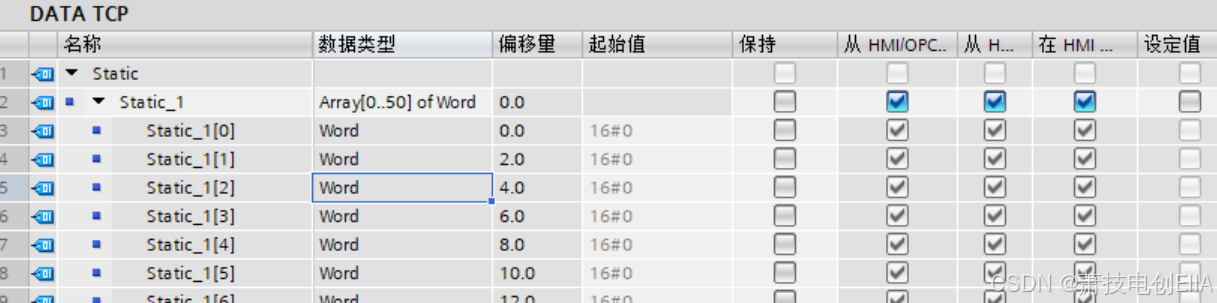

首先新建存储DB块，

名称叫做"DATA TCP"(TCP数据) 用于存储PLC接收的值，数据类型选择Array[0..50] of Word

这样就可以存储50个Word的数据了。

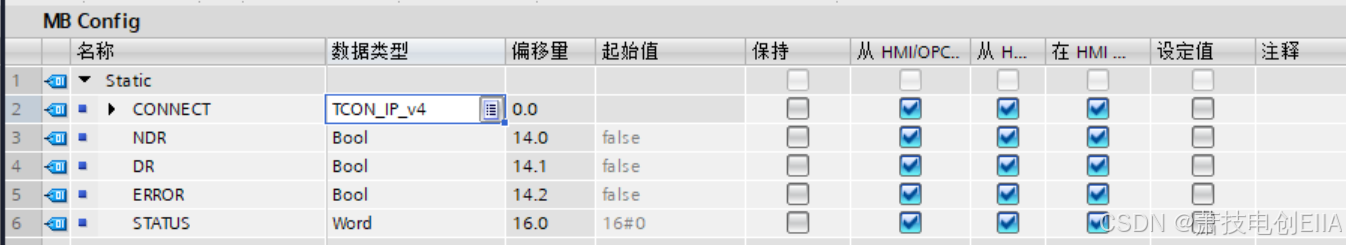

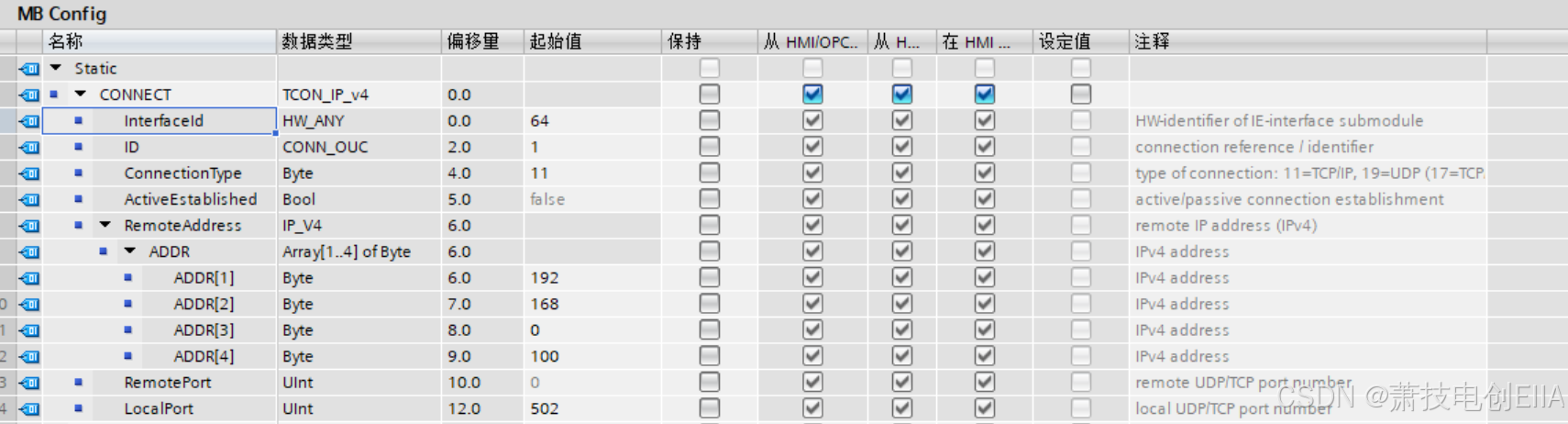

再建立一个通讯DB块，

名称叫做"MB Config"(MB的配置)。

如图变量名称叫"CONNECT"(连接)数据类型选择"TCON_IP_v4"

我这边是这么设置的具体每个是干什么的在下面我会一一做出讲解。

InterfaceId：硬件标识符

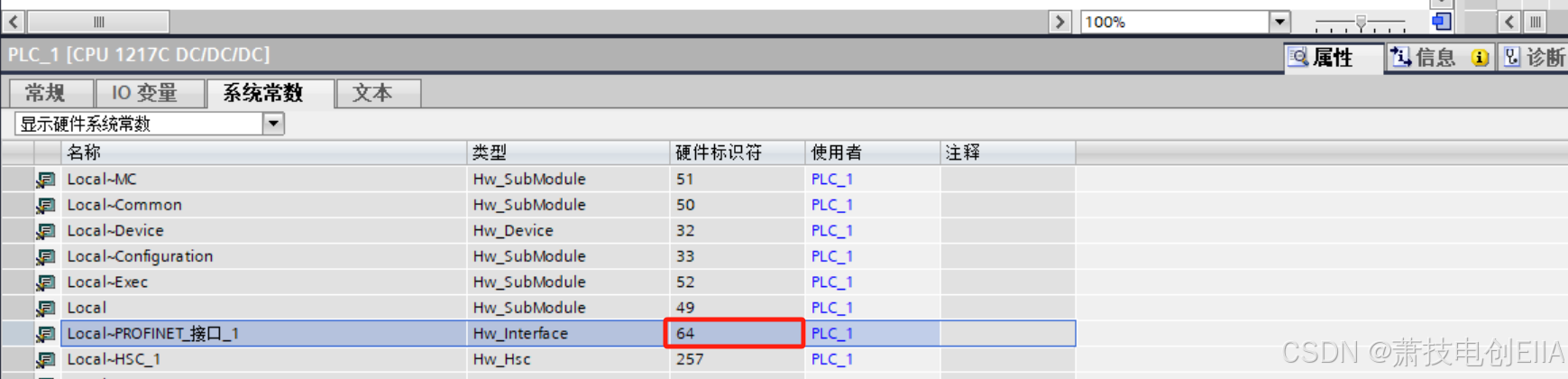

PLC设备组态→属性→系统常数中找到Local~PROFINET_接口_1的硬件标识符。

ID：就是连接ID(1~4095)

ConnectionType：连接类型 TCP默认就是11(16#0B)

ActiveEstablished：建立连接

RemoteAddress：服务器IP地址(我填的是电脑IP地址因为我是PLC是作为客户端)

RemotePort：远程端口号

LocalPort：本地端口号

这样通讯DB块就设置完成了。

程序

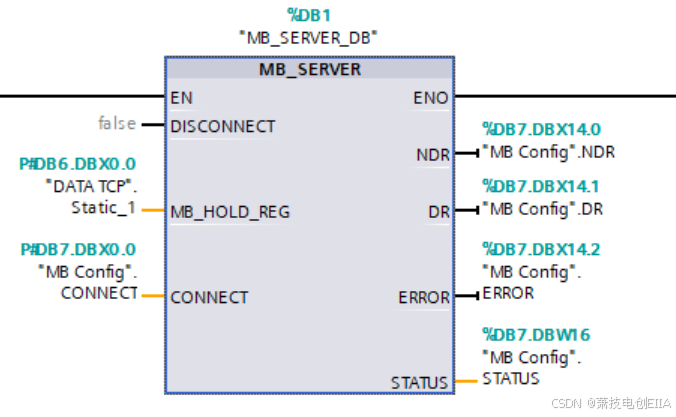

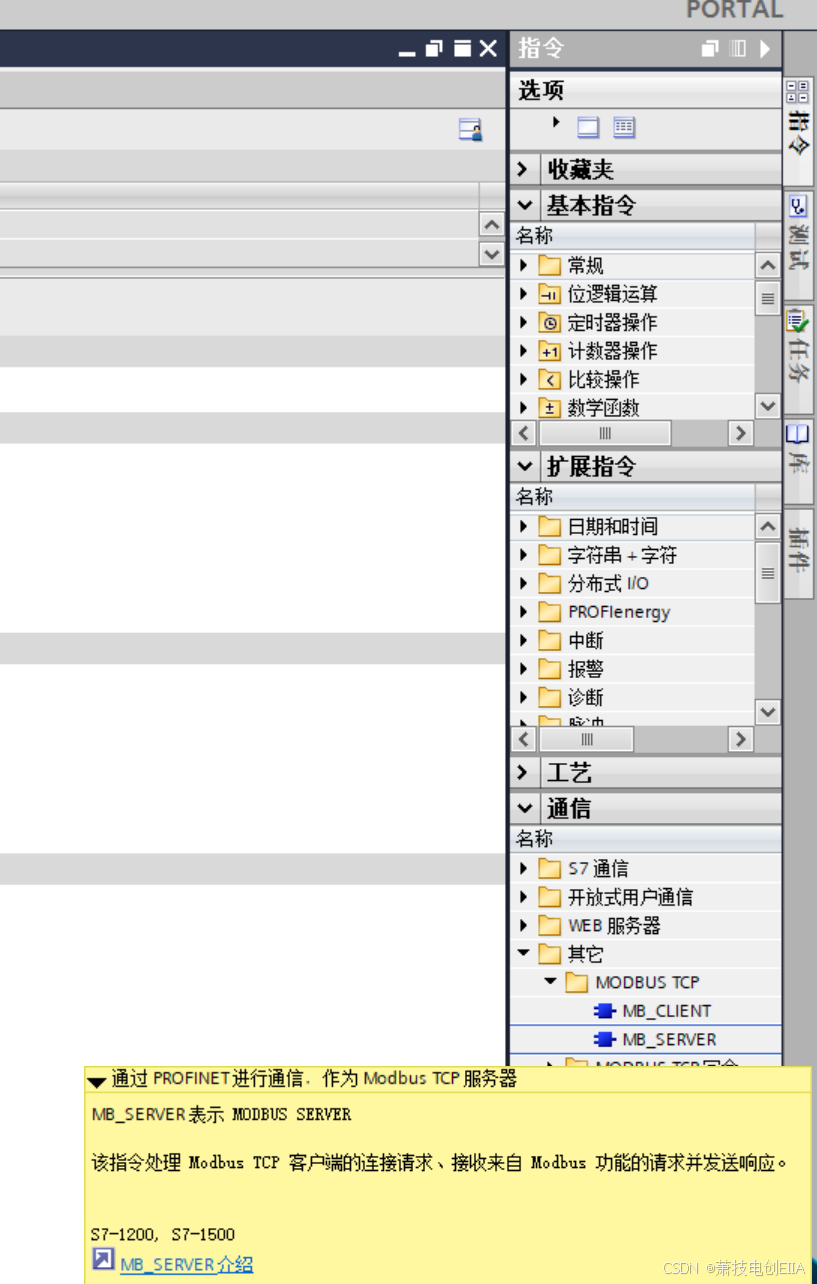

指令块选择：指令→通讯→其它→MODBUS TCP→MB_SERVER。

"MB_SERVER"指令可以选中F1查看具体的信息

"MB_SERVER"指令 ：PLC服务器通常处于被动等待状态，等待客户端发起连接请求，

所以只能接收来自上位机的数据，PLC无法主动发送数据给上位机。

MB_HOLD_REGL：选择之前创建的"DATA TCP"存储DB块中的数据

CONNECT：选择"MB Config"通讯DB块中的CONNECT。

后面就是一些运行指令时监控值可以F1查看具体内容。

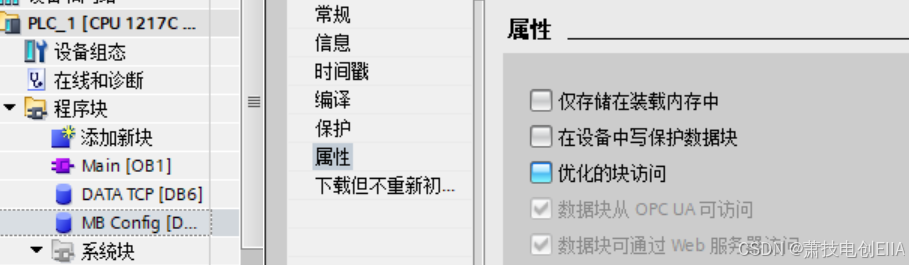

注意：引用时记得取消优化的块访问

最后下载保存就行了

2.2 Modbus Poll设置

这边先演示Modbus Poll怎么和PLC连接，后面再讲Modbus Poll的具体操作界面。

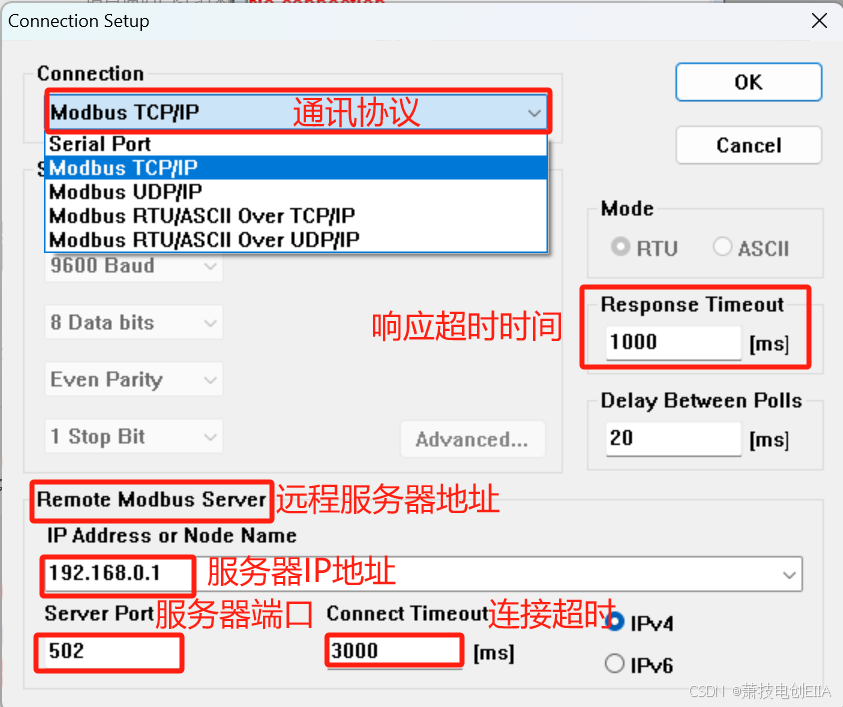

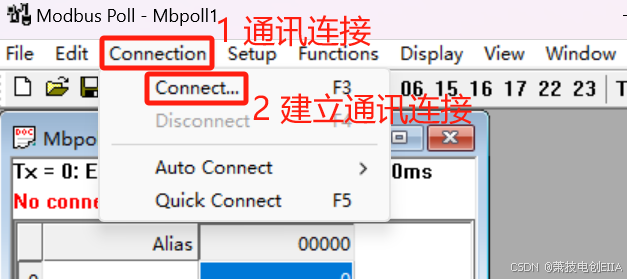

打开Modbus Poll→选择Connection→Connection Setup

如图进行配置服务器

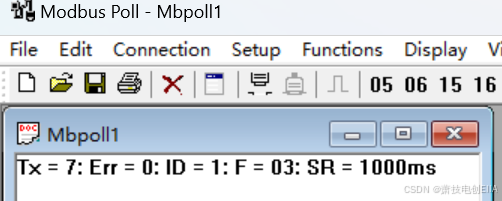

配置完服务器没有报错就是连接成功了，可以进行调试了。

​​

如果出现报错

1，检查网线是否连接完整

2，服务器IP地址是否一致

3，去网上搜索相关的报错代码的解决方案

4，关机重启试试(我就关机重启就能来了QwQ玄学hh)

2.3调试

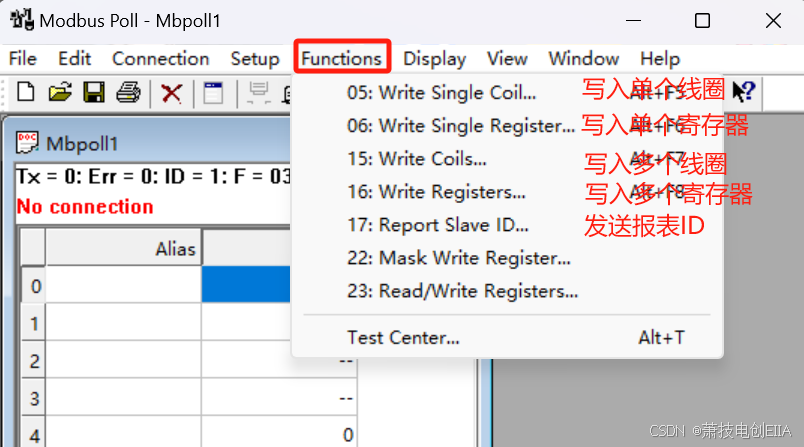

选择Functions

选择对应的功能就可以进行调试了。

具体可以看

Modbus Poll调试助手使用方法（中文注释版） | Modbus物联网云平台

3结语

原本想写一篇modbus poll所有功能的博客的，但随着往后学习发现，理解了TCP通讯就感觉没必要再写的更详细了害。

本篇文章为个人学习总结，如有不足请及时指出，多多包涵QwQ。

觉得有用的话就点个赞吧ღ( ´･ᴗ･` )。
