如果想要使用 Arduino 控制 SSD1306 驱动的 OLED 屏幕，有以下两种第三方库可以使用：

  • Adafruit_SSD1306库：专门针对 SSD1306 驱动 OLED 屏幕的显示图形库；
  • U8G2库：目前 Arduino平台上使用最广泛的 OLED 库。

本篇文章主要学习调用 Adafruit_SSD1306库, U8G2库，使用软硬件SPI协议驱动7针脚OLED显示屏，以及软硬件IIC协议驱动4针脚OLED显示屏。
​​​​​​​​​​esp32引脚定义

Adafruit_SSD1306 控制 OLED 屏幕

想要使用 Adafruit_SSD1306，还需要安装 Adafruit_GFX 第三方库。Arduino 的 Adafruit_GFX库为我们所有的 LCD 和 OLED 显示器提供了通用语法和图形功能集，也就是说这是一个通用图形库，并不针对特定的显示器型号。

  • Adafruit_GFX 定义了一系列的绘画方法（线，矩形，圆等等），属于基础类，并且最重要的一点，drawPixel 方法由子类来实现；
  • Adafruit_SSD1306 定义了一系列跟 SSD1306 有关的方法，并且重写了 drawPixel 方法，属于扩展类。

一、 SPI 协议驱动 OLED 液晶屏幕

1. 软件SPI驱动OLED

a. 硬件电路搭建
引脚连接ESP32OLED
1GNDGND
2VCCVCC
3D18(自定义)SCK(SCL)
4D13(自定义)SDA(MOSI)
5D15RES
6D2DC
7D4CS
b. 软件程序
#include <Arduino.h>
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define WIDTH   128   // OLED display width, in pixels
#define HEIGHT  64    // OLED display height, in pixels
// 软件 SPI 总线
// Declaration for SSD1306 display connected using software SPI (default case):
#define OLED_SCK  18
#define OLED_SDA  13
#define OLED_RES  15
#define OLED_DC   2
#define OLED_CS   4

// 构造对象
Adafruit_SSD1306  OLED(WIDTH, HEIGHT, OLED_SDA, OLED_SCK, OLED_DC, OLED_RES, OLED_CS);

void setup() {
  // OLED初始化
  OLED.begin();
  // OLED清除显示
  OLED.clearDisplay();
  // 设置光标位置
  OLED.setCursor(1, 1);
  // 设置文本颜色
  OLED.setTextColor(SSD1306_WHITE);
  // 设置字体大小
  OLED.setTextSize(2);
  // 显示字符
  OLED.println("HelloWorld");

  // 显示内容
  OLED.display();
}

void loop() {
  // put your main code here, to run repeatedly:
}
c. 显示结果

2. 硬件SPI驱动OLED

a. 硬件电路搭建
引脚连接ESP32OLED
1GNDGND
2VCCVCC
3D18SCK(SCL)
4D23SDA(MOSI)
5D15RES
6D2DC
7D4CS
b. 软件程序
#include <Arduino.h>
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define WIDTH      128
#define HEIGHT     64
#define OLED_DC    2
#define OLED_CS    4
#define OLED_RESET 15
Adafruit_SSD1306 OLED(WIDTH, HEIGHT, &SPI, OLED_DC, OLED_RESET, OLED_CS);

void setup() {
  // OLED初始化
  OLED.begin();
  // OLED清除显示
  OLED.clearDisplay();
  // 设置光标位置
  OLED.setCursor(1, 1);
  // 设置文本颜色
  OLED.setTextColor(SSD1306_WHITE);
  // 设置字体大小
  OLED.setTextSize(2);
  // 显示字符
  OLED.println("HelloWorld");

  // 显示内容
  OLED.display();
}

void loop() {
  // put your main code here, to run repeatedly:
}

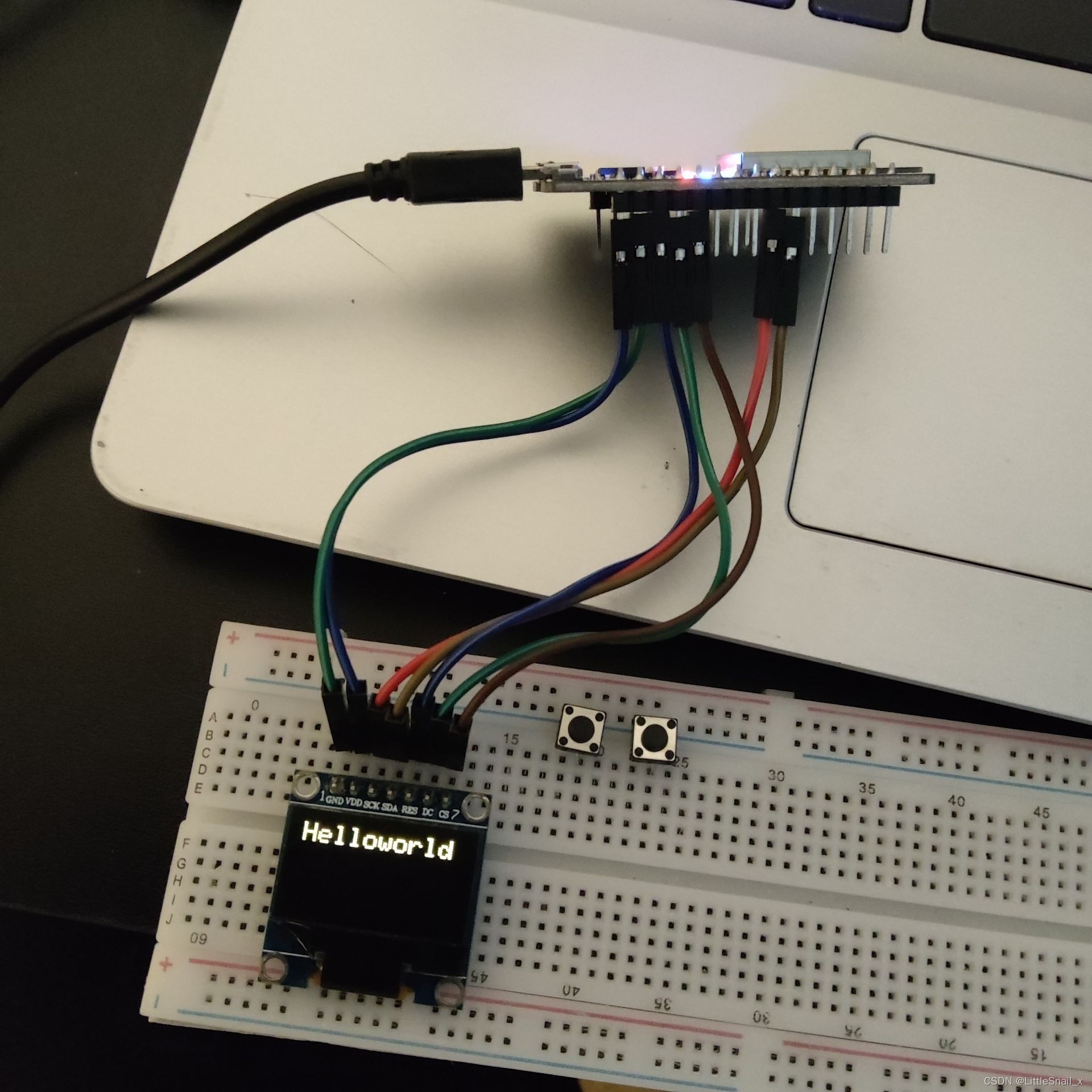

c. 显示结果

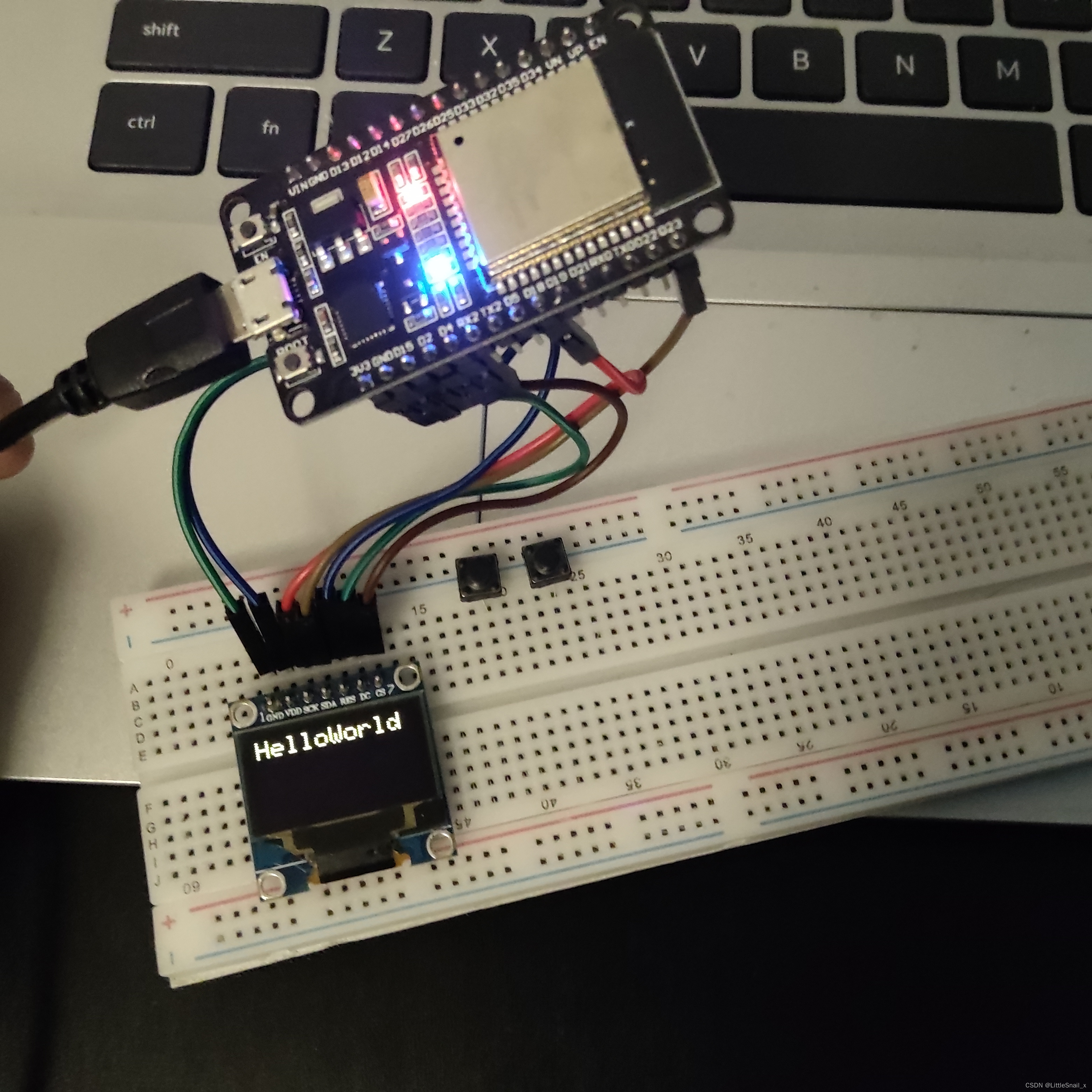

在这里插入图片描述

注：硬件SPI驱动OLED时，使用硬件SPI默认为ESP32的VSPI，使用到的引脚为GPIO18(VSPICLK)和GPIO23(VSPI MOSI)，如果想使用HSPI的GPIO14(HSPI CLK)和GPIO13(HSPIMOSI)驱动OLED需要修改SPI.cpp文件的程序末尾，将代码第348行括号中的VSPI改为HSPI即可。

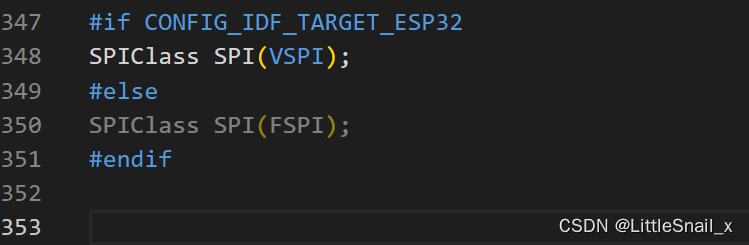

在这里插入图片描述

修改之后的显示结果为：
在这里插入图片描述

关于ESP的硬件SPI、HSPI和VSPI的区别:
ESP32的HSPI和VSPI区别 - 盛世芳华 - 博客园 (cnblogs.com)

二、 IIC 协议驱动 OLED 液晶屏幕

硬件IIC驱动OLED

a. 硬件电路搭建
引脚连接ESP32OLED
1GNDGND
2VCCVCC
3D22SCK(SCL)
4D21SDA(MOSI)
b. 软件程序
#include <Arduino.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH      128   // OLED display width, in pixels
#define SCREEN_HEIGHT     64    // OLED display height, in pixels
#define OLED_RESET        -1    // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS    0x3C  ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32

// 构造对象 连接到I2C(SDA、SCL引脚)的SSD1306声明
Adafruit_SSD1306 OLED(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  // OLED初始化
  OLED.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
  // OLED清除显示
  OLED.clearDisplay();
  // OLED设置光标位置
  OLED.setCursor(1, 1);
  // 设置字体颜色
  OLED.setTextColor(SSD1306_WHITE);
  // 显示字符串内容
  OLED.println("Hello, world!");

  OLED.display();
}

void loop() {
  // put your main code here, to run repeatedly:
}

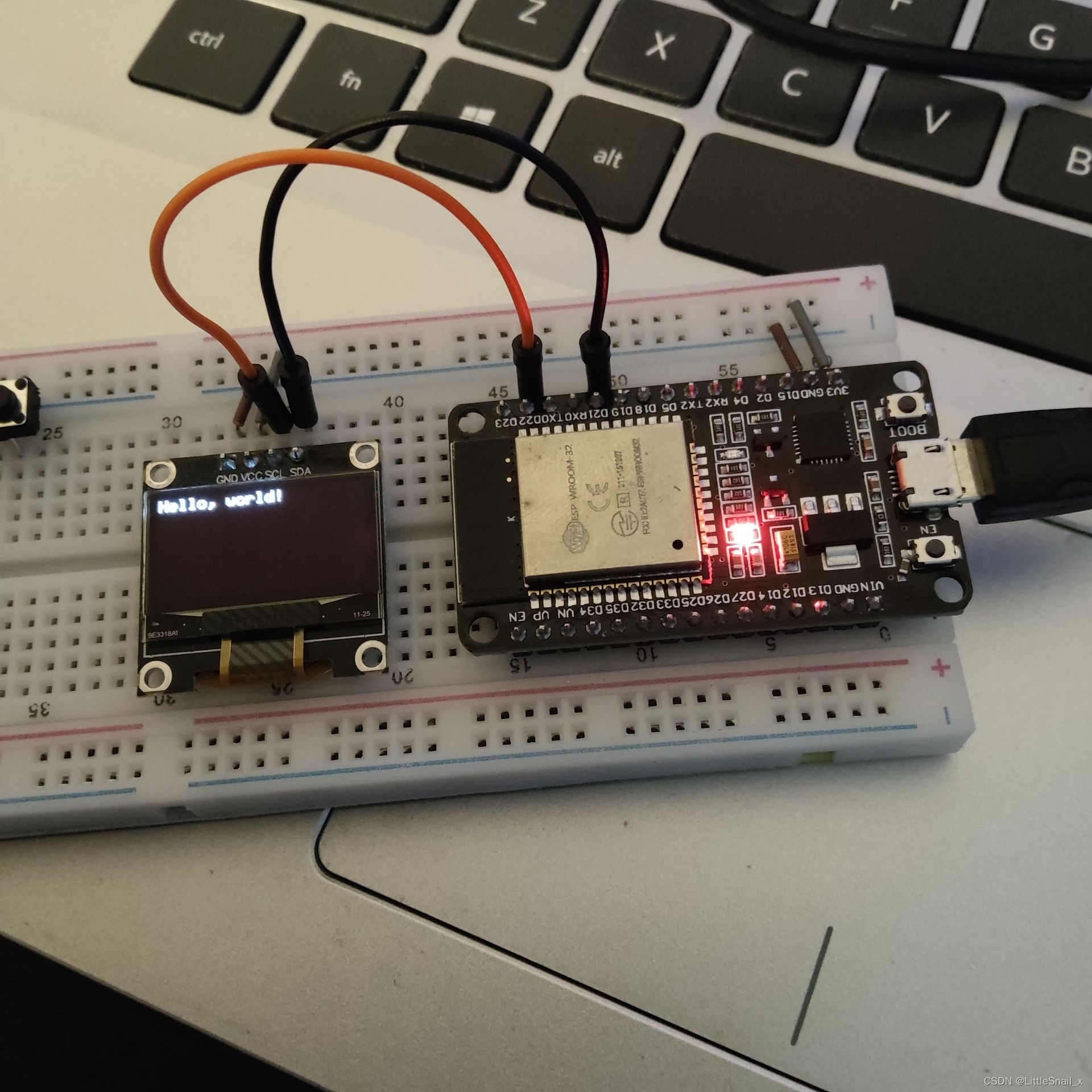

c. 显示结果

在这里插入图片描述

注：如果OLED 显示屏未显示任何内容：

  • 检查 OLED 显示屏是否正确连接到 ESP32
  • 仔细检查 OLED 显示屏 I2C 地址：OLED 连接到 ESP32 时,上传此代码并检查串行监视器中的 I2C 地址

如有必要，应更改以下行中的 OLED 地址。在我们的案例中，地址0x3C。
通过运行 I2C 扫描仪草图来查找 OLED 地址，使用以下程序进行扫描即可。

/*********
  Rui Santos
  Complete project details at https://randomnerdtutorials.com
*********/

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(115200);
  Serial.println("\nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for(address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
      nDevices++;
    }
    else if (error==4) {
      Serial.print("Unknow error at address 0x");
      if (address<16) {
        Serial.print("0");
      }
      Serial.println(address,HEX);
    }
  }
  if (nDevices == 0) {
    Serial.println("No I2C devices found\n");
  }
  else {
    Serial.println("done\n");
  }
  delay(5000);
}

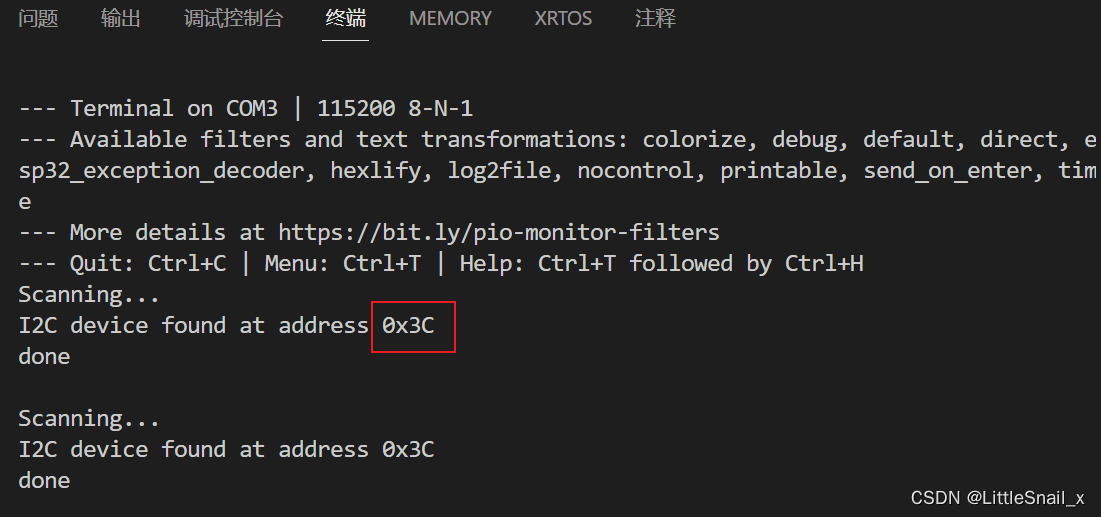

查询到的IIC地址为0x3c
在这里插入图片描述

U8G2库控制OLED

为什么使用U8g2库？

  • 平台支持性好，兼容多款开发板如ESP32、ESP8266、Arduino Uno等；
  • 显示控制器支持性好，基本市面上的OLED都完美支持；
  • API众多，特别支持了中文，支持了不同字体。

构造方法的名字有一定的规律

  • U8G2_屏幕芯片_屏幕尺寸_缓存大小_总线

因为 U8G2 库兼容很多版本的驱动以及不同尺寸的 OLED，所以 U8G2 构造方法有很多，但是我们需要根据我们自己的 OLED 的型号，选择适合我们的构造方法。打开 U8g2lib.h 文件，找到构造器的位置。可以通过搜索：U8G2_SSD1306_128X64进行查找相应的构造方法。
在这里插入图片描述

以下是7针脚SPI协议驱动OLED设备的构造器

U8G2_SSD1306_128X64_NONAME_1_4W_SW_SPI
U8G2_SSD1306_128X64_NONAME_2_4W_SW_SPI
U8G2_SSD1306_128X64_NONAME_F_4W_SW_SPI

U8g2 支持以下两种绘制模式：

Full screen buffer mode，全屏缓存模式；
Page mode，分页模式；

本篇博客使用全屏缓存模式实现OLED的驱动显示功能。

全屏缓存模式使用步骤：

  • 构造对象，根据 OLED 的型号选择对应的构造器，构造器必须带 F;
  • 初始化对象，使用 begin() 方法，清除缓冲区内容，使用 u8g2.clearBuffer()；
  • 绘制内容，使用绘制函数或者设置字体等；
  • 发送缓冲区的内容到显示器u8g2.sendBuffer()。

一、SPI协议驱动OLED液晶屏幕

1. 软件SPI驱动OLED

a. 硬件电路搭建
b. 软件程序
#include <Arduino.h>
#include <U8g2lib.h>

#define OLED_SCK  18
#define OLED_SDA  13
#define OLED_RES  15
#define OLED_DC   2
#define OLED_CS   4
// 构造对象
U8G2_SSD1306_128X64_NONAME_F_4W_SW_SPI OLED(U8G2_R0, OLED_SCK, OLED_SDA, OLED_CS, OLED_DC, OLED_RES); // ESP32 Thing, HW I2C with pin remapping

void setup() {
  // 初始化OLED
  OLED.begin();
  // 开启中文字符集支持
  OLED.enableUTF8Print();
  // 设置字体
  OLED.setFont(u8g2_font_wqy12_t_chinese2);
}

void loop() {

  // 清除缓存区内容
  OLED.clearBuffer();
  // 绘制内容
  OLED.setCursor(0, 10);
  OLED.print("Hello, world!");

  OLED.setCursor(0, 40);
  OLED.print("你好,世界!");

  // 发送缓存区内容到OLED
  OLED.sendBuffer();

  delay(1000);
}
c. 显示结果

1. 硬件SPI驱动OLED

a. 硬件电路搭建
b. 软件程序
#include <Arduino.h>
#include <U8g2lib.h>

#define OLED_RES  15
#define OLED_DC   2
#define OLED_CS   4
// 构造对象
U8G2_SSD1306_128X64_NONAME_F_4W_HW_SPI OLED(U8G2_R0, OLED_CS, OLED_DC, OLED_RES); // ESP32 Thing, HW I2C with pin remapping

void setup() {
  // 初始化OLED
  OLED.begin();
  // 开启中文字符集支持
  OLED.enableUTF8Print();
  // 设置字体
  OLED.setFont(u8g2_font_wqy12_t_chinese2);
}

void loop() {

  // 清除缓存区内容
  OLED.clearBuffer();
  // 绘制内容
  OLED.setCursor(0, 10);
  OLED.print("Hello, world!");

  OLED.setCursor(0, 40);
  OLED.print("你好,世界!");

  // 发送缓存区内容到OLED
  OLED.sendBuffer();

  delay(1000);
}
c. 显示结果

在这里插入图片描述

二、IIC协议驱动OLED液晶屏幕

1. 软件IIC驱动OLED

a. 硬件电路搭建
引脚连接ESP32OLED
1GNDGND
2VCCVCC
3D18(自定义)SCK(SCL)
4D5(自定义)SDA(MOSI)
b. 软件程序
#include <Arduino.h>
#include <U8g2lib.h>

// 自定义CLK和SDA引脚
#define OLED_CLK  18
#define OLED_SDA  5
// 构造对象
U8G2_SSD1306_128X64_NONAME_F_SW_I2C OLED(U8G2_R0, OLED_CLK, OLED_SDA, U8X8_PIN_NONE);

void setup() {
  // 初始化OLED
  OLED.begin();
  // 开启中文字符集支持
  OLED.enableUTF8Print();
  // 设置字体
  OLED.setFont(u8g2_font_wqy12_t_gb2312);
}

void loop() {

  // 清除缓存区内容
  OLED.clearBuffer();
  // 绘制内容
  OLED.setCursor(0, 10);
  OLED.print("Hello, world!");

  OLED.setCursor(0, 30);
  OLED.print("你好,世界!");

  // 发送缓存区内容到OLED
  OLED.sendBuffer();

  delay(1000);
}

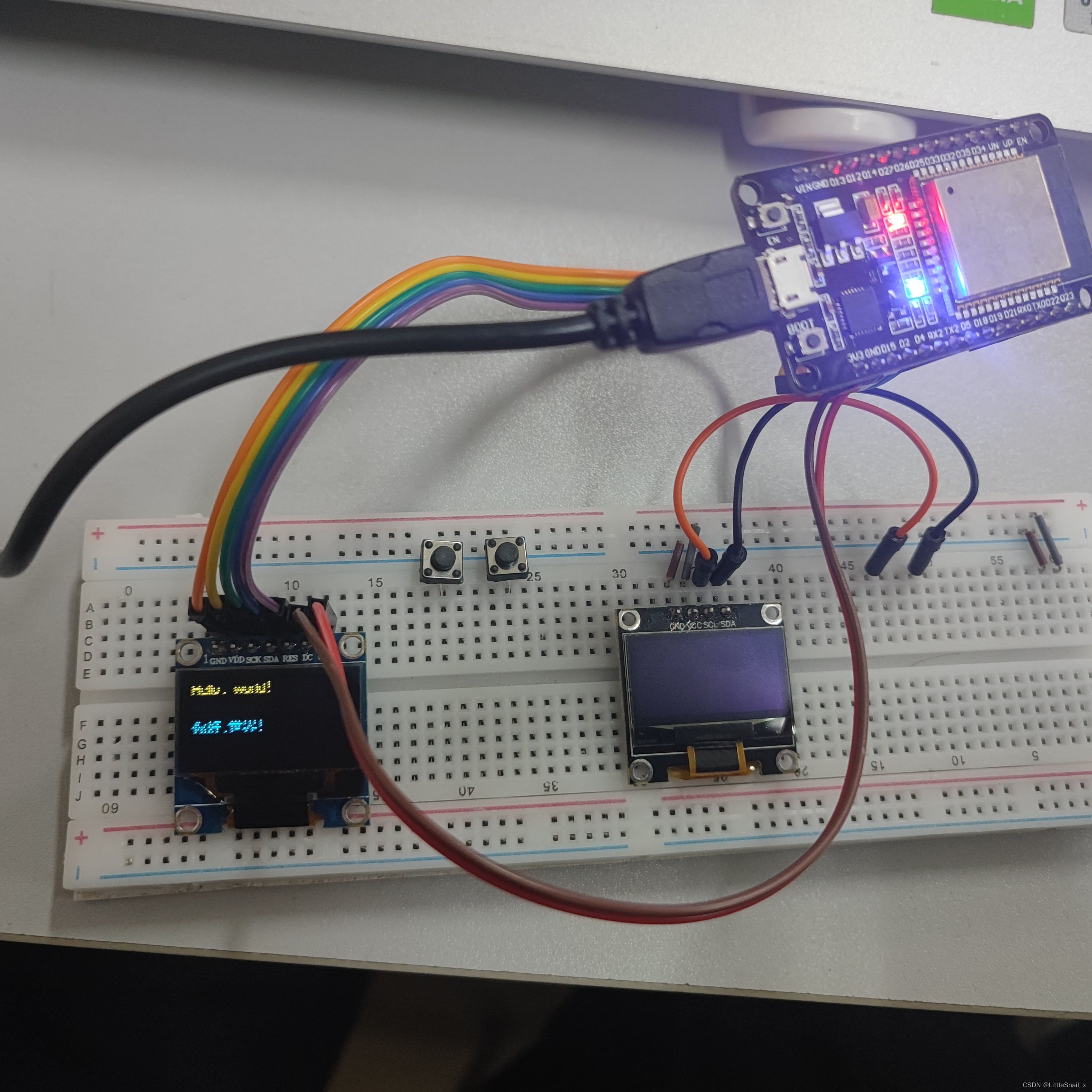

c. 显示结果

在这里插入图片描述

2. 硬件IIC驱动OLED

a. 硬件电路搭建
b. 软件程序
#include <Arduino.h>
#include <U8g2lib.h>
// 构造对象
U8G2_SSD1306_128X64_NONAME_F_HW_I2C OLED(U8G2_R0);

void setup() {
  // 初始化OLED
  OLED.begin();
  // 开启中文字符集支持
  OLED.enableUTF8Print();
  // 设置字体
  OLED.setFont(u8g2_font_wqy12_t_gb2312);
}

void loop() {

  // 清除缓存区内容
  OLED.clearBuffer();
  // 绘制内容
  OLED.setCursor(0, 10);
  OLED.print("Hello, world!");

  OLED.setCursor(0, 30);
  OLED.print("你好,世界!");

  // 发送缓存区内容到OLED
  OLED.sendBuffer();

  delay(1000);
}

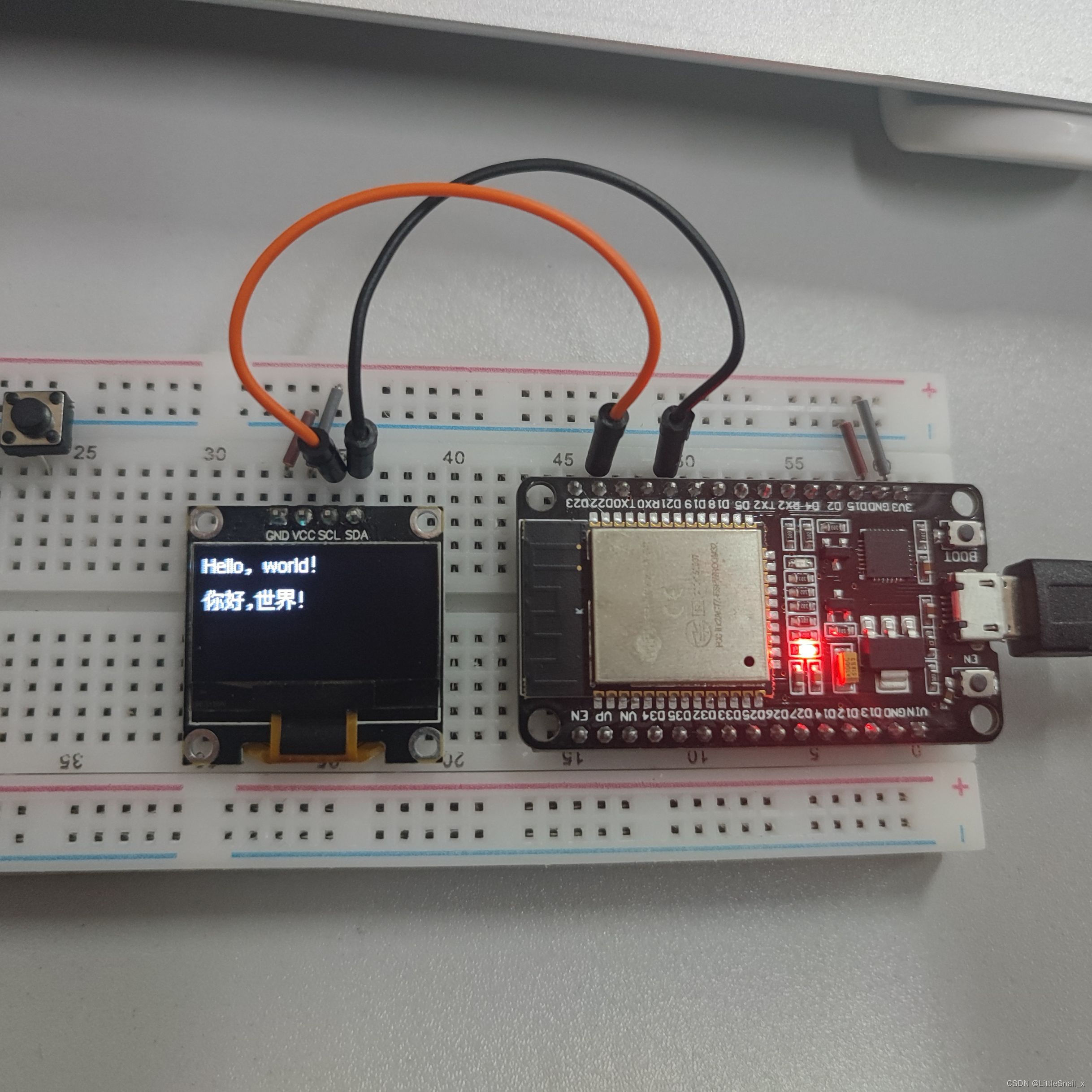

c. 显示结果

在这里插入图片描述

注：

  • 在vscode中使用U8g2库驱动OLED显示中文时，标点符号应尽量用英文字符代替，防止库中没有相应的中文标点；
  • 编译程序时注意vscode开发环境的编码方式，若选用GB2312编码方式，应切换到UTF-8（vscode切换编码方式后，会产生中文乱码现象，这时按下ctrl + z即可恢复文本正常， 且编码方式仍然保留）。
