UTM坐标系

1.概述

UTM(Universal Transverse Mercator Grid System, 通用横墨卡托网格系统)，现在采用WGS84椭球体。

1.2WGS84椭球体

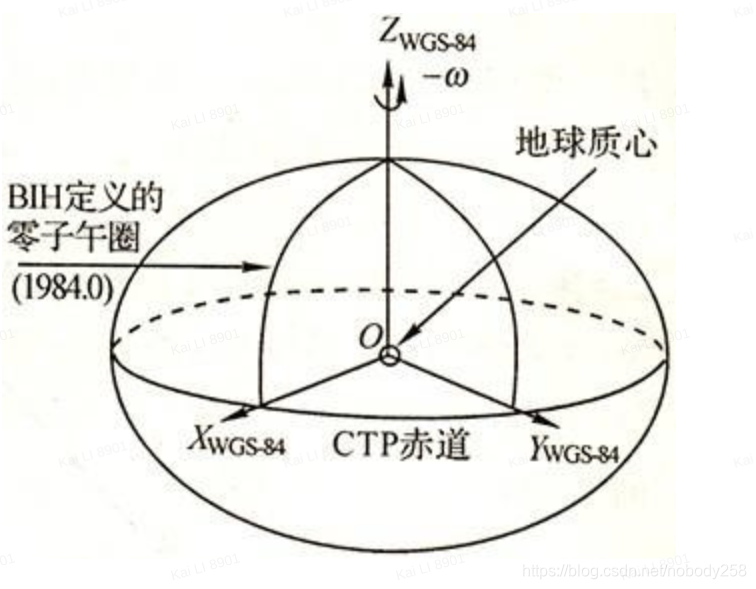

坐标系：

• 原点：地球质心
• X轴：指向BIH 1984.0的零子午面和CTP赤道的交点，数值代表经度；
• Z轴：指向BIH 1984.0定义的地极(CTP)方向；
• Y轴：和Z轴,X轴构成右手坐标系。
  注：BIH(Bureau International del’Heure, 国际时间局)
  　　CTP(Conventional Terrestial Pole, 协议地球极)
  　　右手左手坐标系：如果当右手(左手)的大拇指指向第一个坐标轴(x轴)的正向，而其余手指以第二个轴(y轴)绕第一轴转动的方向握紧，就与第三个轴(z轴)重合，就称此坐标系为右手(左手)坐标系。

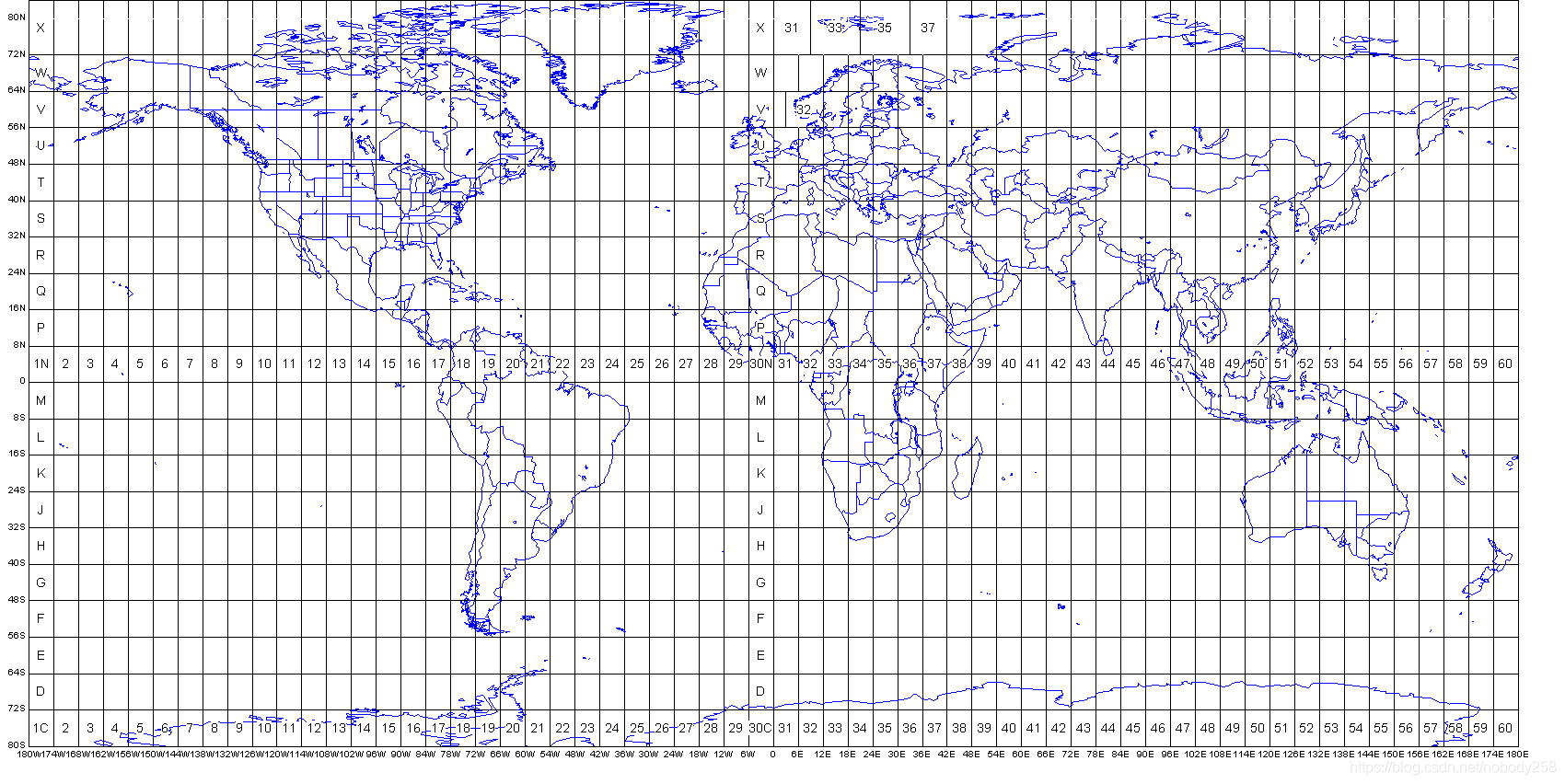

2.投影带分布

• 经度分区：编号 1-60，其中58个区的东西跨度为6度；
• 纬度分区：编号C-X(不含I,O,共20个区)，每个区的南北跨度为8度；
• A,B,Y,Z覆盖南极区和北极区；
• N为第一个北纬带，N之前的字母为南纬带，之后的字母为北纬带；


3.UTM坐标表示格式

例：11U 358657mE 5885532mN

• 11代表经度11区
• U代表纬度U区
• 358657mE代表东向位置358657m
• 5885532mN代表北向位置5885532m

3.1东向位置

每个经度区均有一条中心经线，如11区的经度范围为120W-114W，则其中心经线为117W。

中心经线以东的点到中心经线距离为正，中心经线以西的点到中心经线距离为负。

则某点的东向位置即为该点到中心经线的距离加500,000m。

例如： 中心经线以东8m的点的东向位置为：500,000 + 8 = 500,008m
​中心经线以西350m的点的东向位置为：500,000 - 350 = 499,650m

加500,000m的好处是保证一个经度区内的所有点的东向位置均为6位正数。

3.2北向位置

北半球北向位置即为该点到赤道的距离。

南半球北向位置为10,000,000m减去该点到赤道的距离。

例如：赤道以北34m的点的北向位置为：34m

赤道以南34m的点的南向位置为：10,000,000 - 34 = 9,999,966m

所有点的北向位置也是正数。
