＜PLC＞汇川IT7070E触摸屏如何使用脚本实现画面跳转时自动切换手自动模式？

汇川IT7070E工业HMI使用实例（1）

用脚本切换模式

我们在使用工业HMI做画面时，可能会有这样的需求，希望切换画面时，可以根据不同的画面，自动切换相应的模式，比如有些画面是进行手动操作的，有些画面是进行自动操作的，当我们需要手动时，希望进入画面自动切换为“手动模式”，相应的，进入自动画面切换为“自动模式”。

在这种情况下，脚本就可以帮上忙了。大多数HMI都自带脚本，对于一些HMI内的功能，如果使用脚本，有时候会非常方便，而且不增加PLC的负担。

上图是汇川HMI软件InoTouchPad中的脚本选项。

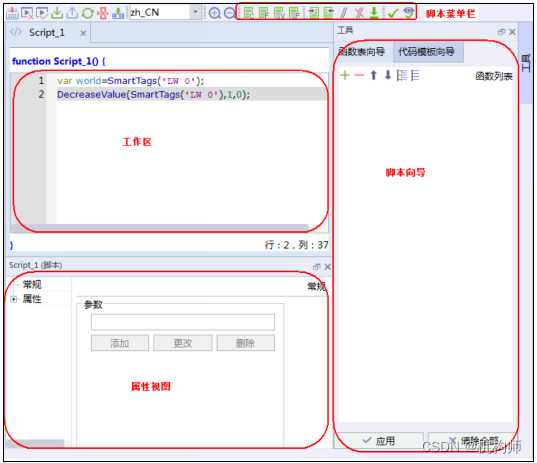

使用时，双击“添加脚本”，即可新建一个脚本文件，打开脚本文件，其编辑窗口如下：

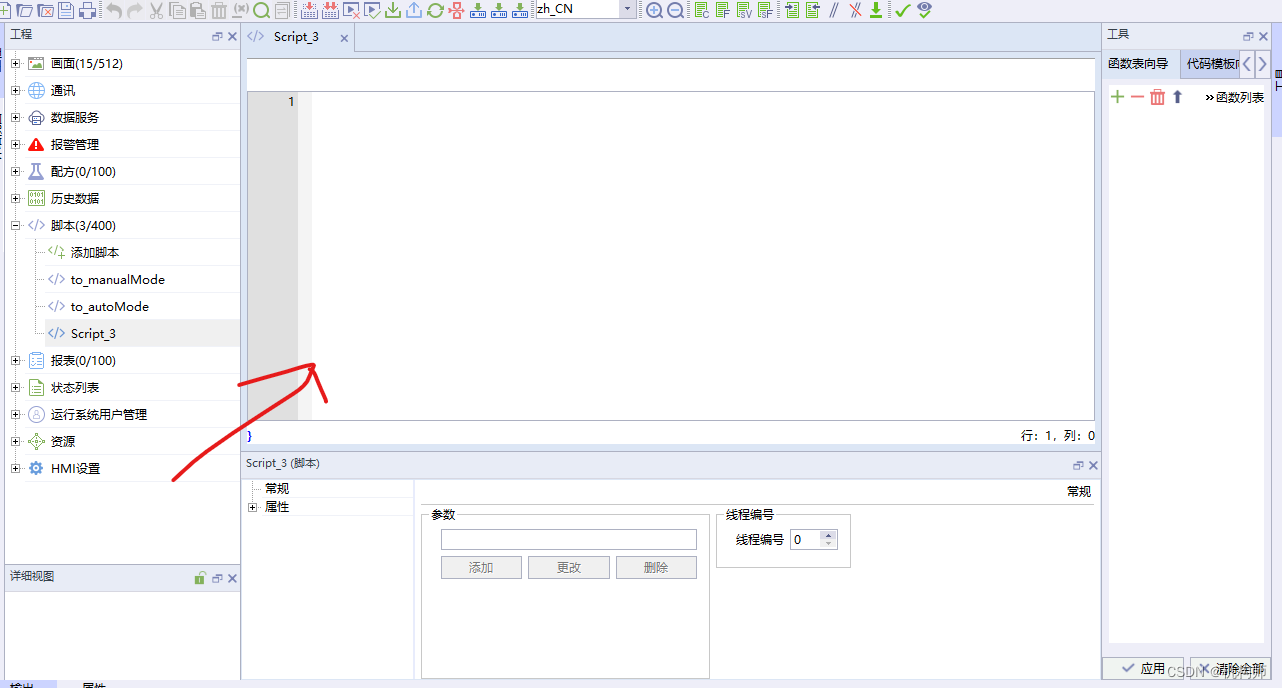

可以看到，在软件右侧，即是脚本的编辑区域，在此处输入相应的程序即可。

汇川HMI中的脚本，使用的编程语言是JavaScript，一般在一个工程中，最多可以添加100个脚本，但脚本之间互相不能调用。
关于JavaScript的详细使用，我这里不做介绍，因为我本身对于JavaScript也不是很熟悉，但这不妨碍我们作为电气工程师去使用HMI的脚本功能。
下面以示例来介绍：
现在我的HMI有两个页面，一个手动操作页面P1，一个是自动运转页面P2，当我进入P1时，我希望将设备程序的模式切换为“手动模式”，当我进入P2时，将设备的模式切换为“自动模式”。
我们首先新建两个脚本，分别命名为：
to_manualMode
to_autoMode
然后，分别打开两个脚本，添加代码。

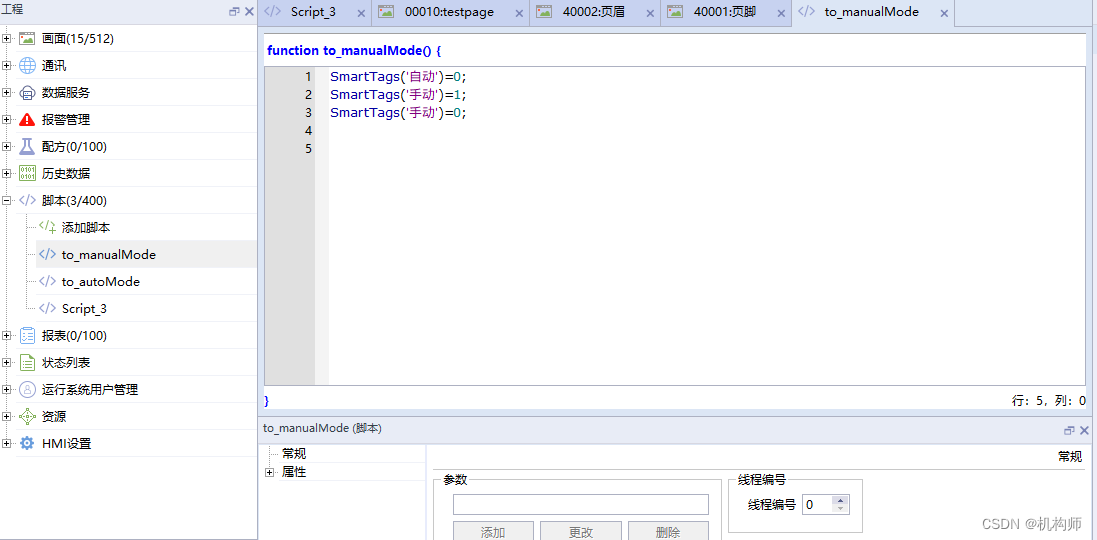

to_manualMode：

SmartTags('自动')=0;
SmartTags('手动')=1;
SmartTags('手动')=0;

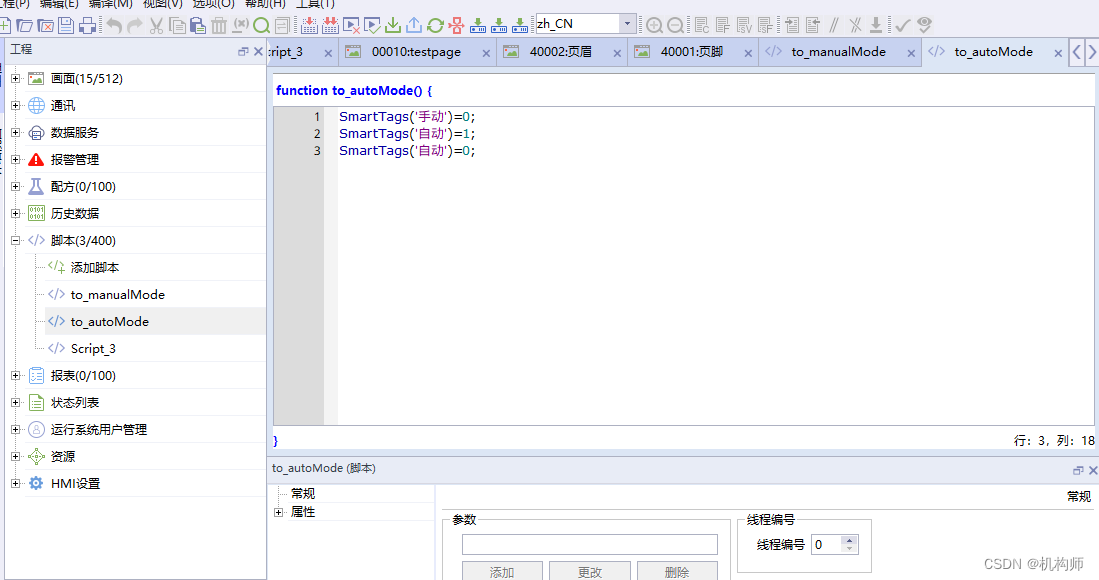

to_autoMode：

SmartTags('手动')=0;
SmartTags('自动')=1;
SmartTags('自动')=0;

可以看到，上面两个脚本的代码非常少。简单解释一下：
to_manualMode脚本，是用于将模式切换为手动模式的，所以代码里的逻辑是，当调用脚本时，
先复位“自动”按钮：

SmartTags(‘自动’)=0;

然后置位“手动”按钮：

SmartTags(‘手动’)=1;

最后再复位“手动”按钮：

SmartTags(‘手动’)=0;

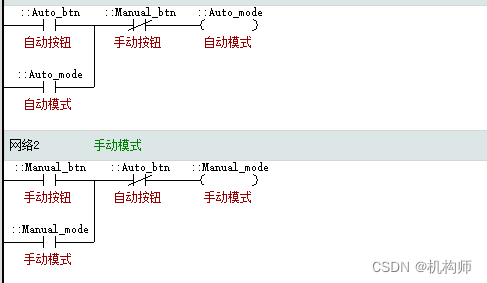

这里的“手动”、“自动”标签，都对应了PLC中的软元件变量，其手自动的逻辑是写在PLC中的，脚本的作用是触发“手动”或“自动”按钮对应的变量。

脚本其实到这就写好了，下面要给HMI的画面来配置。
首先在InoTouchPad软件，进入需要添加脚本的画面，然后双击画面，在其“属性”界面，找到“事件”选项。

在InoTouchPad中，每个画面的“事件”属性中，都有两个功能选项，“加载”和“清除”，顾名思义，加载是指当前画面加载时，清除是指当前画面离开时。

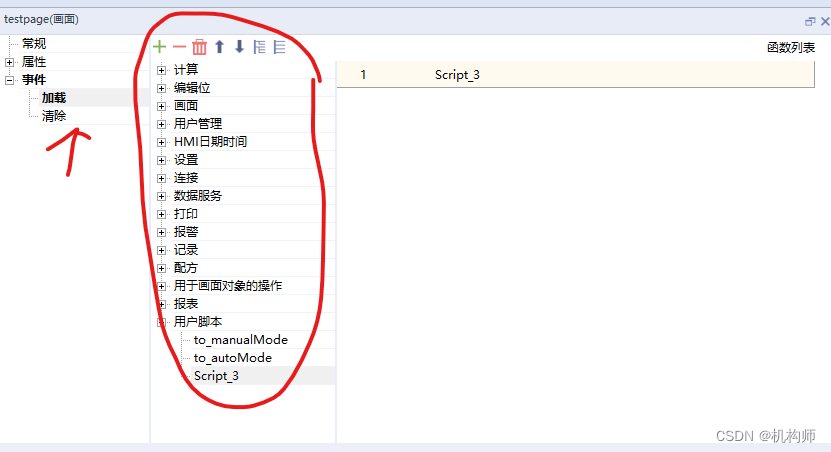

我们是要进入画面时切换，那么选择“加载”，此时其右侧会出现一个函数导航菜单：

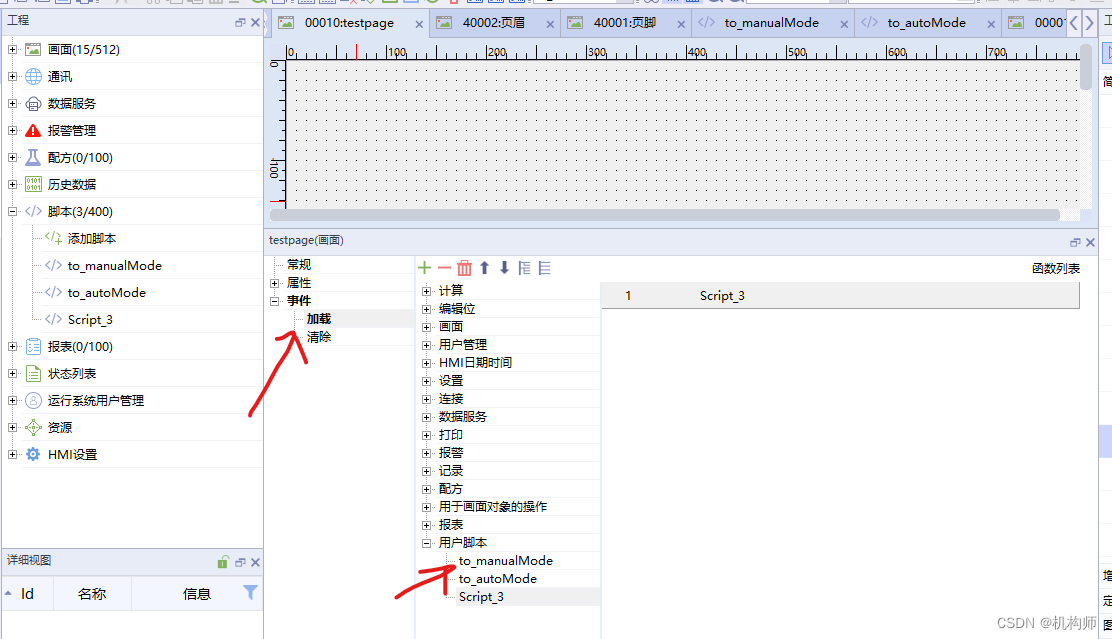

可以看到，在右侧导航菜单中，最底下有一个“用户脚本”选项，点击此选项，会列出当前工程中所有的脚本文件，选择一个想要使用的脚本文件，双击即可，脚本文件会自动添加到当前画面的“加载”状态。
然后保存工程，将HMI程序下载到实际的触摸屏中，重新启动，此时当进入相应画面时，脚本就会执行。
实机演示：

汇川IT7000系列HMI实机演示

当然，在InoTouchPad中实现画面跳转时切换模式这个功能还有其他方法，比如在画面加载时，对相应变量直接进行操作也可以。
使用那种方法，取决于实际项目需求。但多了解一种方法，多一种选择。
