【学习笔记】stm32+ESP8266+阿里云+云智能APP

个人笔记。实现的功能是通过手机APP实现对stm32上小灯的控制。

硬件环境：

1.stm32F103

2.Node MCU-ESP8266

3.安卓手机

硬件连接：

ESP8266              STM32

RX                           PA2

TX                            PA3

RST                          PA4

VCC 3V3

GND GND

配置阿里云 平台

1.注册账号

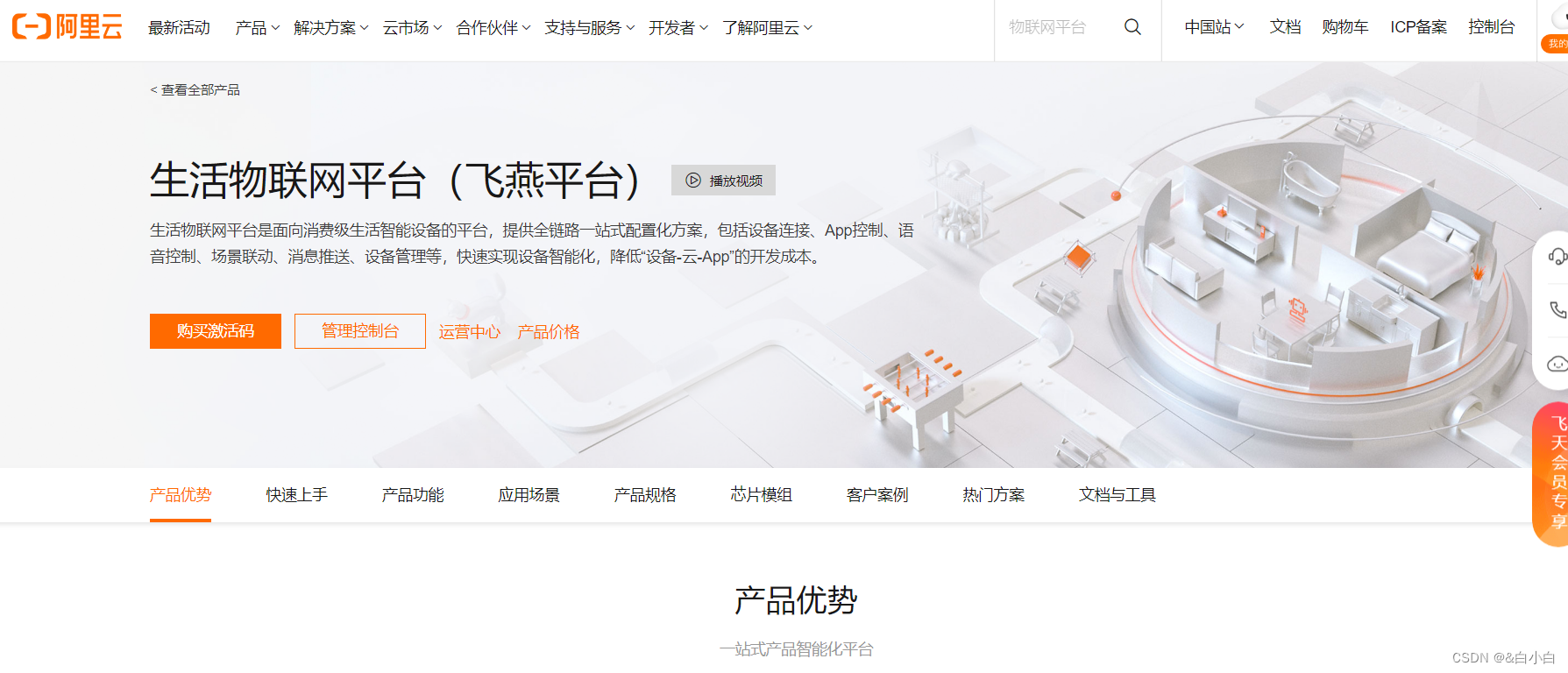

2.打开生活物联网平台，点击管理控制台

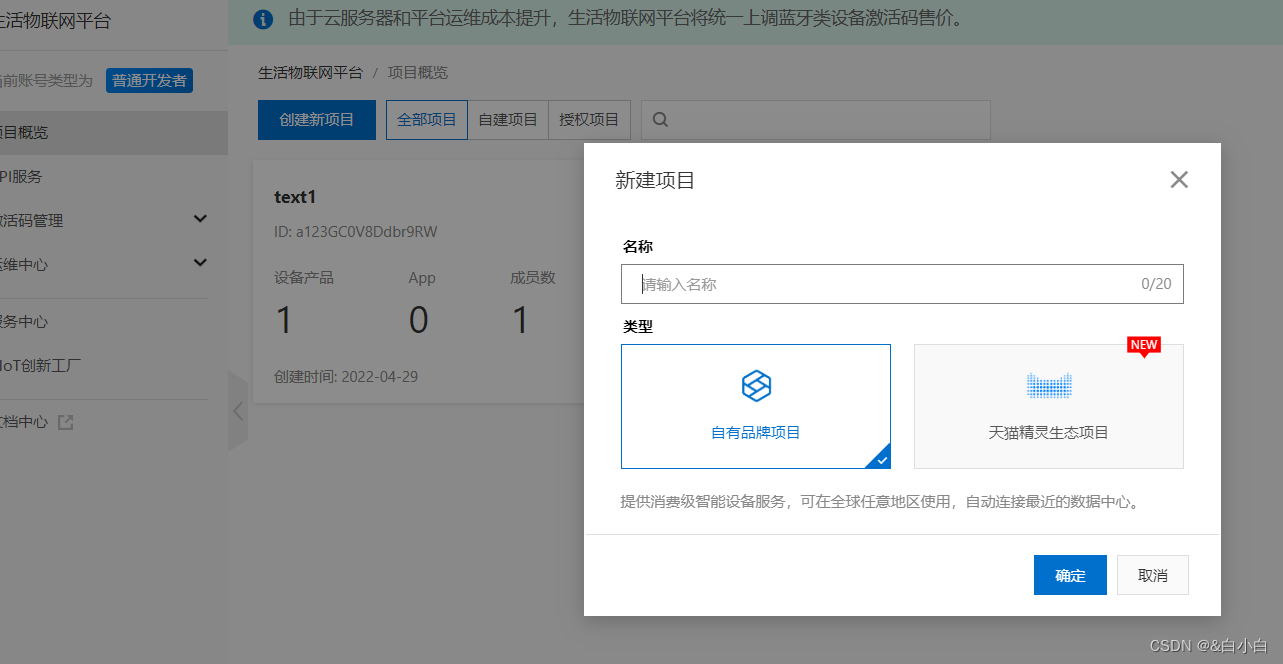

3.创建新项目

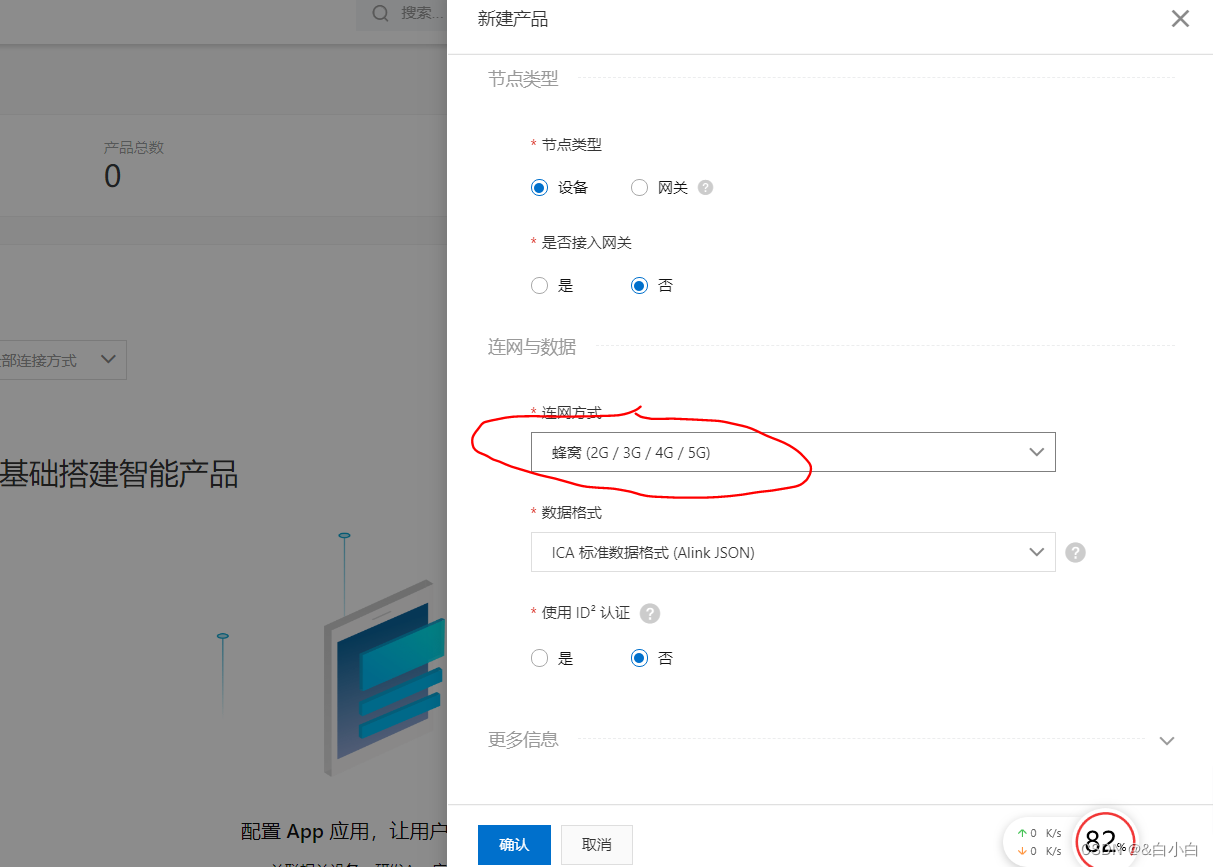

4.创建产品，填写产品信息



如果你的wifi模块不是阿里的产品，连网方式选择蜂窝。本实验选择蜂窝模式

5.功能自定义， 根据你选的产品系列自动配置一些基本功能，比如开关、灯的模式等。

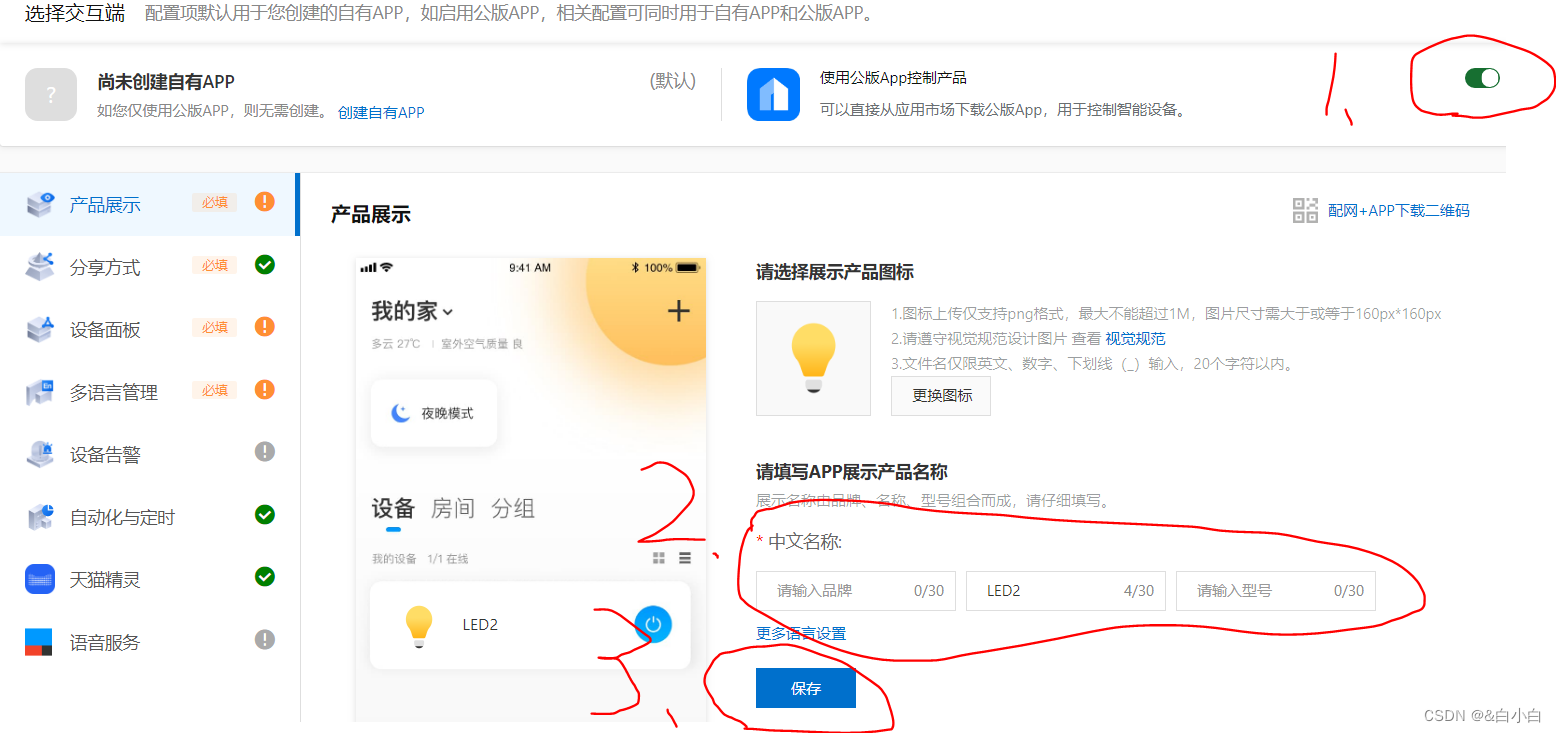

6. 人机交互，如图完成配置

只有选择了公版APP控制，在云智能上才会扫到设备

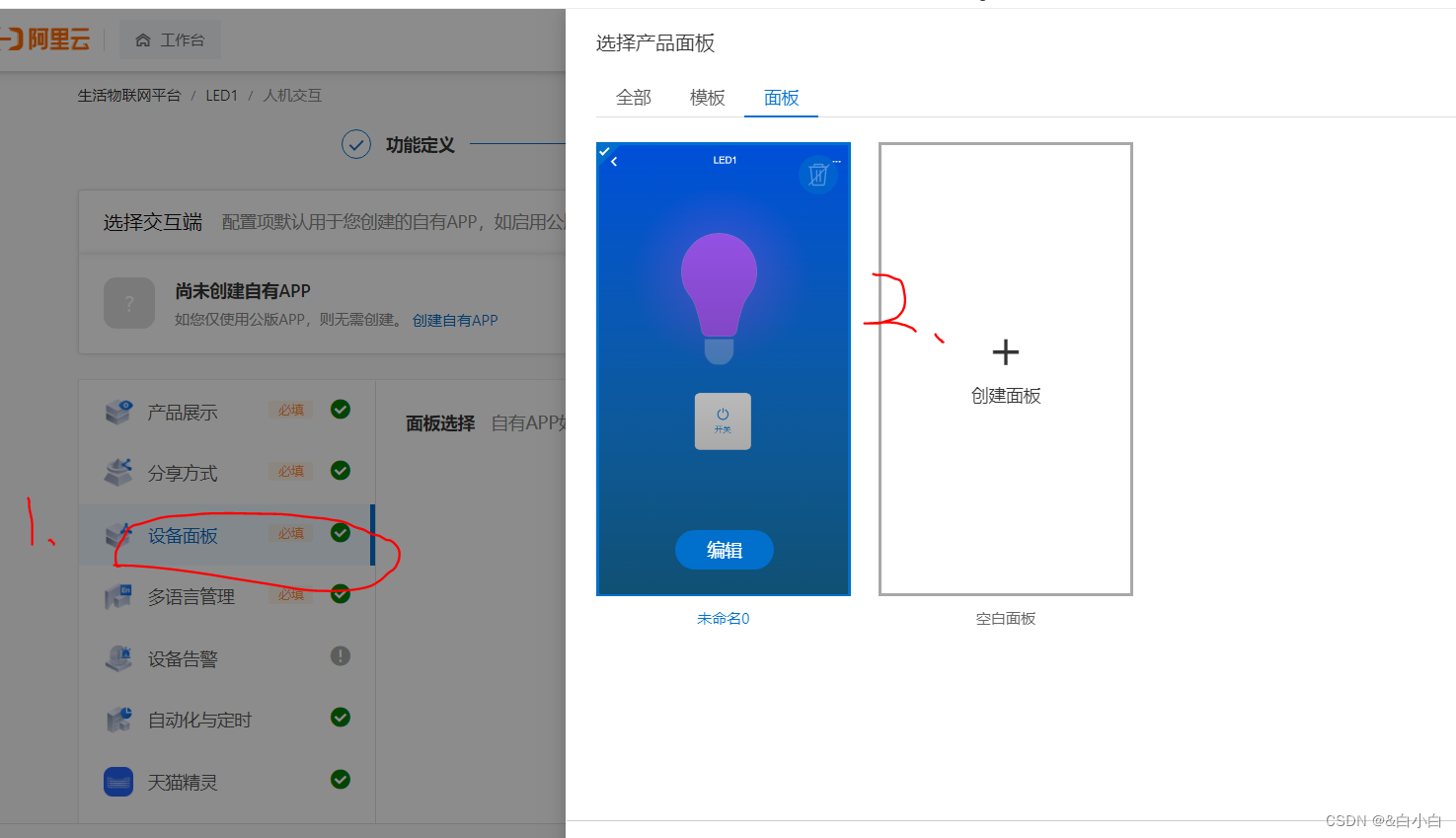

7.创建面板

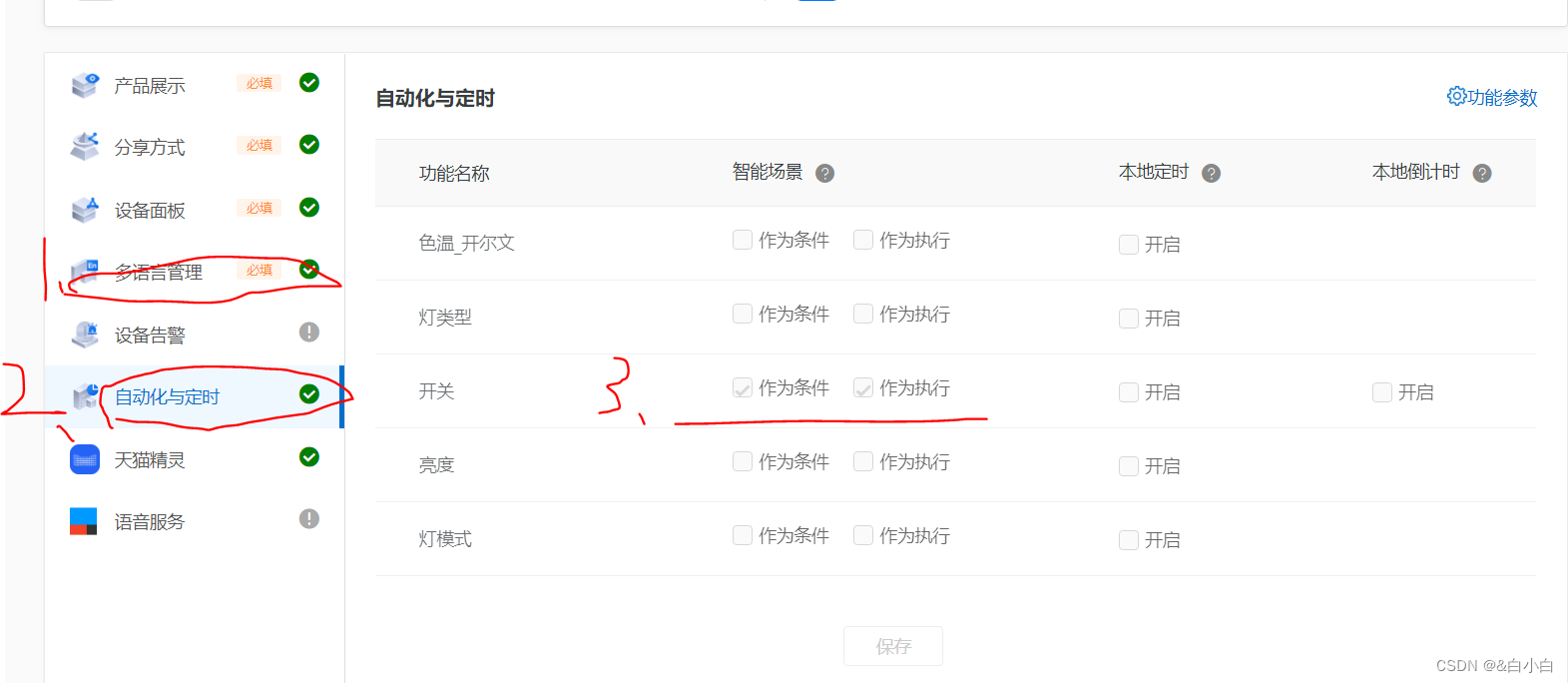

 8.配置语言与自动化定时

一定要配置第三步要不然用APP时会出现设备配不上网

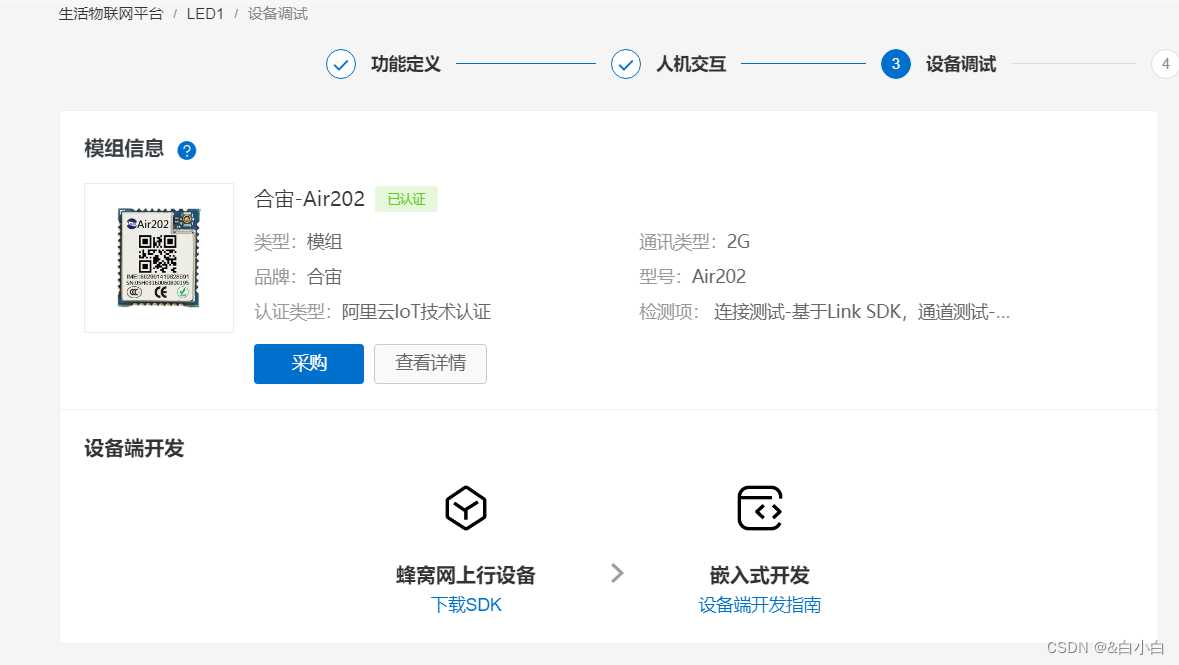

9.设备调试，模组信息选择合宙

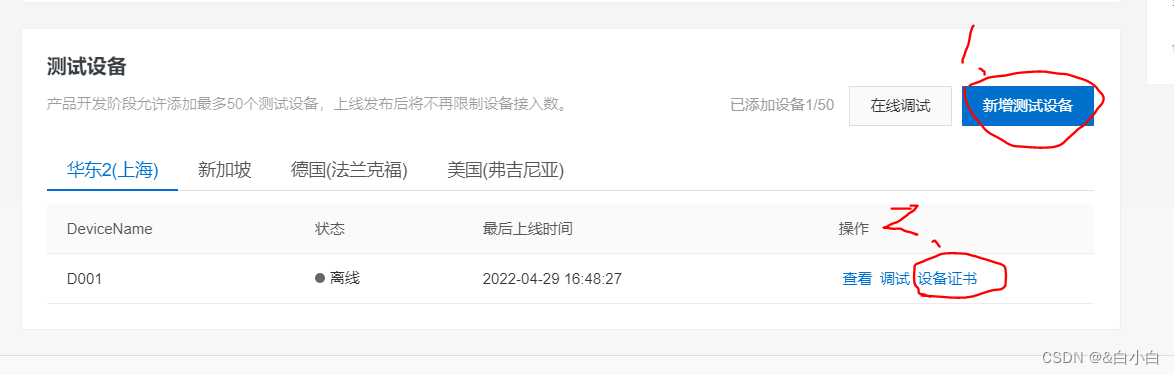

10、在设备调试下有个新增测试设备

点击设备证书把相关信息复制下来，一会在程序中 添加

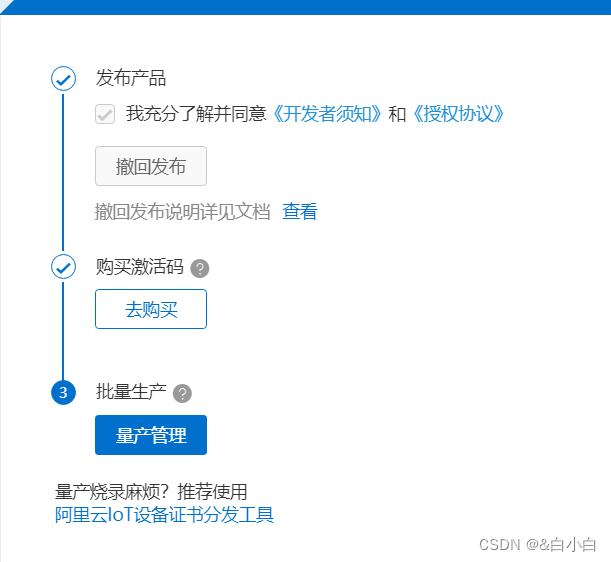

11、发布产品

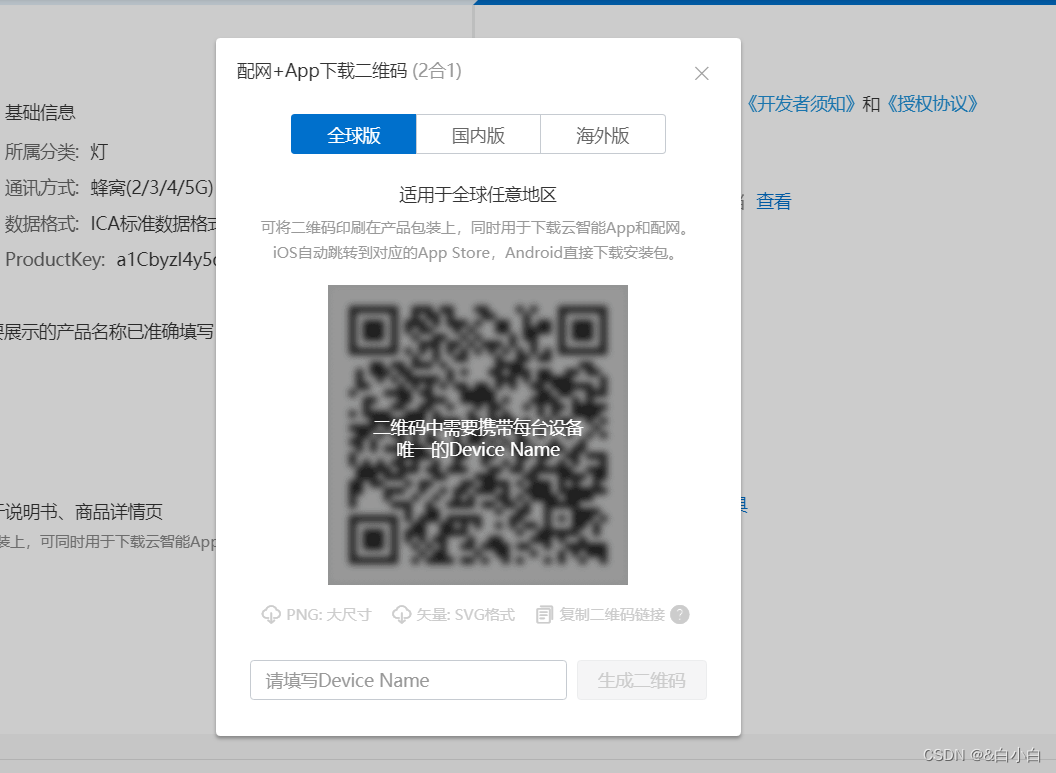

12、生成二维码



填入刚刚复制下来的设备证书 里的Device Name,生成二维码

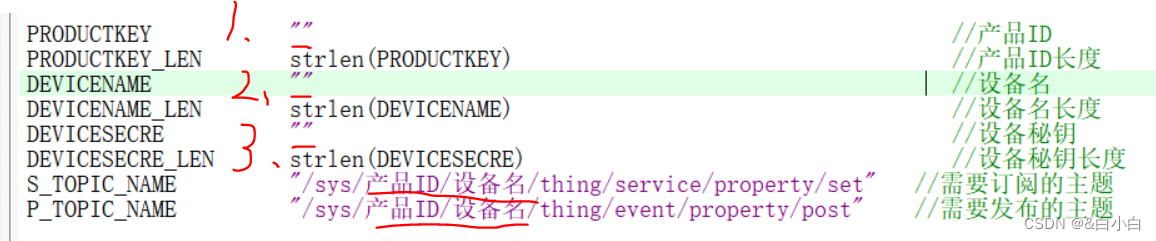

13、修改程序，分别写入设备证书里的三个信息，写入路由器名称与密码（可以是个人热点）

13、在手机上下载云智能APP，扫描二维码

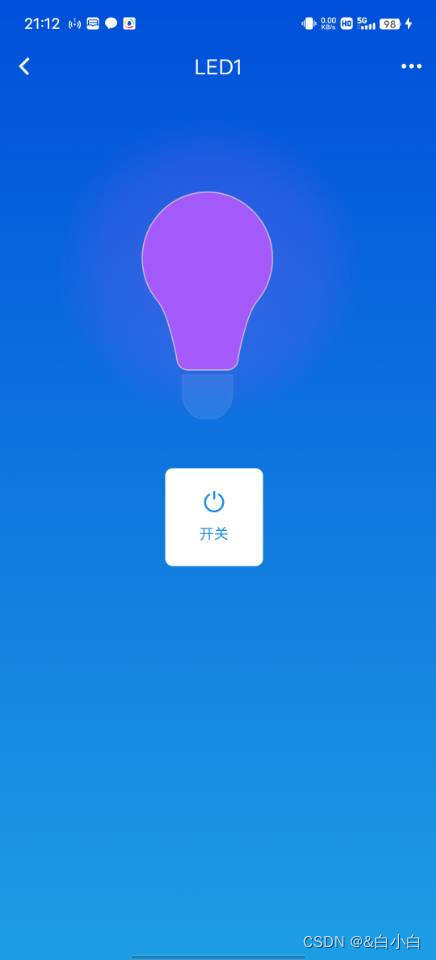

                                                                          手机端界面

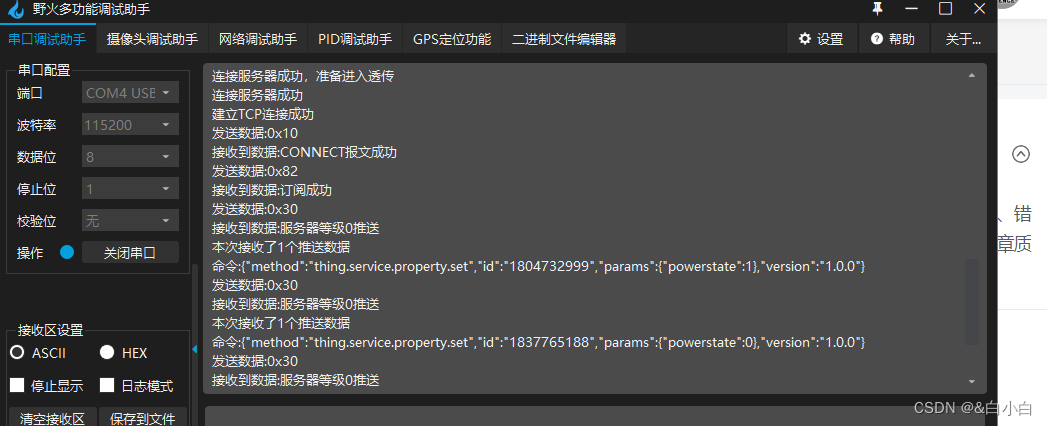

                                                                           实验现象
