stm32f407使用BACnet与上位机通讯笔记

一、硬件设计

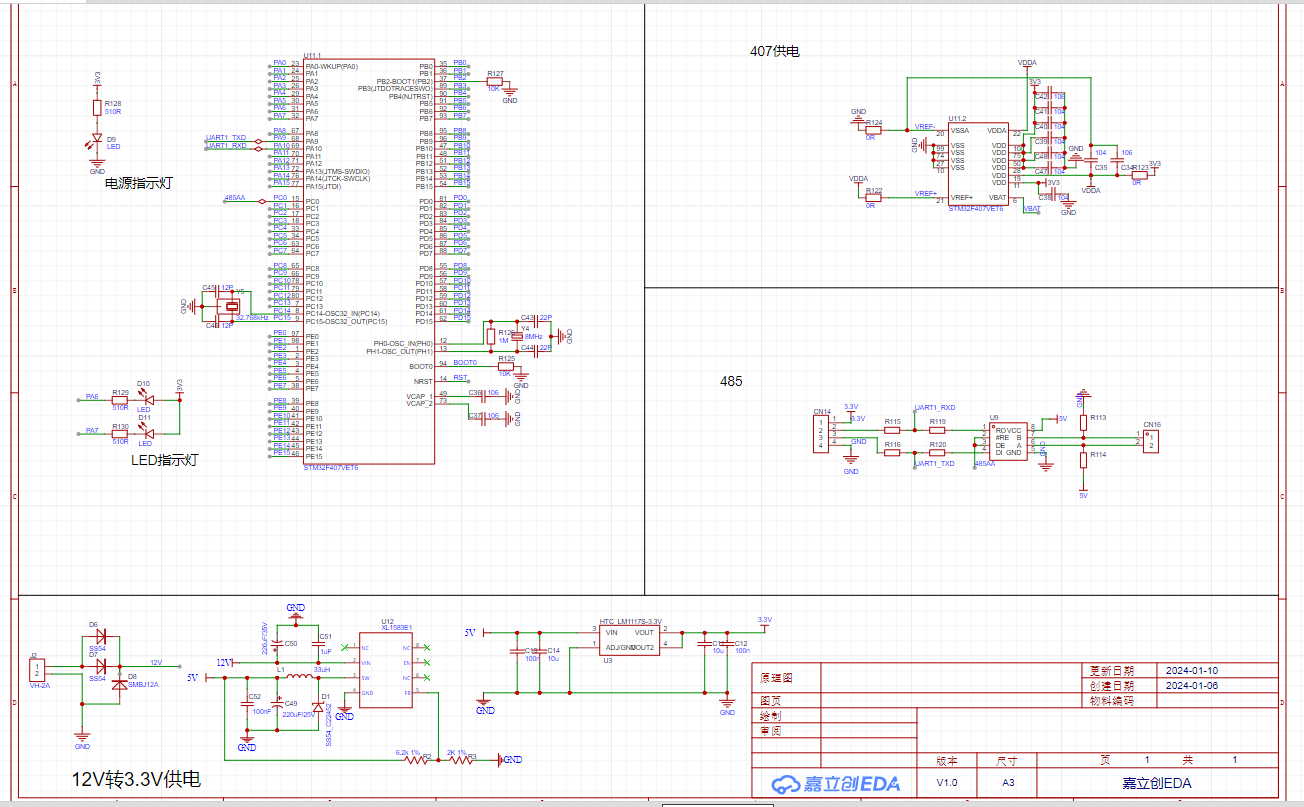

原理图一览

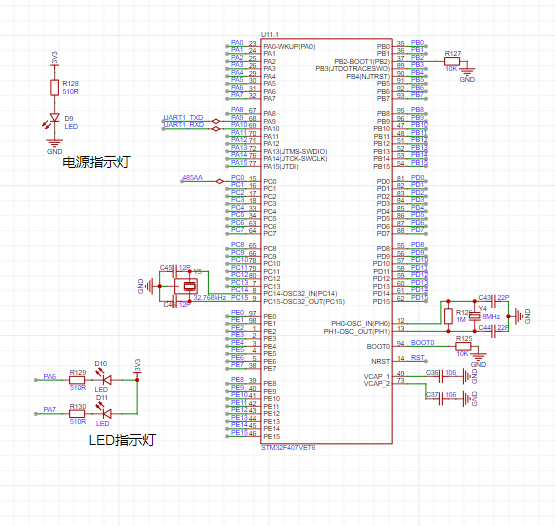

1.1 主控电路

主控采用 STM32F407VET6 为其配置了两颗高速/低速晶振，以及基本的 PA6 和 PA7 指示灯。

我们使用 PA10 和 PA9 作为 485 通讯串口，使用 PC0 作为485芯片手法控制口。

1.2 电源电路

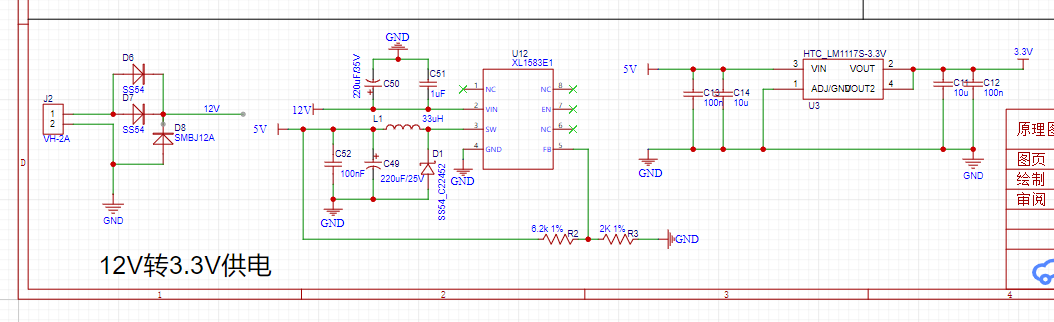

电源一览

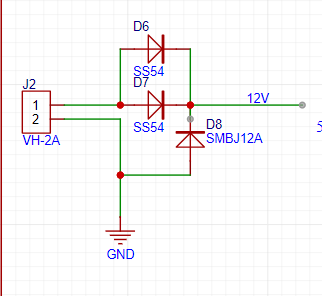

1.2.1 防反接和过压保护电路

在供电端口我们设置了两个二极管起到防反接作用，同时使用了一个瞬态抑制二极管 SMBJ12A 保护电路。

1.2.2 12V 转 5V 电路

根据芯片手册直接配置出合适的电路即可。
