Innovus作为数字后端工具的后起之秀,在先进工艺下已经取得了令人瞩目的成就。其在Run time上的优势令人刮目,在timing、DRC、IR-drop上的结果更是让人竖起大拇指。

数字IC后端工程师学习Cadence公司的Innovus工具非常重要,因为Innovus是一款领先的物理设计和优化工具,广泛用于数字集成电路的后端设计流程。

如果之前没有接触过Innovus的话直接上手感觉可能不是特别容易学习,今天移知教育要给大家分享的资料是《Innovus的基本使用流程和命令》,供大家学习参考。此资料供学习参考,可以私信移知教育老师领取。话不多说,正文即将开始。

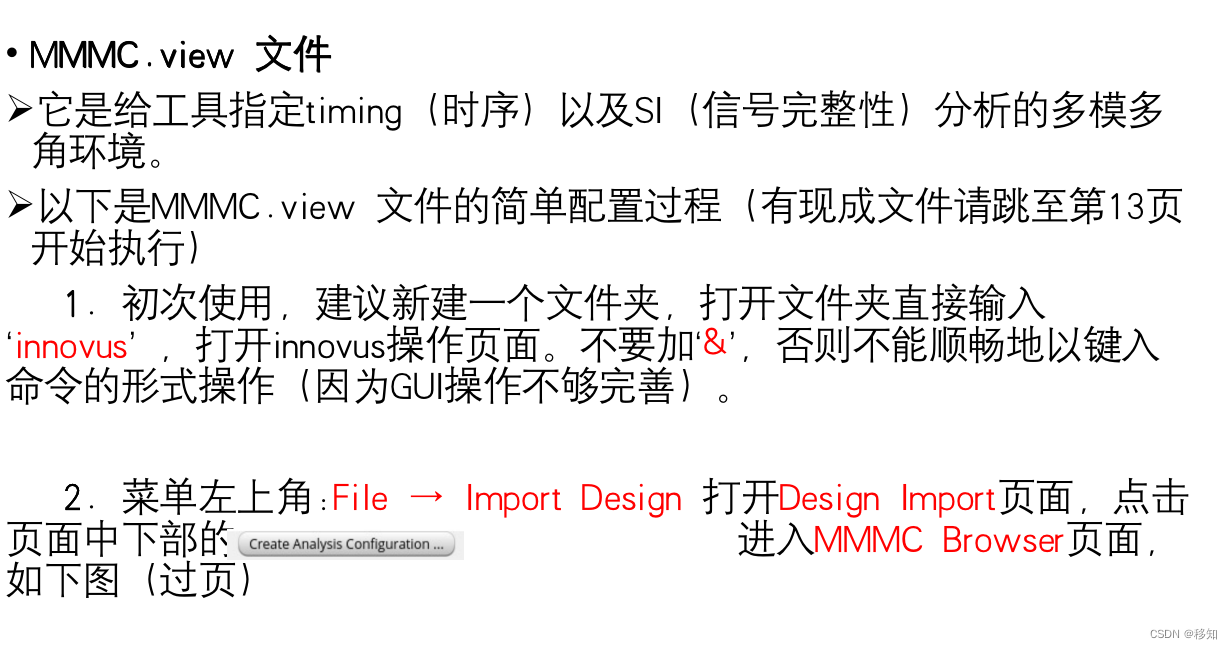

在这里插入图片描述

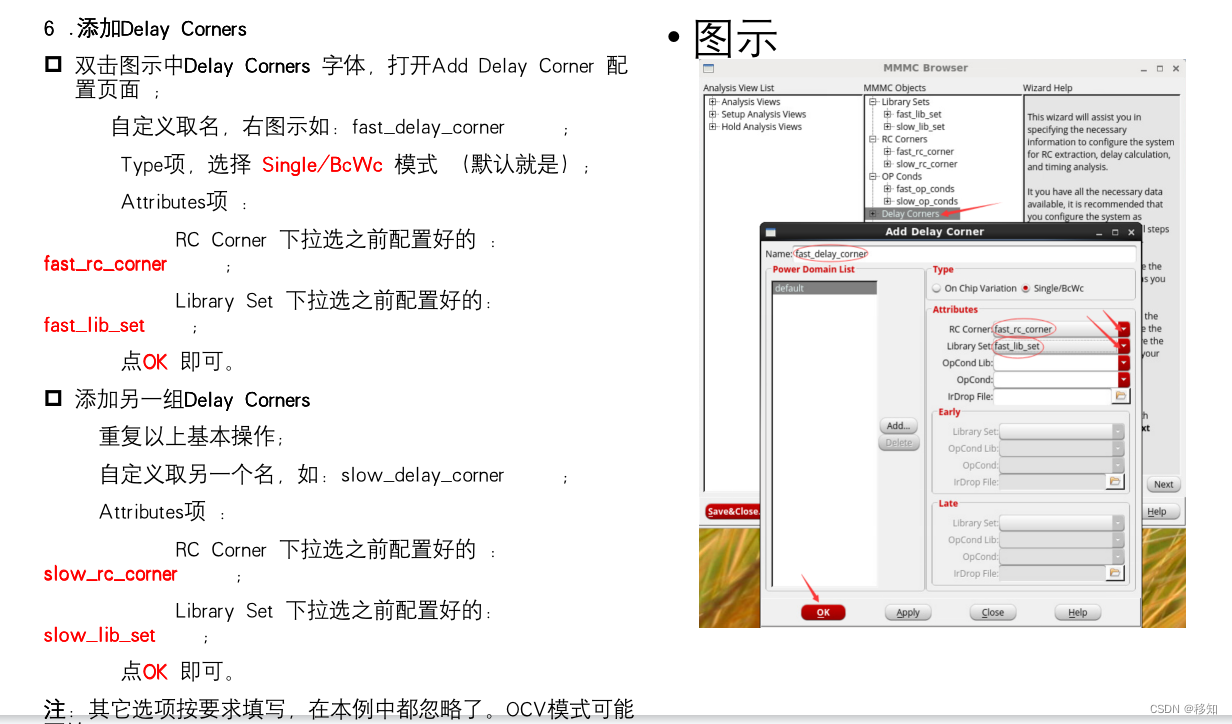

在这里插入图片描述

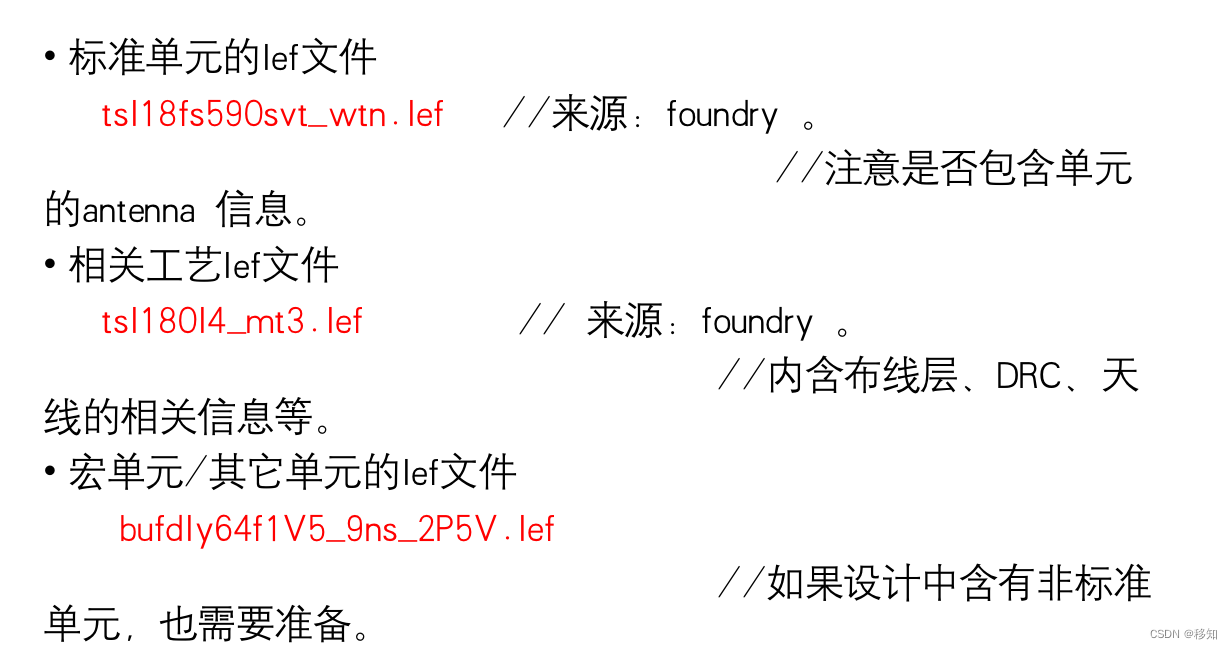

在这里插入图片描述

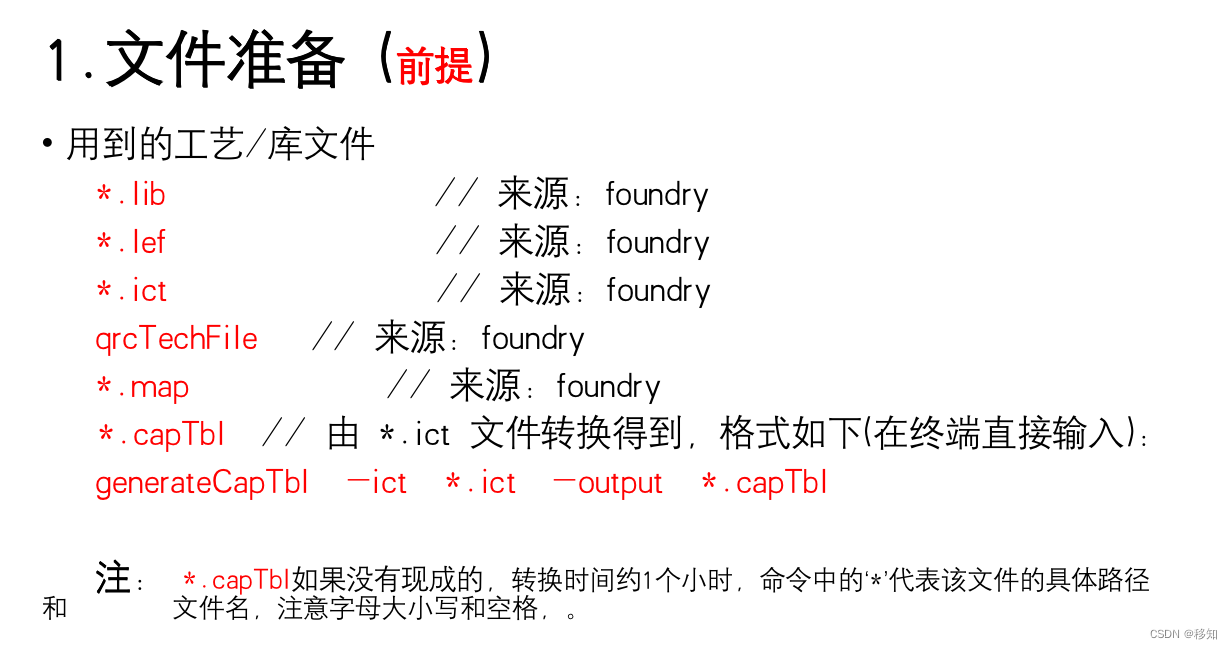

在这里插入图片描述

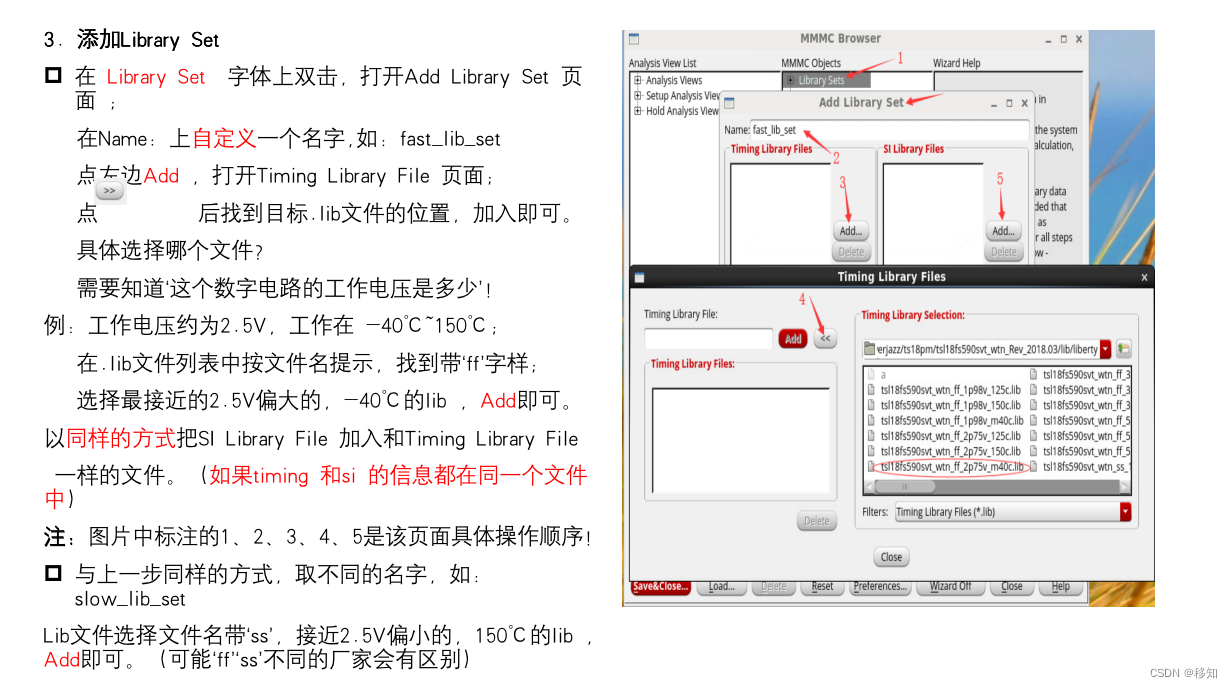

在这里插入图片描述

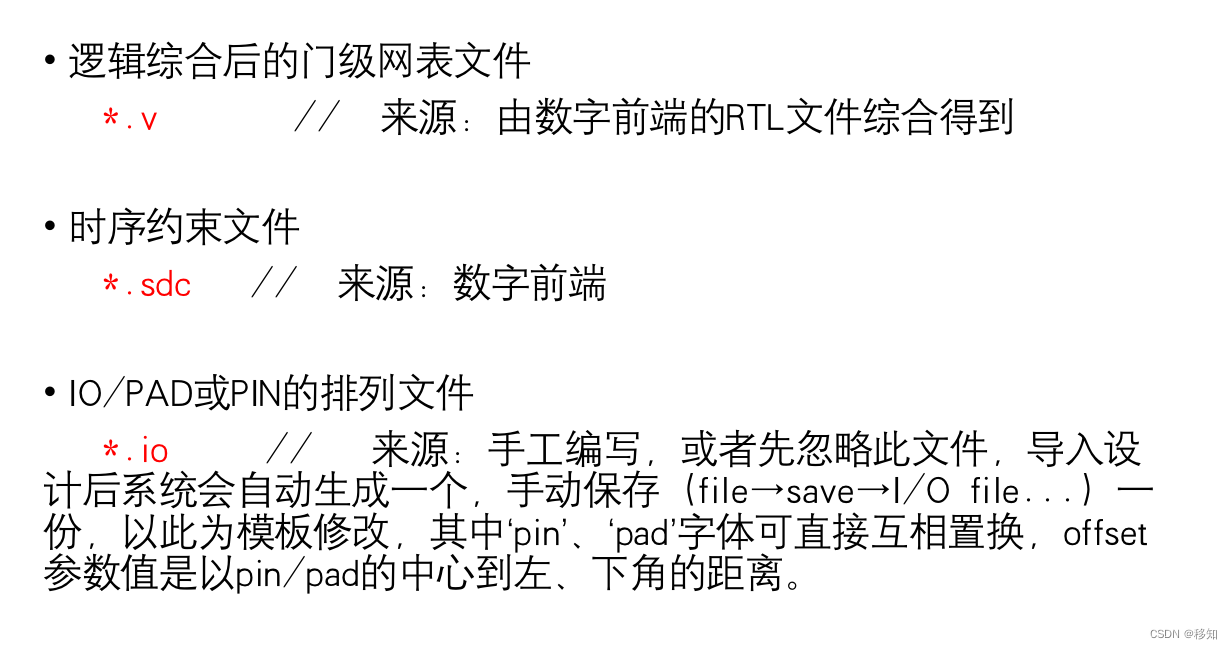

在这里插入图片描述

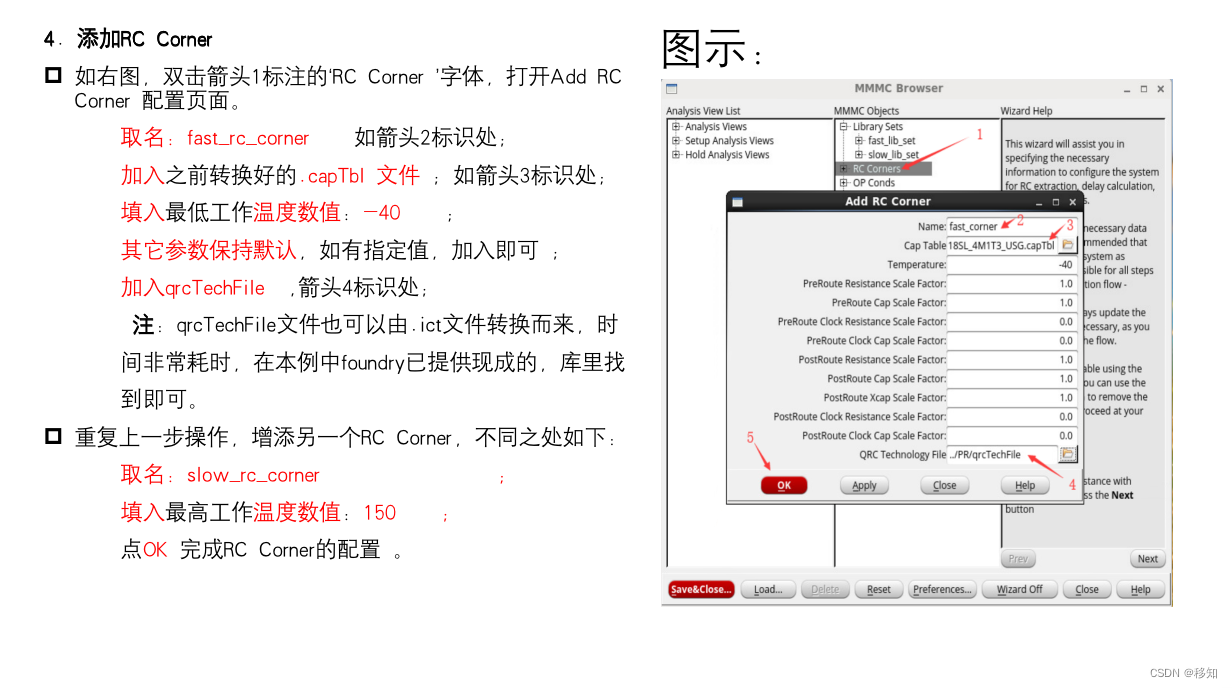

在这里插入图片描述

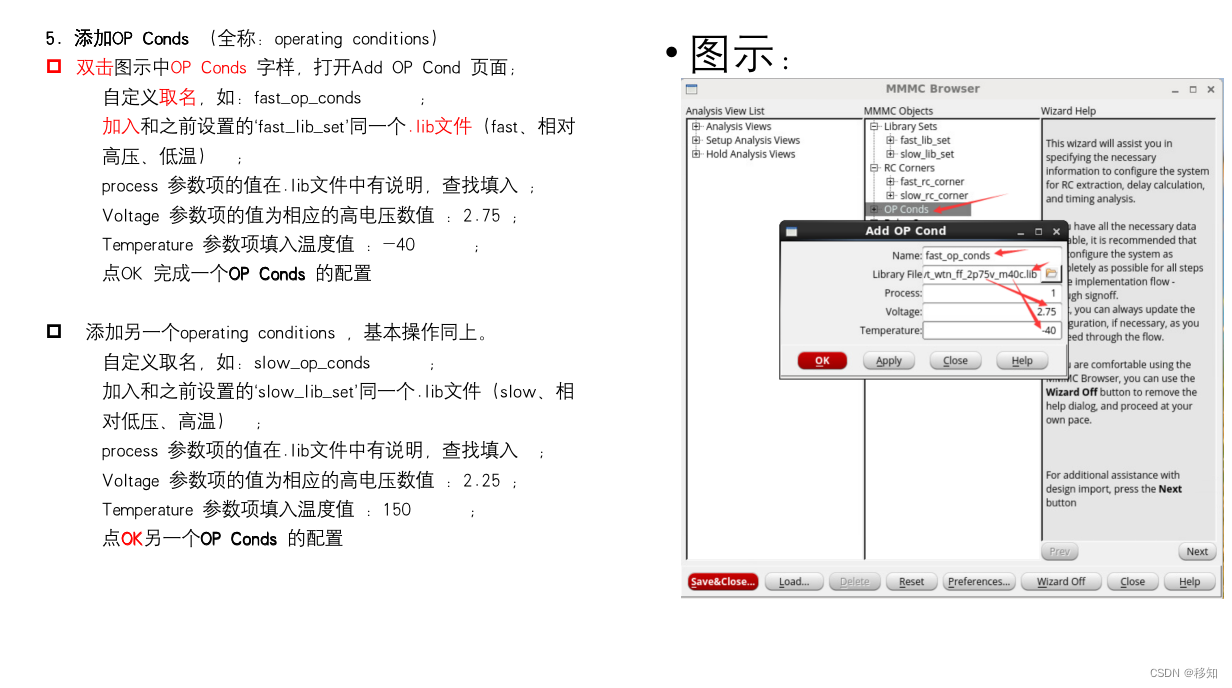

在这里插入图片描述

……

共计54页

想要获取电子资源的小伙伴

私信移知教育老师获取

通过掌握Innovus的基本使用流程和命令,我们可以更加高效地完成数字IC的后端设计任务,确保设计质量,提高竞争力。希望大家能够在工作中灵活运用这些知识,取得更好的设计成果。
