【笔记】HDR 成像技术学习（三）—— LOFIC

我们拍摄的照片来自传感器上的像素，它们将光处理为电信号，组合起来输出画面。当捕捉对象亮度过强，大量电荷挤在单个像素内，生成的图像就会过曝。

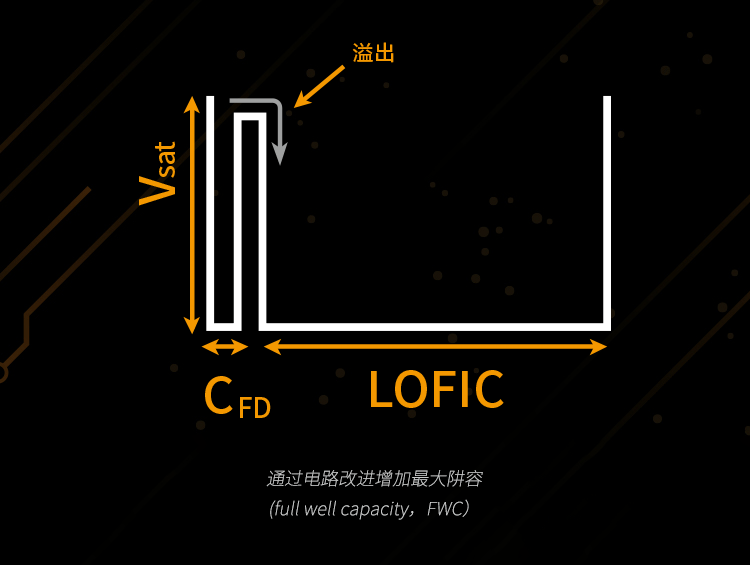

        LOFIC（Lateral Overflow Integration Capacitor，横向溢出集合电容）的基本思想在于，当电荷超过像素原本能承载的最大限度（最大阱容），多余的电荷就会流到相邻的电容里，而不至于溢出来。这样，高亮画面就能清晰显示了。简单示意如下：

其像素结构如下所示：

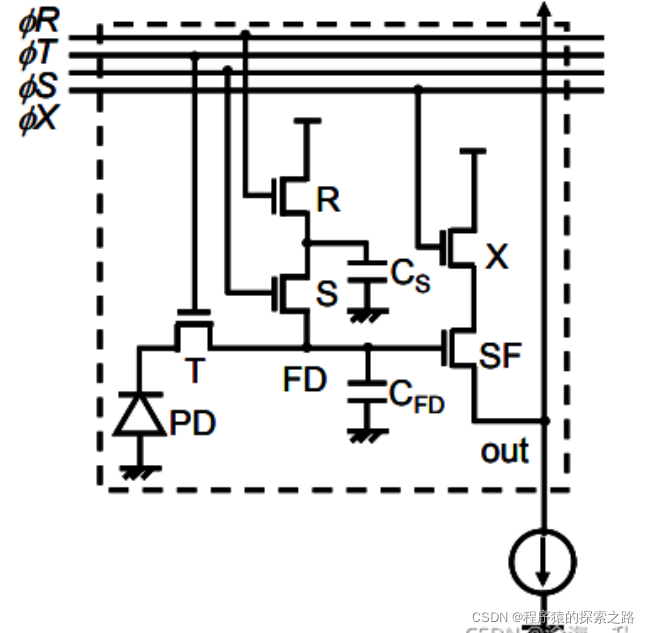

        像素电路由全耗尽光电二极管（PD）、转换开关（T）、将电荷转换为电压的浮动扩散（FD）、复位开关（R）、源极跟随放大器（SF）、 像素选择开关（X）、横向溢出积分电容器（  ）和FD与CS之间的连接开关（S）。 高满阱容量是通过横向溢出积分电容器  实现的，该电容器在积分时间内对从 PD 溢出的光电子进行积分。 较低的输入相关噪声是通过更高的转换增益和最小化 FD 电容来实现的。 因为抑制了附加电路元件，所以可以实现小像素尺寸。

        曝光时只要PD达到饱和阱容的一半（Skim level）就会触发相关电路动作把电荷转移到CS电容上。读出时，首先读取PD信号，随即再读取PD和CS电容和总信号。英文skim 常用语描述在水上撇油脂的动作，所以LOFIC 又称为 Skimming pixel。

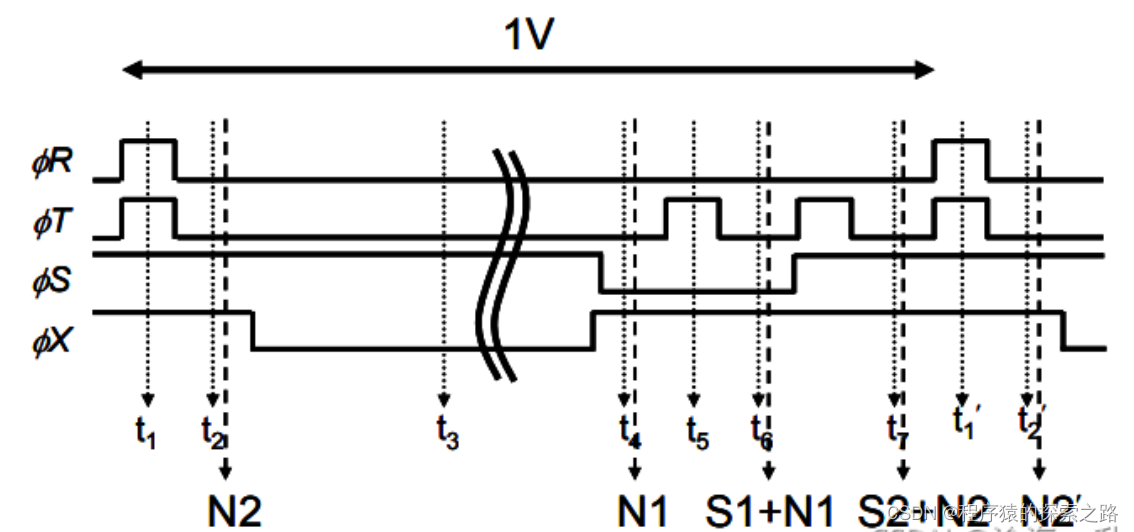

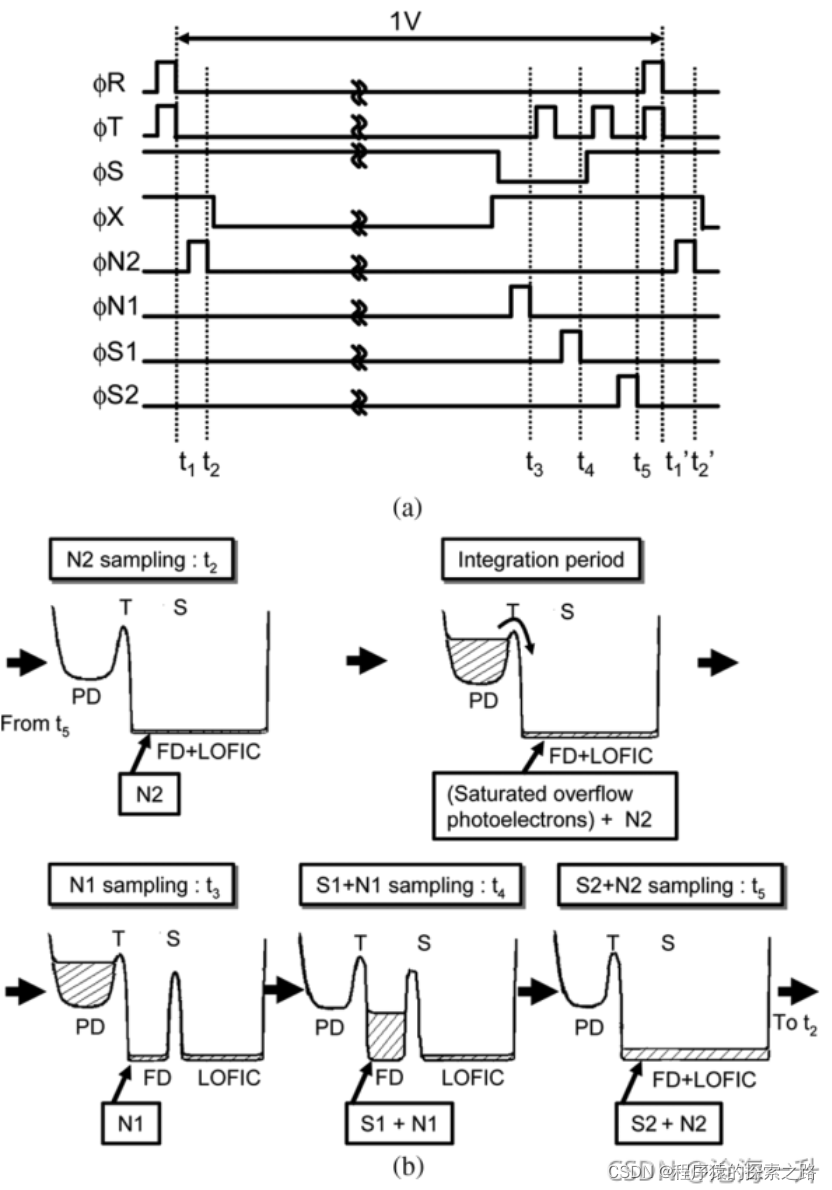

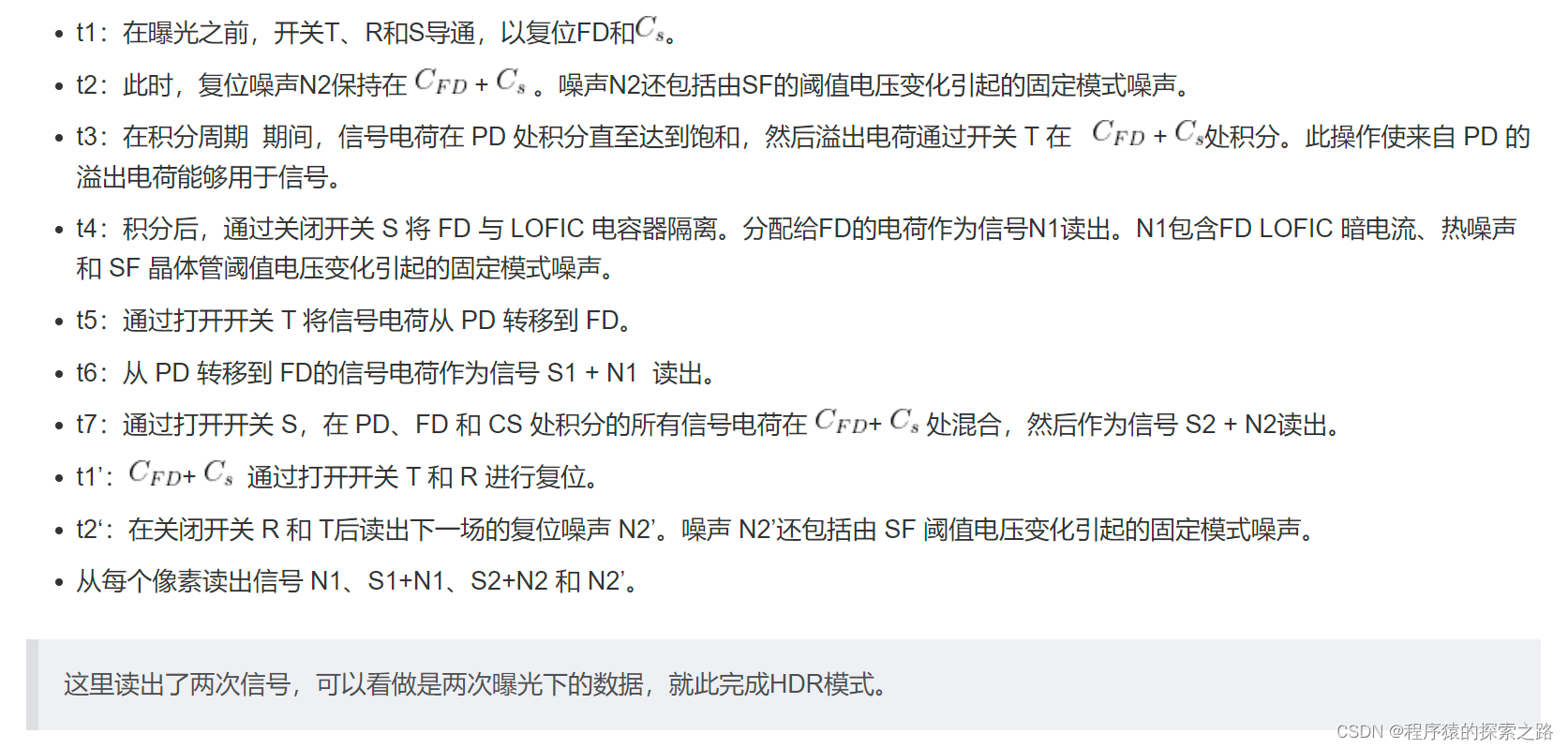

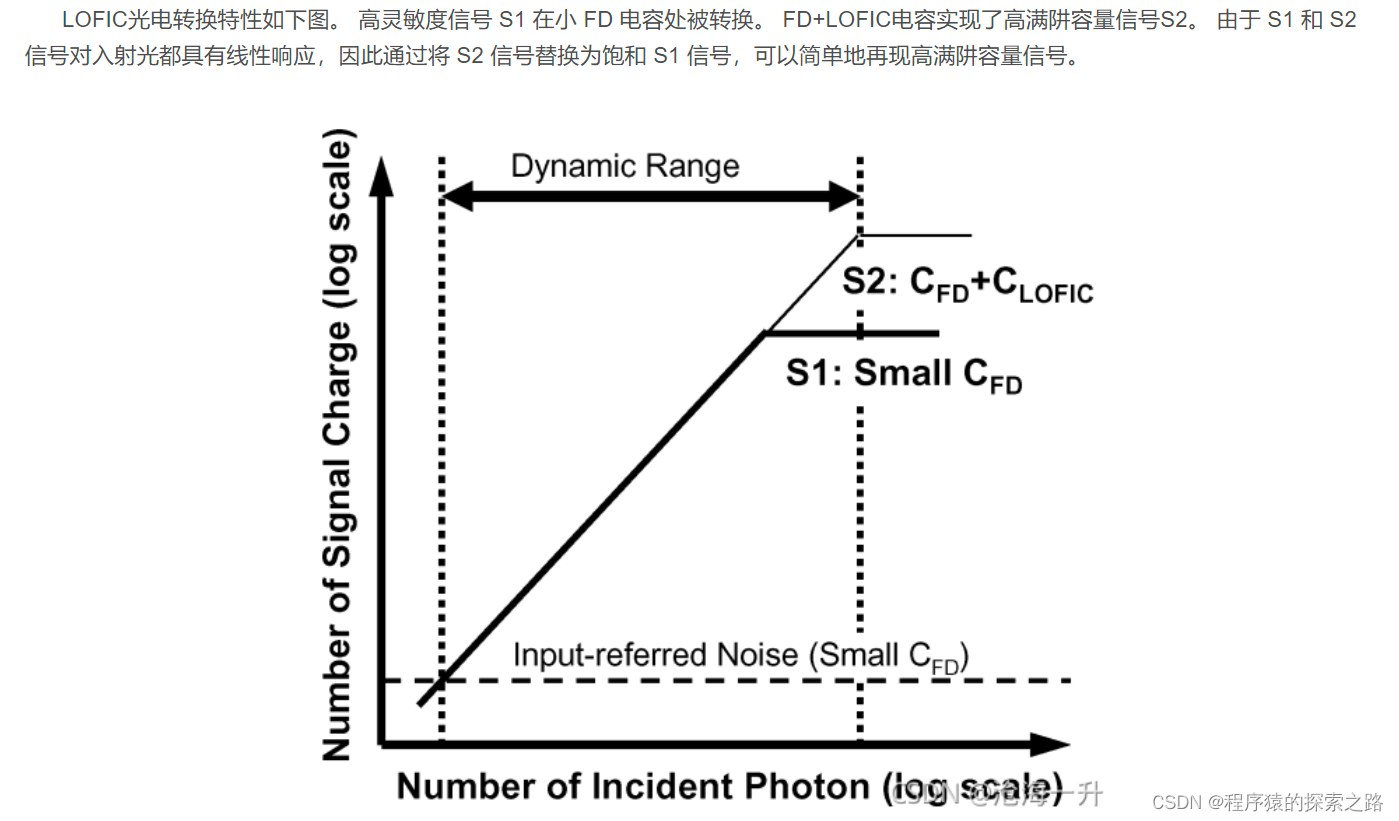

         其工作时序如下：





 ​​​​​​​
