相机光学（四十三）——HDR技术深入研究

1.动态范围（Dynamic Range）

  动态范围最早是信号系统的概念，一种信号系统的动态范围定义为：最大的信号不失真的电平和噪声电平的差，在实际场景中，多用分贝（dB）为单位来衡量一个信号系统的动态范围。
  假设有一个系统，我们要关注其工作电压的动态范围,规定其动态范围的计算公式是,其中DR代表动态范围，单位为dB：
$$DR=20\ast lo{g}_{10}(\frac{Vmax}{Vmin})$$
  对于image sensor来说，动态范围的定义是最大不饱和光电流$I_{max}$和最小可检测光电流$I_{min}$的比值。对于一个使用井容量(Well Capacity)为固定值$Q_{sat}$的sensor来说，这个值限制了最高的信号水平，最低的可检测信号则由sensor的读取噪声所决定。其DR公式为:
$$DR=20\ast lo{g}_{10}(\frac{I_{max}}{I_{min}})$$

2.HDR

  HDR,高动态范围，全称High Dynamic Range。比Dynamic Range多 了一个high，这个“高”结合前文的动态范围来讲，在sensor这块主要是指提高了图像的亮度范围，能够让图像里的高光和阴影的范围更宽，这样就会让图像细节更加饱满。简单描述HDR就是（不准确，便于理解）：HDR能让图像亮的地方和暗的地方的细节都展现出来。

  对于Image sensor来说，根据动态范围的计算公式，硬件上最简单的提高动态范围的方法可以将ADC的转换精度提高。
   但在现实场景中，提高sensor的位宽会导致一系列问题，比如带宽的要求更高，存储空间要求变大，整体成本会更高。于是工程师们开始想办法通过其他手段来提升sensor的动态范围。因此产生了一些sensor的HDR技术，能够在实现HDR同时尽量不增加太多成本。

3. 实现HDR的技术方法

  前面提到了HDR的一些原理。下面来看一些具体实现HDR的技术，从最传统的时域多帧HDR来看起。

3.1时域多帧HDR

  从名字里的“多帧”两个字可以大致猜出这种方法的原理，就是将拍摄多张图，然后进行“融合”。我们假设有三帧（实际上不一定非得是三帧）数据：短曝光时间帧，中曝光时间帧，长曝光时间帧。 拿到这三张图后，按照一定算法进行“融合”，一般采用下面的公式：
$$X_{(i,j)}=\sum _{k=1}^K{W}_{(ij,k)}{X}_{k(i,j)}$$
其中， $X_{(i,j)}$表示 坐标i,j处像素最终的值，$K$代表总共K帧， W(ij,k)表示坐标在i,j处的像素在第k帧里的权重值，$X_{k(i,j)}$表示坐标在i,j处的像素在第k帧里的原始值。这种技术的大概运作流程如下图所示：

   从上图可以看出，虽然这种方法最终合成的图能够将暗部和亮部的细节都呈现出来。但对于高速运动的物体（马），有严重的重影问题，马的腿部问题尤为明显，看起来马腿变成了螃蟹腿。同样，如果在拍摄时，如果因为手抖，导致图像中的物体位置发生了改变，也会产生鬼影。
  在早期使用时域多帧HDR技术的设备中，为了解决手抖问题，会采用多帧防抖动算法，找出几幅图的特征点进行对齐，然后再做融合。对于高速运动的物体，选取出其中一张为主图，其它的图中选取相对稳定的部分进行融合。
Google的HDR+
   传统的时域多帧HDR技术的特点是多张不同曝光程度的图融合为一张图片，我们假设上一节的三张图为例，拍摄三张图的时间会比较长（主要是过曝的图时间占比较大），在阴暗环境下尤其明显。Google提出了一种新的HDR+技术，通过融合多帧欠曝的图，通过一定算法降噪得到结果。

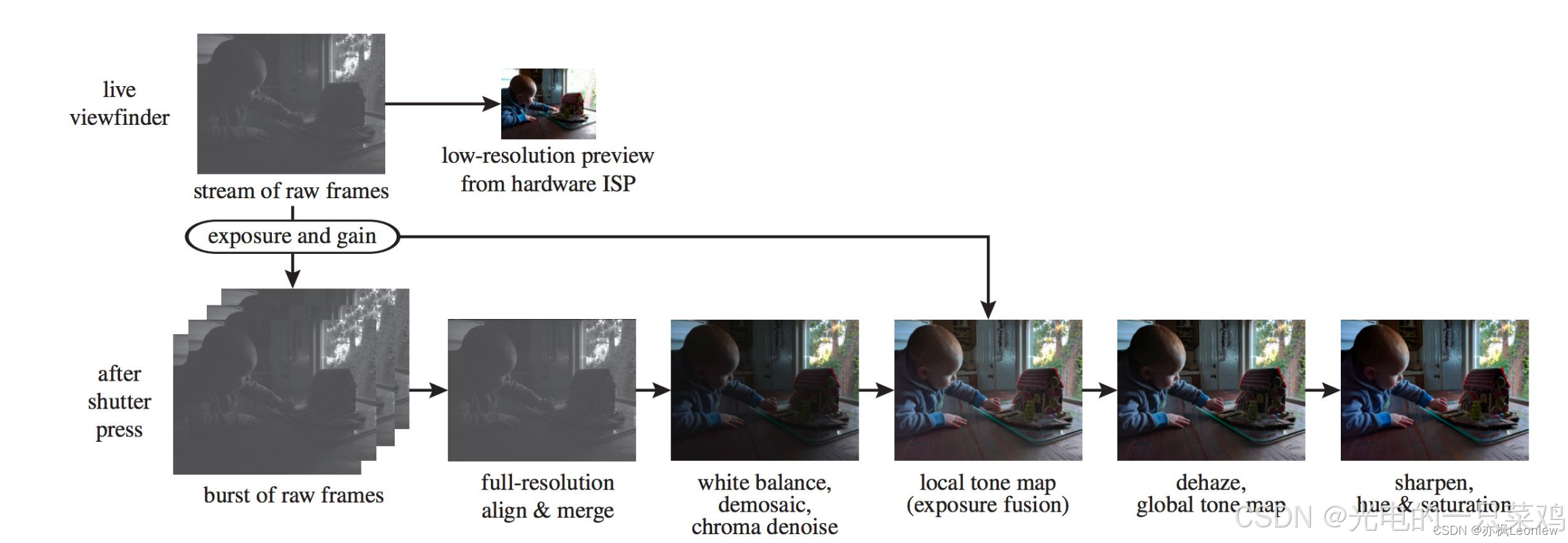

   HDR+流水线流程如下图（谷歌白皮书）：

   HDR+技术有两个最重要的步骤：1. 做多个原始欠曝帧的对齐Aligning；2. 将多帧合并Merging，用来降噪。
对齐
   对齐的目的主要是为了消除由于抖动引起的明显的模糊或鬼影，在合并操作前得到鲁棒性更好的数据帧。通常对齐原始数据帧会使用一个高斯金字塔来操作，高斯金字塔的每层的下采样因子是4，使用16*16个tile，搜索区域为4个像素，然后去查找使得L1距离和最小的tile偏移。Google使用了稍微不同的下采样因子和搜索区域大小，并且融合了L2和L1距离计算，像素级对齐方法基本相同。Google还加了一个子像素对齐的方法，这样就使得对齐的精度更细。来看一下效果：

Six-frame Average  Six-frame Align and Merge **合并**    合并操作目的主要是降噪，它通过从已对齐的其它帧的图像中抽取相似的信息来实现降噪。Google使用一种Wiener滤波的变体来实现。合并操作显著地改善了图像质量，没有大多数单帧模糊算法的副作用，同时还提升了色彩准确度，尤其是针对图像的比较黑暗的区域效果明显。  Single Frame Closeup  Six-frame Align and Merge Closeup ## 3.2Interlaced HDR

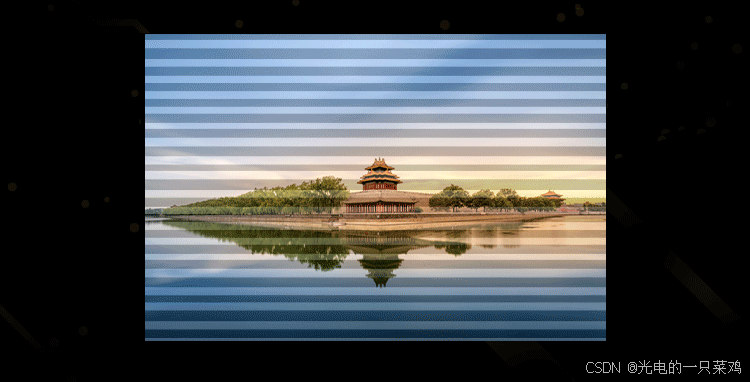

   为了解决鬼影问题，诞生了隔行曝光(Interlaced)HDR。采用这种技术的sensor，以行为单位，一组做长曝光，一组做短曝光，比如奇数组短曝光，偶数组长曝光（由于bayer阵列的结构，一般是两行为一组）。这样在一帧中就同时包含了长曝光和短曝光的行。算法最后会进行融合处理。其工作原理如下图：

   iHDR会使得空间分辨率损失一半，主要的iHDR的技术有Sony的BME-HDR和OV的Alternate row HDR。

3.2.1 BME-HDR

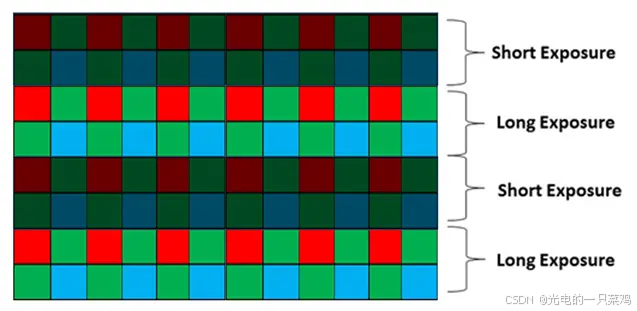

   采用这种技术的sensor，会按照每两行为一组，分别进行长曝光、短曝光。得到长、短曝光的数据后，进行融合，得到HDR图像。空间分辨率损失一半，就好像做了1x2 binning，因此叫做Binned Multiplexed Exposure。

   OV的Alternate row HDR原理基本和Sony的BME-HDR类似，不再赘述。

3.2.2zHDR(Zig-zag HDR)

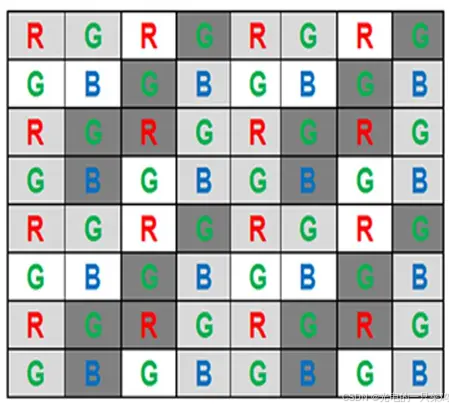

   有多种排布长短曝光像素的布局可以达到zHDR的目的，就目前所知，SONY并没有公开具体的布局。上图是一种布局例子，在空间上Bayer阵列以4x4为单位，分别排布曝光时间长短不同的像素，上图中颜色的深浅表示了曝光时间的长短。这种布局声称能够获得单帧全分辨率HDR图像，只有约20%的空间分辨率损失（和SONY的SME-HDR所宣传能达到的）。

3.3QHDR（QB-HDR）

   Quad HDR类型的sensor，相比于传统的bayer阵列，每一个像素（单色）划分为4个子像素，共用一个色彩滤波片。Quad Bayer结构如下图：

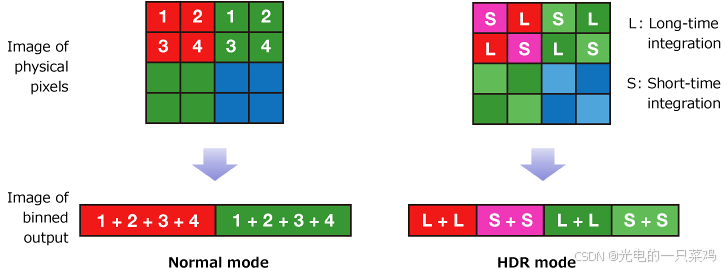

   使用QHDR的sensor有两种模式：普通模式和HDR模式。普通模式下，只有一种曝光时间，标号1,2,3,4的子像素会binning到一起作为一个像素的值输出；HDR模式下，可以让子像素之间有不同的曝光时间，标号1,2,3,4的子像素值被用来做HDR合成。下图展示了某种Quad Bayer sensor两种模式之间的差异：

   SONY和OV都有QHDR的方案，SONY的叫QBC(Quad Bayer Coding)，OV叫4-cell (four-cell color-filter pattern HDR)
** QBC**
  普通模式：像素1,2,3,4的值组合到一起作为一个大像素的输出值。
  HDR模式：对角线上的像素1和4为一组，像素2和3为一组分别做长短曝光，然后将1和4的值，2和3的值分别融合作为大像素的长、短曝光下的值用来做HDR计算。可以参考图 - “Quad Bayer Sensor工作模式对比 ”。
** 4-cell**
  工作方式和QBC类似，但它的HDR可以有两种不同的设置：

• 按对角线方式分成两组做不同的曝光，和QBC基本无差别
• 右下角像素曝光时间不同（像素1,2,3为一组，像素4为一组）

3.4行交织HDR(Line Interleaving HDR)

  前面提到的iHDR，zHDR和QHDR等方法（不包括时域多帧HDR和HDR+），都属于单帧HDR，在一帧里包含亮部和暗部信息融合得到最终图像。单帧HDR相比于多帧HDR技术上相对简单，速度较快，但效果还是不如多帧HDR。时域多帧HDR和HDR+的计算量和能耗开销较大，硬件HDR有没有一种方法能够比较好地应对运动物体场景，同时又能节约计算资源和功耗呢？头部玩家SONY和OV等开始使用一种叫做行交织HDR的技术。
   一般常见的CMOS sensor的快门都是滚动快门（也叫卷帘快门，Rolling Shutter），其读取像素数据时是从上至下一行行读取。
  在传统的时域多帧HDR中，每一帧数据必须等到上一帧完成数据读取后才能开始。假设sensor先进行长曝光，再进行短曝光，那么短曝光的帧必须等到长曝光帧读取完成后再开始。
   行交织HDR中，基本思想是，sensor读取完一行长曝光数据后，立即对这一行进行短曝光。每一行不同曝光时间的数据交错读取，因此节省了较多的等待时间。

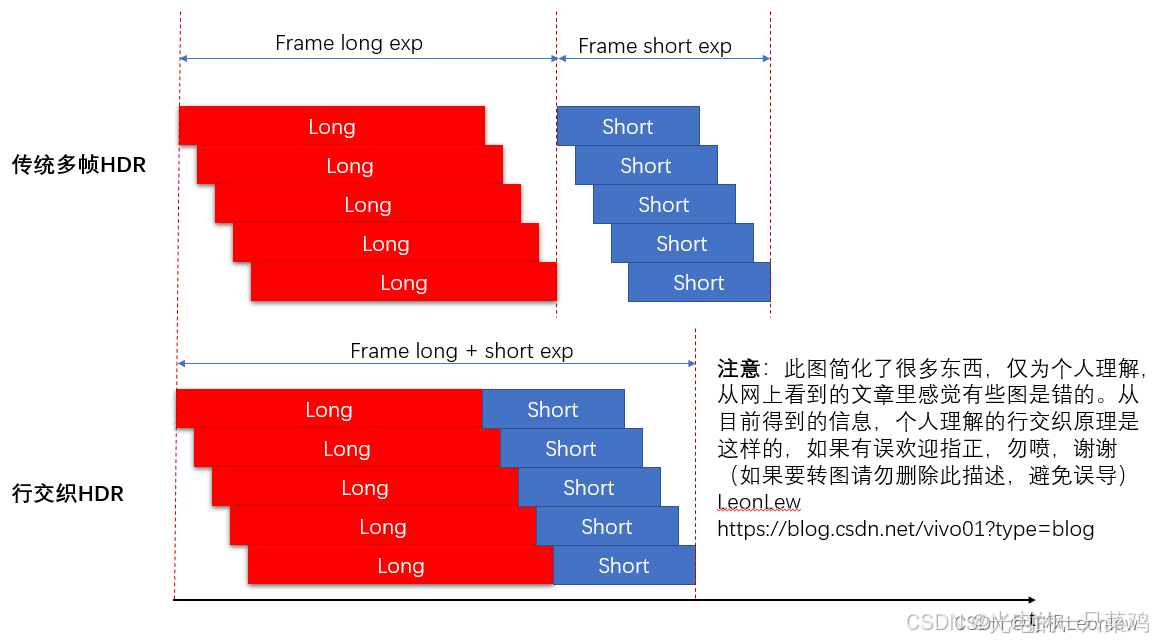

   传统多帧HDR和行交织HDR的对比如下图:

   头部厂商SONY的实现方案为DOL-HDR（Digital Overlap HDR），OV实现方案为staggered HDR。

DOL-HDR
   SONY推出的一种sensor多帧HDR技术，支持“准同时”输出多帧不同曝光时间的图像。
   最多支持4:1曝光输出：long,medium,short,very short

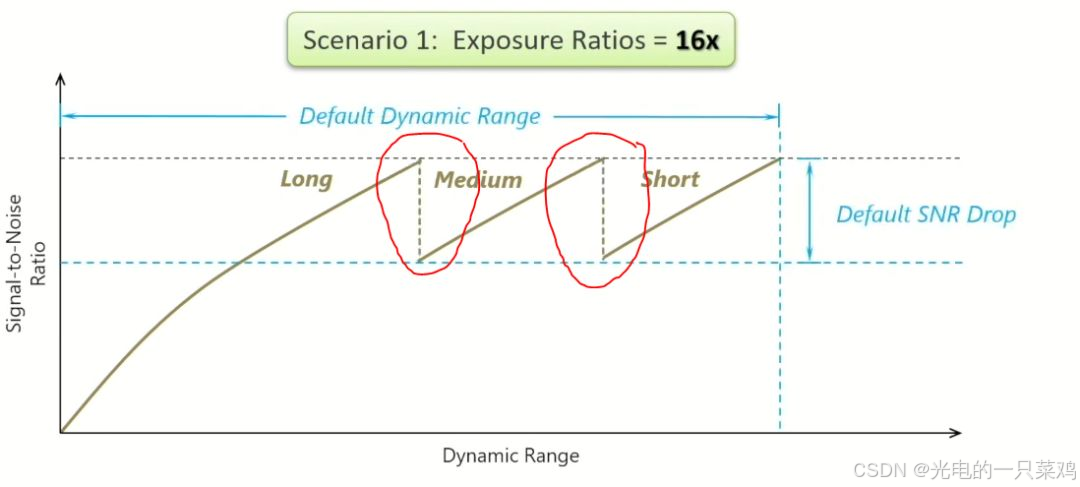

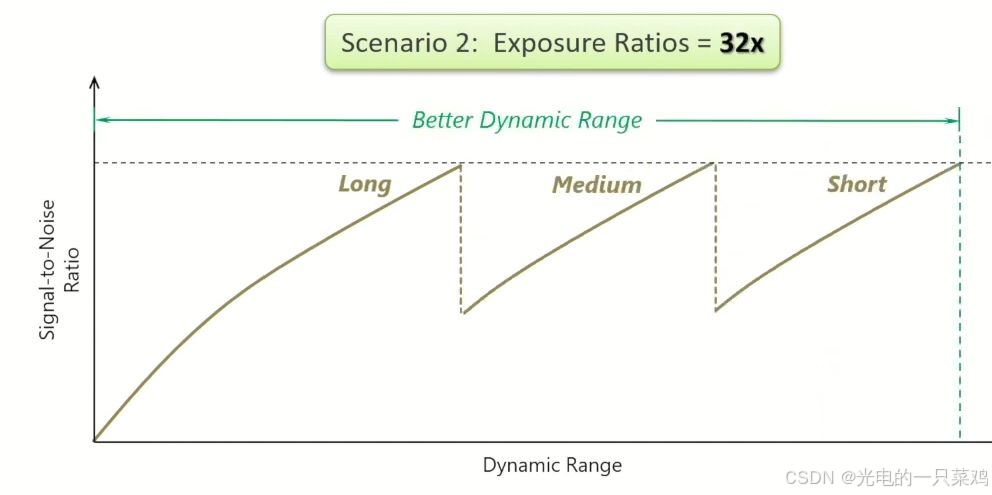

   考虑只有长、短曝光的情况,$ExposureRatio=\frac{T_{long}}{T_{short}}$, 曝光比和SNR drop相关，DOL的noise profile如下：


   可以看到，曝光比越大，SNR drop就越大。SNR drop变得很大的时候，图像就会有明显的锐利边界出现，如下面两张示例图所示：
Staggered HDR
   和DOL-HDR区别不大，但最多支持3:1输出:long,medium,short

3.5双增益(Dual Gain)

   在CMOS感光元件中，我们可以通过配置其增益值（模拟增益和数字增益）来放大信号。一般相机都会有一个ISO（感光度）增益调节功能，能够调节ISO值来放大信号，但传统的相机在放大信号同时，噪声也一起放大了。
   可不可以通过在不同曝光条件下使用不同增益改善信号质量，辅助实现HDR呢？答案是有的，目前sensor设计里有两种主要的双增益方法:一种在像素里做，叫做DCG（Dual Conversion Gain）；一种在读出电路里做，叫做DGA（Dual Gain Amplifier）。
DCG（Dual Conversion Gain）
   DCG是像素级的双增益方法，Dual这个单词将增益分出了两档：High Conversion Gain（HCG）和Low Conversion Gain（LCG）。
   LCG应对于明亮的场景，DCG处于打开状态；HCG应对低光场景，DCG处于关闭状态，灵敏度增加。

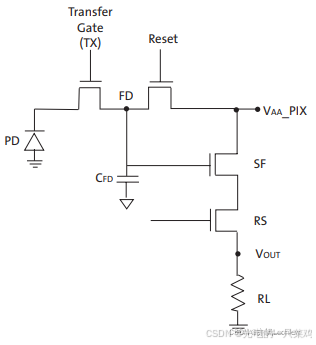

   要理解其原理，我们首先来看一个不带DCG的CMOS像素电路图

转换增益CG和满阱容量FWC关系
  CG本身可以简单理解为电路探测到了一个电子后，转换表示为电压的单位，也就是对电子的敏感程度，CG越大，表示一个电子所能转换的电压就越高（不严谨，逻辑上这么理解即可，勿较真）。CG实际上是FD节点电容的一种“反向”表达方式。我们知道电容的公式是：C=Q/V。Q是电荷，V是电压。这意味着随着FD节点的电容增大，FD节点的CG就会减少（因此灵敏度也会下降）。通常来说，像素中所允许的电压摆幅（voltage swing）由整体的sensor设计所固定。这个固定的电压范围意味着CG会对sensor的FW产生显著的影响。
  举个例子，假设像素的output处允许1V的电压摆幅，SF的增益是0.8。那么FD处所允许的电压摆幅就等于1V/0.8 = 1.25V。
  如果FD的电压摆幅为1.25V，假设有一个sensor，它的CG=30uV/e,那么最大的FWC就等于1.25 * 10^6 uV / (30uV/e) 约为42000个电子；如果CG=150uV/e，那么FWC久等于1.25 * 10^6 / (150uV/e)约为8000个电子。

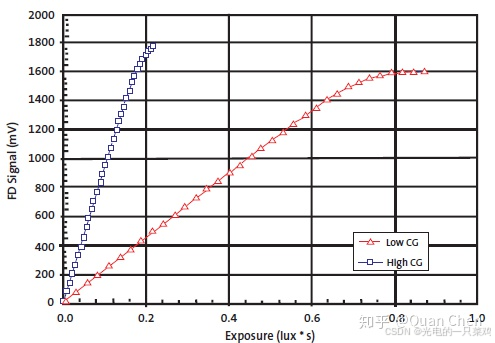

  这个例子中，HCG sensor的CG=127uV/e，FW=10500 electrons；LCG sensor的CG=30.8uV/e，FW=42000 electros。两种情况下，FD处的最大电压变化量几乎相等，大约1.3V（只使用了信号响应曲线中线性变化的部分）。
  从这幅图，我们可以看出，相同环境相同曝光情况下（可认为收集的电子数量基本相等），HCG的灵敏度更高，转换输出电压更高。在转换输出电压相同的情况下，LCG所收集的电子数更多。
CG，FWC和DR，SNR的关系
  对于相同的图像场景和曝光量来说，更高的SNR对应更好的图像质量。我们用SNR_max来表示sensor的饱和曝光量N_max与整体（total）或暂态的（temporal）噪声（ 单位以电子计量）的比值来表示最大信噪比，其公式是：
$$SN{R}_{max}=20\ast lo{g}_{10}(N_{max}/n)$$
  类似的，动态范围DR，我们用N_max比上读取噪声来表示，其公式是
$$DR=20\ast lo{g}_{10}(N_{max}/n_{read})$$
  一个更大的FW会增加N_max,因此SNR上限也会增大，同时也增加了sensor的整体动态范围，但增加CG会限制FW所能达到的上限。
动态响应像素技术

  有了前面的知识，我们来真正看看使用DCG技术的像素电路。和传统的像素电路对比，最大的不同是红框处。这里增加了一个DCG开关。
  当处于高光照环境时，DCG开关打开，连接FD和物理电容，FD节点电容变大，这时对应LCG模式。
  当处于阴暗光照环境时，DCG关闭，断开FD和物理电容，这时对应HCG模式。这种情况下，灵敏度变高，读出噪声变小。
  最后来看看实际效果：
  首先看阴暗环境光照下，HCG和LCG的对比


  然后来看明亮环境下，HCG和LCG的对比


DGA(Dual Gain Amplifier)

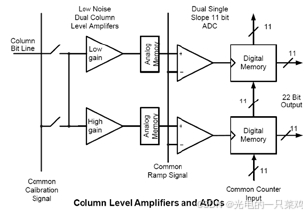

  DGA实际电路中有两路放大器，上图是一个sCMOS的电路框图。目的和DCG类似，只是对于DCG方式来讲，如果没有特殊处理，一帧可以选择HCG，一帧选LCG；对DGA来说，可以做成一帧内同时读出HCG和LCG数据。
