电路定理之一，叠加定理

一、叠加定理
        叠加定理在线性电路的分析中起着重要的作用，它是分析线性电路的基础。线性电路中很多定理都与叠加定理有关。
        叠加定理(superposition principle):在线性电阻电路中，任—支路电流(或支路电压)都是电路中各个独立电源单独作用时，在该支路产生的电流(或电压)的叠加。

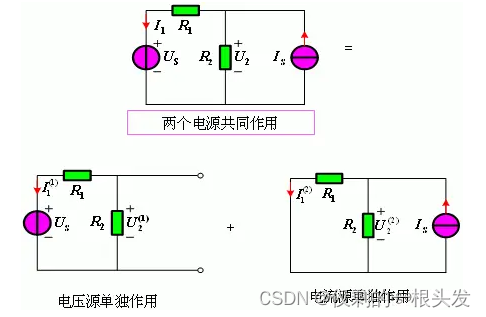

         当一个电源单独作用时，其余电源不作用，就意味着取零值。即对电压源看作短路，而对电流源看作开路。即如下图:

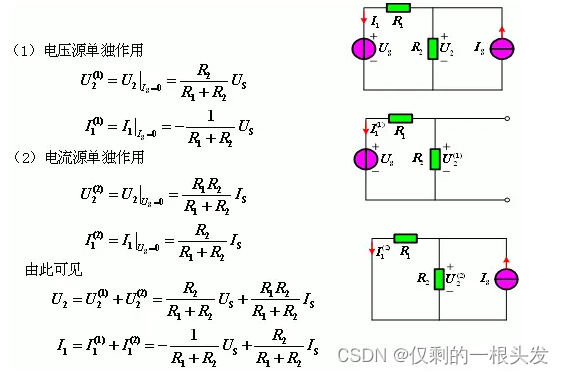

         每—部分的响应(response)均与对应的激励(excitation)成线性关系。令电压源和电流源单独作用，将各个激励下的响应叠加:

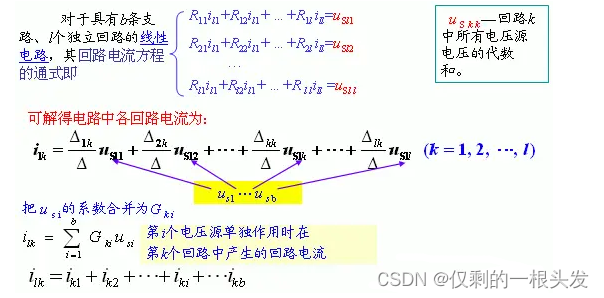

        通过回路电流法可得:线性电阻电路中任意支路的电压等于各电源(电压源、电流源)在此支路产生的电压的代数和。

        支路电流是回路电流的线性组合，支路电流满足叠加定理。
        同样可以证明:线性电阻电路中任意支路的电压等于各电源(电压源、电流源）在此支路产生的电压的代数和。

 使用叠加定理时应注意以下几点：
（1）叠加定理适用于线性电路，不适用于非线性电路。

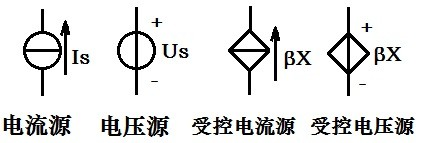

（2）在叠加的各分电路中，不作用的电压源置零，在电压源处用短路代替；不作用的电流源置零，在电流源处用开路代替电路中所有电阻都不予更动，受控源则保留在各分电路中.
（电流源去掉，电压源变导线，受控源保留）
（电压源作用时，电流源开路）
（电流源作用时，电压源短路）
（3）叠加时各分电路中的电压和电流的参考方向可以取为与原电路中的相同。取代数和时,应注意各分量前的“＋”“一”号。
（4）原电路的功率不等于按各分电路计算所得功率的叠加,这是因为功率是电压和电流的乘积,与激励不成线性关系。（功率不能叠加）

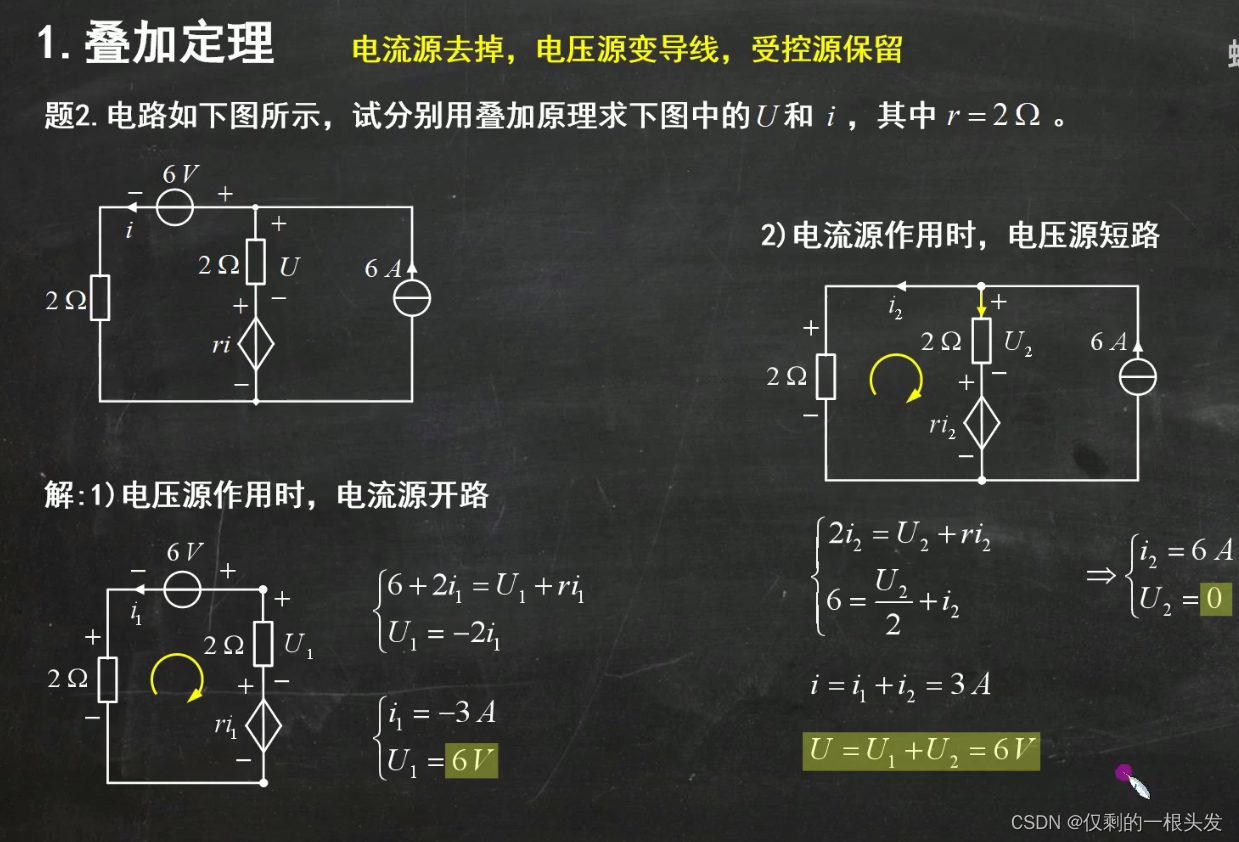

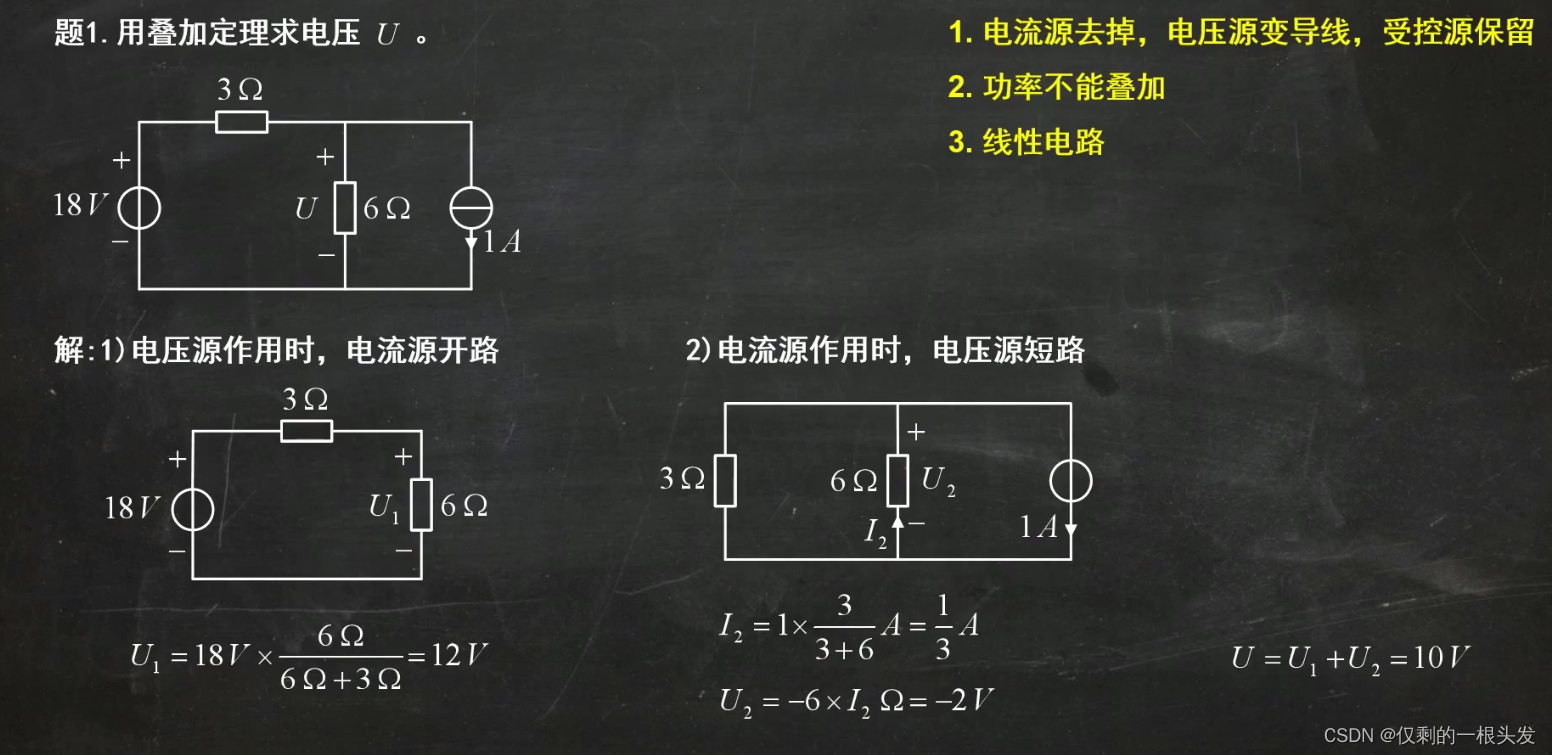

例题如下：
