Bus 类型记录

BUS 类型

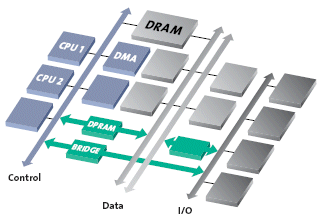

传统的bus fabric

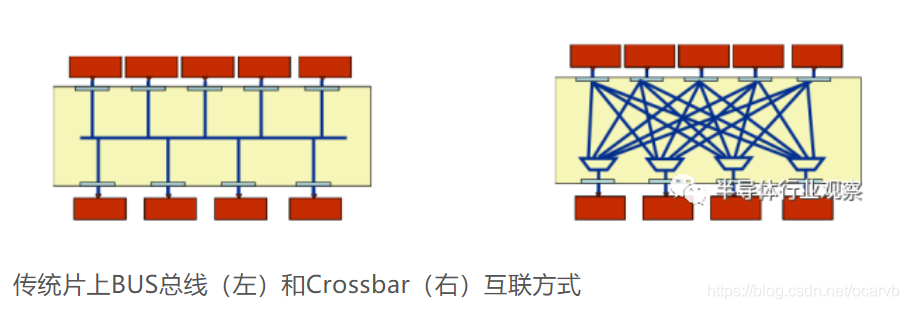

简单的互联

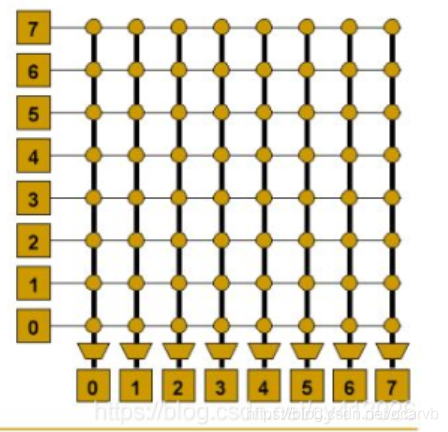

CrossBar

每个node能与其他node直接互联，实际中并不是所有的node都会有通信的

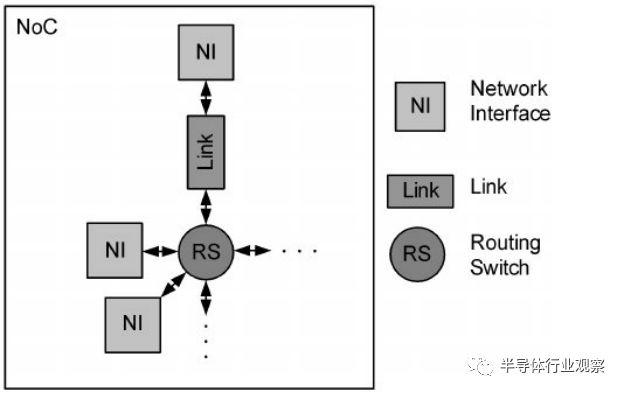

NoC

Network on Chip， 在2006年Arteris就推出了其第一款商用NoC IP，其他公司还有Netspeed 和 Sonics

总线拓扑架构有tree, mesh, ring等

一般片上互联模块数量上升时（如大于30个模块），NoC的优势就得到体现

NOC 有自己的协议，挂在NOC上的IP 需要有一个协议转换，就是NIU



一个包含NoC的SoC架构图

NiC:

Network Interconnect, 主要产品是ARM CoreLink NIC-400



ARM的总线分类

一类是NIC，没有固定拓扑结构，通过简单crossbar互联，适用于简单场景。

一类是CCI，固定拓扑，也是crossbar结构，支持一致性，适合少量处理器。再往下是CCN，环状结构，通过固定交叉点连成一个环，延迟大但频率高些，适合16个以上的处理器。

再后来是CMN，网状结构，也是固定交叉点，形成 NxN网络，支持更多的CPU互联。

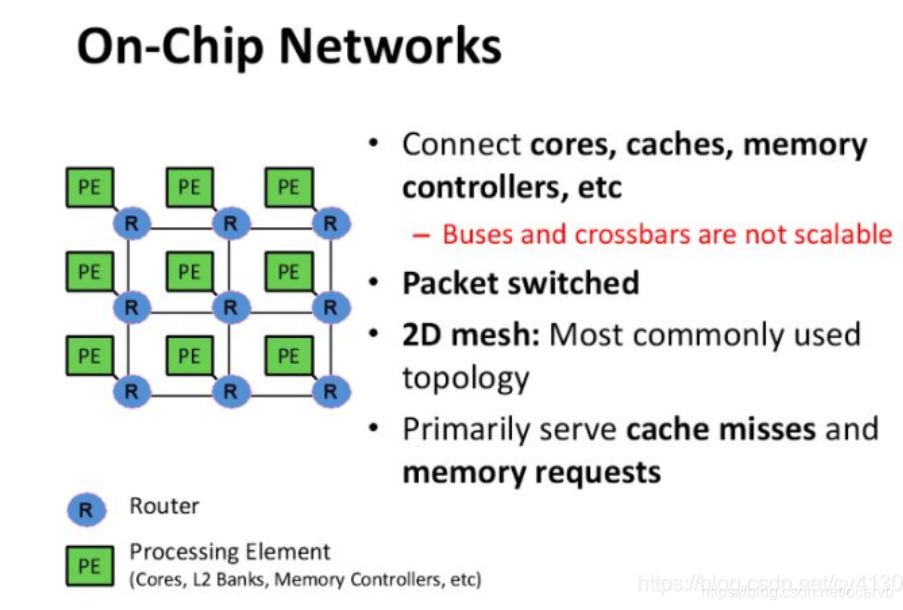

再有一种是NoC，节点是个小路由器，连线更少频率更高。没有固定拓扑结构，可以连接任意多的设备。



GALS

  Globally Asynchronous Locally Synchronous
