ISP算法 | 黑电平（BLC）

BLC其实和sensor的结构有关，奈何楼主对sensor结构的研究不是特别深入，所以就从ISP的角度来简单介绍一下BLC相关知识。

1. 什么是黑电平

黑电平（Black Level）这个概念其实在不同的位置有不同的叫法，对于sensor厂家来说，黑电平指的是OB（Optical Black），就是光学上的绝对暗区，处于绝对暗区的像素是不曝光的，OB在sensor中的排列顺序如下图1所示。

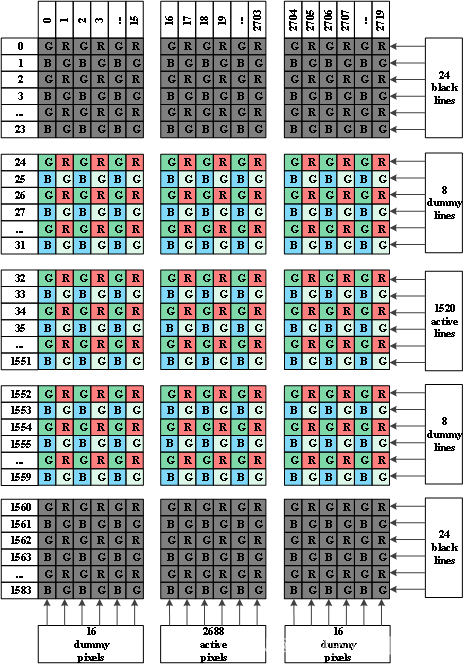

图1 Optical Black示意图



图1中彩色的部分就是sensor的曝光数据，黑色的部分就是预留的未曝光的部分，也就是Optical Black，由于sensor本身存在暗电流，所以即使没有外部的光线输入，也有一定的输出电压。sensor中未曝光的部分也是可以读取的，通过读取这些暗区像素的大小，可以实时得到optical black level，大多数sensor厂家都会通过设计自己的算法把它给处理掉，这部分不用ISP操心，所以sensor实际输出的RAW为：

RAW=sensor input - optical black level

但是下面这个pedestal就需要ISP来做了。

在sensor端，AD芯片（模数转换芯片）的精度无法将很小的电压值转换出来，因此，sensor厂家一般会在AD的输入之前加上一个固定的pedestal（基底），此时sensor的输出就变成了：

RAW=sensor input - optical black level + pedestal

这样做的好处是完全保留了暗部的细节，坏处是加了pedestal之后高光信号会有溢出现象，会损失一部分亮部的细节，考虑到人眼对画面暗处更敏感，亮区的一点点损失是可以接受的。而ISP拿到的就是加了这个pedestal的数据，所以ISP的第一个模块就是要把pedestal减掉，在ISP中用于减去pedestal的模块被称为BLC（Black Level Correct），即黑电平校正。

2. 有哪些因素影响BLC

对于ISP端来说，pedestal是可以通过sensor厂家直接获得的，拿过来直接减就行了，但是OB（Optical Black）的处理就会有些麻烦，涉及到了一些算法上的分析和设计。主要有传感器模拟增益和温度两个方面影响OB。



​​​​​​​2.1 传感器模拟增益（AG）对OB的影响

Sensor Analog gain（传感器模拟增益，简称AG）：芯片像素点感应光子，将光子转换为电荷，并最终转换为模拟信号，模拟信号放大的过程称之为“模拟增益”，此过程发生在模数转换之前。

在低增益的时候，图像的亮度比较均匀，图像中没有特别亮的区域也没有特别暗的区域，这个时候OB还是比较集中的，此时用减去OB均值这样的方法没什么问题。但是在高增益的情况下，OB的均值可能没变，但是方差变大了，这就是说OB的波动变大，此时如果还按照OB的均值来减，就有可能有较多的残余，且RGB分量会有明显的不平衡，后面再受到白平衡（Rgain、Bgain）的影响，图像暗处会偏紫。

​​​​​​​2.2 温度对OB的影响

    随着温度的变高，OB的偏移也在加大，此时去除OB就要考虑到各家sensor在设计、工艺和算法上的能力了，sensor内部的BLC算法有没有根据温度扣除OB，要看各家的算法设计。

​​​​​​​3. 总结

由于pedestal是固定值，目前的ISP设计，都是去除全局均值的做法，根据不同的gain做不同的校准采样。若ISP多扣一点OB，一是会导致awb在暗区偏绿，二是会导致噪声形态被破坏，若ISP分通道扣除OB，会导致不同的色温下，偏色情况不同。
