液压传动（国防科技大学）学习笔记

第八专题 液压流量控制元件

8.1 节流阀的结构与工作原理

改变通流面积可以调整节流口的流量。可调节流量控制阀——节流阀。

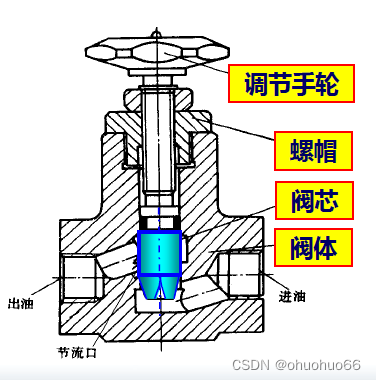

节流阀由阀体、阀芯、螺帽和调节手轮等部分组成。
调节手柄通过推杆使阀芯轴向移动改变节流口的通流面积达到调节流量的目的。

节流阀与溢流阀相配合，组成定量泵的节流调速回路。

8.2 节流阀的特点

1. 调节精度不高：该节流阀通过人工手动调节通流面积，调节精度不高；
2. 双向节流；
3. 无法实现压力补偿：不同负载条件下液压缸伸出速度不同，即不同压差条件下通过节流阀的流量不同。不同压力的情况下，无法提供相应的压力补偿，使得流量恒定。不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合；
4. 节流阀结构简单，便于制造和维修，成本低；

8.3 单向节流阀的结构与工作原理

单向节流阀由底座、阀体、导套、顶盖、调节手柄、上阀芯、下阀芯和复位弹簧等部分组成。
单向自由流动，反向节流。

 8.4 调速阀的结构与工作原理

调速阀是由节流阀和定差减压阀串联而成的组合阀。
调速阀能够实现对负载的自动调节，保证流量的恒定。
调整节流阀调整螺钉，改变节流口通流面积。

调速阀的特点：
1、调速阀能够保证不同负载情况下的流量基本保持恒定。
2、系统流量一部分经过溢流阀溢流，通过节流阀的流量较少，相同通流面积情况下压力差较小，弹簧较软，稳定性好。
3、总有一部分功率通过溢流阀损耗，发热量大，效率较低。

8.5 溢流节流阀的结构与工作原理

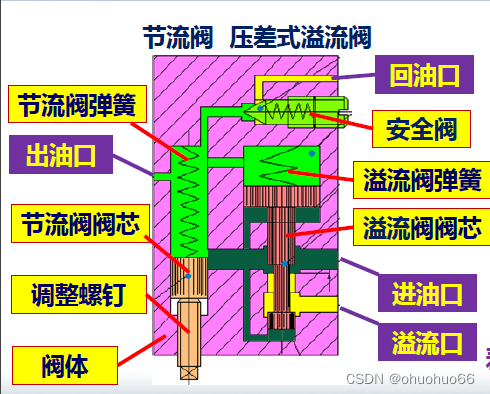

溢流节流阀是由节流阀和压差式溢流阀并联而成的组合阀。

溢流节流阀的特点：
1、溢流节流阀也能够保证不同负载情况下的流量基本保持恒定。
2、系统流量通过调节泵的出口压力适应不同负载要求，功率损耗低，发热量小。
3、系统流量全部通过节流阀，压力差加大，稳定性稍差。

调速阀与溢流节流阀的对比分析：
相同之处：两种阀都能够保证不同负载情况下的流量基本保持恒定 。
不同之处：
1 、结构上调速阀是由节流阀和定差减压阀 串联 而成的组合阀 。溢流节流阀是由节流阀和压差式溢流阀并联而成的组合阀。
2、性能上调速阀稳定性好但发热量大效率较低 ，溢流节流阀功率损耗低发热量小但稳定性稍差 。
