液压传动（国防科技大学）学习笔记

第七专题 液压压力控制元件

7.1 直动式溢流阀的结构与工作原理

溢流阀的功能就是限制其进口压力不超过某一调定压力。
按结构形式和基本动作方式溢流阀可分为直动式溢流阀和先导式溢流阀 。

直动式溢流阀主要由阀体 、阀芯 、弹簧和调节螺钉等部分组成。
1.阀芯常态位置：受弹簧预紧力作用阀口常闭 。
2.进油口作用力小于弹簧预紧力：阀芯不动阀口无法打开进油口压力可以继续升高 。
3.进油口作用力大于弹簧预紧力：阀芯向上运动阀口打开液压油从出油口流回油箱完成溢流 。

7.2 直动式溢流阀的应用

1.过载保护；
2.定压溢流：直动式溢流阀都能保持泵出口处压力恒定。
3.稳压作用（产生背压）：在液压回路中，将回油路中的压力称为背压。设置一定的背压，虽然消耗了一部分功率，但却增加了液压缸运动的平稳性。尤其是在外载荷突然变小减小为0的时候，背压能够起到很好的缓冲作用。无背压的情况下，液压缸运动容易受到外载荷变化的影响，运动平稳性较差。

直动式溢流阀的优点是结构简单、成本低、维护方便、动作灵敏性高 。
缺点：在高压 、 大流量时 要求弹簧强度高 、 刚度大 不同溢流量引起的溢流压力变化就比较显著 使溢流阀的性能变差 。
应用范围：低压(<2.5MPa) 小流量场合.

7.3  先导式溢流阀的结构与工作原理

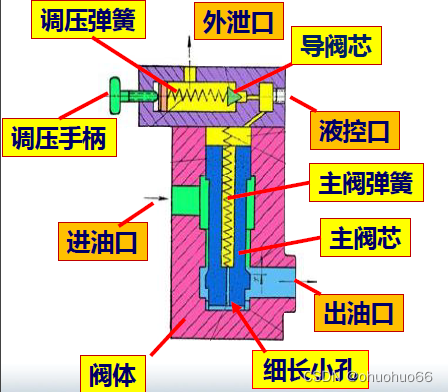

先导式溢流阀主要由阀体 、调压手柄 、 调压弹簧 、 导阀芯 、主阀弹簧和主阀芯等部分组成 。
工作原理：细长小孔有无液压油的流动直接决定了先导式溢流阀是否溢流 。

先导式溢流阀的调定压力取决于先导阀的调定压力与液控口的压力两者之间较小的压力。

7.4 先导式溢流阀的应用

1.远控调压；
2.泵的卸荷；
3.多级调压。

先导式溢流阀的优点是通过先导阀的流量很小（主阀额定流量的1%）因此其先导阀结构尺寸较小，调压弹簧刚度不大，压力调整比较轻便，性能较好，常应用于高压和大流量场合；
缺点是先导式溢流阀要在先导阀与主阀都动作后才起控制作用反应相对迟钝 。 结构复杂细长小孔容易堵塞故障率相对较高 。

7.5 直动式减压阀的结构、工作原理及应用

当系统中某一部分需要获得一个比液压泵供油压力低的稳定压力时 就可使用减压阀（如家庭使用的液化石油气管道中就使用了减压阀） 。减压阀是一种用以保持系统中某个部位所需减压的 常通 式压力阀。

依据减压类型的不同减压阀可分为定值减压阀 、定差减压阀和定比减压阀等三种 。一般将定值减压阀简称为减压阀 。依据结构类型的不同减压阀分为直动式减压阀和先导式减压阀两种 。

直动式减压阀主要由阀体、阀芯、弹簧和调节螺钉等部分组成 。

进口压力较小时，出口压力也较小，阀芯在弹簧预紧力的作用下保持在底部不动，通流面积很大，两端压差几乎没有，出口压力与进口压力相同。
进口压力增大，出口压力也随之增大。当出口压力大于弹簧预紧力时，阀芯上移，通流面积减小，两端压差增大。出口压力不再增加。出口压力取决于弹簧预紧力的大小。

减压阀用在要求获得稳定低压的回路中，如夹紧回路、控制回路、润滑回路等。

7.6 先导式减压、工作原理及应用

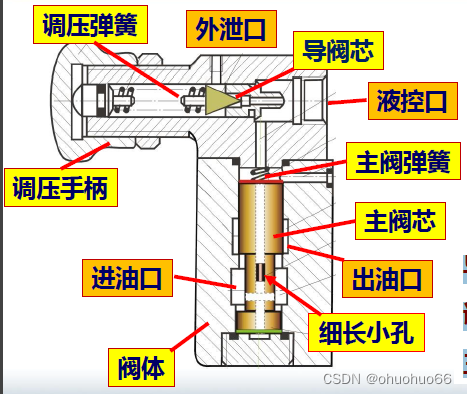

先导式减压阀由主阀和先导阀两大部分组成主要由阀体 、调压手柄 、调压弹簧 、导阀芯 、主阀弹簧和主阀芯等部分组成 。

先导式减压阀的调定压力取决于先导阀的调定压力与液控口的压力两者之间较小的压力。

7.7 直动式顺序阀的结构、工作原理及应用

液压系统一般为多缸液压系统且液压缸的动作顺序也有一定的要求 。
顺序阀的作用是控制液压系统中相关执行元件动作的先后顺序。在大部分情况下顺序阀应用于系统支路中，出口应该接后续的液压回路 。依据结构类型的不同顺序阀分为直动式顺序阀和先导式顺序阀。直动式常用于低压系统；先导式用于中高压系统 。
依据阀芯控制方式的不同顺序阀分为内控式和外控式两种 。

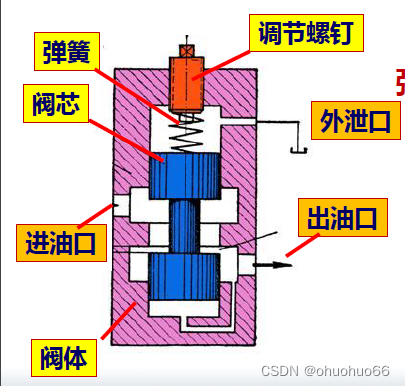

直动式顺序阀主要由阀体、阀芯、弹簧和调节螺钉等部分组成 。

1.阀芯常态位置：受弹簧预紧力作用，阀口常闭 。
2.进油口作用力小于弹簧预紧力：阀芯不动，阀口无法打开，进油口压力可以继续升高。
3.进油口作用力大于弹簧预紧力：阀芯向上运动，阀口打开，液压油直接从出油口流出，出口压力不降低 。

调定压力取决于弹簧预紧力的大小 。调整调节螺钉改变弹簧的预紧力进而达到改变 调定压力 的目的 。

液压油通过溢流阀后，油压应该减少其调定压力的数值。液压油通过顺序阀后，油压不变。

1.多缸顺序动作：顺序阀的调定压力应高于先动作缸的最高工作压力，以保证动作顺序可靠。
2.与单向阀配合组成平衡阀：外控式顺序阀和单向阀配合，组成平衡阀，限制重物下降的速度。该回路不但具有很好的密封性，能起到长时间的闭锁定位作用，还能自动适应不同负载对背压的要求。
3.双联泵的大泵卸荷

7.8 先导式顺序阀的结构、工作原理及应用

先导式顺序阀由主阀和先导阀两大部分组成 主要由阀体 、调压手柄 、 调压弹簧 、 导阀芯 、主阀弹簧和主阀芯等部分组成 。

 先导式顺序阀的调定压力取决于先导阀的调定压力与液控口的压力两者之间较小的压力。

7.9 压力继电器的结构、工作原理及应用

压力继电器又叫油电开关，是一种将油液压力信号转换为电信号的液压元件。
压力继电器都是由压力位移转换装置 和 微动开关 两部分组成 。按前者结构可分为柱塞式 、弹簧管式 、膜片式和波纹管式四类 按发出电信号功能分为单触点式和双触点式 。

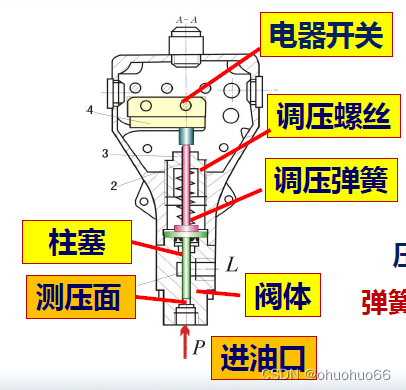

压力继电器主要由阀体 、柱塞 、调压弹簧 、调压螺丝和电器开关等部分组成。

当进口压力超过弹簧力时顶杆推动电器开关发出电信号。调整调压螺丝可以调整压力继电器的调定压力 。
