LTM4644、SM4644、HCE4644、LMX4644

一.概述

4644 是一款四通道降压型 DC-DC 电源模块,内置开关控制器（集成功率 FET）、功率电感、电阻、电容等，仅需少量外围器件，大大简化 PCB 板设计需 求。芯片采用 180nm 高结温 BCD 工艺，77 引脚 15mm*9mm*5mm BGA 封装。输入电压范围为 4V～14V，输出电压范围为 0.6V～5.5V，可 提供四路 4A 电流。支持多通道输出并联使用，四通道并联时，可提供单路高达 16A 电流。

军工级、航天级4644要求较高，成了“卡脖子”的问题，近几年国内厂商陆续推出自己的产品系列，但也出现了非正向研发产品无法通过迭代实现性能上的突破，国外产品为打击国内产品进行降价，从而国内出现厂商贴标进行出售等情况。实际上没有数十年的积累难以攻克关键技术，难以超越。

二.特性

以下特性源头是美国凌特，由于4644产品应用广泛，后来的各公司作为特性参照。

 四通道降压型电源模块

 宽输入电压范围：4V 至 14V

 输入电压范围扩展：2.375V 至 14V (SV IN 采用 4V 以上独立电源供电)

 0.6V 至 5.5V 输出电压

 每通道可提供 4A 直流、5A 峰值输出电流

 1MHz 工作频率

 支持外部频率同步

 电流模式控制、快速瞬态响应

 并联均流，可并联输出 16A

 软起动抑制浪涌电流

 输出电压跟踪功能，可定义上电斜率

 内部温度检测引脚

 过流、过热及过压保护

 77 引脚 15mm*9mm*5mm BGA 封装

三.来自正向研发的超越

进行全面测试后，XX所测试工程师喜出望外的介绍，能看到如此强悍的国货非常兴奋。

1、目测超博款比寻常款4644薄一半以上；

2、各项性能都不弱于美国凌特4644，有几项领先较为明显；

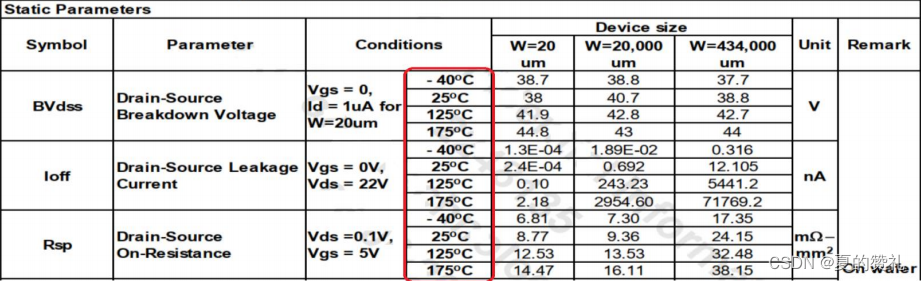

a:军工级要求-55~125℃，但这片罕见最大175℃高结温；

b:效率高出1%~4%，诸如内燃机的效率，这个已是较大进步。

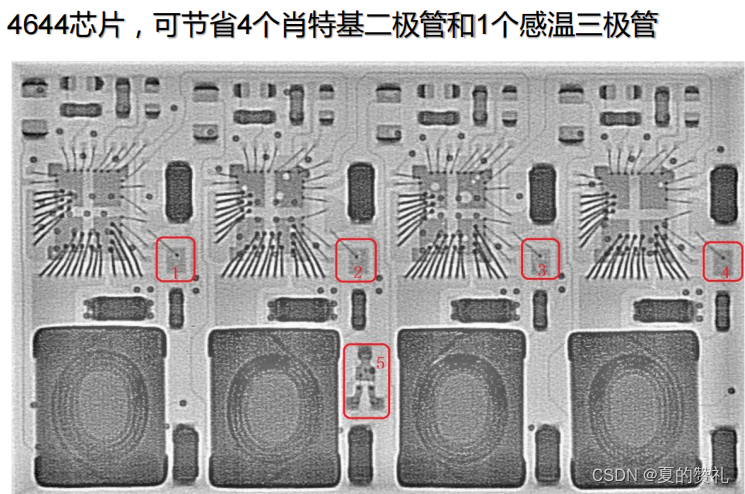

c:肖特基二极管和感温三极管die上直接集成，这个超越美国凌特的设计；

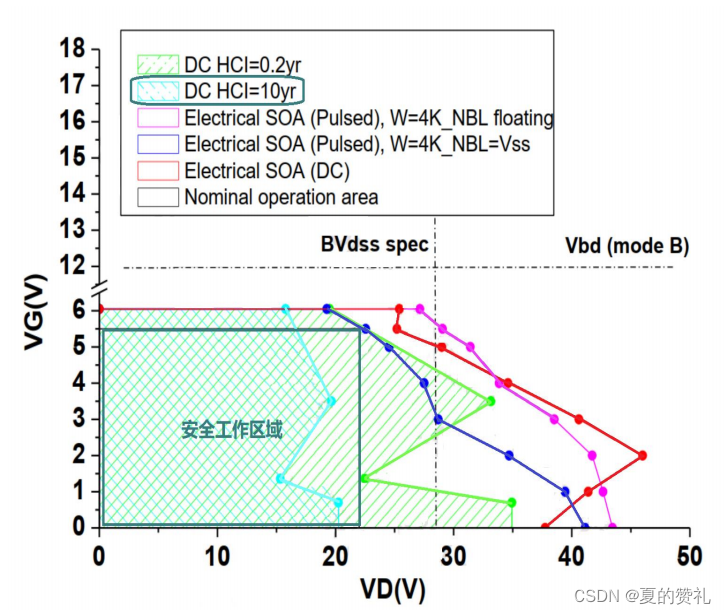

d:寿命，20V SOA曲线10年寿命e

还有较先进的制造工艺、较精准的控制等等优势，持续的正向研发，实现不断的超越，任重道远！
