9-LTM4644-具有可配置4A输出阵列的四通道DC/DC，可并联，4-14V输入输出16A，BGA封装，过压，过流温度保护

LTM4644

1.LTM4644是一款具有可配置4A输出阵列的四通道DC/DC，可并联，4-14V输入输出16A，BGA封装，过压，过流温度保护。仅需少量外围器件，大大简化 PCB 板设计需求。
2. 芯片采用 180nm 高结温 BCD 工艺，77 引脚 15mm9mm5mm BGA 封装。输入电压范围为 4V～14V，输出电压范围为 0.6V～5.5V，可 提供四路 4A 电流。支持多通道输出并联使用，四通道并联时，可提供单路高达 16A 电流。

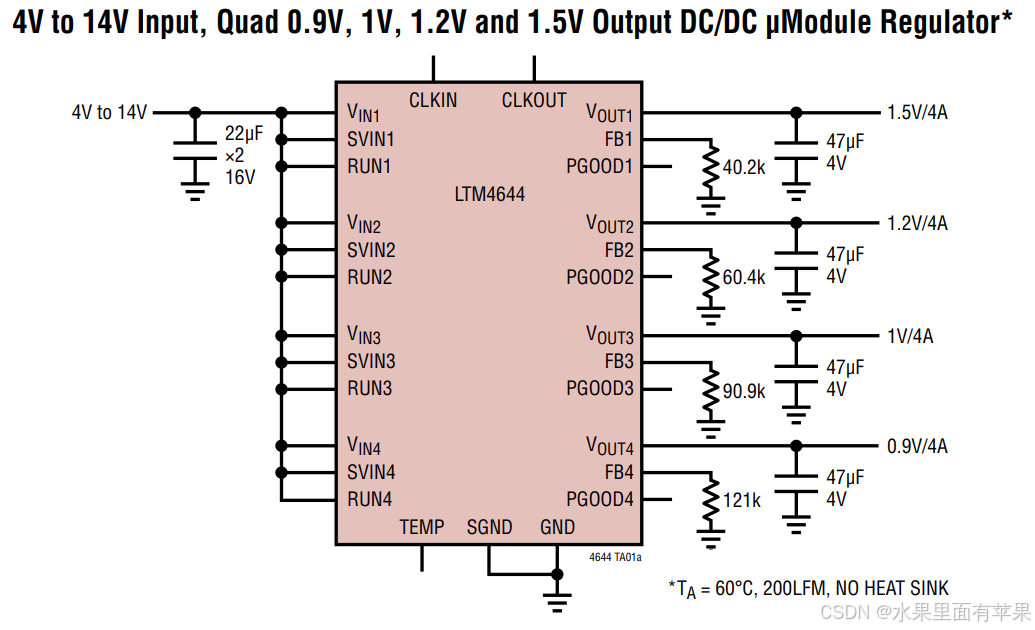

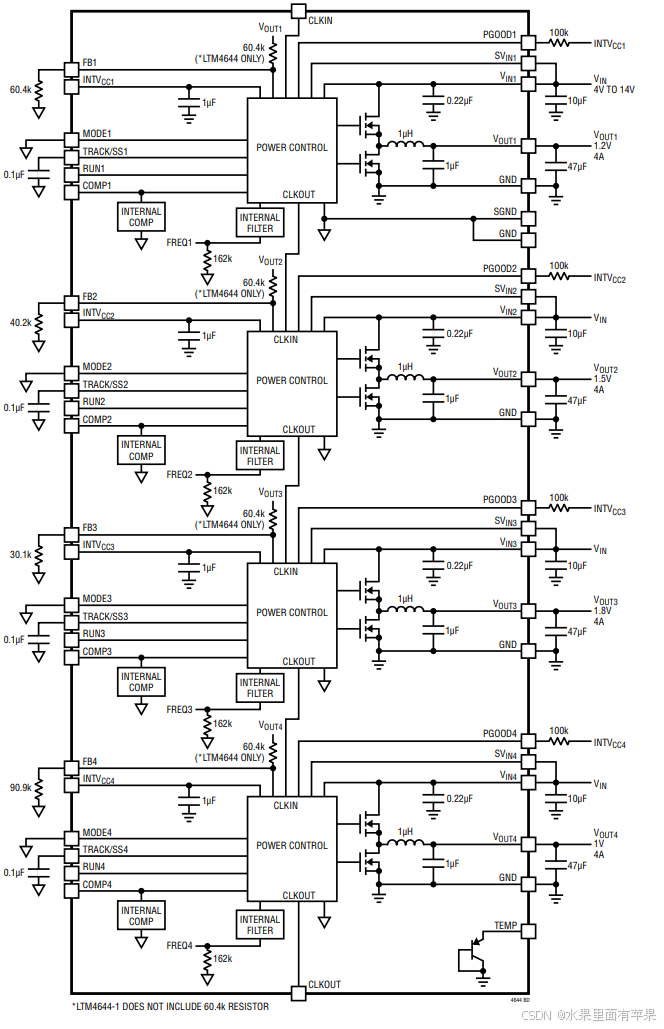

1、芯片框图

每路输出电流为 4 A 的四通道降压型 μModule 稳压器
输入电压范围宽：4 V 至 14 V
2.375 V 至 14 V，具有外部偏置
0.6 V 至 5.5 V 输出电压
每通道输出电流 4 A，峰值电流 5 A
高达 5.5 W 功率耗散（TA = 60°C、200 LFM，无散热器）
±1.5% 总输出电压稳压
电流模式控制，快速瞬态响应
可并联连接，以获得更高输出电流
输出电压跟踪
内部温度检测二极管输出
外部频率同步
过压、过流和超温保护
9 mm × 15 mm × 5.01 mm BGA 封装

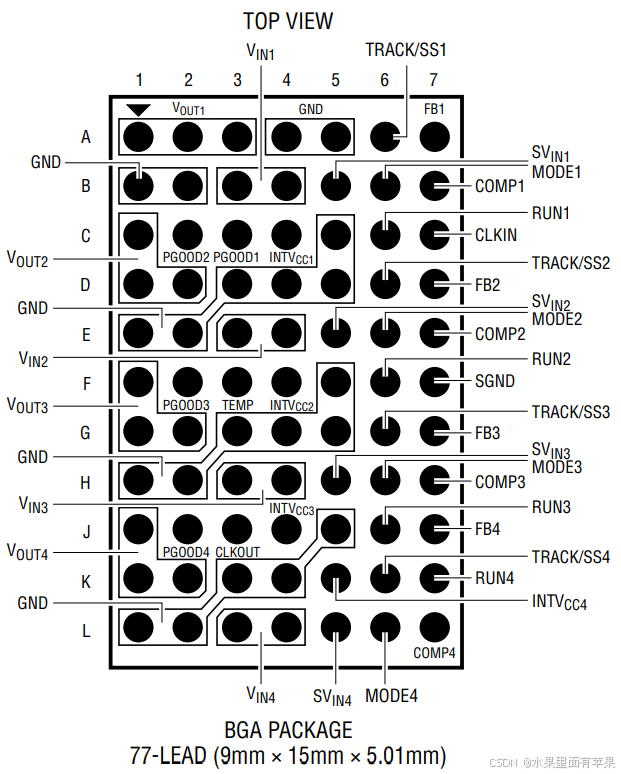

2、封装介绍

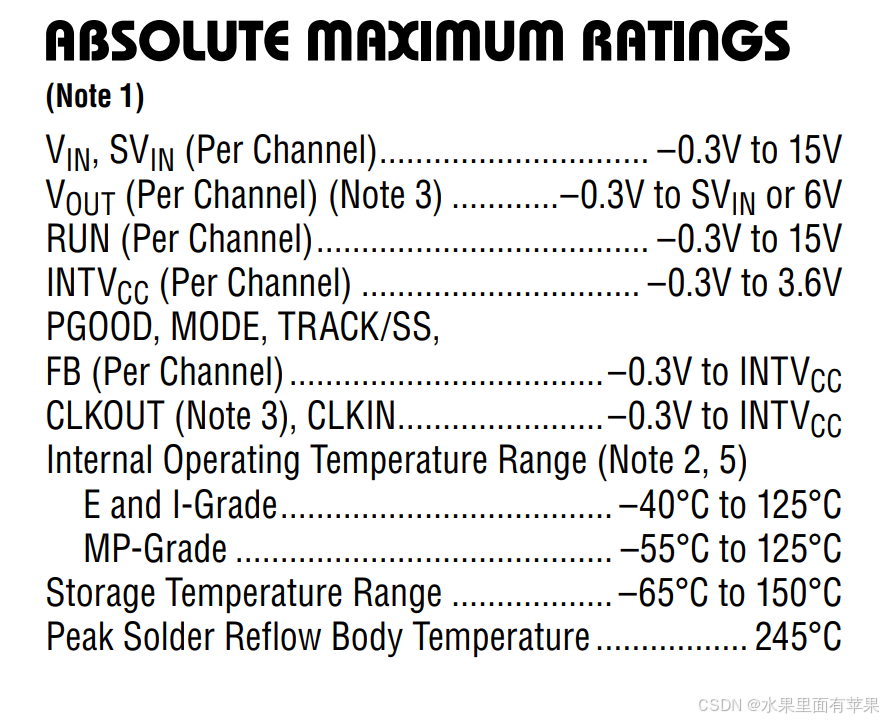

3、绝对最大值

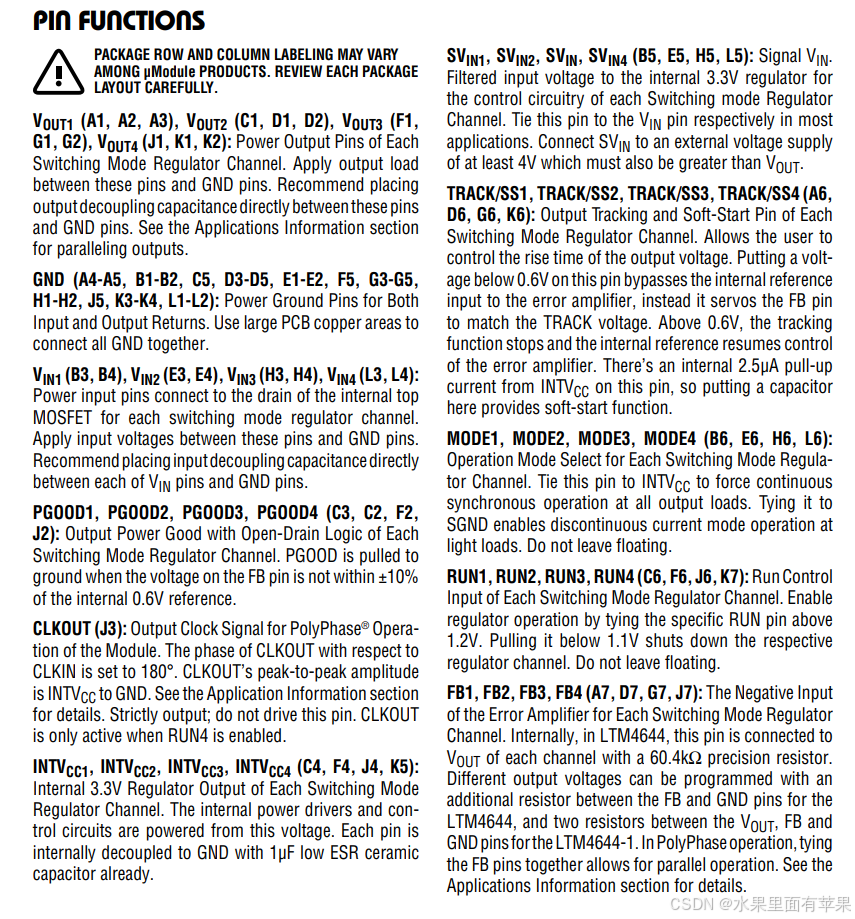

4、引脚说明

1. VOUT1,2,3,4：电压输出引脚
2. GND：接地引脚
3. VIN1，2，3，4：电源输入引脚
4. PGOOD：输出良好知识，当FB引脚不在内部0.6参考±10％范围内，PGOOD被拉到低
5. CLKOUT：多项操作的时钟输出信号，仅在启用RUN4时CLKOUT才激活
6. INTVcc1234：每个开关模式稳压通道的内部3.3V输出。内部的电源启动器和控制电路由该电压供电
7. SVin234：3.3V输出的电源输入引脚，直接接VIN
8. TRACK1234：每个通道的输出跟踪与软启动。放电容提供软启动功能。控制输出的上升时间。
9. MODE1234：模式选择，分别连接到INTVcc1234
10. RUN1234： 每个通道的使能引脚
11. FB1234：该引脚通过60.4K电阻连接到每路的vout。可以编程输出电压

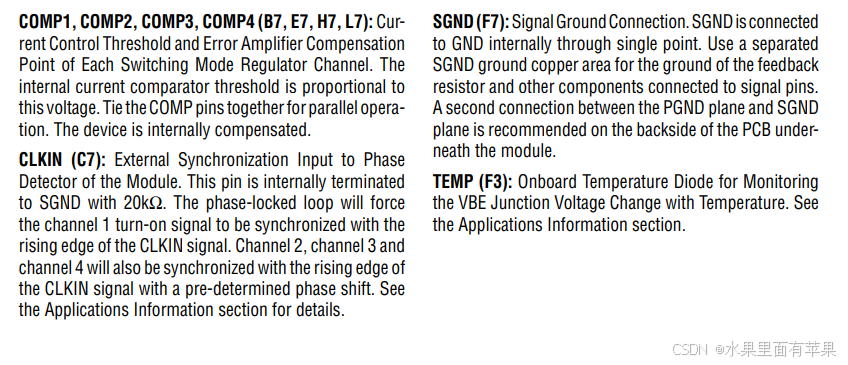

12. COMP1234：并联输出时接在一起，进行内部补偿
13. 外部同步输入
14. SGND：信号接地
15. TEMP:板载温度二极管

5、其他说明

1. LTM4644具有CLKIN CLKOUT引脚，可以用于频率同步，允许8相级联

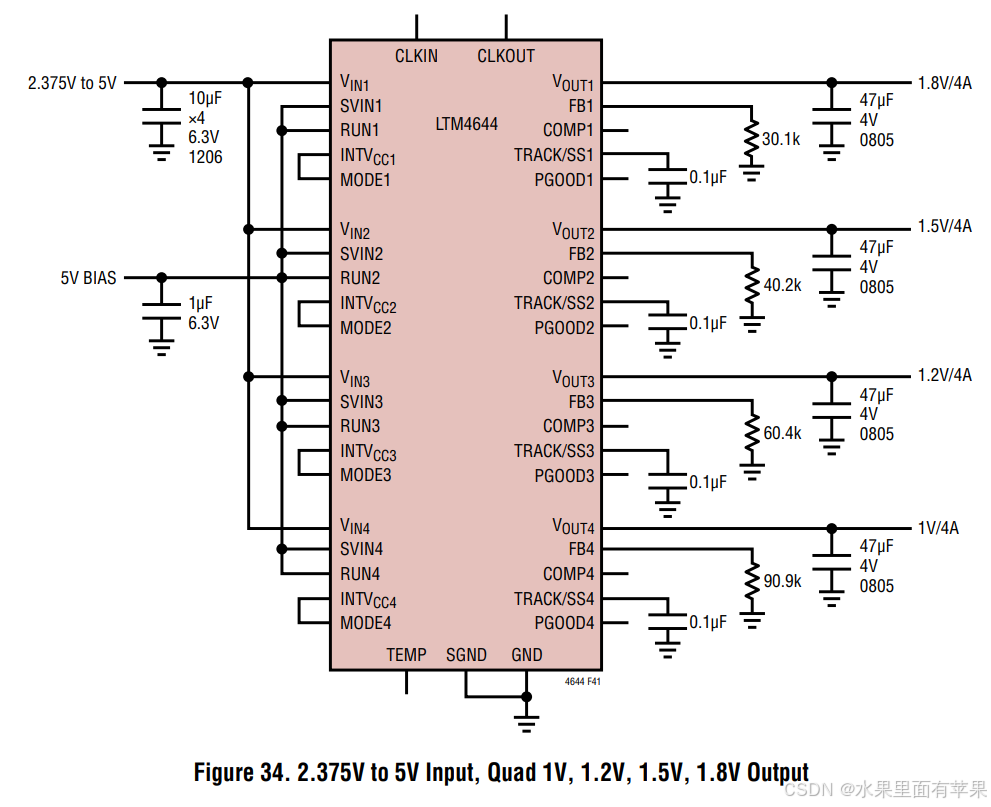

2. 单路的电压输出配置

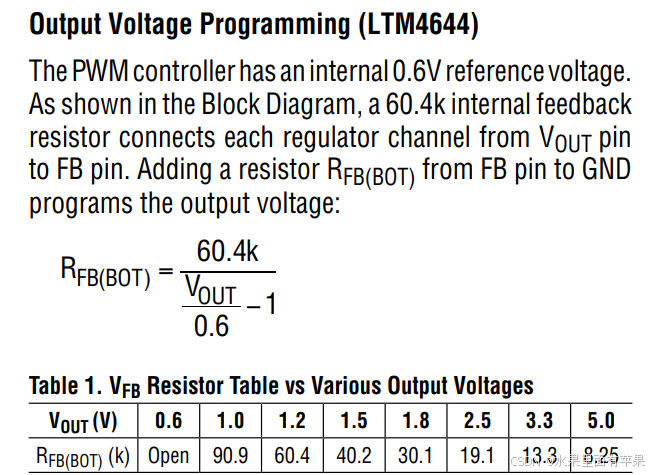

3. 多路输出的电压配置（LTM4644）

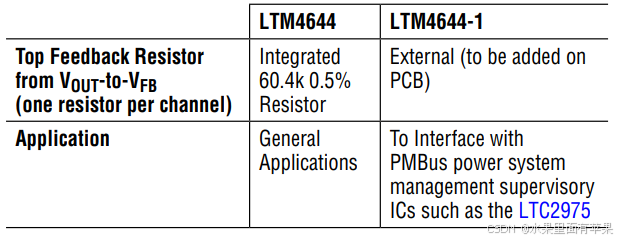

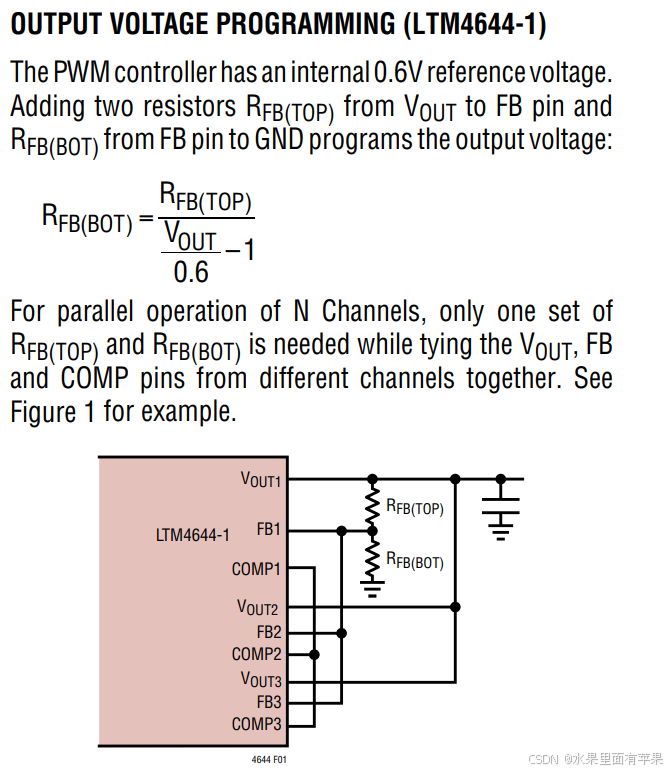

   多路输出的电压配置（LTM4644-1）

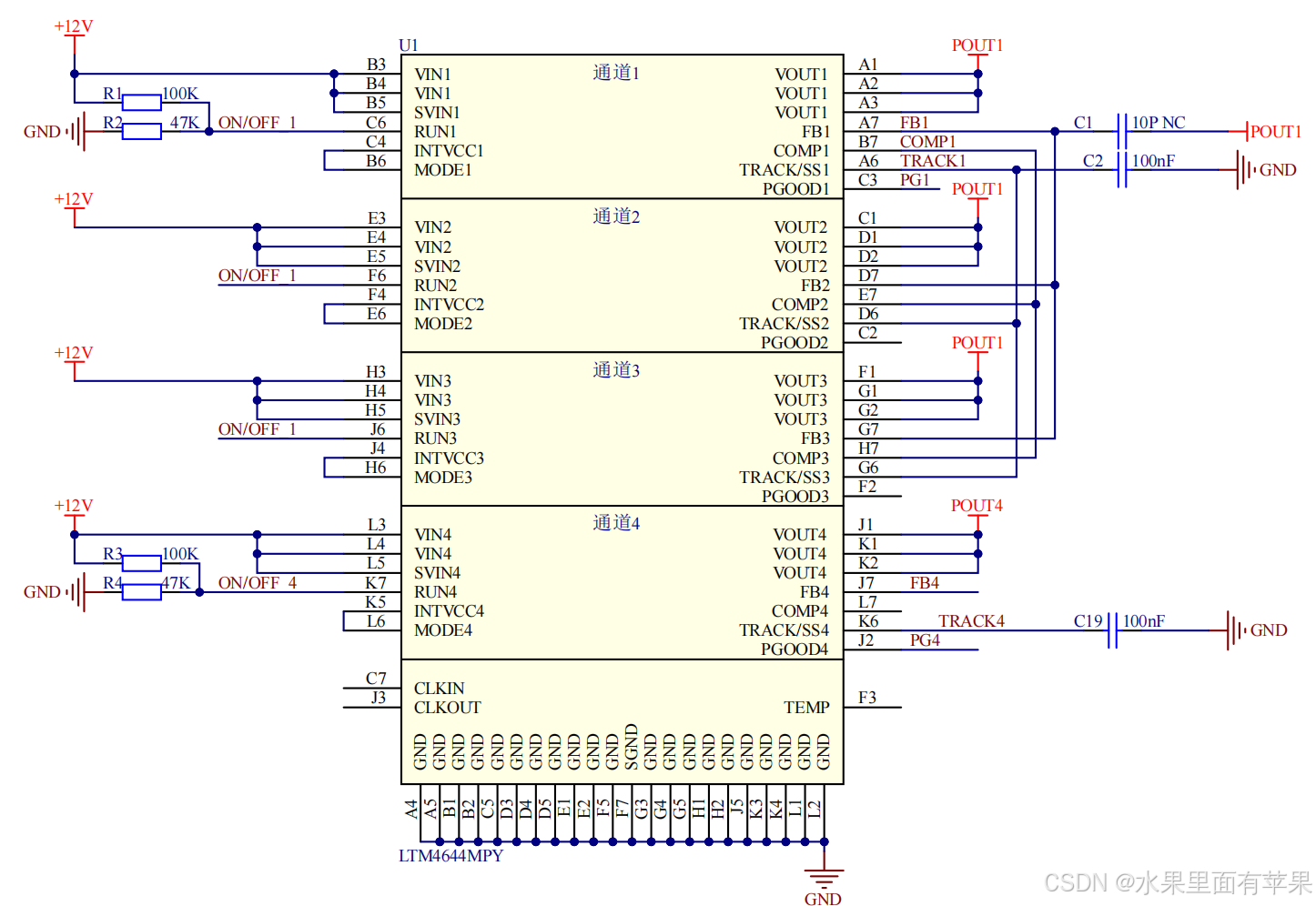

5、应用

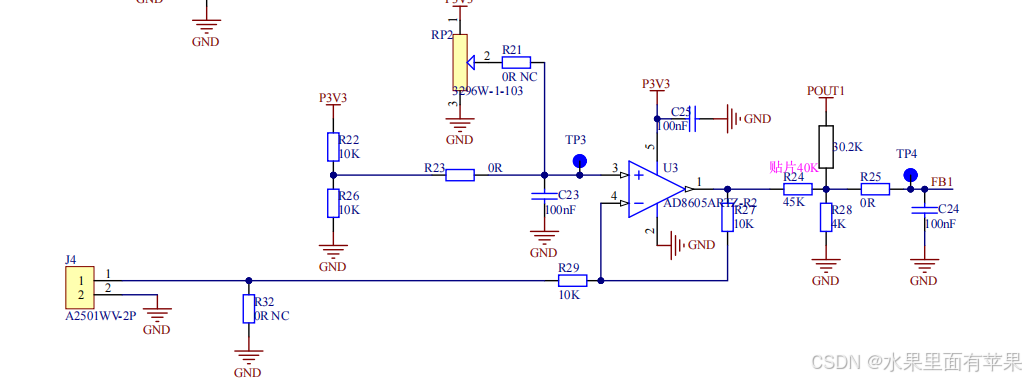

6、可调电压设定
