转接卡-产品

一.转接卡产品

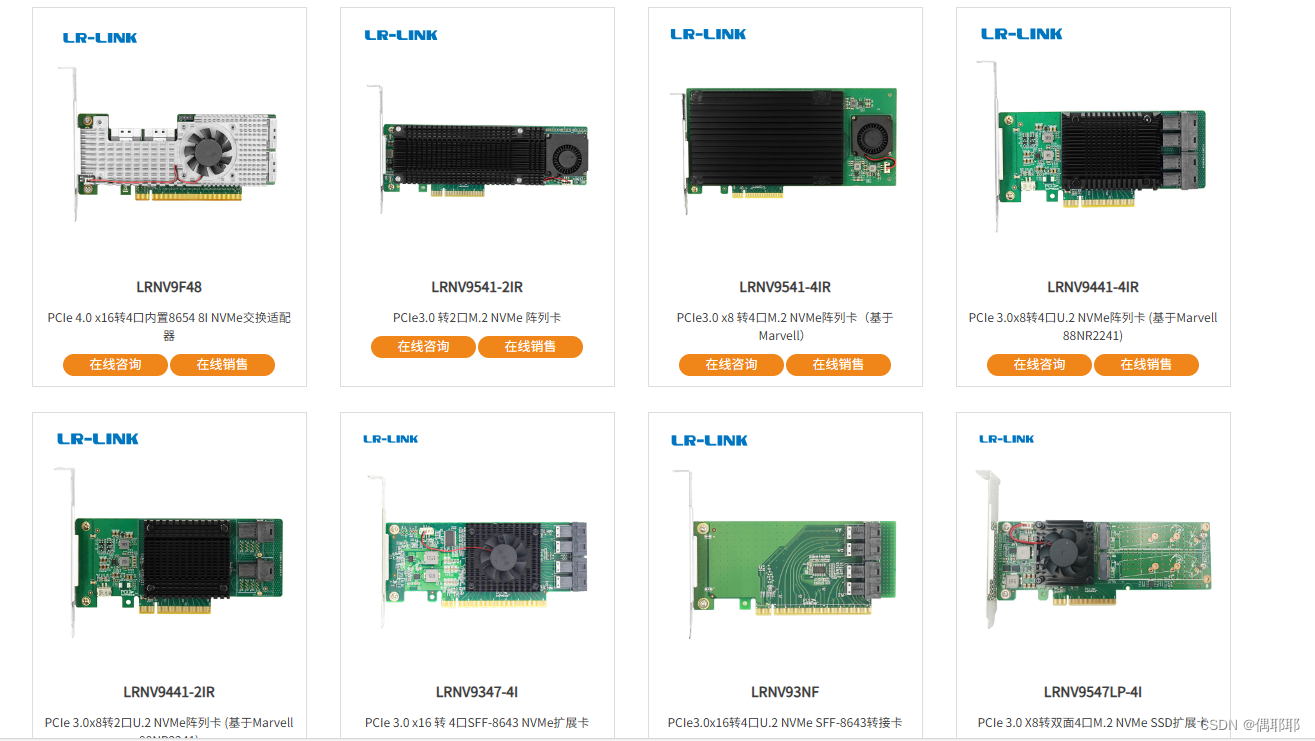

1. PCIeNVMe 转接卡

PCIe NVMe转接卡是一种用于将PCIe接口转换为NVMe（Non-Volatile Memory Express）接口的硬件设备，
它允许用户通过PCIe插槽连接NVMe固态硬盘（SSD），从而提升系统的存储性能和容量。

一、主要特点
高速传输：PCIe NVMe转接卡支持PCIe接口的高速传输特性，结合NVMe协议的低延迟和高带宽优势，能够提供远超传统SATA SSD的读写速度。
广泛兼容性：转接卡通常支持多种PCIe版本（如PCIe 3.0、PCIe 4.0等）和NVMe SSD尺寸（如2242、2260、2280等），确保与不同主板和SSD的兼容性。
灵活扩展：通过PCIe NVMe转接卡，用户可以轻松扩展系统的存储能力，连接多个NVMe SSD以构建RAID阵列或实现数据备份。
易于安装：转接卡一般采用插卡式设计，安装简便，只需将其插入主板的PCIe插槽中并连接好SSD即可。

二、类型
PCIe NVMe转接卡根据接口数量和类型可分为多种类型，如：

单口PCIe NVMe转接卡：提供单个NVMe SSD接口，适用于需要额外NVMe SSD存储空间的场景。
多口PCIe NVMe转接卡：提供多个NVMe SSD接口，如4口、8口等，适用于需要大量NVMe SSD存储或构建RAID阵列的场景。
PCIe NVMe阵列卡：除了提供多个NVMe SSD接口外，还具备RAID控制功能，能够自动管理多个SSD的数据冗余和容错。

三、应用场景
PCIe NVMe转接卡广泛应用于以下场景：

数据中心：在数据中心中，高速的存储性能对于数据处理和传输至关重要，PCIe NVMe转接卡能够显著提升数据中心的存储性能。

高性能计算：在需要处理大量数据和复杂计算的高性能计算场景中，PCIe NVMe转接卡能够提供低延迟、高带宽的存储解决方案。

游戏和图形设计：对于需要快速加载游戏或图形设计素材的应用场景，PCIe NVMe转接卡能够显著减少加载时间，提升用户体验。

四、具体产品示例
以下是一些市场上常见的PCIe NVMe转接卡产品示例：

LRNV9547-4I PCIe 3.0 X16转4口M.2 NVMe SSD扩展卡：
接口类型：PCIe 3.0 X16
NVMe接口数量：4个M.2接口
特性：可扩展、高带宽、无阻塞的互连，支持高分辨率图形，同时支持对等流量和多播以实现最佳性能。
传输速率：PCIe传输速率高达128Gb/s，每个M.2 SSD传输速率高达32Gb/s。
PCIe4.0x16转M.2 NVMe扩展卡（Linkreal品牌）：
接口类型：PCIe 4.0 X16
NVMe接口数量：4个M.2接口
支持设备：支持长度为2230、2242、2260、2280mm的NVMe SSD。
特性：符合PCIe电源管理规范R1.2和PCIe基础规范R3.0（兼容PCIe 1.0A/1.1&2.0），支持全高/半高挡板，高性能无阻塞交换结构。

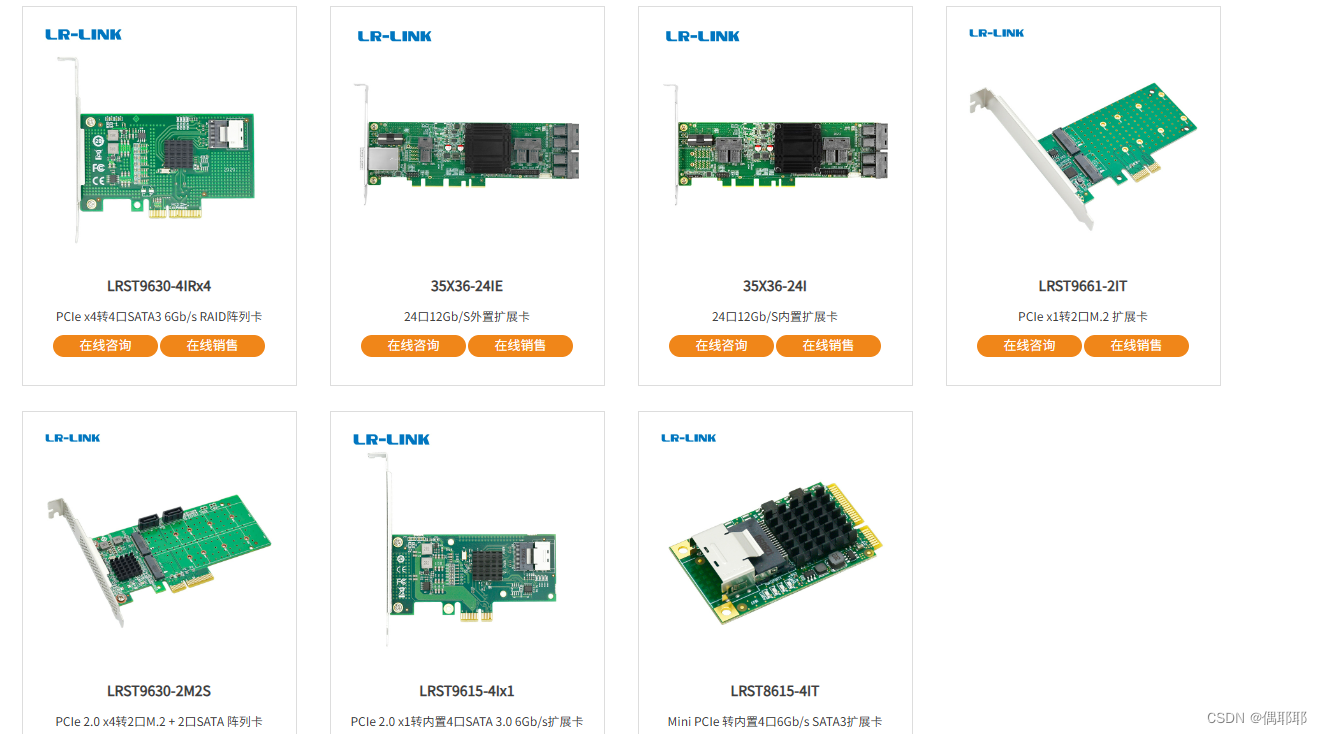

2.SAS /SATA卡

2.1 STAT卡

SATA扩展卡是一种用于扩展电脑主板上SATA接口数量的硬件设备，它允许用户连接更多的SATA设备，如硬盘、
固态硬盘（SSD）等，从而提高电脑的存储能力和灵活性。

一、SATA扩展卡的主要特点
接口扩展：SATA扩展卡通过PCIe、PCI等接口与主板相连，提供额外的SATA接口，解决主板SATA接口不足的问
题。
高速传输：支持SATA 3.0及以上标准，数据传输速率可达6Gbps，满足高速存储需求。
兼容性强：兼容各种SATA接口的设备，包括固态硬盘（SSD）和机械硬盘（HDD）。
安装方便：一般为插卡式设计，只需将其插入主板的PCIe或PCI插槽中，即可完成安装。

二、SATA扩展卡的类型
PCIe转SATA扩展卡：通过PCIe接口与主板相连，提供多个SATA接口。根据PCIe的版本（如PCIe 2.0、
PCIe 3.0、PCIe 4.0）和接口数量（如5口、8口等），可分为多种型号。
PCI转SATA扩展卡：虽然较为少见，但仍有部分产品通过PCI接口与主板相连，提供SATA接口扩展功能。

三、SATA扩展卡的应用场景
数据服务器：在需要大量存储空间的服务器中，SATA扩展卡可以连接多个硬盘，提供海量存储空间。
多媒体工作站：对于需要处理大量视频、音频文件的多媒体工作站，SATA扩展卡可以连接高速固态硬盘，提高
数据传输速率和处理效率。
个人电脑升级：对于主板SATA接口数量有限的个人电脑，SATA扩展卡可以轻松扩展存储能力，满足用户对更大
存储空间的需求。

2.2 SAS卡

SATA阵列卡，全称为SATA磁盘阵列卡，是用于实现RAID（廉价冗余磁盘阵列）技术的硬件产品。它通过将多个
SATA硬盘驱动器按照一定要求组成一个整体，由阵列控制器统一管理，以提高存储容量、数据传输率及数据安全
性。

一、主要功能与特点
RAID支持：
支持多种RAID级别，如RAID 0、RAID 1、RAID 5、RAID 6等，满足不同场景下的数据安全和性能需求。
通过RAID技术，实现数据的冗余存储，提高数据的安全性，同时可通过并行读写提升数据传输效率。
接口与扩展性：
提供PCI-E接口，支持高速数据传输。
可扩展多个SATA硬盘接口，满足不同容量的存储需求。
性能优化：
配备专门的处理器和存储器，用于高速缓冲数据，减少对CPU及系统内存的依赖。
支持NCQ（Native Command Queuing）功能，优化硬盘性能。
热插拔与热备份：
部分SATA阵列卡支持热插拔功能，可在不关闭系统的情况下更换硬盘。
支持热备份配置，确保在硬盘故障时数据的安全性和系统的稳定性。
管理软件：
配备RAID管理软件，提供灵活的管理功能，方便用户进行配置、监控和维护。

二、应用场景
服务器领域：在需要大容量数据存储、高数据传输率及高数据安全性的场景中，如数据中心、云存储等。
工作站与高端PC：在需要处理大量数据或进行图形、视频编辑等高性能需求的场景中。
数据安全与备份：在需要实现数据冗余存储和备份的场景中，确保数据的安全性和可恢复性。
三、市场产品示例
市场上存在多种SATA阵列卡产品，如：

乐扩4口硬阵列卡：支持RAID 0/1/10，适用于SATA3磁盘SSD阵列卡，提供高性能的数据传输和安全性。
西霸FG-EST17A阵列卡：采用PCI-E 2.0 x4界面，支持高性能的RAID0、RAID1、RAID10，同时支持HyperDuo技术，实现双SSD+双RAID 0/1硬盘配置。
SUNWEIT ST54 PCIe x2 88SE9230 六口SATA-Ⅲ RAID阵列存储扩展卡：提供六口SATA 3.0接口，支持RAID功能，适用于服务器和高端PC。
四、选择建议
在选择SATA阵列卡时，需要考虑以下因素：

RAID级别：根据数据安全和性能需求选择合适的RAID级别。
接口与扩展性：确保阵列卡的接口与现有系统兼容，并考虑未来的扩展需求。
性能与稳定性：选择性能稳定、可靠性高的产品，确保数据的安全性和系统的稳定性。
管理软件：考虑阵列卡是否配备易于使用的管理软件，方便进行配置、监控和维护。
综上所述，SATA阵列卡是提升数据存储性能和安全性的重要硬件产品，在服务器、工作站及高端PC等领域有着广泛的应用。

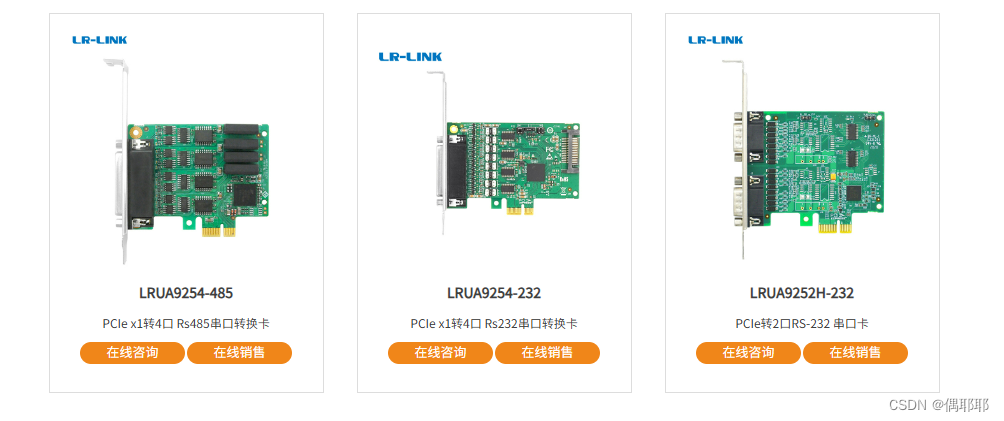

3.工业串口卡

工业串口卡是专为工业环境设计的通信接口卡，用于实现计算机与外部设备之间的串行通信。
一、产品特点
稳定性与可靠性：专为工业环境设计，能够适应各种恶劣条件，确保长期稳定运行。
多种接口支持：提供RS-232、RS-422、RS-485等多种串口接口，满足不同设备的通信需求。
高速传输：支持高速数据传输，提高通信效率。
易于安装与维护：采用标准的PCIe插槽设计，安装简便，同时提供丰富的管理工具和软件支持，方便用户进行配
置和维护。
二、具体产品示例
以联瑞（LR-LINK）品牌下的某款工业串口卡为例：

产品名称：LR-LINK工业串口卡（具体型号可能因产品更新而有所不同）
接口类型：PCIe x1/x4/x8（根据具体型号而定）
串口数量：多串口设计，如4串口、8串口等，具体数量根据产品型号而定。
支持协议：支持RS-232、RS-422、RS-485等多种串口协议。
性能参数：
传输速率：高达数Mbps（具体数值根据产品型号和接口类型而定）。
缓冲大小：提供足够的缓冲空间，确保数据传输的稳定性和连续性。
电气隔离：部分高端型号可能提供电气隔离功能，增强系统的抗干扰能力。
应用场景：广泛应用于工业自动化、机器人控制、数据采集与监控等领域。

4.内存扩展卡

一、产品概述
产品名称：PCIe 5.0 x8转双槽位DDR5内存扩展卡（型号LRDR9G91-2I）

设计厂商：深圳市联瑞电子有限公司

主控方案：基于澜起主控方案

二、主要特点
高性能接口：
接口类型：PCIe 5.0 x8，支持高达32GT/s的数据传输速率，为系统提供强大的带宽和快速的数据访问能力。
内存规格：符合JEDEC DDR5规范，支持DDR5 RDIMM，最高速率可达DDR5-5600*2，提供出色的内存性能和响应速度。
扩展性与兼容性：
双槽位设计：能够同时容纳两块DDR5内存模块，最大限度地提升系统内存容量和性能。
CXL 2.0规范：符合CXL 2.0规范，为未来的扩展性和互操作性提供了保障。
稳定性与可靠性：
散热系统：精心设计的散热系统，确保在高负载和长时间运行下的稳定性。
电源供应：稳定的电源供应，进一步保障产品的可靠性。
三、产品规格
控制器：Montage
PCIe总线：PCIe 5.0 (32GT/s) x8
挡板高度：半高及全高配置
功耗：
最小功耗：11.184W
最大功耗：12.504W
CPU版本：需第四代可扩展英特尔®至强®处理器及以上
操作系统支持：包括Windows 10/11、多种Linux发行版（如Deepin、银河麒麟、RHEL/Centos、Ubuntu、SUSE等）以及国产操作系统（如中兴新支点、统信UOS、红旗Asianux等）
四、应用场景
该内存扩展卡适用于需要大内存容量和高速数据访问的计算和数据中心环境，如高性能计算（HPC）、大数据分析、云计算等领域。

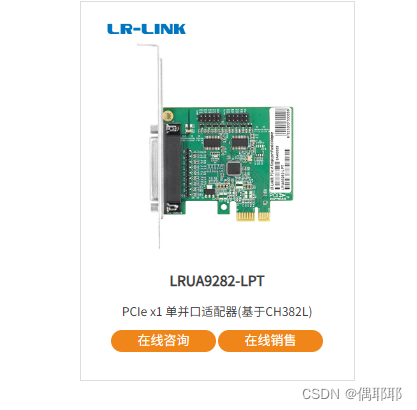

5.并口卡

单并口卡（也称为并口扩展卡或并口转接卡）的产品种类繁多，这些产品主要用于扩展计算机的并口接口，
以便连接打印机、扫描仪等并口设备

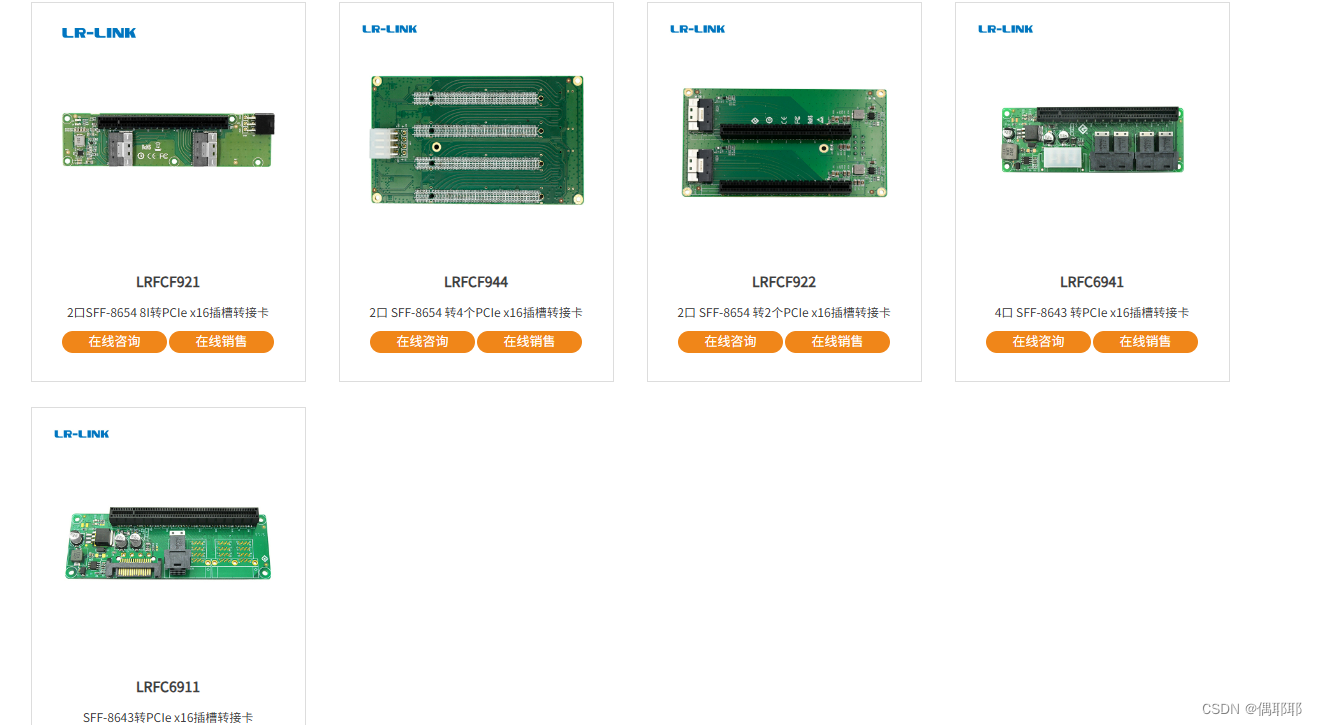

6.PCIe扩展卡

是一种用于扩展计算机PCIe（Peripheral Component Interconnect Express）插槽功能的硬件设备。它们
允许用户通过PCIe接口连接更多设备或提升现有设备的性能。

一、PCIe扩展卡类型

PCIe转M.2扩展卡
功能：将PCIe插槽转换为M.2接口，用于连接M.2 SSD（固态硬盘）或其他M.2设备。
特点：提供高速数据传输，支持PCIe 4.0/3.0等标准，部分产品支持多盘位扩展。
市场品牌与型号：
佳翼(JEYI)：PCIe转M.2转接卡，NVMe转接卡，支持PCIe X1/X4/X8/X16，全速M.2 Gen3扩展卡。
绿联(UGREEN)：Pcie转M.2 NVMe拓展卡，兼容Pcie4.0/3.0，适用于台式主机电脑机箱。

PCIe转USB扩展卡
功能：增加USB接口数量或提升USB接口性能（如USB 3.0/3.1/3.2等）。
特点：支持多口扩展，部分产品提供高速数据传输和独立供电。
市场品牌与型号：
SSU：台式机电脑USB3.0扩展卡，四口PCI-E转USB3.0转接卡。
EB-LINK：PCIe转4口USB3.0扩展卡，台式机电脑内置四口USB转接卡HUB集线卡。

PCIe转SATA扩展卡
功能：将PCIe插槽转换为SATA接口，用于连接SATA硬盘或光驱等设备。
特点：支持多盘位扩展，部分产品提供RAID功能。
市场品牌与型号：
佳翼(JEYI)：PCIE转SATA3.0阵列卡，5盘位串口机械硬盘转接卡。
乐扩：SATA3扩展卡6口PCIE转接卡，支持SSD固态机械硬盘。

PCIe转其他接口扩展卡
如PCIe转Type-C、PCIe转串口/并口等，满足不同用户的特殊需求。

二、功能与应用场景
功能：PCIe扩展卡主要功能是扩展计算机的接口数量和类型，提升数据传输速度和性能。
应用场景：
数据中心：用于服务器扩展，提升存储和IO性能。
工作站与高性能计算机：满足专业软件和多任务处理对接口和性能的需求。
个人电脑：增加USB接口数量，连接更多外设；升级存储设备，提升读写速度。

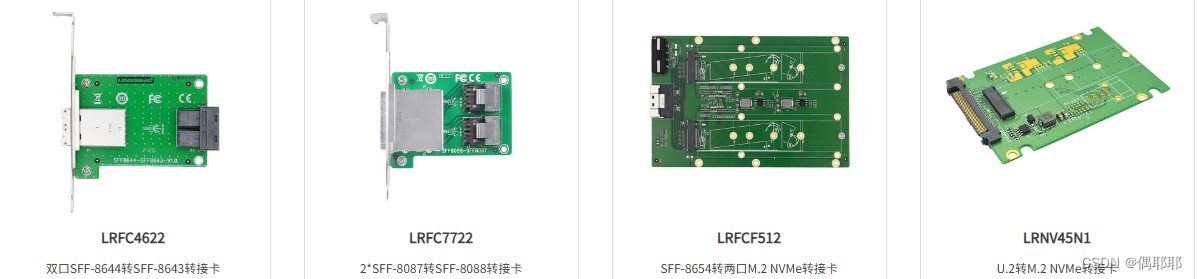

7.硬盘转接板

硬盘转接板（或称硬盘转接卡、硬盘适配器）是一种用于连接不同接口或类型的硬盘与计算机主板或其他存储
控制器的硬件设备。它允许用户在不更换原有硬盘或存储设备的前提下，通过转接板实现接口的转换或扩展，
以满足不同的使用需求。

一、定义与功能
定义：硬盘转接板是一种电子设备，用于将一种硬盘接口转换为另一种接口，或者将硬盘连接到不同的存储控制器上。

功能：

接口转换：如将IDE（并口）硬盘转换为SATA（串口）接口，或将M.2 NVMe SSD通过转接板连接到PCIe插槽上。
扩展接口：提供额外的硬盘接口，以增加计算机可连接的硬盘数量。
兼容性提升：使旧式硬盘能够在新式计算机上继续使用，或者让新式硬盘适应旧式计算机。
二、类型与分类
根据功能和用途的不同，硬盘转接板可以分为多种类型，包括但不限于：

IDE转SATA转接板：用于将IDE接口的硬盘转换为SATA接口，以适应现代计算机主板的接口标准。
SATA转M.2转接板：允许用户将M.2 NVMe SSD通过转接板连接到PCIe插槽上，以提升存储性能。
PCIe扩展卡：虽然不完全等同于硬盘转接板，但某些PCIe扩展卡（如PCIe转SATA扩展卡）也具有硬盘转接的功能，可以连接多个SATA硬盘。
硬盘转接架/盒：虽然它们更偏向于物理支架或盒子，但某些硬盘转接架/盒也集成了转接板的功能，用于将2.5寸硬盘转换为3.5寸硬盘的安装形式，并提供SATA接口或其他接口的连接。
三、特点与优势
灵活性：通过转接板，用户可以灵活地连接不同类型的硬盘，满足不同的存储需求。
兼容性：提升了硬盘与计算机主板或其他存储控制器的兼容性，使旧式硬盘能够在新式计算机上继续使用。
扩展性：增加了计算机可连接的硬盘数量，提升了存储容量和性能。
便捷性：部分转接板采用即插即用设计，安装和拆卸方便快捷。

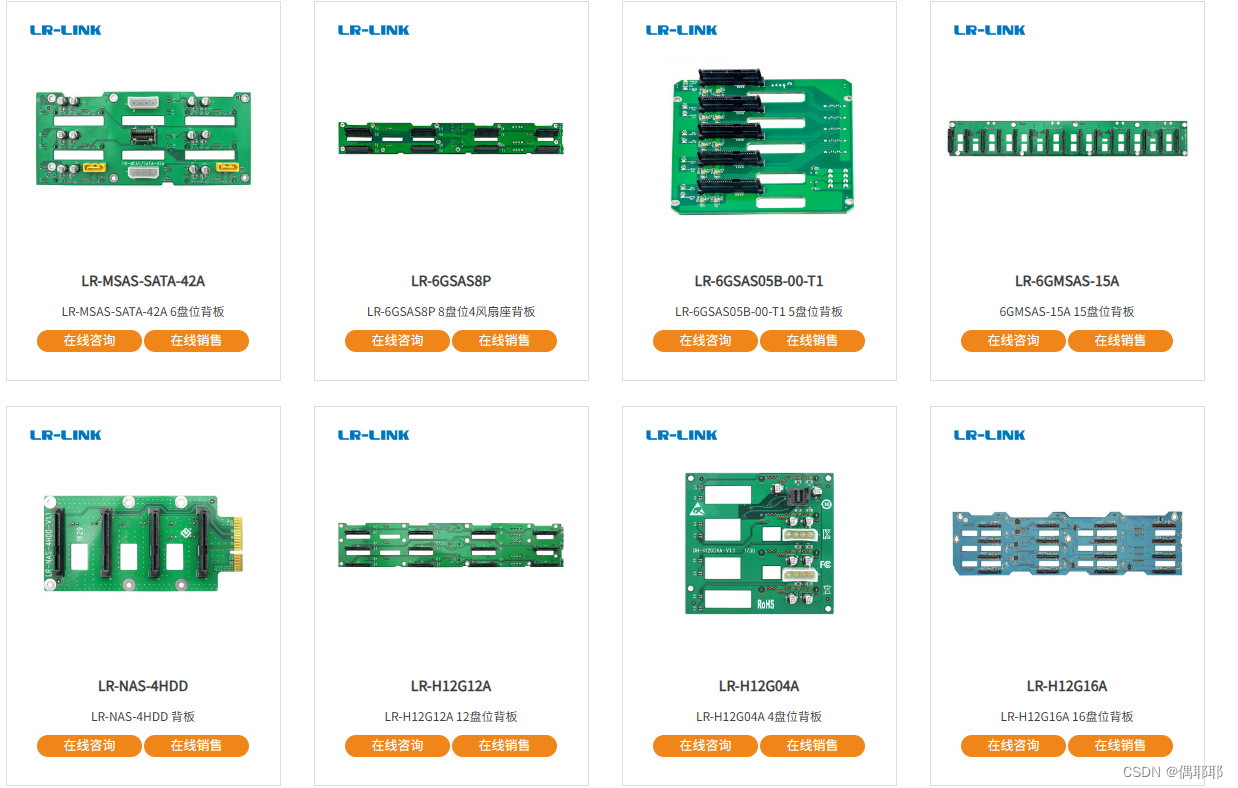

8.服务器定制化背板

服务器定制化背板是针对特定服务器需求而设计和制造的背板组件，它集成了多种功能以满足客户对服务器性
能、扩展性、可靠性和灵活性的要求。

一、功能
连接扩展插槽：
定制化背板通常设计有多个扩展插槽，用于连接各种扩展卡，如图形卡、网卡、存储控制卡等。这些插槽支持不同类型的插件设备，提升了服务器的扩展功能和灵活性。
连接存储设备：
背板上配备多个存储接口（如SATA、SAS等），用于连接硬盘驱动器、固态硬盘等存储设备。这些接口支持大容量数据的处理和存储，满足服务器对存储性能的需求。
连接内存模块：
背板上设置多个内存插槽，用于连接服务器内存模块。内存模块是服务器高速运行和数据处理的关键组件，通过定制化背板，可以优化内存布局，提升服务器的运算效率。
连接主板各个部件：
背板还负责连接主板的各个部件，如处理器、电源模块、散热模块等。通过定制化设计，确保各个部件之间的协同工作，保证服务器的正常运行和稳定性。
提供供电接口：
背板设计有多个供电接口，用于连接电源线。这些接口提供稳定的电源供应，确保服务器在高负载下的稳定运行。
数据传输：
定制化背板充当数据通信介质，负责在服务器内部各个组件之间传递数据。其设计可支持高速通信，以满足大规模数据传输的需求。
二、特点
按需定制：
定制化背板根据客户的具体需求进行设计和制造，包括接口数量、类型、布局等各个方面。这种定制化的生产方式确保了背板与服务器其他组件的完美匹配。
高性能：
定制化背板采用高质量的材料和先进的制造工艺，确保数据传输和电源供应的高效性和稳定性。同时，通过优化布局和设计，提升服务器的整体性能。
高可靠性：
定制化背板经过严格的质量控制和测试，确保其在各种恶劣环境下都能稳定工作。同时，通过冗余设计和备份方案，提高服务器的可靠性和可用性。
灵活性：
定制化背板支持多种扩展插槽和接口，方便用户根据实际需求进行升级和扩展。同时，通过模块化设计，用户可以轻松更换或升级背板上的组件。
三、优势
降低成本：
定制化背板根据客户需求进行生产，避免了不必要的浪费和库存积压。同时，通过优化设计和生产流程，降低了生产成本和客户的采购成本。
