paper：CvT: Introducing Convolutions to Vision Transformers

official implementation：https://github.com/microsoft/CvT

出发点

该论文的出发点是改进Vision Transformer (ViT) 的性能和效率。传统的ViT在处理图像分类任务时虽然表现出色，但在数据量较小的情况下，其表现不如同等规模的卷积神经网络（CNN）。研究人员认为这是因为ViT缺乏CNN固有的一些有利特性，如对局部空间信息的捕捉能力。本文提出通过在ViT结构中引入卷积操作来弥补这一不足，以获得更好的性能和鲁棒性。

创新点

本文解决了如何在保持ViT优点（如动态注意力机制、全局上下文建模和更好的泛化能力）的同时，引入卷积神经网络的优点（如局部感受野、权重共享和空间下采样）。具体来说，论文通过引入卷积的方式来增强ViT的局部信息捕捉能力和计算效率，从而在各种图像分类任务中取得更好的表现。具体如下

卷积token embedding层：在ViT的结构中引入卷积embedding层，通过卷积操作将图像转换为token，同时保留局部空间信息。这种方法使模型能够在多个阶段逐步减少令token序列长度，同时增加token特征维度，类似于CNN的设计。
卷积projection：标准Transformer模块中的线性投影替换为卷积投影。通过深度可分离卷积操作，进一步捕捉局部空间上下文，并减少注意力机制中的语义模糊性。此外，卷积投影的步幅可用于对key和value矩阵进行下采样，从而显著提高计算效率。
无需位置编码：实验表明，CvT模型可以在不使用位置编码的情况下取得良好的性能，这简化了模型设计，尤其适用于处理高分辨率图像任务。

方法介绍

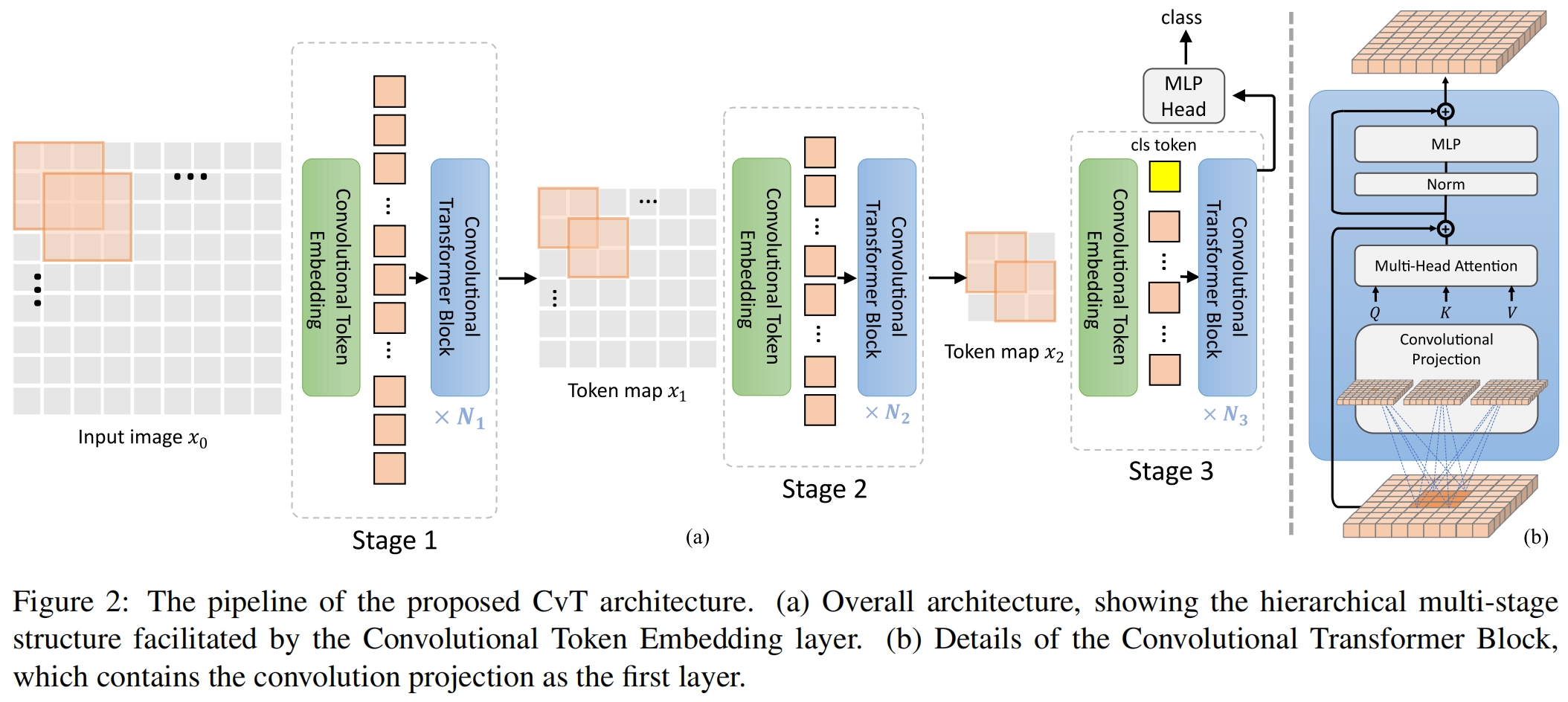

CvT的整体pipeline如图2所示。作者将两种基于卷积的operation引入Vision Transformer中，即Convolutional Token Embedding和Convolutional Projection。如图2(a)所示，借鉴了CNN采用了一个多个stage的层级设计，本文一共包含三个stage。每个stage包括两部分，首先输入图片（或reshape后的二维token map）经过Convolutional Token Embedding层的处理，具体是通过一个重叠的卷积实现。这使得每个stage可以逐渐减少token的数量（即特征分辨率）并增加token的宽度（即特征的维度），从而实现空间降采样并增加特征表示的丰富性。和之前的各种视觉Transformer不同，本文在这里并没有加上一个位置编码。接下来是堆叠的多个本文提出的Convolutional Transformer Block如图2(b)所示，其中一个深度可分离卷积作为卷积投影分别作用于query、key和value。class token只在最后一个stage添加，最后通过一个MLP head得到最终的输出预测类别。

Convolutional Token Embedding

给定一张图片或前一个stage输出并reshape成二维的token map \(x_{i-1}\in \mathbb{R}^{H_{i-1}\times W_{i-1}\times C_{i-1}}\) 作为当前stage \(i\) 的输入，我们学习一个卷积 \(f(\cdot)\) 将 \(x_{i-1}\) 映射到新的token \(f(x_{i-1})\)，卷积核大小为 \(s\times s\)，步长为 \(s-o\)，padding为 \(p\)。新的token map \(f(x_{i-1})\in \mathbb{R}^{H_i\times W_i\times C_i}\) 的高和宽分别为

\(f(x_{i-1})\) 然后展平成 \(H_iW_i\times C_i\) 的shape并经过layer normalization处理，然后作为输入到stage \(i\) 的后续transformer block中。

Convolution Token Embedding层使得我们可以通过调整卷积的参数来调整每个stage的token特征维度和数量。通过这种方式，每个stage我们逐渐减少token序列的长度同时增加token特征的维度，使得token能够在越来越大的空间中表示越来越复杂的视觉模式，类似于CNN的特征层。

Convolutional Projection for Attention

本文提出的卷积映射层的目的是实现对局部context的额外建模，并通过对 \(K\) 和 \(V\) 矩阵降采样来提高效率。

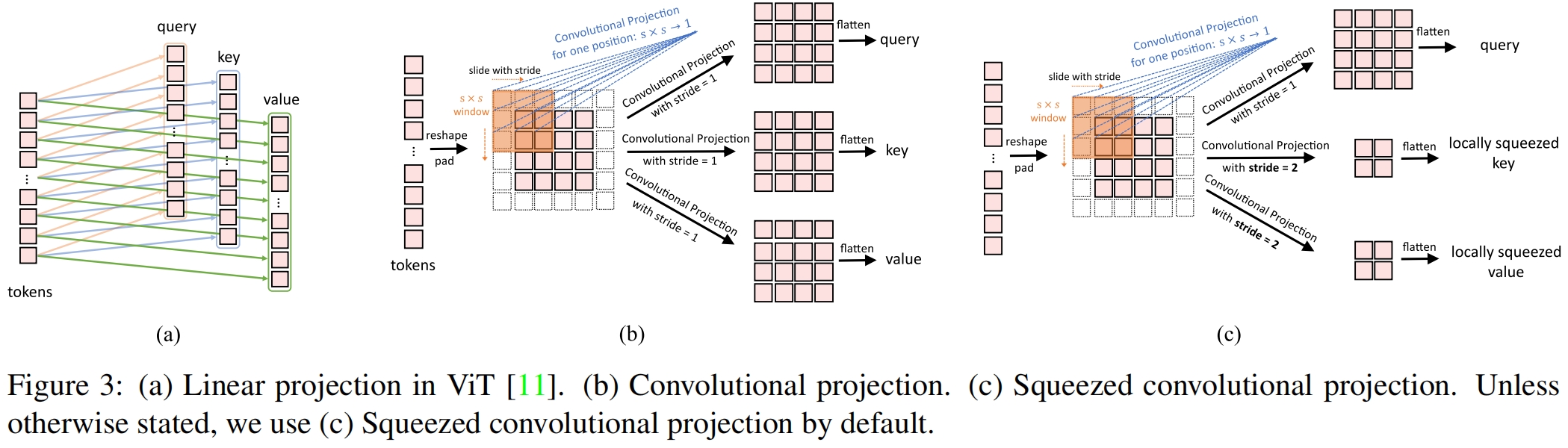

图3(a)展示了ViT中使用的position-wise线性投影，图3(b)展示了本文提出的 \(s\times s\) 卷积投影。如图3(b)所示，tokens首先reshape成一个2D token map，然后通过一个深度可分离卷积实现卷积投影。最后再将projected tokens展平成1D作为后续的输入，如下

其中 \(x_i^{q/k/v}\) 是 \(i\) 层 \(Q/K/V\) 矩阵的token输入，\(conv2d\) 是一个深度可分离卷积具体实现为：\(Depthwise\ Con2d\rightarrow BatchNorm2d\rightarrow Pointwise\ Conv2d\)，\(s\) 表示卷积核大小。原始的position-wise线性投影可以通过1x1卷积实现，因此这里新的卷积投影可以看作是一种推广。

实验结果

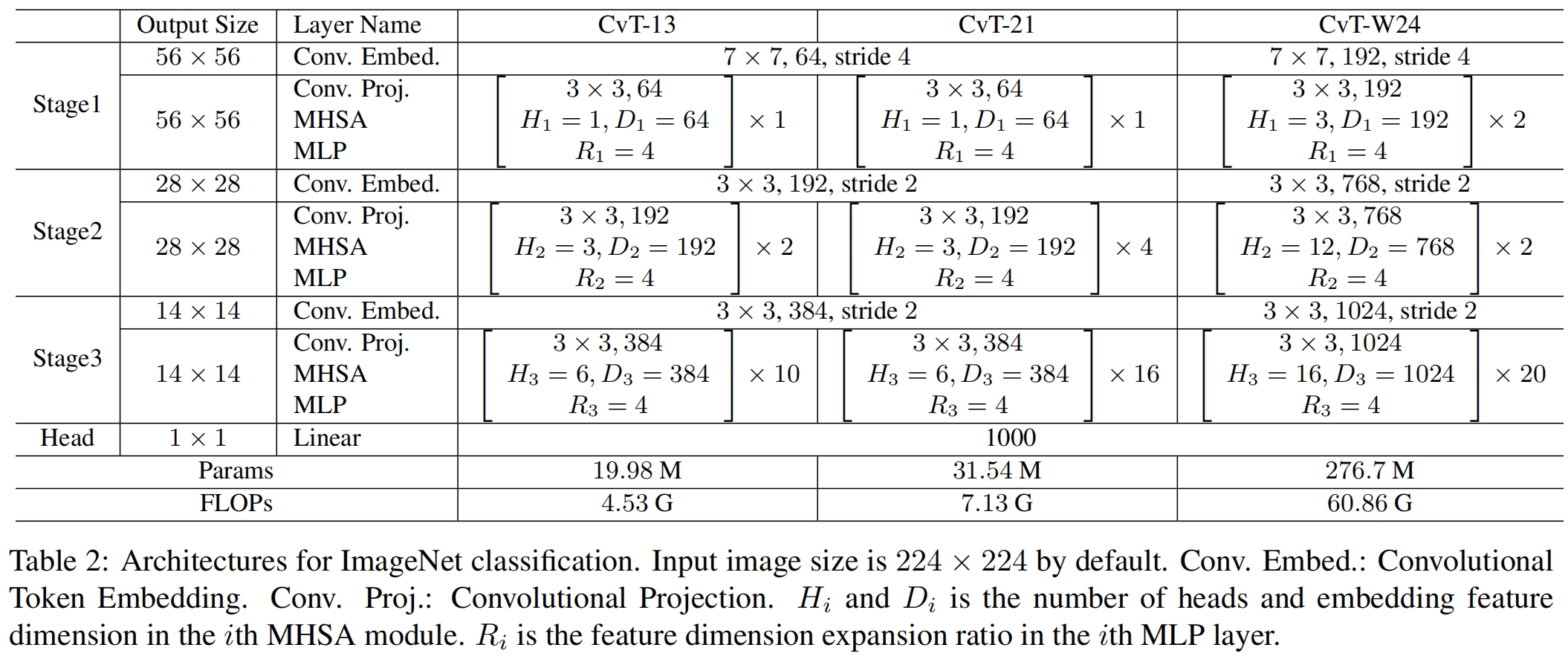

作者设计三种不同size的模型如表2所示，其中CvT-X中的X表示模型总共的transformer block的数量。CvT-224中的W表示Wide。

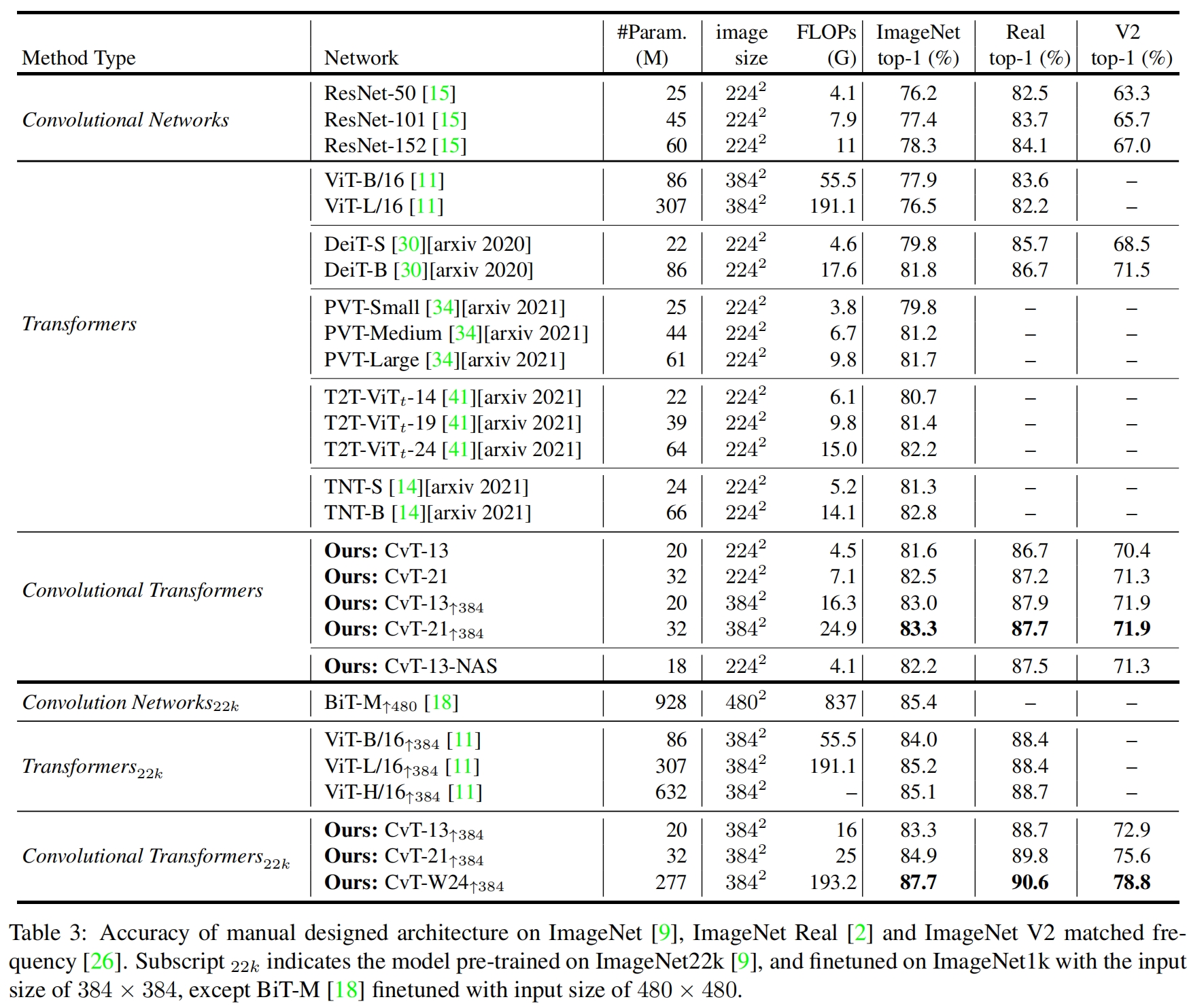

表3是在ImageNet数据集上和其它SOTA模型的对比。

代码解析

这里的代码是官方实现，convolutional token embedding的代码如下，在每个stage的开始都会首先经过ConvEmbed，以cvt-13为例，一共3个stage，patch_size=[7, 3, 3]，patch_stride=[4, 2, 2]，patch_padding=[2, 1, 1]。

class ConvEmbed(nn.Module):
    """ Image to Conv Embedding

    """

    def __init__(self,
                 patch_size=7,
                 in_chans=3,
                 embed_dim=64,
                 stride=4,
                 padding=2,
                 norm_layer=None):
        super().__init__()
        patch_size = to_2tuple(patch_size)
        self.patch_size = patch_size

        self.proj = nn.Conv2d(
            in_chans, embed_dim,
            kernel_size=patch_size,
            stride=stride,
            padding=padding
        )
        self.norm = norm_layer(embed_dim) if norm_layer else None

    def forward(self, x):
        x = self.proj(x)

        B, C, H, W = x.shape
        x = rearrange(x, 'b c h w -> b (h w) c')
        if self.norm:
            x = self.norm(x)
        x = rearrange(x, 'b (h w) c -> b c h w', h=H, w=W)

        return x

Attention的代码如下，在forward函数中会首先调用forward_conv得到q、k、v，这里的forward_conv就是本文提出的conv projection，在函数_build_projection中method='dw_bn'，因此三个投影都是通过深度可分离卷积实现的。在self.forward_conv后就是普通的计算attention的过程了。

class Attention(nn.Module):
    def __init__(self,
                 dim_in,
                 dim_out,
                 num_heads,
                 qkv_bias=False,
                 attn_drop=0.,
                 proj_drop=0.,
                 method='dw_bn',
                 kernel_size=3,
                 stride_kv=1,
                 stride_q=1,
                 padding_kv=1,
                 padding_q=1,
                 with_cls_token=True,
                 **kwargs
                 ):
        super().__init__()
        self.stride_kv = stride_kv
        self.stride_q = stride_q
        self.dim = dim_out
        self.num_heads = num_heads
        # head_dim = self.qkv_dim // num_heads
        self.scale = dim_out ** -0.5
        self.with_cls_token = with_cls_token

        self.conv_proj_q = self._build_projection(
            dim_in, dim_out, kernel_size, padding_q,
            stride_q, 'linear' if method == 'avg' else method
        )
        self.conv_proj_k = self._build_projection(
            dim_in, dim_out, kernel_size, padding_kv,
            stride_kv, method
        )
        self.conv_proj_v = self._build_projection(
            dim_in, dim_out, kernel_size, padding_kv,
            stride_kv, method
        )

        self.proj_q = nn.Linear(dim_in, dim_out, bias=qkv_bias)
        self.proj_k = nn.Linear(dim_in, dim_out, bias=qkv_bias)
        self.proj_v = nn.Linear(dim_in, dim_out, bias=qkv_bias)

        self.attn_drop = nn.Dropout(attn_drop)
        self.proj = nn.Linear(dim_out, dim_out)
        self.proj_drop = nn.Dropout(proj_drop)

    def _build_projection(self,
                          dim_in,
                          dim_out,
                          kernel_size,
                          padding,
                          stride,
                          method):
        if method == 'dw_bn':
            proj = nn.Sequential(OrderedDict([
                ('conv', nn.Conv2d(
                    dim_in,
                    dim_in,
                    kernel_size=kernel_size,
                    padding=padding,
                    stride=stride,
                    bias=False,
                    groups=dim_in
                )),
                ('bn', nn.BatchNorm2d(dim_in)),
                ('rearrage', Rearrange('b c h w -> b (h w) c')),
            ]))
        elif method == 'avg':
            proj = nn.Sequential(OrderedDict([
                ('avg', nn.AvgPool2d(
                    kernel_size=kernel_size,
                    padding=padding,
                    stride=stride,
                    ceil_mode=True
                )),
                ('rearrage', Rearrange('b c h w -> b (h w) c')),
            ]))
        elif method == 'linear':
            proj = None
        else:
            raise ValueError('Unknown method ({})'.format(method))

        return proj

    def forward_conv(self, x, h, w):
        if self.with_cls_token:
            cls_token, x = torch.split(x, [1, h*w], 1)

        x = rearrange(x, 'b (h w) c -> b c h w', h=h, w=w)

        if self.conv_proj_q is not None:
            q = self.conv_proj_q(x)
        else:
            q = rearrange(x, 'b c h w -> b (h w) c')

        if self.conv_proj_k is not None:
            k = self.conv_proj_k(x)
        else:
            k = rearrange(x, 'b c h w -> b (h w) c')

        if self.conv_proj_v is not None:
            v = self.conv_proj_v(x)
        else:
            v = rearrange(x, 'b c h w -> b (h w) c')

        if self.with_cls_token:
            q = torch.cat((cls_token, q), dim=1)
            k = torch.cat((cls_token, k), dim=1)
            v = torch.cat((cls_token, v), dim=1)

        return q, k, v

    def forward(self, x, h, w):
        if (
            self.conv_proj_q is not None
            or self.conv_proj_k is not None
            or self.conv_proj_v is not None
        ):
            q, k, v = self.forward_conv(x, h, w)

        q = rearrange(self.proj_q(q), 'b t (h d) -> b h t d', h=self.num_heads)
        k = rearrange(self.proj_k(k), 'b t (h d) -> b h t d', h=self.num_heads)
        v = rearrange(self.proj_v(v), 'b t (h d) -> b h t d', h=self.num_heads)

        attn_score = torch.einsum('bhlk,bhtk->bhlt', [q, k]) * self.scale
        attn = F.softmax(attn_score, dim=-1)
        attn = self.attn_drop(attn)

        x = torch.einsum('bhlt,bhtv->bhlv', [attn, v])
        x = rearrange(x, 'b h t d -> b t (h d)')

        x = self.proj(x)
        x = self.proj_drop(x)

        return x
