今天在Voron design官网下载了Voron2.4机器的3D图档STEP格式,当我兴奋地用Solidworks打开Step格式的CAD文档时提示“遇到无效的记录索引”,傻眼了,无法跳过打开。于是网上搜索解决办法。有了如下的的亲测有效的解决办法。

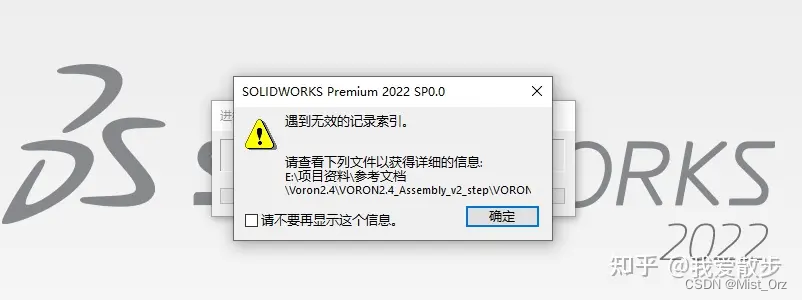

打开时提示遇到无效的记录索引

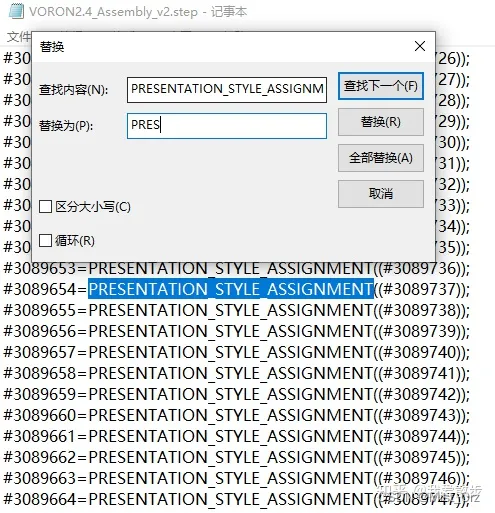

一,用记事本打开STEP文档,搜索并将 PRESENTATION_STYLE_ASSIGNMENT 替换成 PRES 然后保存。

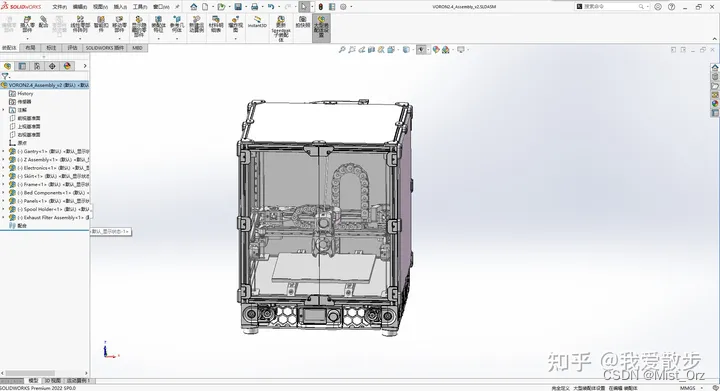

二,再次用Solidworks打开Step格式的CAD文档,成功打开。
