模块使用——震动开关模块

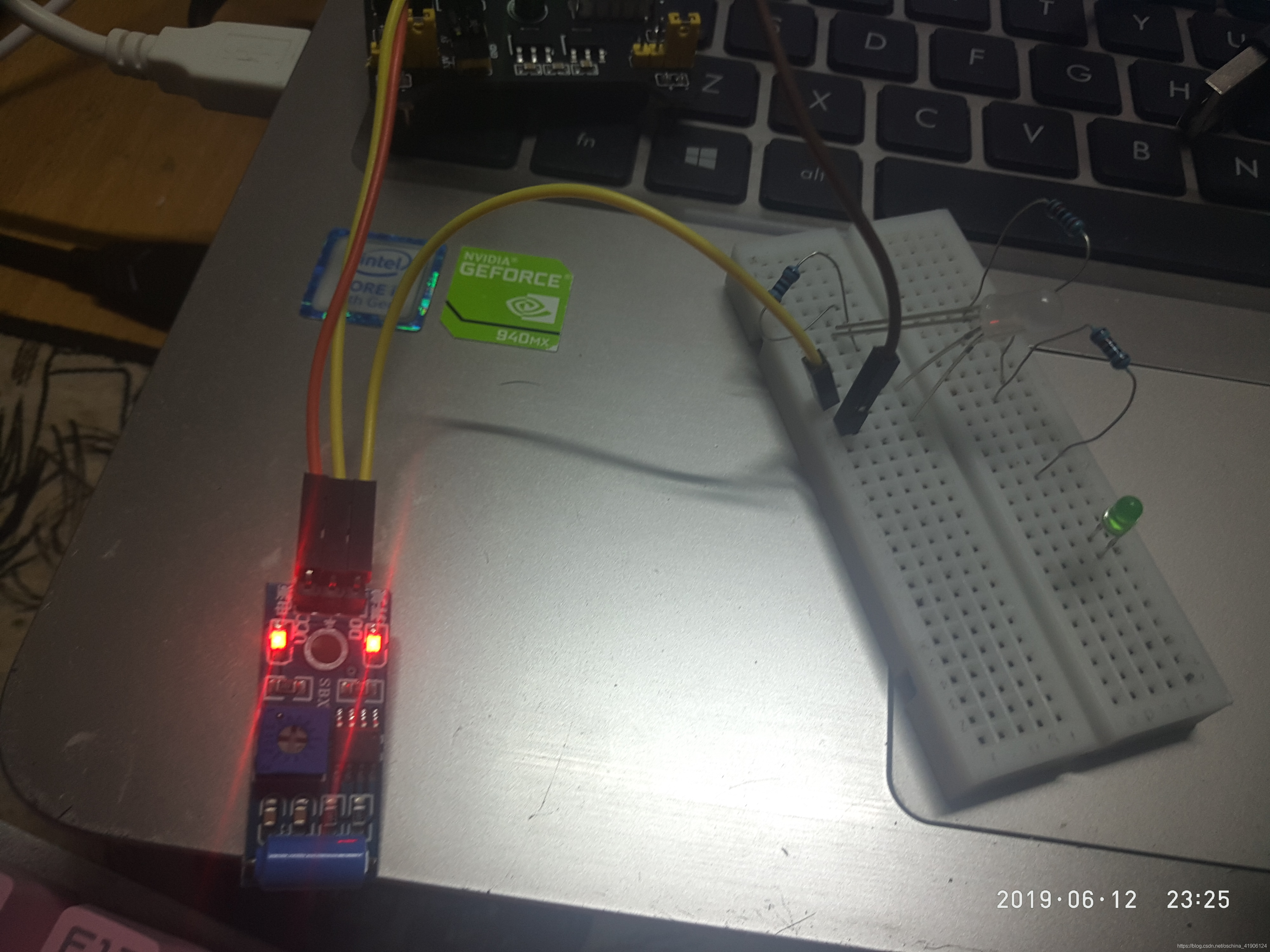

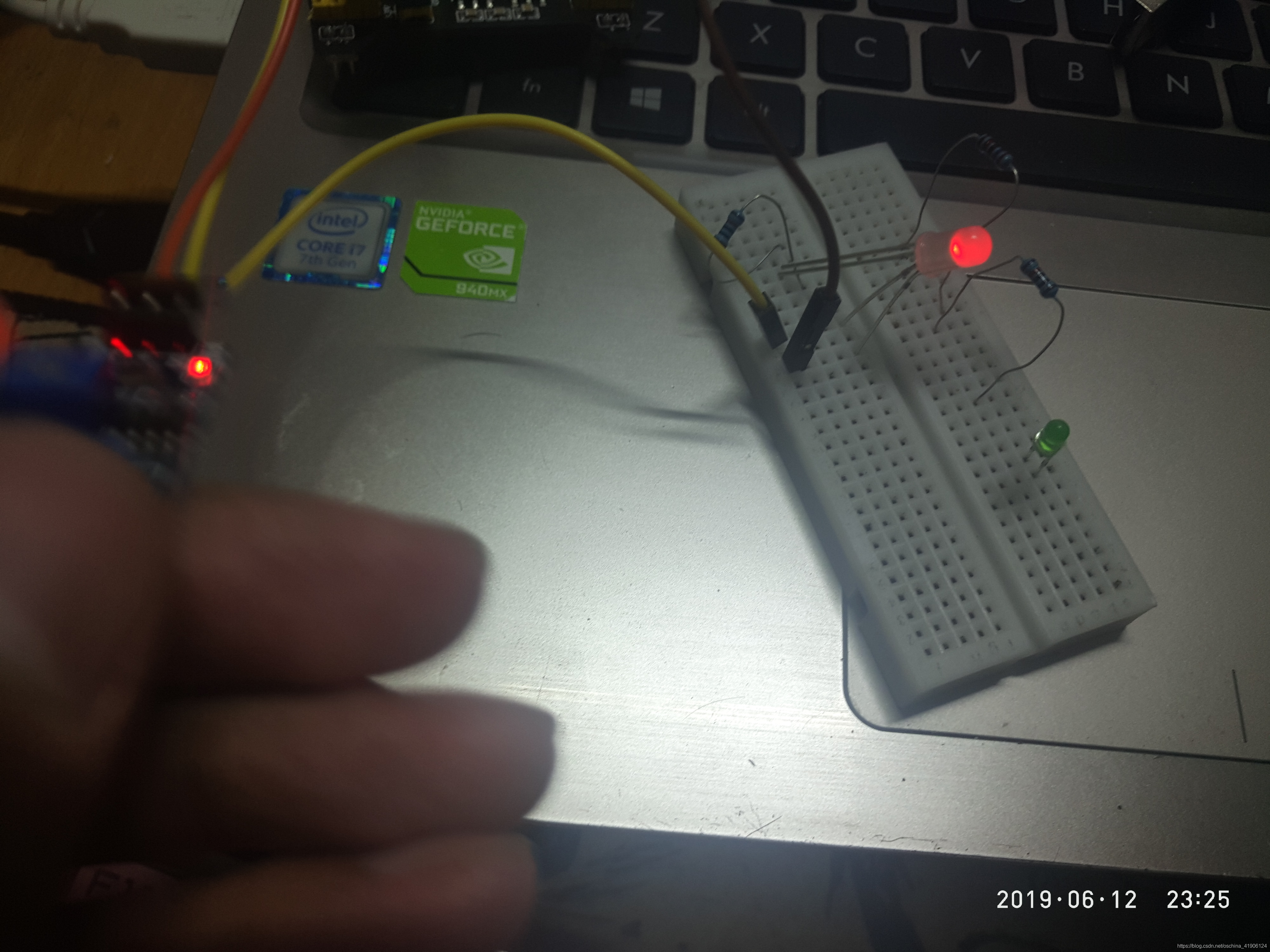

模块实物

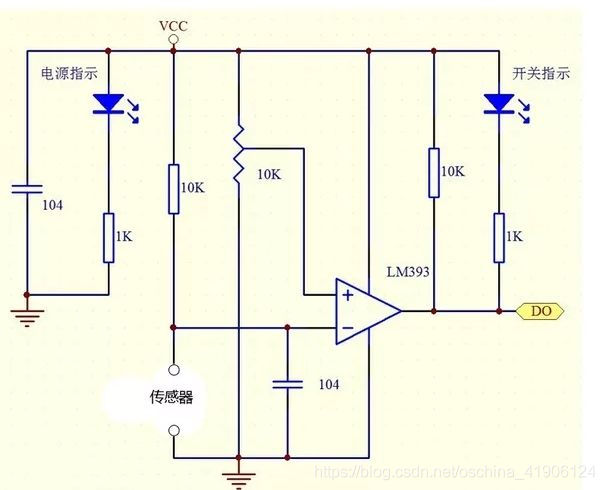

模块电路图
模块使用说明

用途:
用于各种震动触发作用,报盗报警,智能小车,地震报警,摩托车报警等。

模块特色:

1、采用本公司生产的S W-420常闭型震动传感器,。

2、比较器输出,信号干净,波形好,驱动能力强,超过15mA3、工作电压3.3V-5V

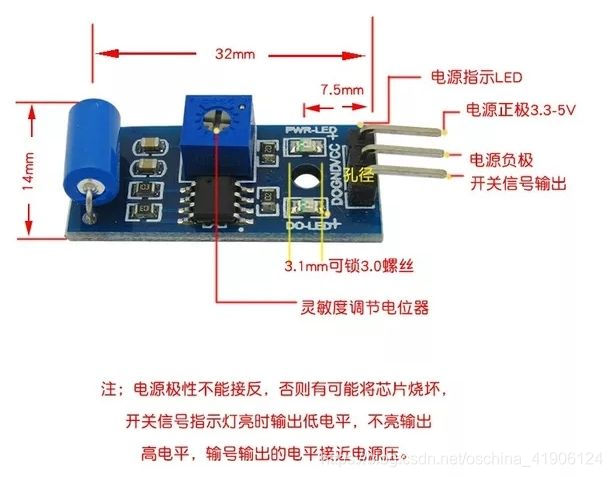

4、 输出形式:数字开关量输出( 0和1 )5、设有固定螺栓孔，方便安装6、小板PCB尺寸: 3.2cm x 1.4cm7、使用宽电压LM393比较器

模块使用说明:

1、 产品不震动时,震动开关呈闭合导通状态,输出端输出低电平,红色指示灯亮;

2、 产品震动时,震动开关瞬间断开,输出端输出高电平,红色指示灯不亮;

3、输出端可以与单片机直接相连,通过单片机来检测高低电平,由此来检测环境是否有震动,起到报警作用

模块连线说明

个人备注
