MicroUSB是一种便携版本的USB2.0标准，比MiniUSB更小，支持OTG功能，适用于高速数据传输和充电，广泛用于手机、PDA等小型设备。Micro-USB连接器具有10000次插拔寿命，特别设计为盲插结构，兼容USB1.1和USB2.0，是车载充电的理想选择。

http://www.dzsc.com/data/2018-3-9/114650.html

micro usb接口介绍

　　Micro USB是USB 2.0标准的一个便携版本，比部分手机使用的Mini USB接口更小，Micro-USB是Mini-USB的下一代规格，由USB标准化组织美国USB Implementers Forum（USB-IF）于2007年1月4日制定完成。Micro-USB 支持OTG，和Mini-USB一样，也是5pin的。Micro系列的定义包括标准设备使用的Micro-B系列插槽；OTG设备使用的Micro-AB插槽；Micro-A和Micro-B插头，还有线缆。Micro系列的独特之处是他们包含了不锈钢外壳，万次插拔不成问题。从2017年欧盟将全面统一使用MicroUSB端口充电器。

　　Micro-USB连接器比标准USB和Mini-USB连接器更小，节省空间，具有高达10000次的插拔寿命和强度，盲插结构设计。Micro-USB标准支持目前USB的OTG功能，即在没有主机（例如个人电脑）的情况下，便携设备之间可直接实现数据传输，兼容USB1.1 （低速：1.5Mb/s，全速：12Mb/s）和USB 2.0（高速：480Mb/s），同时提供数据传输和充电，特别适用于高速（HS）或更高速率的数据传输，是连接小型设备（如手机，PDA，数码相机，数码摄像机和便携数字播放器等等）的选择。同时也能为车载提供方便，只需要USB车载充电器，再加MICRO USB数据线进行手机应急充电。并且在车上面直接有5V 输出接口接上MICRO USB线为手机充电。MICRO USB通用性广，使用方便。

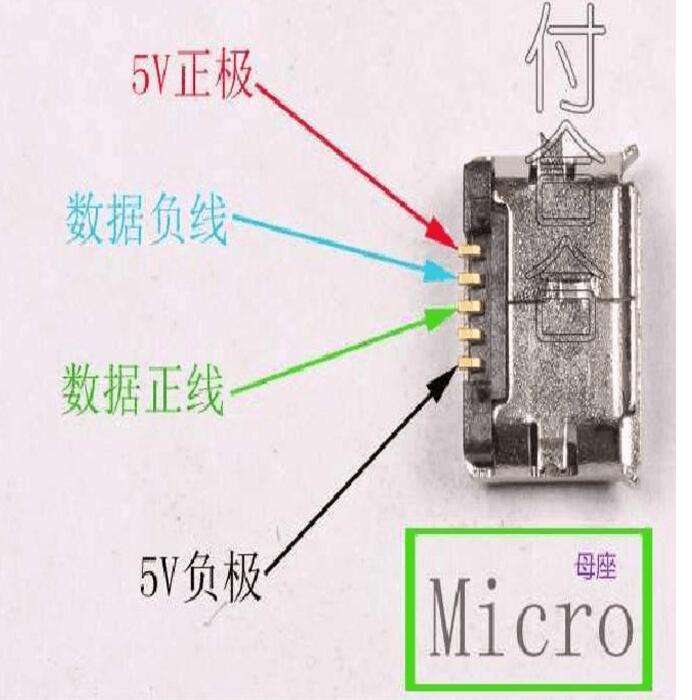

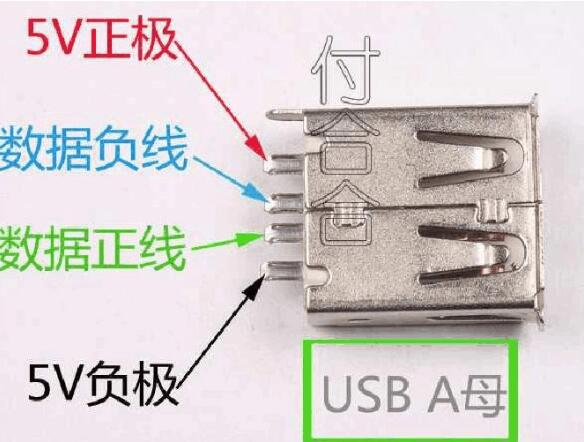

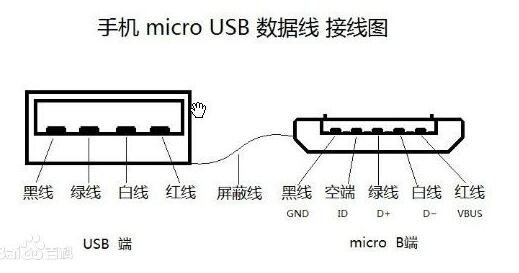

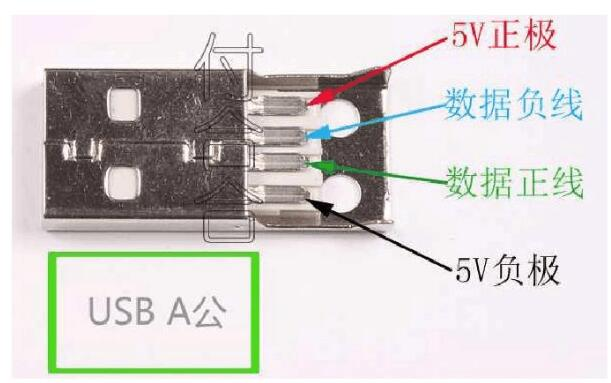

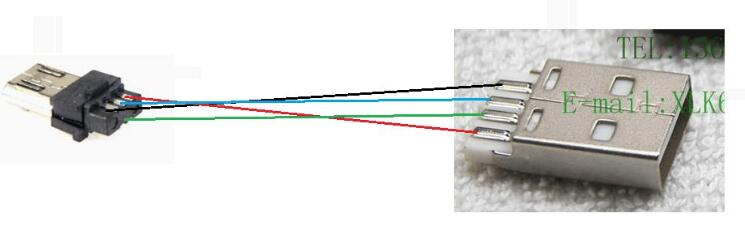

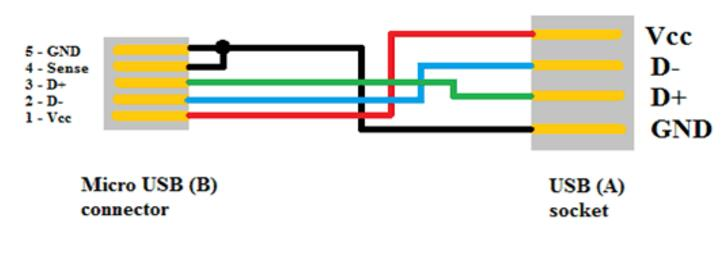

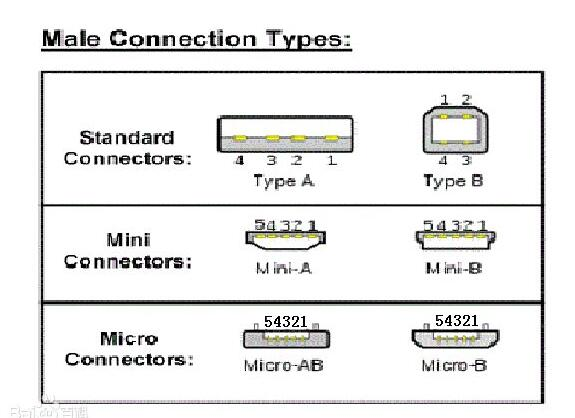

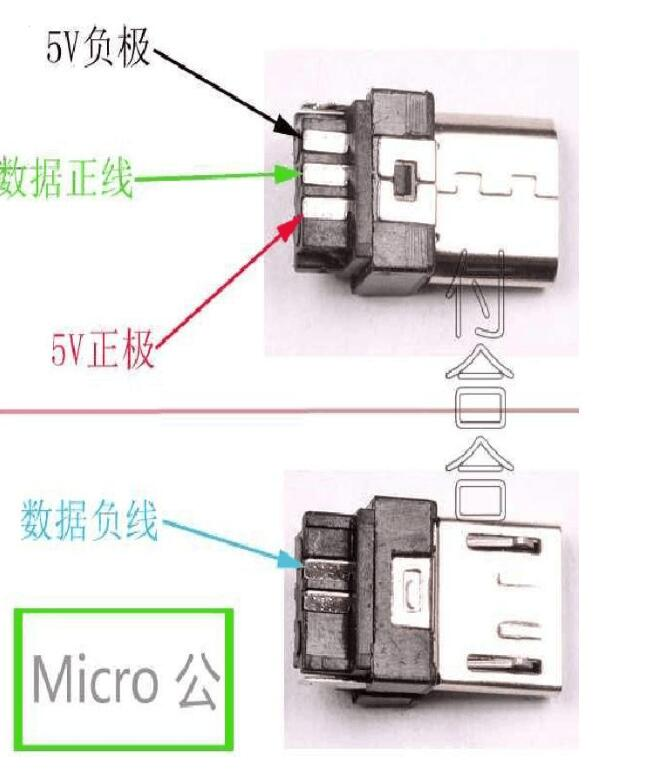

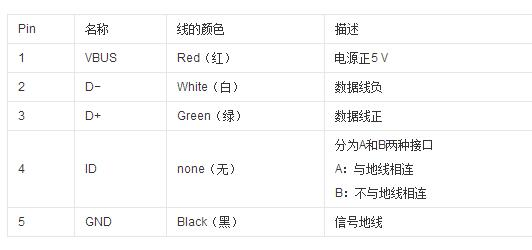

　　 micro usb接口定义图_micro usb接线图
