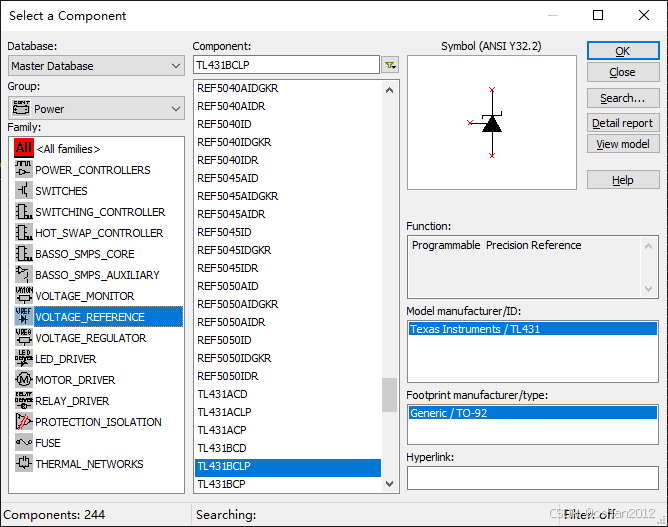

TL431
Group:Power
Family: VOLTAGE_REFERENCE 电压参考
Component: TL431XXX

在这里插入图片描述

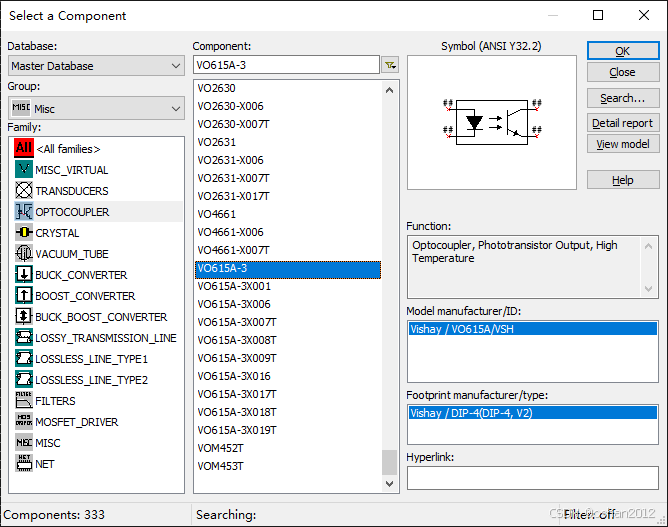

光耦
Group:Misc
Family: OPTOCOUPLER 光耦
Component: XXX 没有PC817
在这里插入图片描述

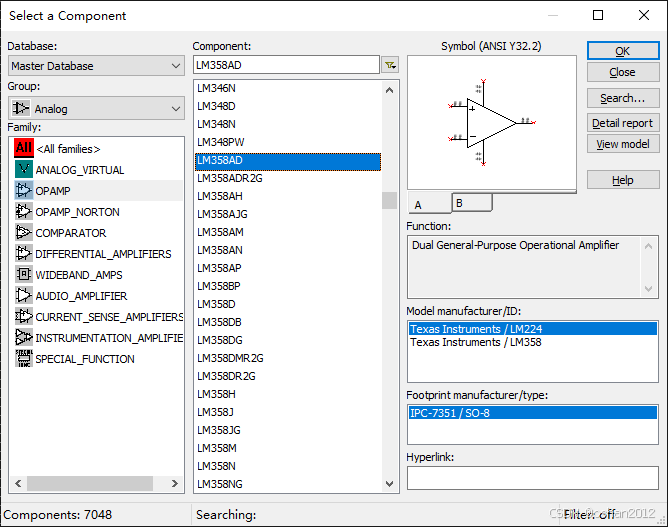

运放
Analog->OPAMP->LM358XX
在这里插入图片描述
