MATLAB Simulink单相小电流系统接地故障仿真模型及电压、电流波形分析

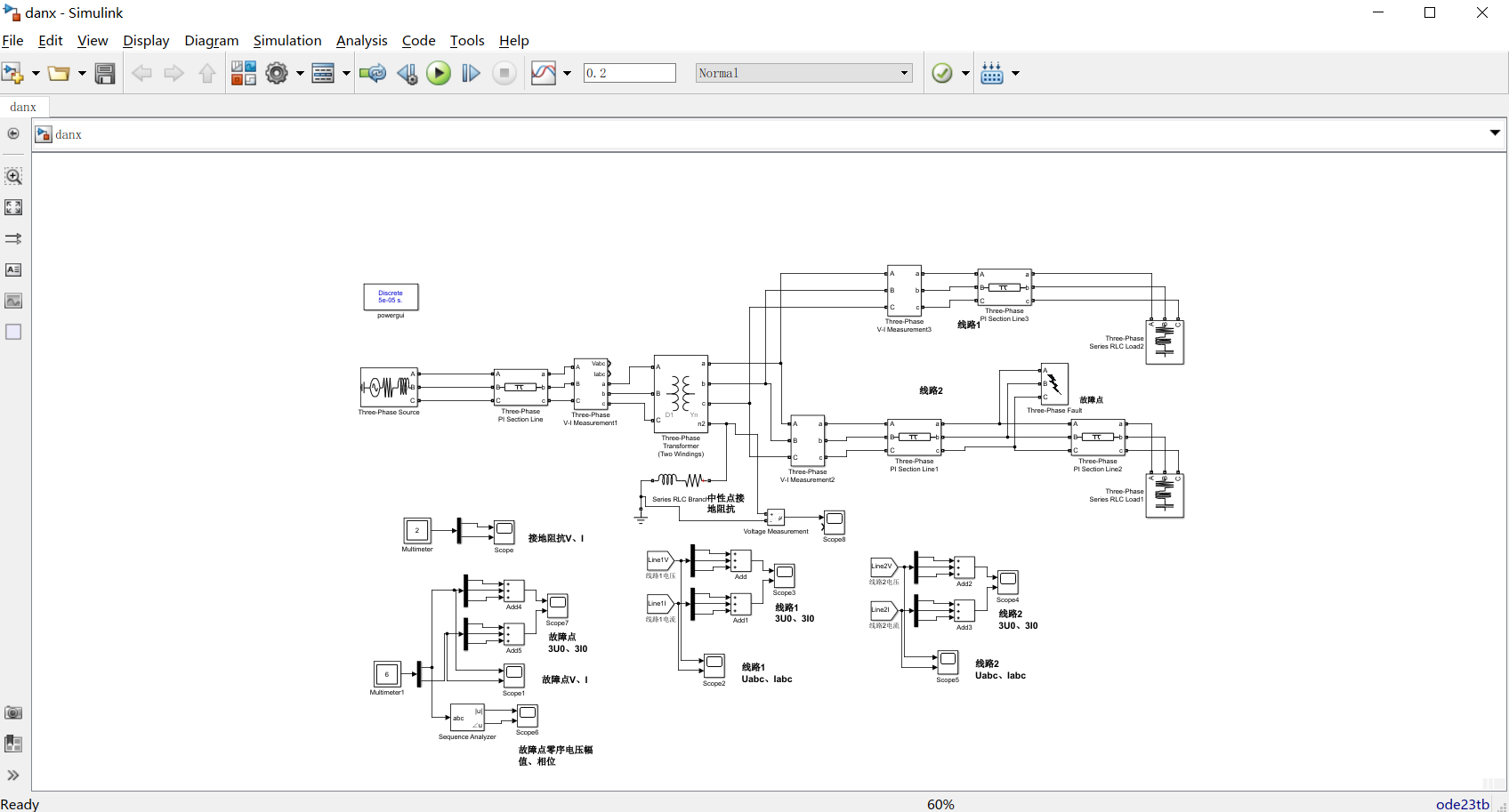

MATLAB simulink小电流系统单相接地故障仿真模型
有中性点不接地，中性点经消弧线圈接地，中性点经小电阻接地。
可读取零序电流，零序电压，三相电压波形图。
其中经消弧线圈接地还可读取零序电压五次谐波波形图，中性点电压。
故障点零序电压。

ID:21300672084070439

Tooo

MATLAB Simulink是一种功能强大的工具，可以用于电力系统的仿真和分析。在电力系统中，接地故障是一种常见的故障类型。本文将以MATLAB Simulink为工具，建立一个小电流系统单相接地故障仿真模型，用于分析和研究接地故障的各种参数。

首先，我们需要了解接地故障的几种情况：有中性点不接地，中性点经消弧线圈接地，中性点经小电阻接地。在建立仿真模型时，我们会考虑这三种情况，并分别进行仿真和分析。

在仿真模型中，我们可以读取零序电流、零序电压和三相电压的波形图。这些参数对于故障分析和保护装置设计非常重要。零序电流是指在接地故障中流过中性点的电流，它与故障程度密切相关。零序电压是指在接地故障点的电压，它可以反映故障点的电压变化。三相电压波形图能够提供全面的系统运行状况。

对于中性点经消弧线圈接地的情况，我们还可以读取零序电压的五次谐波波形图以及中性点电压。消弧线圈作为一种重要的保护设备，可以有效地抑制故障电流和电压的谐波分量。通过分析零序电压的五次谐波波形图和中性点电压，我们可以评估消弧线圈的性能和故障的影响范围。

在仿真模型中，我们将设置不同的故障点，并记录故障点的零序电压。通过分析这些数据，我们可以得出不同故障点的零序电压变化规律，从而帮助我们更好地理解故障的性质和发展趋势。

总之，MATLAB Simulink是一种强大的工具，可以用于电力系统故障仿真和分析。本文建立了一个小电流系统单相接地故障仿真模型，通过读取零序电流、零序电压、三相电压波形图等参数，对接地故障进行分析和研究。同时，对于中性点经消弧线圈接地的情况，还通过读取零序电压五次谐波波形图和中性点电压评估了消弧线圈的性能和故障影响范围。通过这个仿真模型，我们可以更好地理解接地故障的特性和参数变化规律，为电力系统的保护装置设计和故障分析提供参考。

希望本文对读者有所帮助，引发更多关于接地故障仿真和分析的讨论和研究。感谢您的阅读！
