中性点单相接地故障模型simulink

仿真模型为:中性点单相接地故障模型

对电力系统的继电保护仿真分析可以得知,现场可采取预期的安全措施 进而降低事故的发生率减少电气事故损失和人员伤。对提高电力系统暂态稳定具有重要意义。我国110 kV及以上电网一般采用中性点接地 的运行方式,而单相接地短路是系统故障里最为 常见的故障之一,也是电力系统中最为关注的短路问题。随着电源容量的日益增长 ,电网规模不断扩大,电网对中性点直接接地系统发生单相接地时的暂态稳定性要求越来越高。

电力系统在正常运行时, 对不同的中性点接地方式及其差异, 基本上没有反映。可是, 当系统发生单相接地故障时, 其特性受接地方式的影响很大。因中性点接地方式的不同, 非故障相工频电压的升高和单相接地故障电流的大小也不相同。通常, 以两者的具体数值表征不同接地方式系统的基本运行特性。而且在接地故障的瞬间, 不同接地方式系统中产生的过电压也不尽相同。所以, 要注意分析其稳态与暂态特性。

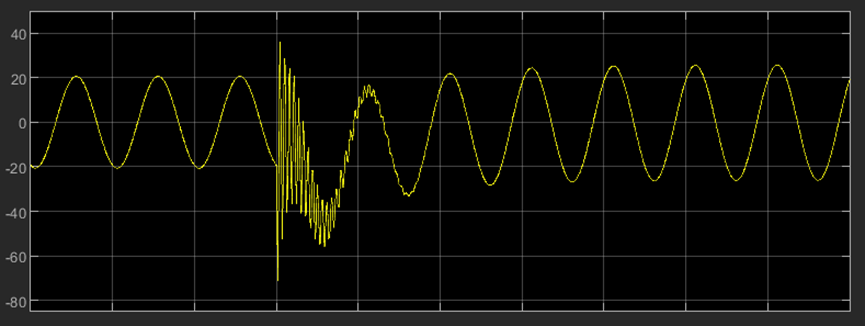

仿真波形图

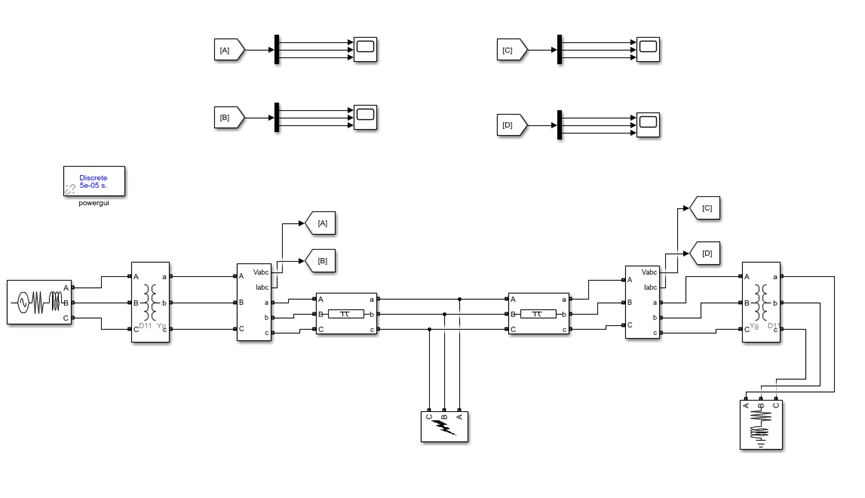

中性点单相接地故障模型

Simulink是美国Mathworks公司推出的MATLAB中的一种可视化仿真工具。Simulink是一个模块图环境,用于多域仿真以及基于模型的设计。它支持系统设计、仿真、自动代码生成以及嵌入式系统的连续测试和验证。Simulink提供图形编辑器、可自定义的模块库以及求解器,能够进行动态系统建模和仿真。

Simulink与MATLAB相集成,能够在Simulink 中将MATLAB算法融入模型,还能将仿真结果导出至 MATLAB 做进一步分析。Simulink应用领域包括汽车、航空、工业自动化、大型建模、复杂逻辑、物理逻辑,信号处理等方面。

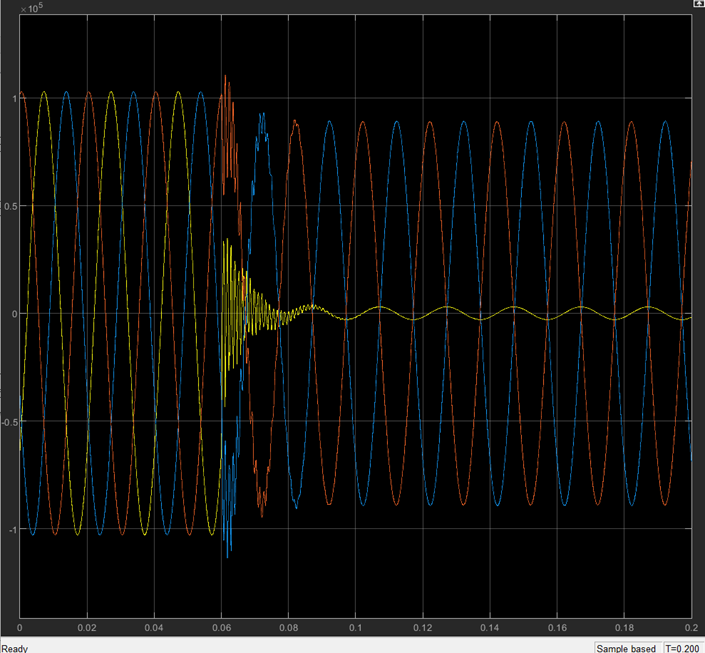

图0为三相电压波形

实例为10.5/110KV的系统。运行 Simulink,运行完后,在各个示波器中就可以参看线路的零序电流波形。仿真得到的各线路的零序电流波形如图1-3所示。可以发现:0s~0.06 s各线路完好,三相电流对称,因此零序电流等于0。而 0.06 s系统发生单相接地故障,三相电流不再对称,且直到仿真结束时刻 0.2 s,系统单相接地故障仍未排除;因此0.06 s~0.2 s各线路存在较大的零序电流。

将波形展开如下:

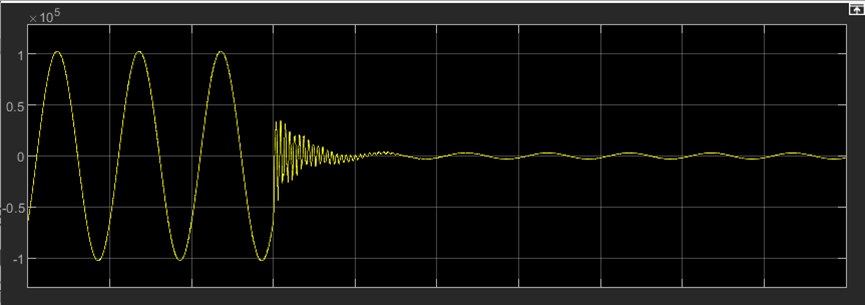

图1为A相故障时刻的电压波形图

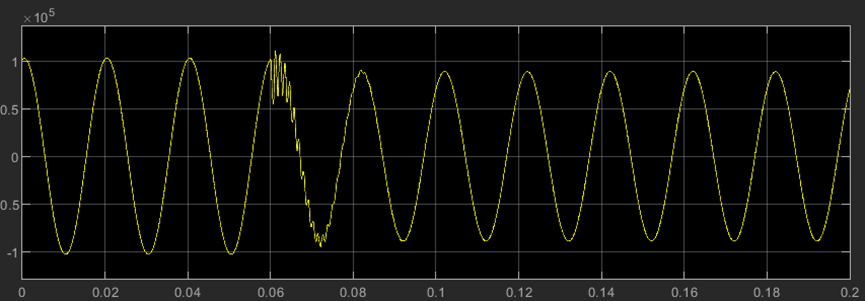

图2为B相故障时刻的电压波形图

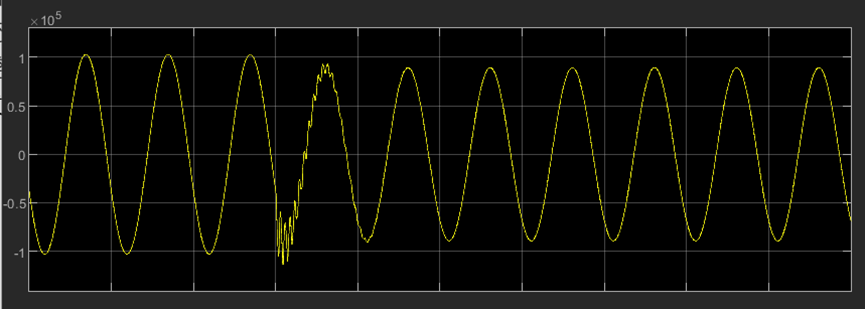

图3为C相故障时刻的电压波形图

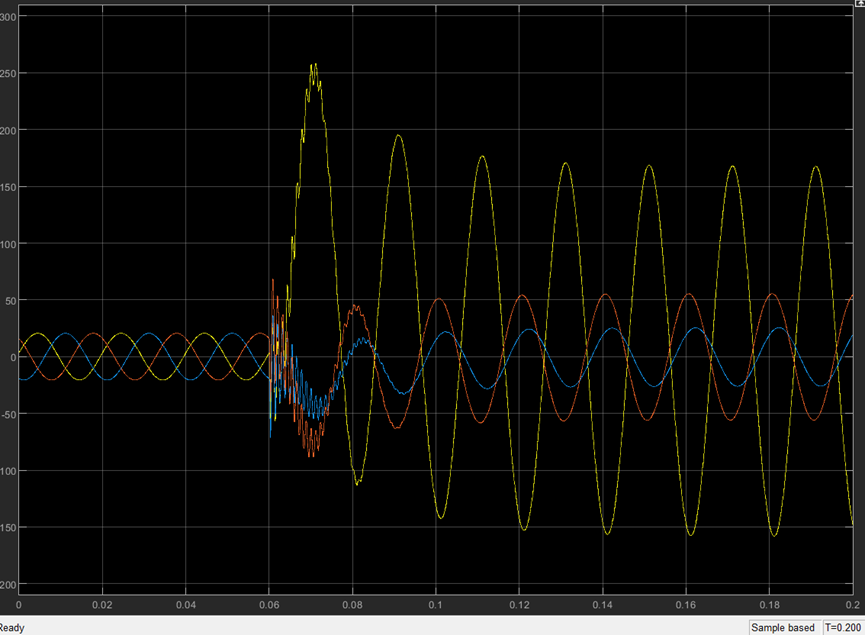

图4三相电流波形

0s~0.06 s各线路完好,三相电压对称。而 0.06 s系统发生单相接地故障,故障发生后,A相电压降低为0,因为A相与大地相连,中间没有电势差,但是与此同时,由于A相发生短路,同时A相电流急剧升高。由波形可以看出,此时最大电流约为250A。由此可以判断出A相就是故障相。

将三相波形展开如下:

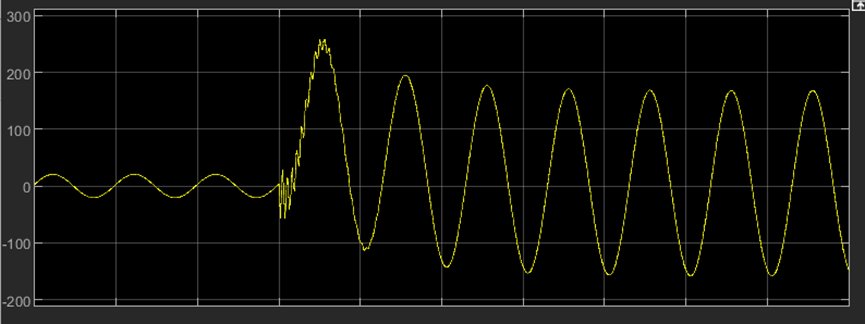

图5为A相故障时刻的电流波形图

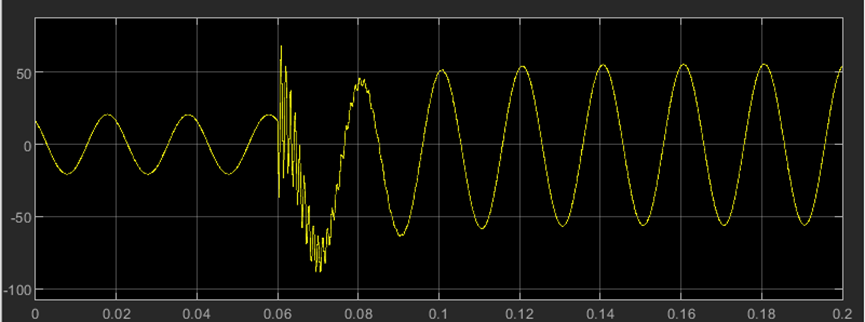

图6为B相故障时刻的电流波形图

图7为C相故障时刻的电流波形图
