小电流接地系统单向故障仿真分析

基于Matlab/simulink的小电流接地系统单向故障仿真分析，涵盖了中性点不接地系统仿真和中性点经消弧线圈接地系统仿真模型。

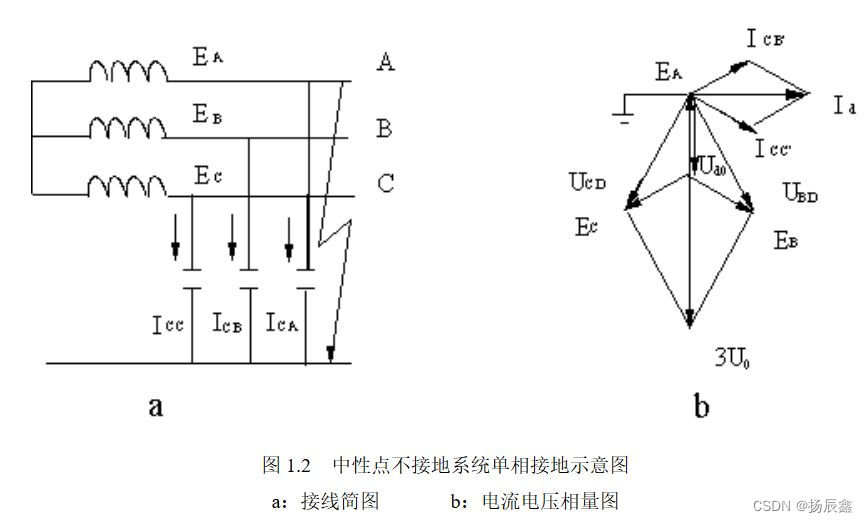

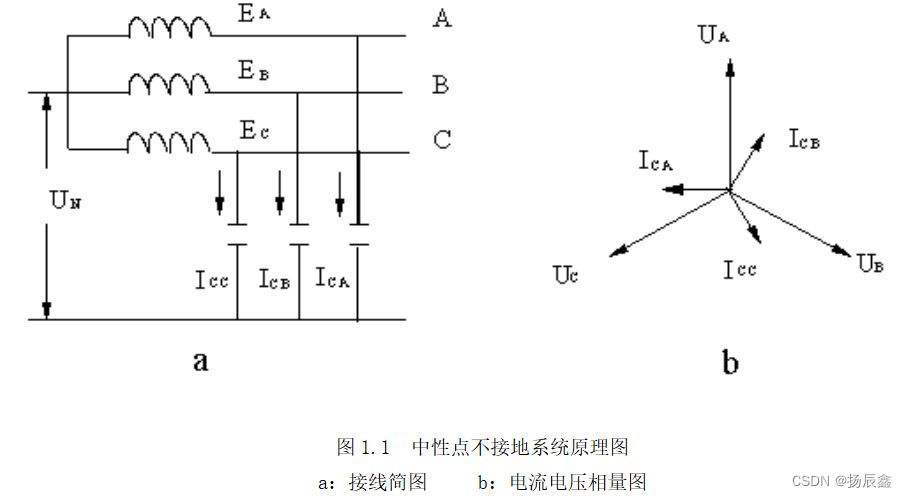

在电力系统中，接地方式的选择至关重要。小电流接地系统，也称为非有效接地系统，在发生单相接地故障时，非故障相对地电压会升高√3倍，而线电压则保持不变，这保证了三相设备的正常运行。然而，当单相接地电容电流较大时，可能会损坏设备绝缘，造成相间短路或发生间歇性弧光接地，进而引发弧光接地过电压。这种过电压持续时间较长时，会对网络中的设备绝缘寿命产生不良影响。

为了更准确地分析小电流接地系统的故障仿真情况，我们采用了Matlab/simulink进行仿真模拟。通过构建中性点不接地系统和中性点经消弧线圈接地系统的仿真模型，我们可以更全面地了解系统的运行情况和故障特征。这对于电力系统的稳定运行具有重要意义。

综上所述，小电流接地系统的故障仿真分析是电力系统运行和维护中的重要环节。通过采用Matlab/simulink进行仿真模拟，我们可以更准确地了解系统的运行情况和故障特征，为电力系统的稳定运行提供有力支持



在电网中性点与地之间接入消弧线圈后，电网发生单相接地时，其单相接地电容电流将得到有效补偿。通过消弧线圈的接入，我们可以将故障点的残余电流减至5A左右，从而促使电弧不易重燃。

消弧线圈是一种具有铁芯的电抗器，它有两种补偿方式：自动跟踪补偿方式和非自动跟踪补偿方式。目前，新建电网大多采用自动跟踪补偿消弧系统。这种系统可以更有效地控制电网的接地电容电流，提高电力系统的稳定运行。

综上所述，消弧线圈在电网中的作用至关重要。通过采用合理的消弧线圈接地系统，我们可以更全面地了解电网的运行情况和故障特征，为电力系统的稳定运行提供有力支持。同时，消弧线圈的自动跟踪补偿方式也将成为未来电力系统发展的重要趋势。

01仿真程序

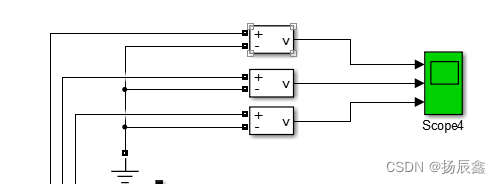

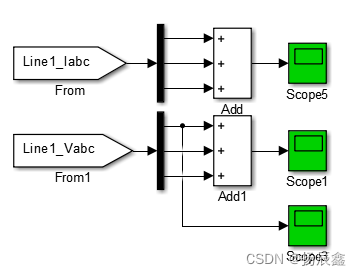

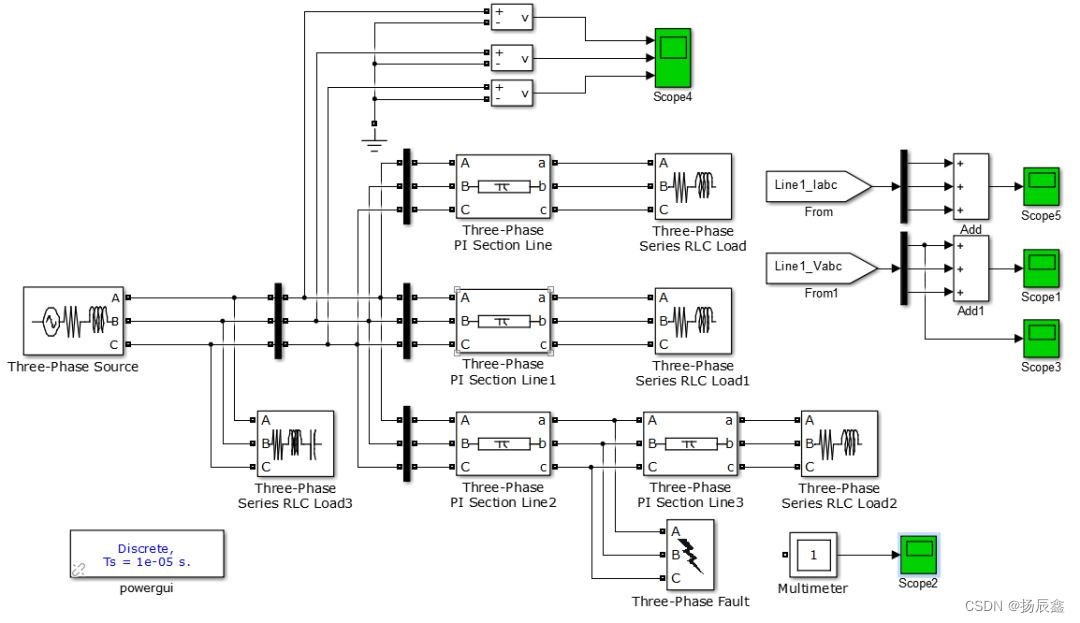

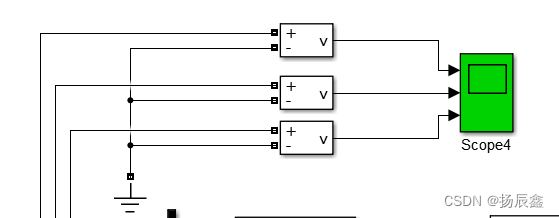

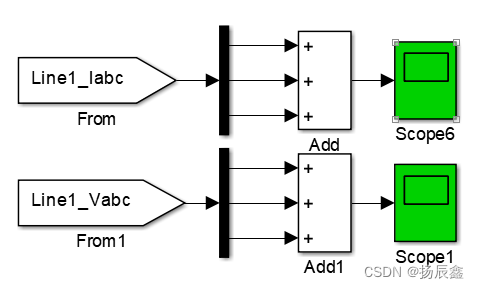

01中性点不接地系统部分

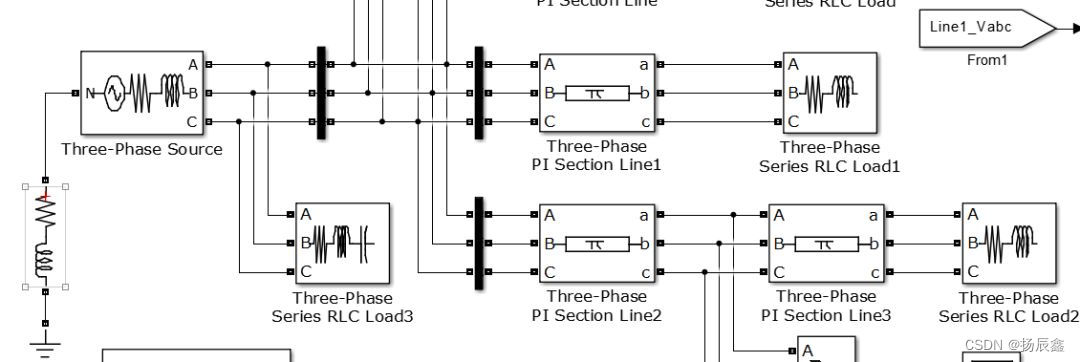

02中性点经消弧线圈接地系统

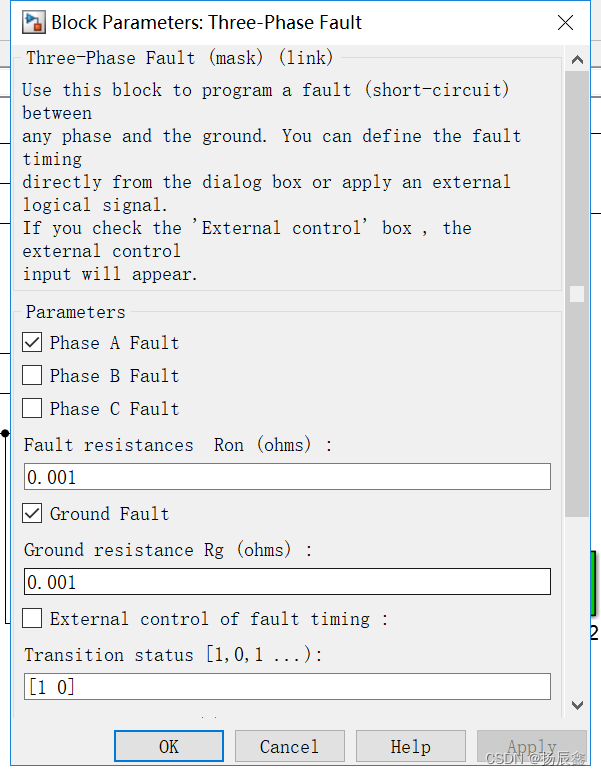

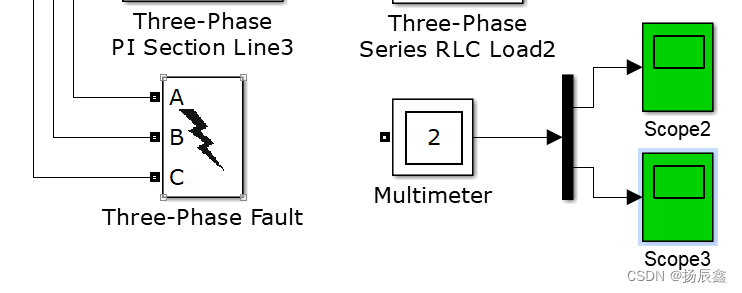

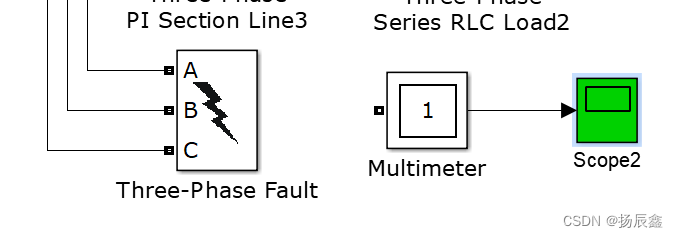

03故障设置模块

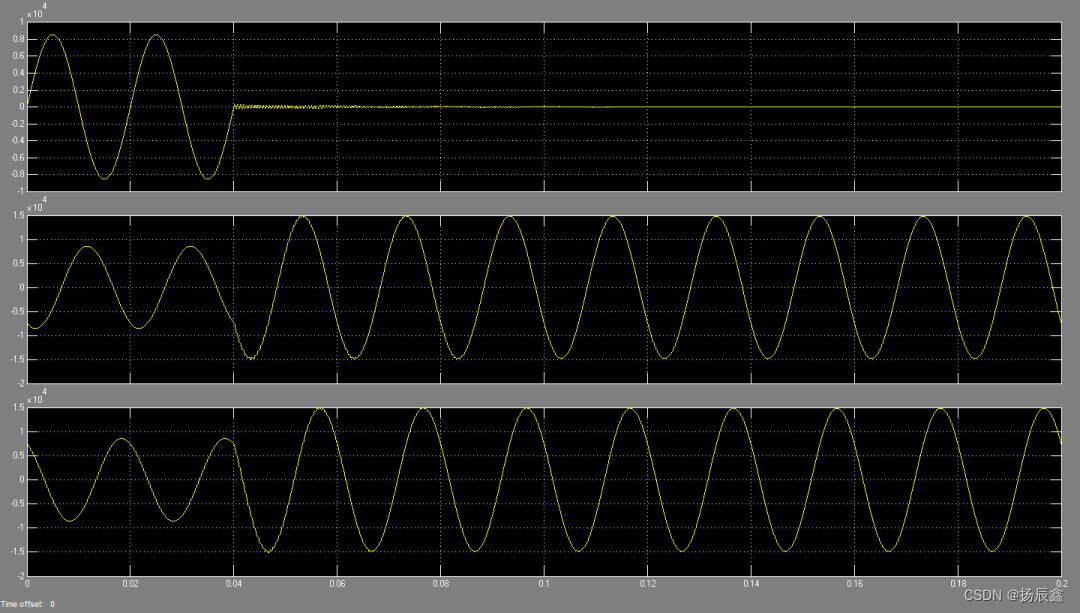

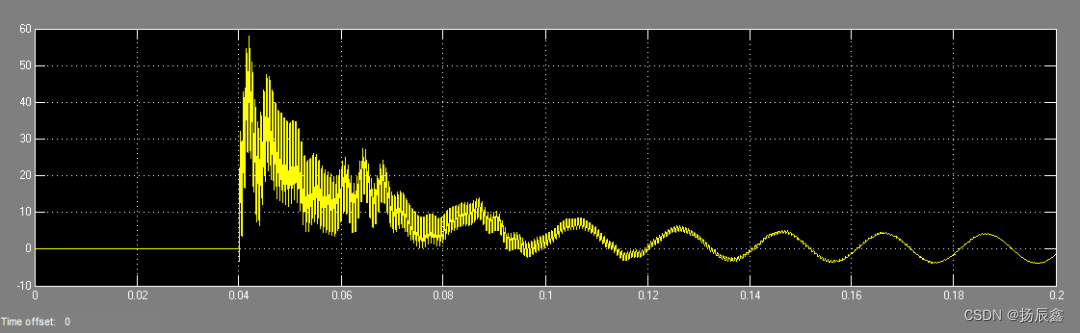

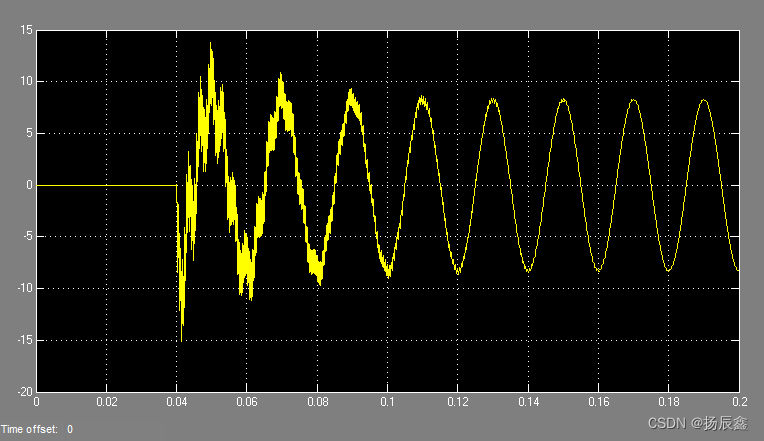

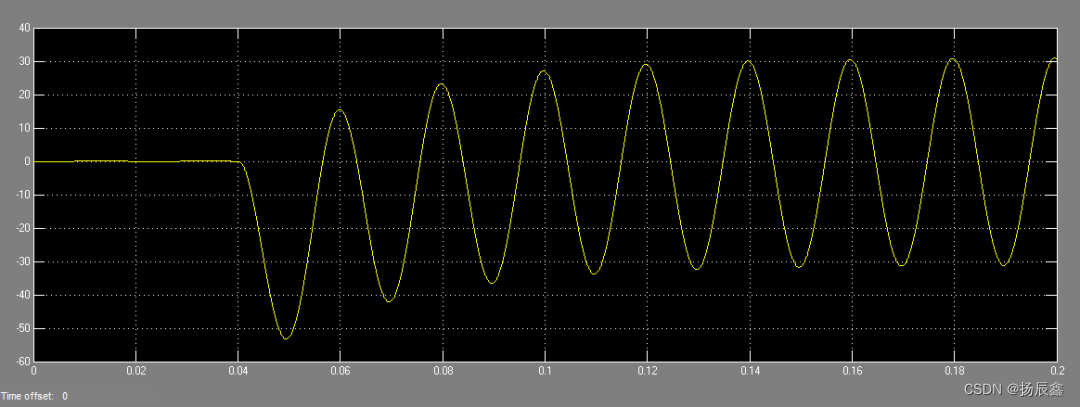

04仿真结果图

不接地

消弧系统接地
