【51单片机】：串口通信控制LED亮灭任务

学习目标：

        使用51单片机的串口通信，当串口通信助手

                发送字符串  on  led开启

                发送字符串  off  led关闭

并且串口助手实时返回   发送的字符串

---

学习内容（代码）：

        第一种方法，使用数组依次判断接收到的字符串，根据判断的结果来使能led灯，并持续发送到串口助手上。

#include "reg52.h"
#include "string.h"

typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;


/*******************************************************************************
* 函 数 名       : uart_init
* 函数功能		 : 串口通信中断配置函数，通过设置TH和TL即可确定定时时间
* 输    入       : baud：波特率对应的TH、TL装载值
* 输    出    	 : 无
*******************************************************************************/
void uart_init(u8 baud)
{
	TMOD|=0X20;	//设置计数器工作方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
	TH1=baud;	//计数器初始值设置
	TL1=baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
u8 rec_data[6];
void main()
{
	uart_init(0XFA);//波特率为9600
	while(1)
	{
		if((rec_data[0] == 'o') && (rec_data[1] == 'n')){
			P2 = 0x00;
		}else if((rec_data[0] == 'o') && (rec_data[1] == 'f') && (rec_data[2] == 'f')){
			P2 = 0xff;
		}
	}
}

int i =0 ;
void uart() interrupt 4 //串口通信中断函数
{
	RI = 0;			//清除接收中断标志位
	if(SBUF != '\n')
	{
		rec_data[i]=SBUF;	//存储接收到的数据
		SBUF = rec_data[i];
		while(!TI);
		TI = 0;
		i++;
	}
	else
		i = 0;
}

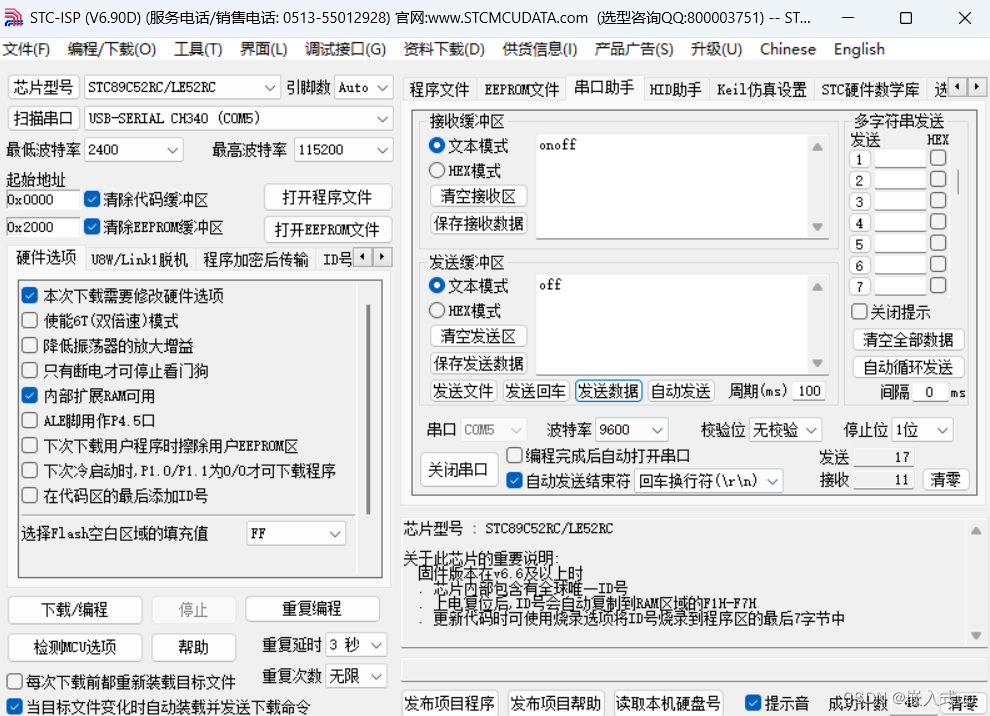

串口助手返回：

视频效果：

51单片机串口通信控制led亮灭

项目链接：(10条消息) 51单片机的串口通信控制板载led亮灭资源-CSDN文库

---

学习内容：

        利用c语言的字符串匹配方法解决问题。

C 库函数 int strncmp(const char *str1, const char *str2, size_t n) 把 str1 和 str2 进行比较，最多比较前 n 个字节。

参数

• str1 -- 要进行比较的第一个字符串。
• str2 -- 要进行比较的第二个字符串。
• n -- 要比较的最大字符数。

返回值

该函数返回值如下：

• 如果返回值 < 0，则表示 str1 小于 str2。
• 如果返回值 > 0，则表示 str1 大于 str2。
• 如果返回值 = 0，则表示 str1 等于 str2。

#include "reg52.h"
#include "string.h"

typedef unsigned int u16;	//对系统默认数据类型进行重定义
typedef unsigned char u8;


/*******************************************************************************
* 函 数 名       : uart_init
* 函数功能		 : 串口通信中断配置函数，通过设置TH和TL即可确定定时时间
* 输    入       : baud：波特率对应的TH、TL装载值
* 输    出    	 : 无
*******************************************************************************/
void uart_init(u8 baud)
{
	TMOD|=0X20;	//设置计数器工作方式2
	SCON=0X50;	//设置为工作方式1
	PCON=0X80;	//波特率加倍
	TH1=baud;	//计数器初始值设置
	TL1=baud;
	ES=1;		//打开接收中断
	EA=1;		//打开总中断
	TR1=1;		//打开计数器
}

/*******************************************************************************
* 函 数 名       : main
* 函数功能		 : 主函数
* 输    入       : 无
* 输    出    	 : 无
*******************************************************************************/
u8 rec_data[6];
void main()
{
	uart_init(0XFA);//波特率为9600
	while(1)
	{
		if(strncmp(rec_data,"on",2)==0){
			P2=0X00;
		}else if(strncmp(rec_data,"off",3)==0){
			P2=0XFF;
		}
	}
}

int i =0 ;
void uart() interrupt 4 //串口通信中断函数
{
	RI = 0;			//清除接收中断标志位
	if(SBUF != '\n')
	{
		rec_data[i]=SBUF;	//存储接收到的数据
		SBUF = rec_data[i];
		while(!TI);
		TI = 0;
		i++;
	}
	else
		i = 0;
}

效果如上个一样，不再展示。

---
