51单片机蓄电池充电保护设计Proteus仿真

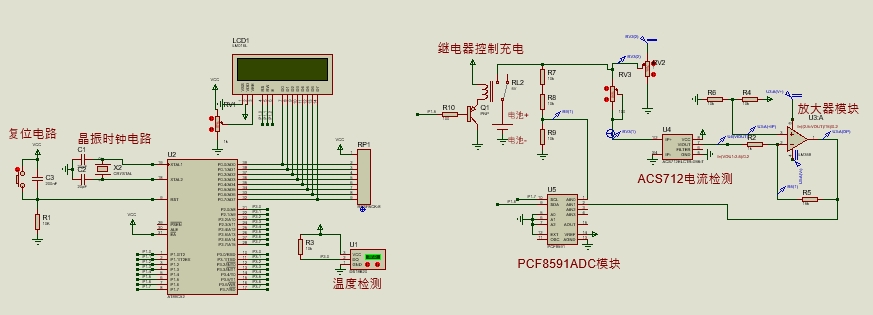

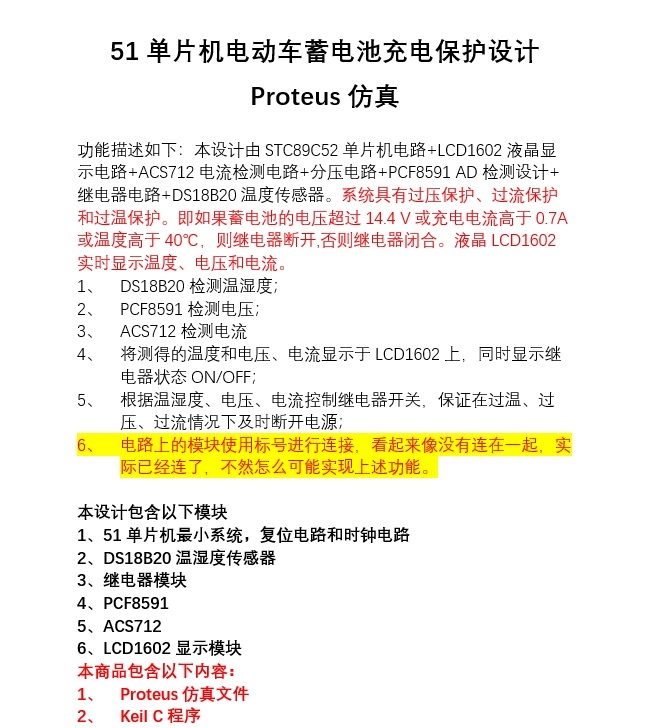

功能描述如下：本设计由STC89C52单片机电路+LCD1602液晶显示电路+ACS712电流检测电路+分压电路+PCF8591 AD检测设计+继电器电路+DS18B20温度传感器。
系统具有过压保护、过流保护和过温保护。
即如果蓄电池的电压超过14 V或充电电流高于0.7A或温度高于40℃，则继电器断开,否则继电器闭合。
液晶LCD1602实时显示温度、电压和电流。
1、\\tDS18B20检测温湿度；
2、\\tPCF8591检测电压；
3、\\tACS712检测电流
4、\\t将测得的温度和电压、电流显示于LCD1602上，同时显示继电器状态ON/OFF；
5、\\t根据温湿度、电压、电流控制继电器开关，保证在过温、过压、过流情况下及时断开电源；
6、\\t电路上的模块使用标号进行连接，看起来像没有连在一起，实际已经连了，不然怎么可能实现上述功能。

YID:8730673824312403

电子设计爱好者

51单片机蓄电池充电保护设计Proteus仿真

引言：
随着科技的不断发展，电池在我们的生活中扮演着越来越重要的角色。尤其在无线设备和移动设备领域，电池的性能和稳定性对产品的使用体验有着直接的影响。为了保护蓄电池充电过程中的关键元件，我们设计了一套51单片机的蓄电池充电保护系统。该系统具备过压保护、过流保护和过温保护的功能，可以确保电池充电过程的安全性和稳定性。

1. 系统组成和功能描述
   本设计由以下几个部分组成：

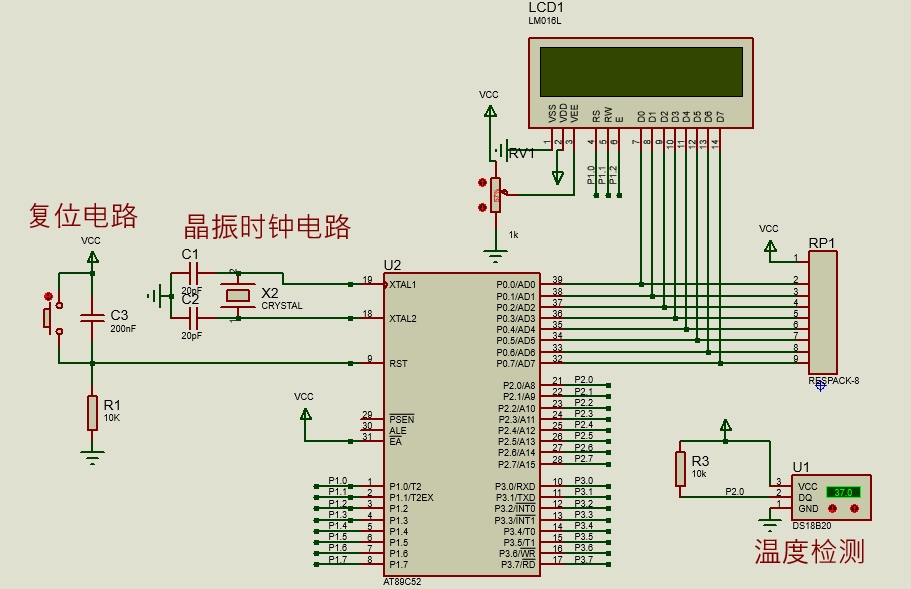

   1.1 STC89C52单片机电路：作为系统的主控制器，接收各个传感器的数据并对充电保护进行控制。
   1.2 LCD1602液晶显示电路：用于实时显示温度、电压和电流等相关参数。

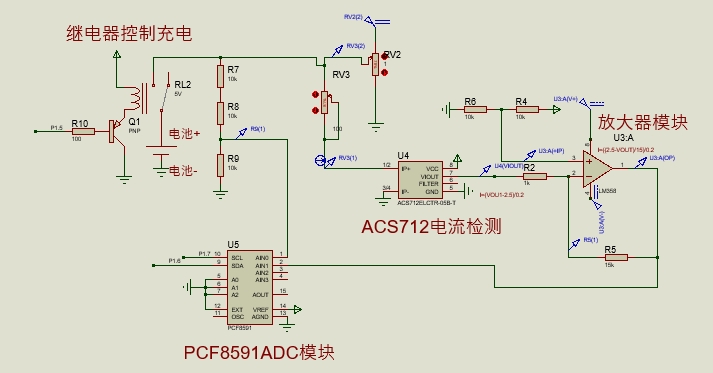

   1.3 ACS712电流检测电路：用于检测电池的充电电流。
   1.4 分压电路：用于检测电池的电压。
   1.5 PCF8591 AD检测电路：用于检测电池的电压。
   1.6 继电器电路：用于控制电池的开关和断开。
   1.7 DS18B20温度传感器：用于检测电池的温度。

系统具有以下功能：
1.1 tDS18B20检测温湿度：通过DS18B20温度传感器可以准确地检测电池的温度。
1.2 tPCF8591检测电压：通过PCF8591 AD检测电路可以检测电池的电压。
1.3 tACS712检测电流：通过ACS712电流检测电路可以检测电池的充电电流。
1.4 t将测得的温度和电压、电流显示于LCD1602上，同时显示继电器状态ON OFF：LCD1602液晶显示电路可以实时地显示温度、电压和电流等参数，并显示继电器的状态。
1.5 t根据温湿度、电压、电流控制继电器开关，保证在过温、过压、过流情况下及时断开电源：主控制器根据温度、电压和电流等参数，对继电器进行控制，确保在出现过温、过压、过流等异常情况时及时断开电源。
1.6 t电路上的模块使用标号进行连接，看起来像没有连在一起，实际已经连了，不然怎么可能实现上述功能：电路上的各个模块使用标号进行连接，确保各个模块之间的信号传输和控制的准确性，从而实现系统的各种保护功能。

2. 系统工作原理和关键技术分析
   本系统的工作原理如下：
   2.1 传感器检测：系统通过DS18B20温度传感器、PCF8591 AD检测电路和ACS712电流检测电路分别对电池的温度、电压和电流进行检测。
   2.2 数据传输和处理：传感器检测到的数据通过相应的电路传输至STC89C52单片机，单片机进行数据处理并决定是否进行保护措施。
   2.3 继电器控制：根据单片机处理的结果，决定继电器的开关状态，从而控制电池的充电和断电。
   2.4 LCD显示：单片机将经过处理的数据通过LCD1602液晶显示电路显示出来，实现对电池温度、电压和电流等参数的可视化。

本设计的关键技术包括：
2.5 单片机的程序设计：STC89C52单片机作为系统的主控制器，需要编写相应的程序实现对传感器数据的处理和继电器的控制。
2.6 电路设计和布局：电路的设计和布局需要考虑到各个模块之间的信号传输和控制，以及电路的稳定性和可靠性。
2.7 仿真测试：通过Proteus仿真软件对系统进行测试和验证，确保系统的功能和性能达到设计要求。

3. 结论
   本设计使用了51单片机和多个传感器电路实现了蓄电池充电保护系统。通过对电池的温度、电压和电流等参数的检测和监控，实现了过压保护、过流保护和过温保护的功能。同时，通过LCD1602液晶显示电路将相关参数显示出来，方便用户对电池的状态进行实时监测。经过Proteus仿真测试，系统的功能和性能达到了设计要求。通过本设计，可以保证电池充电过程的安全性和稳定性，提高电池的使用寿命和性能。

参考文献：

[1] 《STC89C52单片机用户手册》
[2] 《Proteus仿真指南》

以上仅为一篇大致的文章结构，具体内容和细节可以根据实际情况和需要进行调整和补充。
