西门子1200PLC程序SCL数控G代码功能块源文件 S7-1200PLC程序SCL数控G代码功能块源文件
实际项目拆分出封装好的的功能块,保证好用

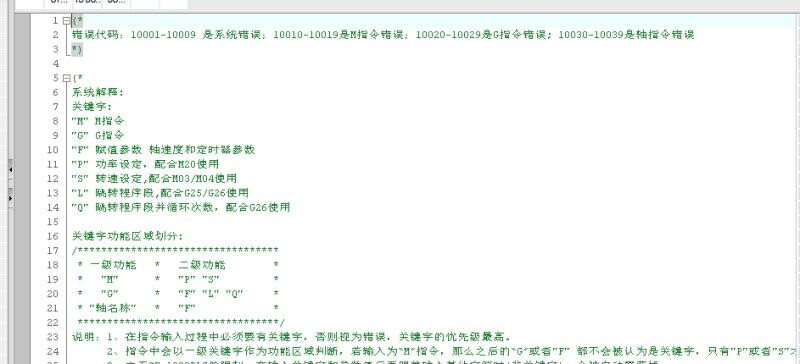

整个G代码解析的程序做成了一个FB功能块,总共约1600行代码,利用1200PLC内置的字符串控制指令来实现拆分提取字符串信息;整个程序的大概思路就是1.解析指令 2.提取数据 3.判断书否输入有错误 4.把提取出来的数据对应上并且赋值输出 程序中使用了一个UTD作为FB外部的接口,实现内外数据隔离,互不干扰。

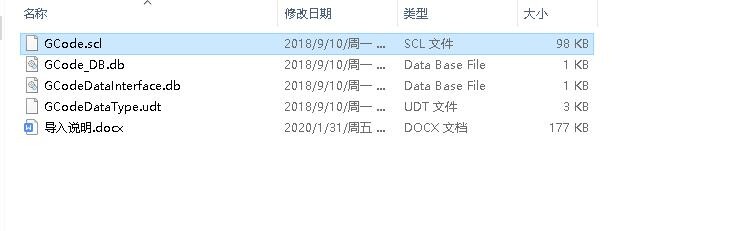

1只是功能块源文件
2注释清晰
3可直接使用于1200plc 1500plc
ID:9410646731411427
有风有麦
西门子1200PLC程序SCL数控G代码功能块源文件
摘要:
本文主要介绍了一种基于西门子1200PLC的SCL数控G代码功能块源文件,该文件通过封装功能块,实现了对G代码的解析和提取数据的功能,并对输入进行错误检测和输出数据赋值。该程序利用了PLC内置的字符串控制指令,通过解析指令、提取数据、检测错误和赋值输出等步骤,实现了对G代码的高效处理。此外,本文还对功能块源文件的特点进行了介绍,包括注释清晰、可直接适用于1200PLC和1500PLC等特点。通过引入外部接口UTD,该程序实现了内外数据的隔离,避免了干扰和冲突。
关键词:西门子1200PLC,SCL,数控G代码,功能块,源文件
-
引言
随着数控技术的不断发展,PLC作为一种重要的控制设备,广泛应用于各个领域。其中,西门子1200PLC作为一款性能强大的PLC设备,具有广泛的适用性和可靠性。本文将介绍基于1200PLC的SCL数控G代码功能块源文件,该文件通过封装功能块的方式,提供了对G代码的高效处理功能。 -
功能块源文件的设计思路
该功能块源文件主要包括解析指令、提取数据、错误检测和赋值输出等功能。具体设计思路如下:
2.1 解析指令
通过使用1200PLC内置的字符串控制指令,将输入的G代码字符串进行解析,提取出关键信息。解析指令的实现过程可参考示例代码。
2.2 提取数据
在解析指令的基础上,提取出所需的数据,并进行相应的处理。根据实际项目需求,可以通过字符串处理函数等方式,对数据进行提取和处理。
2.3 错误检测
在提取数据的过程中,对输入的数据进行错误检测,确保数据的准确性和完整性。通过使用逻辑判断和条件语句等方式,对数据进行检测,并输出错误信息。
2.4 赋值输出
将提取出来的数据,根据相应的规则进行赋值输出。通过使用1200PLC提供的赋值指令,将数据与相应的变量进行绑定,并实现数据的输出。
- 功能块源文件的特点
该功能块源文件具有以下几个特点,方便使用和适用于不同型号的PLC设备。
3.1 注释清晰
在源文件中,对功能块的实现过程进行了详细的注释,方便用户理解和修改。注释的清晰性使得其具有很高的可读性和可维护性。
3.2 适用性广泛
该功能块源文件可以直接在1200PLC和1500PLC等型号的设备上使用。由于PLC的兼容性良好,使用该源文件可以大大缩短开发周期,提高开发效率。
3.3 外部接口
通过引入外部接口UTD,将功能块与外部环境进行隔离,避免了数据的干扰和冲突。UTD作为功能块外部的接口,提供了安全可靠的数据传输通道。
- 结论
本文介绍了基于西门子1200PLC的SCL数控G代码功能块源文件。该文件通过封装功能块的方式,实现了对G代码的解析和提取数据的功能,并对错误进行检测和输出。该功能块源文件具有注释清晰、适用性广泛和外部接口等特点,能够满足实际项目的需求。通过使用该功能块源文件,可以提高PLC开发的效率和质量。
