本文介绍了STM32单片机程序通过ARM仿真器下载的两种方法，包括配置步骤、程序下载、运行以及在线监视调试的过程。重点讲解了如何在Keil软件中实现这些功能，以及与开发板的配合测试。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

STM32单片机程序下载到单片机芯片中有两种方式，①编译生成HEX，使用程序烧录软件刷到单片机芯片里。②使用ARM仿真器下载程序。使用ARM仿真器的优势是，在工程编译没问题直接在Keil软件里就可以将程序下载到单片机里，并且程序可以在线监视、单步运行调试。

STM32中使用ARM仿真器的配置：

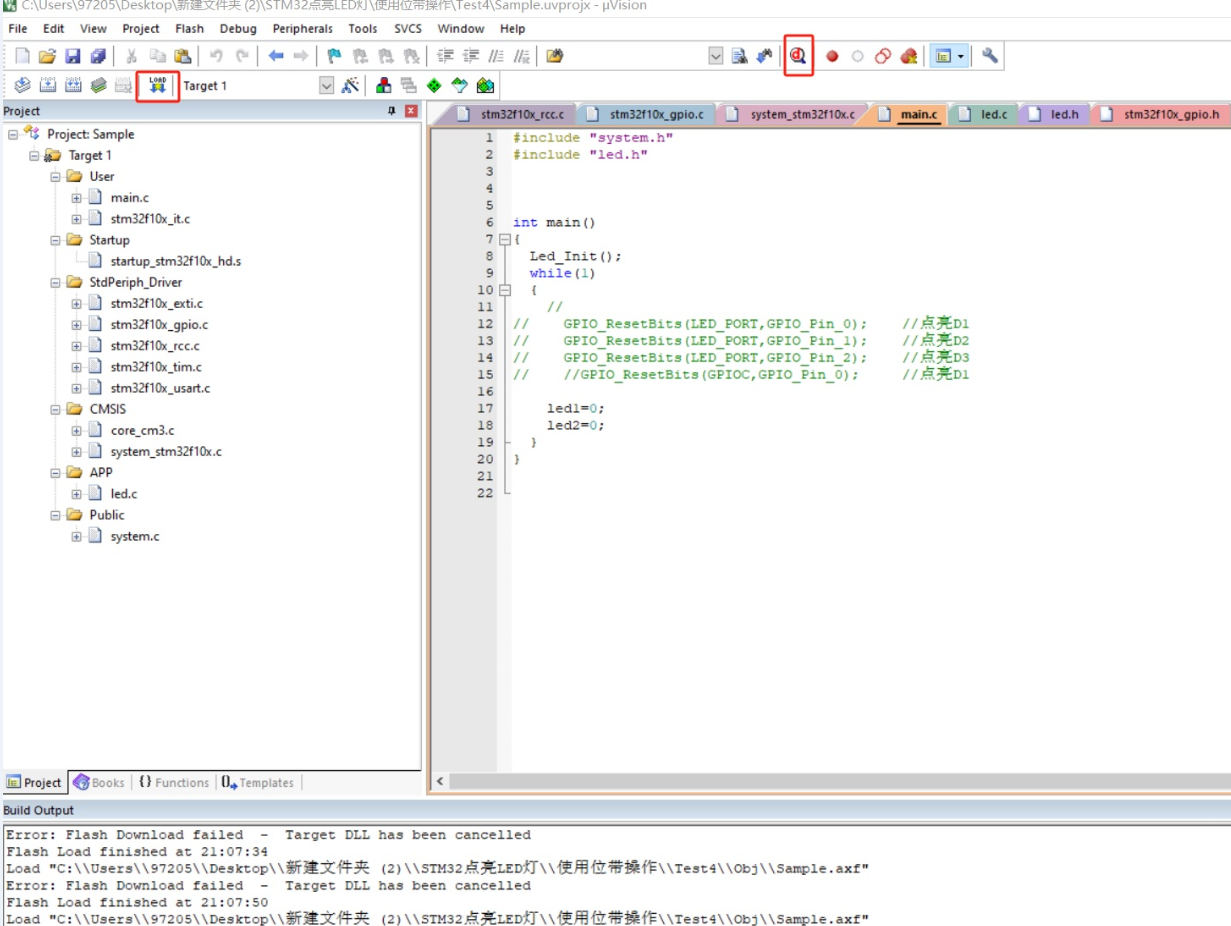

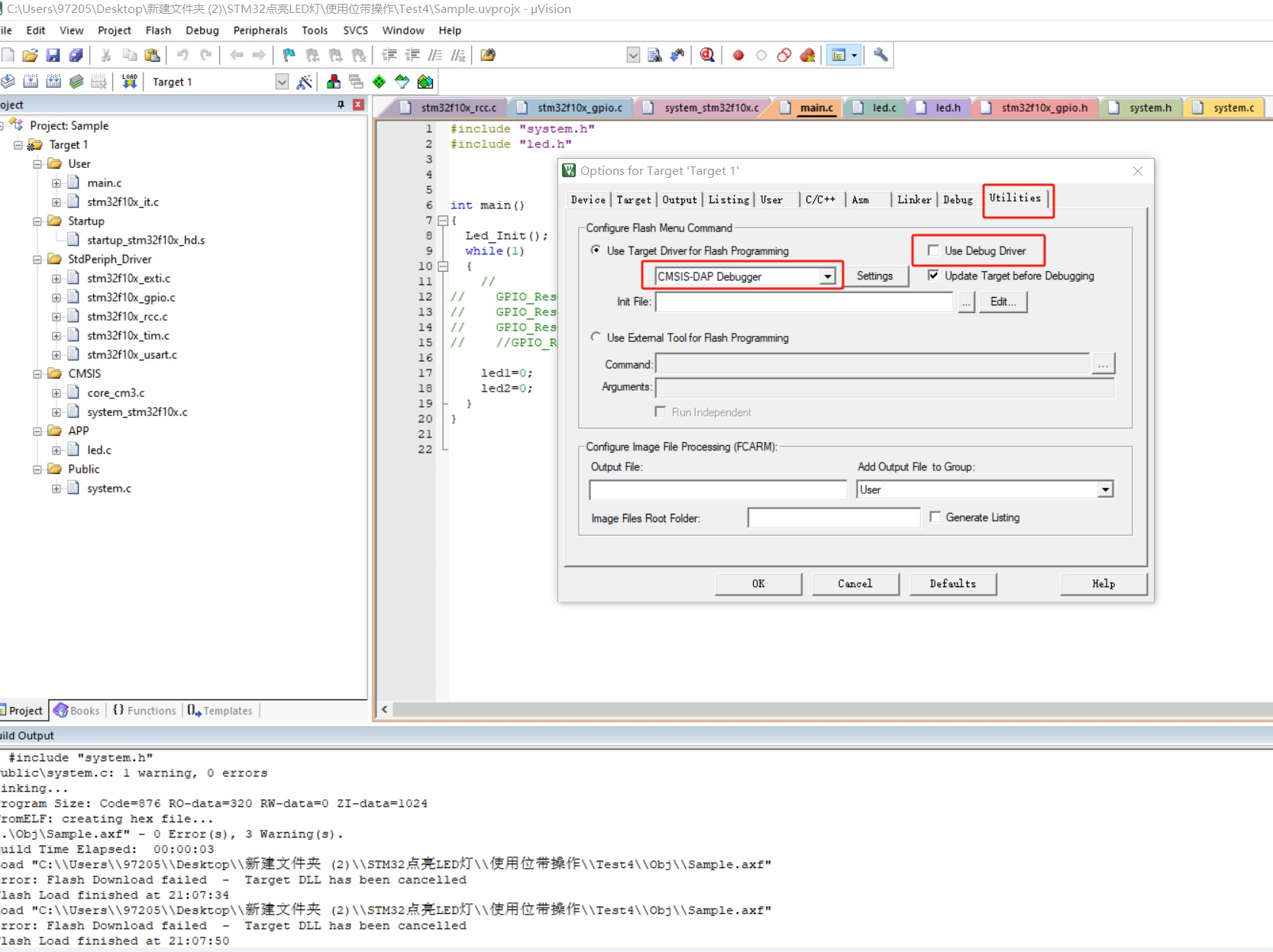

1、打开魔术棒进行配置

1-1

1-2

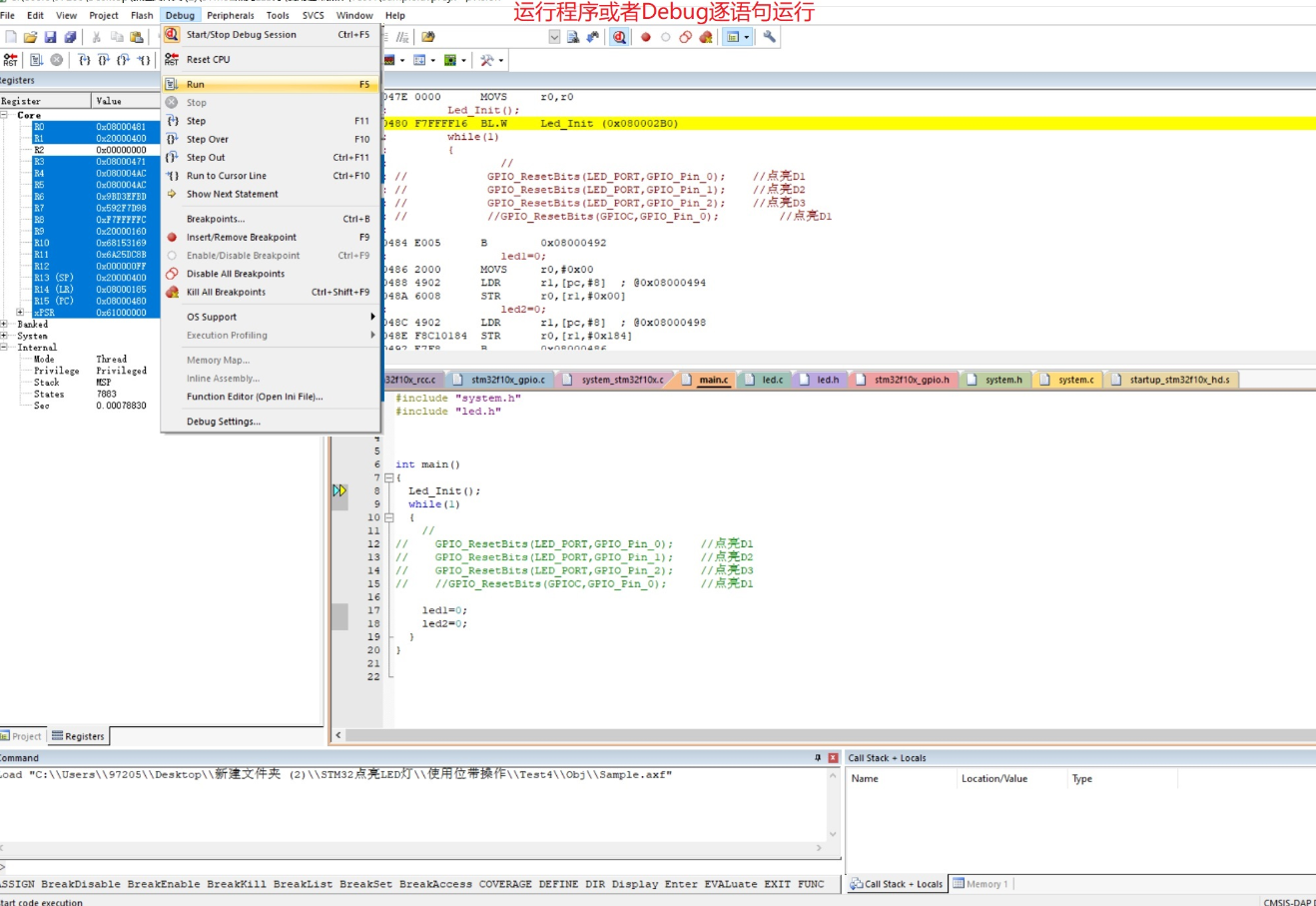

2、程序下载、运行、在线监视

2-1

2-2

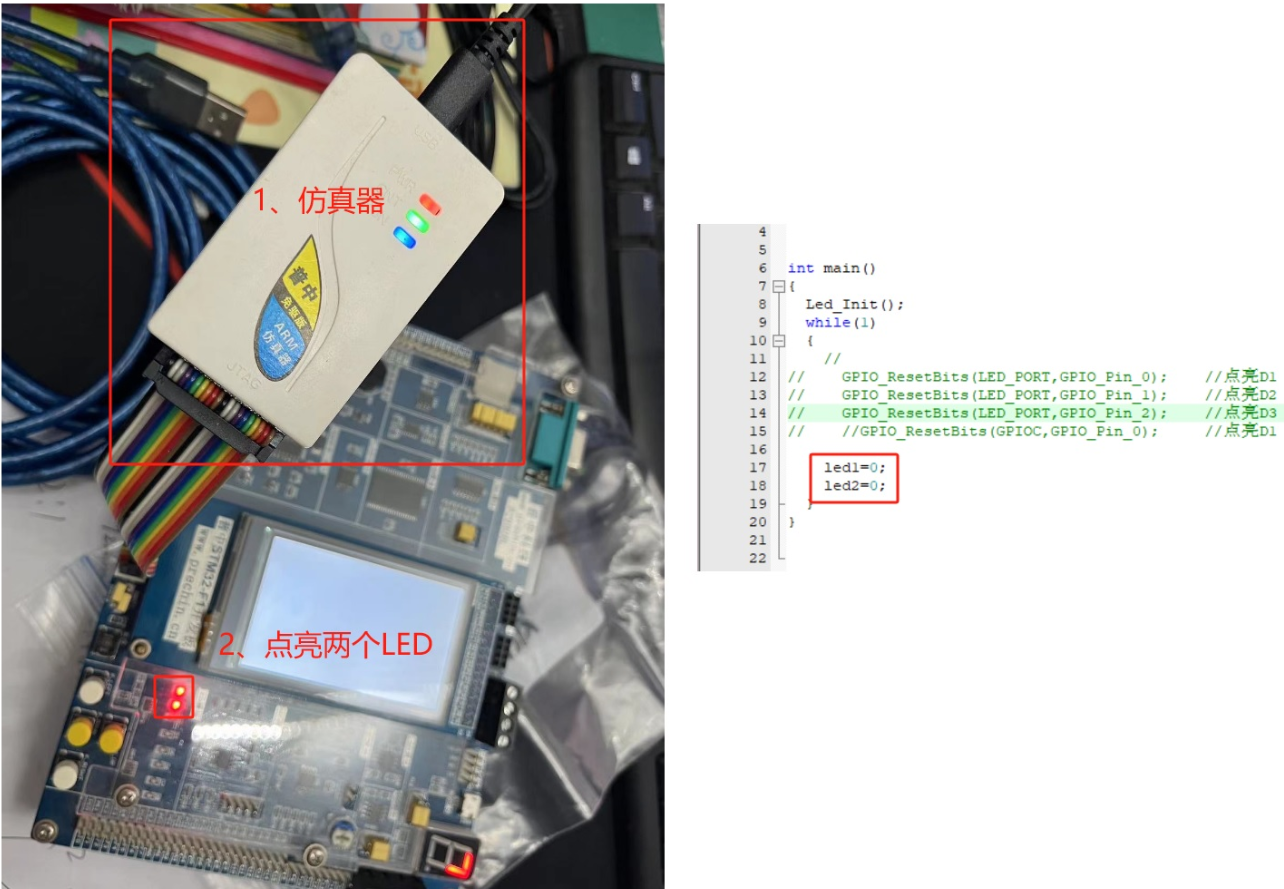

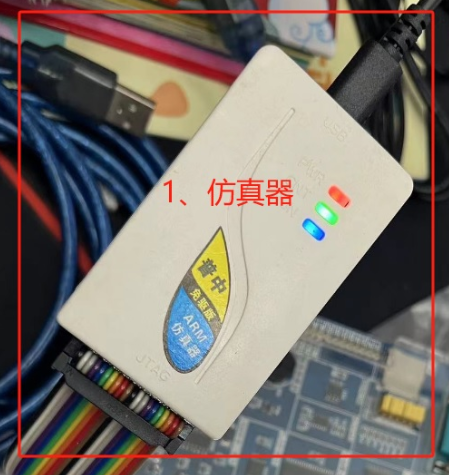

3、程序和开发板

4、测试程序下载链接

https://download.csdn.net/download/panjinliang066333/88650966
