【matplotlib】可视化之路——Ellipse类详解

概述

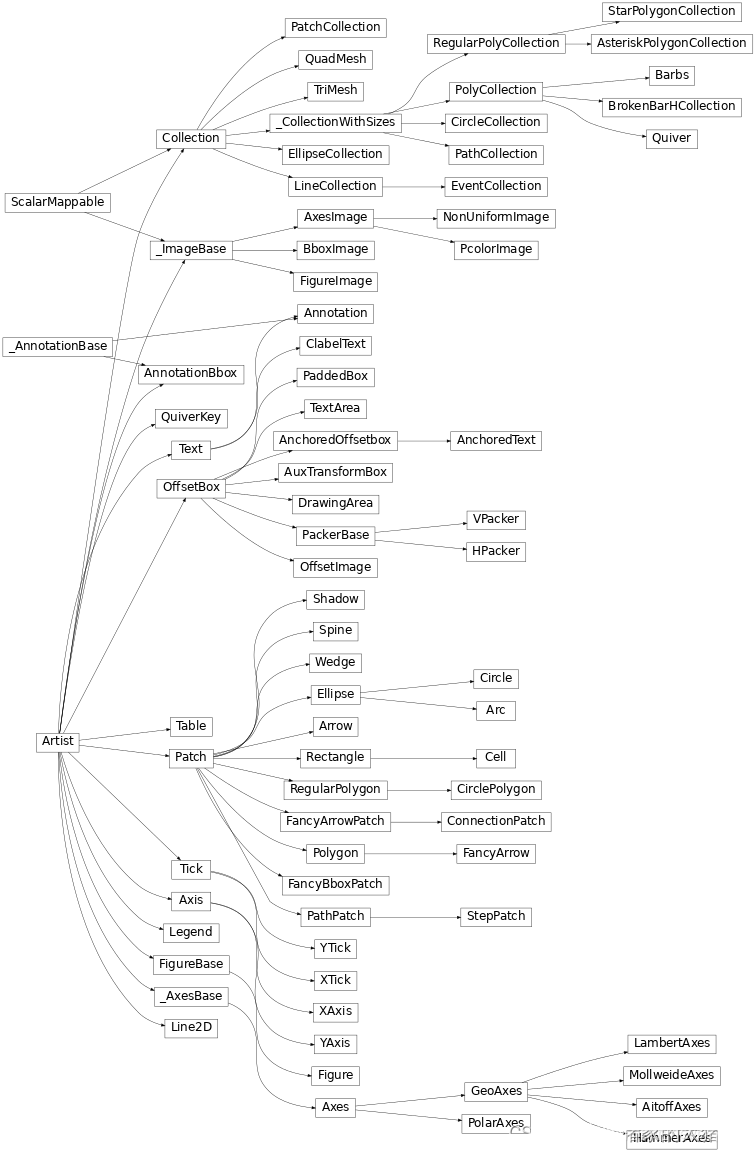

以下是 maplotlib 库中的继承图：

由继承图可知，Ellipse 类就是一个负责处理椭圆和类椭圆图形的类。由于其继承自 Patch 类，可以指定边缘线宽、颜色、填充色等信息 (关于 patch 类的相关信息见【matplotlib】可视化之路——Patch类详解)。这里需要着重强调一点，椭圆在数学定义上指平面内到定点 $F1$ 和 $F2$ 的距离之和等于常数，但是 Ellipse 类是直接指定长短轴长度的，而不是指定焦点距离。

Ellipse 类定义如下：

class Ellipse(xy,
			width,
			height,
			angle=0,
			**kwargs)

参数说明

• 参数1：xy：元组型，指定椭圆中心位置坐标；
• 参数2 ：width：浮点型，指定横轴总长度；
• 参数3 ：height：浮点型，指定纵轴总长度；
• 参数4 ：angle：浮点型，指定逆时针旋转度数；
• 参数5 ：kwargs：接收 Patch 类属性；

这里再次强调一下，width 参数和 height 参数并不是指椭圆的长短轴，只是单纯的指定横轴和纵轴长度。一个 Ellipse 对象的长短轴随时会发生变化。

参数详解

Angle

该参数指定 Ellipse 对象绕心逆时针旋转度数，逆时针从0°开始到360°截止。示例代码如下：

plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置支持中文
center = (5, 5) #圆心
radius = 3  #圆半径
width = 5   #椭圆宽度
height = 3  #椭圆高度
angle = 0  #旋转角度

figure, ax = plt.subplots(3, 3)

#标注
for i in range(3):
    for j in range(3):
        ellipse = patches.Ellipse(center, width=width, height=height, angle=angle * 45)	#创建ellipse实例
        ax[i, j].add_patch(ellipse)		#添加实例

        dx = 4 * round(np.cos(np.pi / 4 * angle), 2)	#计算箭头X增量
        dy = 4 * round(np.sin(np.pi / 4 * angle), 2)	#计算箭头Y增量

        ax[i, j].arrow(center[0], center[1], dx=dx, dy=dy, width=0.08)	#画箭头
        ax[i, j].plot(center[0], center[1], marker='o', markersize=5 , markerfacecolor='#000000')	#画中心
        ax[i, j].set_xlim([0, 10])  #设置轴范围
        ax[i, j].set_ylim([0, 10])  #设置轴范围
        ax[i, j].text(center[0], center[1], '中心', fontsize=15)  #标注中心点
        ax[i, j].set_title(str(angle * 45) + '°')	#设置标题
        angle += 1

plt.show()

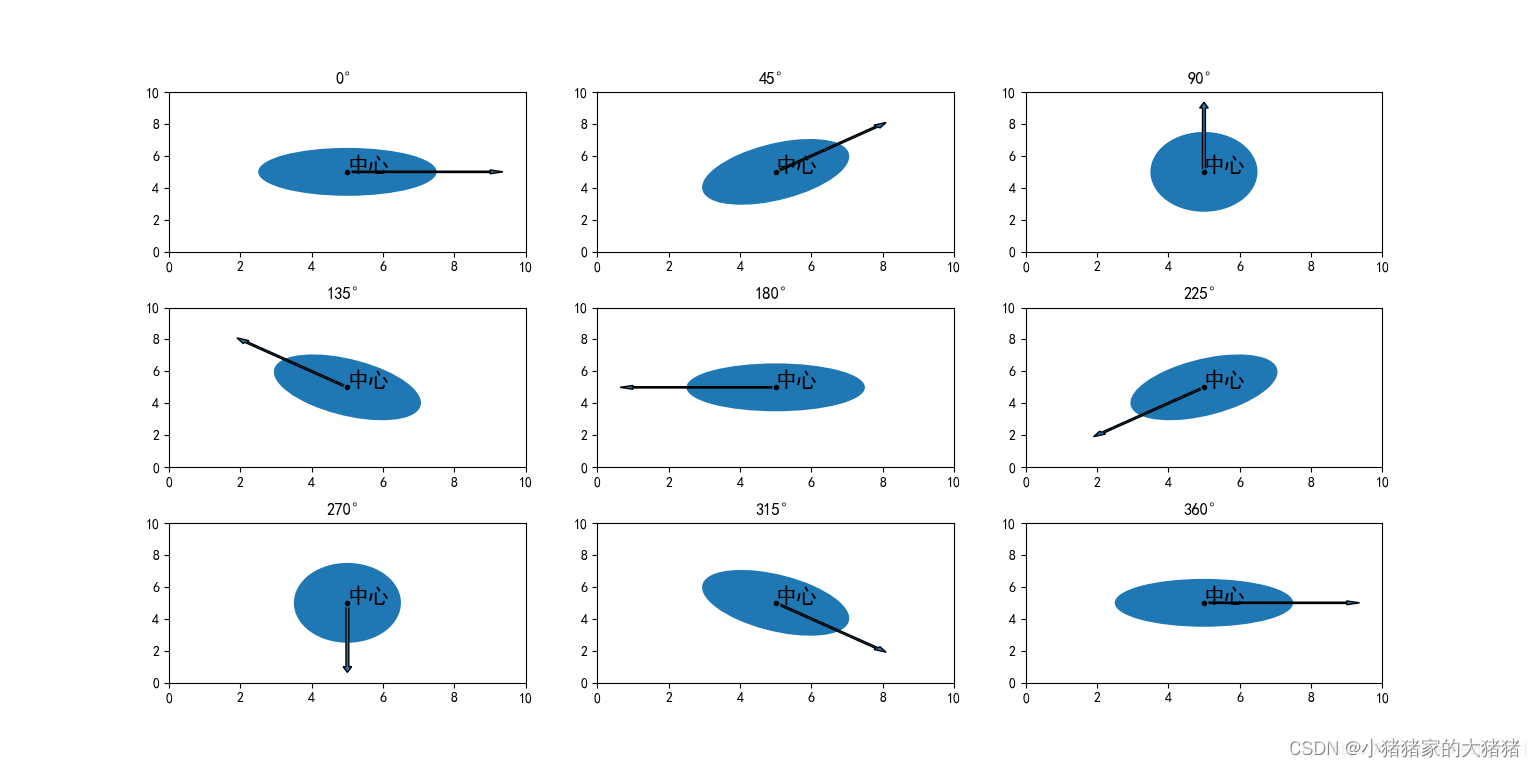

画图结果如下：

获取和设置属性

其他的 matplotlib 类实例一致，使用 get_property()**、set_property(value)，这两种方法前者用来获取当前属性，后者用来设置当前属性。property 代表要设置的属性名称，value 代表要设置的值。示例程序如下：

ellipse = patches.Ellipse(center, width=width, height=height, angle=angle * 45)
print('old linewidth=', ellipse.get_linewidth())	#获取边缘线宽度
ellipse.set_linewidth(15)	#设定边缘线宽度15
print('new linewidth=', ellipse.get_linewidth())	#获取边缘线宽度

运行结果如下：

old linewidth= 1.0
new linewidth= 15.0

Patch 参数

Ellipse 类的参数少且言简意赅，不再过多赘述。具体的 Patch 类详解见上文链接，该例只展示一下各个关键字参数的可视化效果。示例程序如下：

plt.rcParams['font.sans-serif'] = ['SimHei']  # 设置支持中文

center = (5, 5) #圆心
radius = 3  #圆半径
width = 5   #椭圆宽度
height = 3  #椭圆高度
angle = 0   #旋转角度

fig, ax = plt.subplots(3, 3)

#画示例标准椭圆
ellipse0 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle)
ax[0, 0].add_patch(ellipse0)
ax[0, 0].set_title('normal', fontsize=15)

#更改纵轴宽度
ellipse1 = patches.Ellipse(center, width=width, height=5, facecolor='#00FF00', angle=angle)
ax[0, 1].add_patch(ellipse1 )
ax[0, 1].set_title('width=height=5', fontsize=15)

#更改表面颜色
ellipse2 = patches.Ellipse(center, width=width, height=height, facecolor='#FF0000', angle=angle)
ax[0, 2].add_patch(ellipse2)
ax[0, 2].set_title('facecolor=#FF0000', fontsize=15)

#更改边缘线宽
ellipse3 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, edgecolor='#000000', linewidth=5)
ax[1, 0].add_patch(ellipse3)
ax[1, 0].set_title('linewidth=5', fontsize=15)

#更改边缘线条颜色
ellipse4 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, edgecolor='#0000FF')
ax[1, 1].add_patch(ellipse4)
ax[1, 1].set_title('edgecolor=#0000FF', fontsize=15)

#更改线型
ellipse5 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, edgecolor='#000000', linewidth=5, linestyle='--')
ax[1, 2].add_patch(ellipse5)
ax[1, 2].set_title('linestyle=--', fontsize=15)

#更改填充模式
ellipse6 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, edgecolor='#000000', linewidth=5, fill=False)
ax[2, 0].add_patch(ellipse6)
ax[2, 0].set_title('fill=False', fontsize=15)

#更改填充阴影
ellipse7 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, edgecolor='#000000', linewidth=5, hatch='||')
ax[2, 1].add_patch(ellipse7)
ax[2, 1].set_title('hatch=||', fontsize=15)

#更改透明度
ellipse8 = patches.Ellipse(center, width=width, height=height, facecolor='#00FF00', angle=angle, linewidth=5, alpha=0.1)
ax[2, 2].add_patch(ellipse8)
ax[2, 2].set_title('alpha=0.1', fontsize=15)

#标注
for i in range(len(ax)):
    for j in range(len(ax)):
        ax[i, j].plot(center[0], center[1], marker='o', markersize=5 , markerfacecolor='#000000')
        ax[i, j].set_xlim([0, 10])  #设置轴范围
        ax[i, j].set_ylim([0, 10])  #设置轴范围
        ax[i, j].text(center[0], center[1], '中心', fontsize=15)  #标注中心点

plt.show()

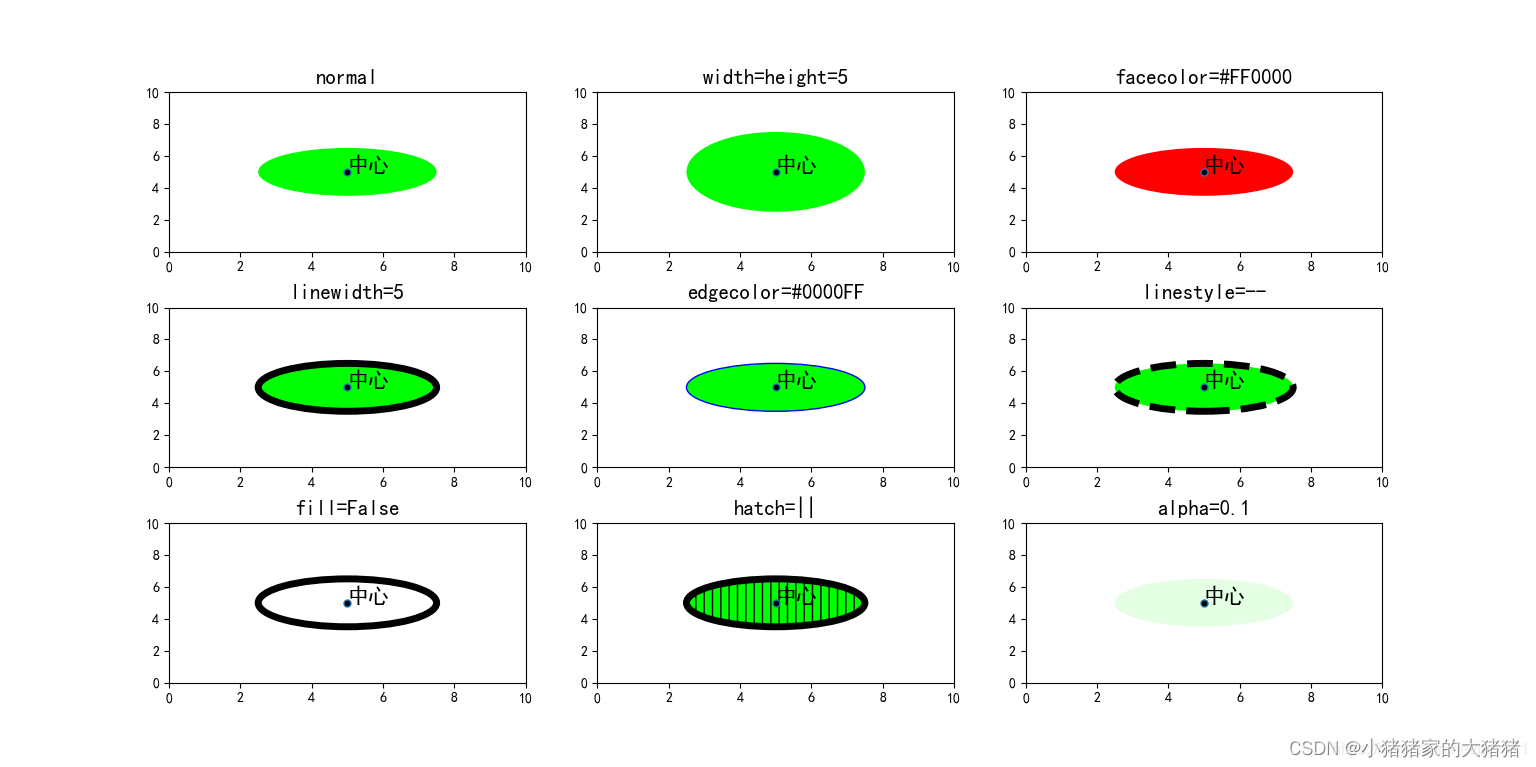

画图结果如下：

应用

绘制椭圆集合

使用数学定义绘制椭圆集合，示例程序如下：

import matplotlib.pyplot as plt
import numpy as np
from matplotlib.collections import EllipseCollection

x = np.arange(10)
y = np.arange(15)
X, Y = np.meshgrid(x, y)

XY = np.column_stack((X.ravel(), Y.ravel()))

ww = X / 10.0
hh = Y / 15.0
aa = X * 9

fig, ax = plt.subplots()

ec = EllipseCollection(ww, hh, aa, units='x', offsets=XY,
                       transOffset=ax.transData)
ec.set_array((X + Y).ravel())
ax.add_collection(ec)
ax.autoscale_view()
ax.set_xlabel('X')
ax.set_ylabel('y')
cbar = plt.colorbar(ec)
cbar.set_label('X+Y')
plt.show()

画图结果如下：
