一分钟了解“恒流电路”

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

在大学期间，核桃第一次听“恒流源”的时候，其实压根不理解这是个什么玩意，也就没有深究了，直到工作之后，发现恒流电路在设计中经常用到，特别是LED照明，电动汽车充电领域，电化学等等，私底下也有很多小伙伴问核桃恒流源怎么去理解，那今天我们就一起来学习一下“恒流电路”吧！

首先需要先了解“恒流”的意思

恒流，顾名思义，就是恒定的电流，那恒流电路就是指可以产生恒定电流的电路，而且这个电路不会受到负载的工作电压和阻值的变化而变化，要求高的领域还不会受到环境温度的影响！

我们先从简单的开始，

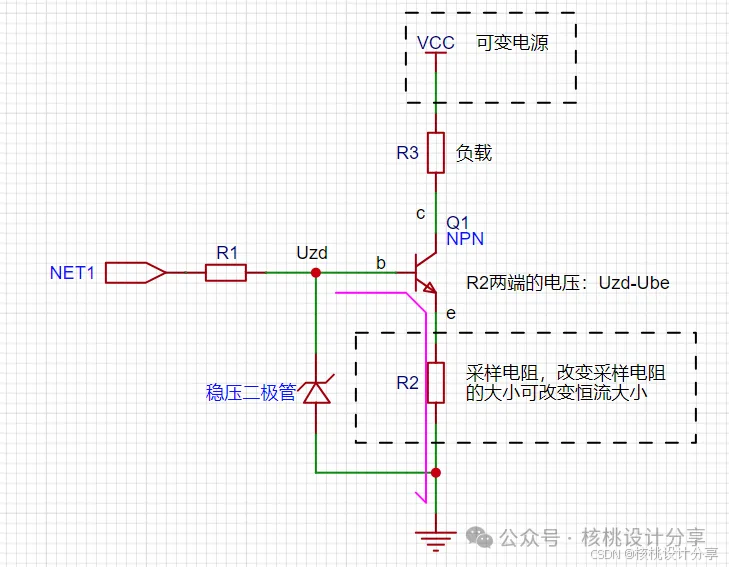

三极管+稳压二极管，如图1所示：

图1

图1中采用NPN三极管和稳压二极管组成恒流电路。Q1三极管的b极电压为稳压二极管的稳压电压Uzd，基本是维持不变的，R2两端的电压等于稳压二极管的稳压电压Uzd减去三极管Q1的be压降Ube，由于三极管Q1的be间的压降是不变的（不考虑温度影响），故采样电阻R2两端的电压不变，根据欧姆定律，电压不变，只要电阻不变，那电流就是恒定的，而R3负载是通过Q1和R2串联的，故电流基本一致，即便VCC电压有变化，也不会影响到R3的电流！

所以R2的电流约等于R3的电流，负载电流=(Uzd-Ube)/R2。

优缺点：压降少，功耗低！稳定性差，稳压二极管的电压容易受到环境温度影响，要求不高的场合可用！

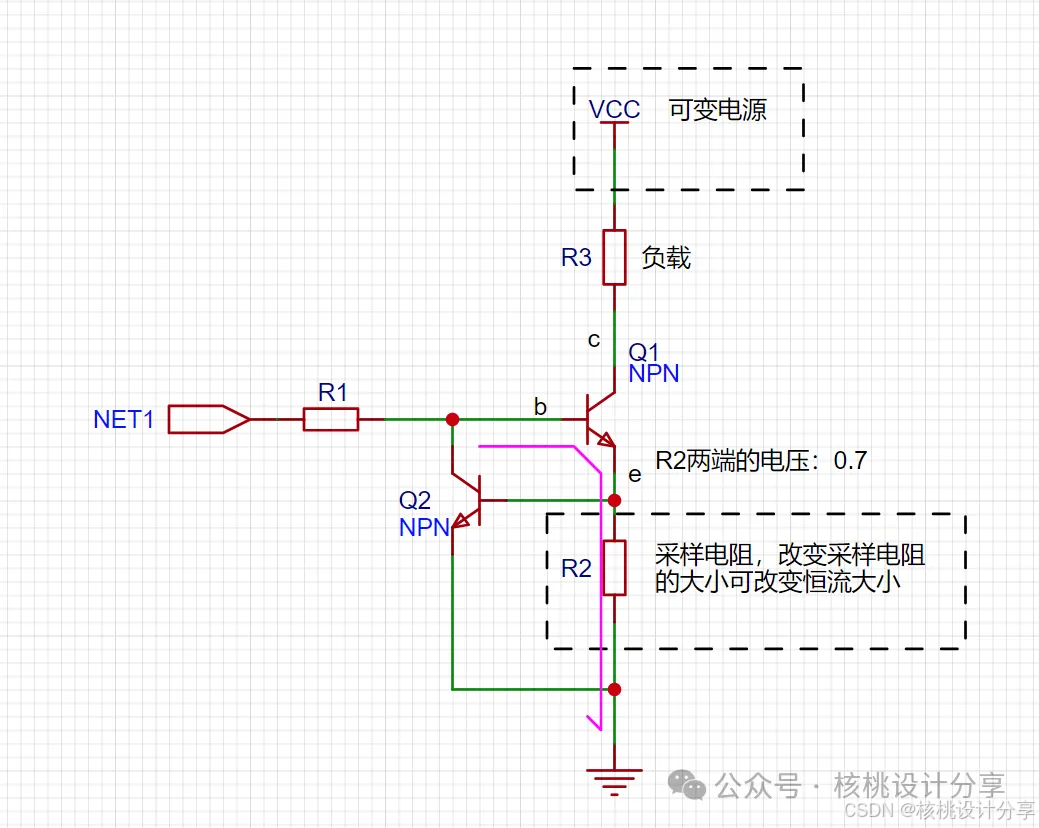

双三极管，如下图2所示：

图2

图2是由两个NPN三极管组成的恒流电路，当NET1为高电平是，Q1导通，Q2基极为高电平，Q2此时导通，拉低Q1的基极，Q1截止，负载失电，同时，Q2的基极的电压接近0V，Q2截止。Q1的基极重新被释放，从而又可以重新导通了，如此一直循环下去，而R3负载是通过Q1和R2串联的，故电流基本一致，即便VCC电压有变化，也不会影响到R3的电流！

所以R2的电流约等于R3的电流，负载电流=0.7V/R2。

优缺点：压降大，功耗高！稳定性比稳压二极管+三极管的方案好，要求不高的场合可用！

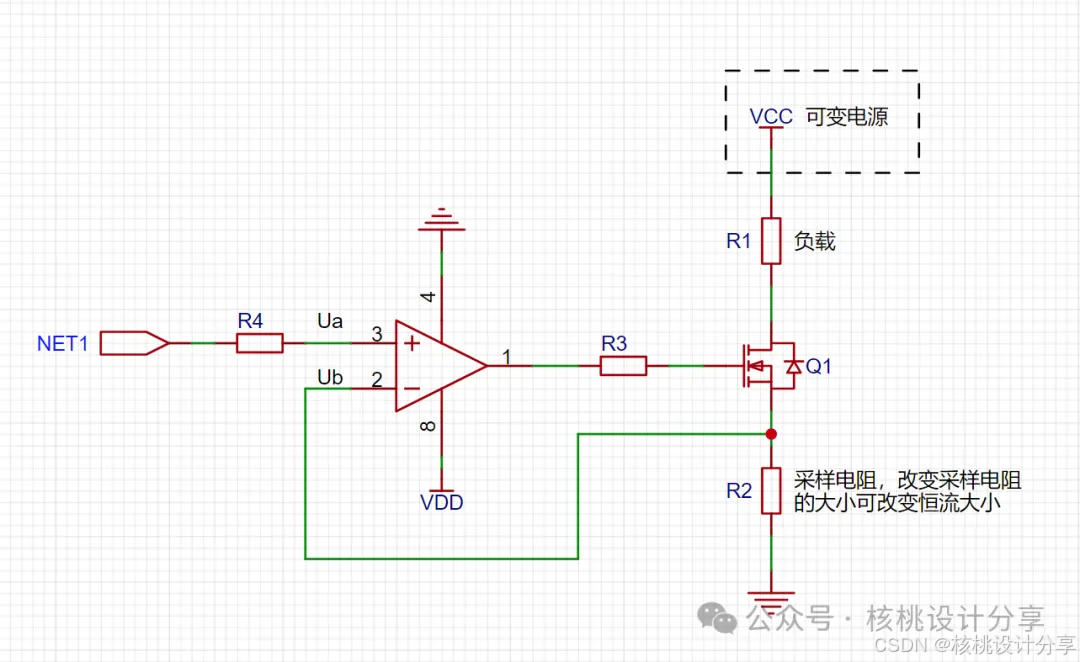

运放+MOS管，如下图3所示：

图3

图3中由运放和MOS管组成的恒流电路，主要利用运放的“虚短”特性来实现，如果小伙伴不清楚运放的“墟短”的概念的可以戳这里：

运放，一分钟快速上手（一）

由于运放“虚短”的特性，故运放的-端电压Ub和+端电压Ua是几乎一致的，R2两端的电压等于运放的-端电压Ua，所以即使VCC的电压有变化，也不会影响流过R2的电流。

而R1负载和R2是通过Q1串联起来的，所以在MOS管Q1导通后，流过R2的电流和流过R1的电流是一样的。

所以R2的电流约等于R1的电流，负载电流=Ua/R2。

优缺点：相比于前面的两个方案，运放+MOS的方案稳定性更高！输入阻抗高和输出阻抗低，精度高，MOS管的损耗小，发热量低，但成本稍高！

总结：在实际项目中很多都是采用运放+MOS管的方案，当然也有采用运放+三极管的方案，但是三极管的精度比MOS管差，压降高，损耗大，发热量也大。

注意：在使用运放+MOS管的方案是，需要注意的是NET1电压最好使用基准源来提供，如果使用的场合要求较高，采样电阻可以使用高精度的和温漂小的电阻。

好了，这章就先写到这吧！
