电磁炉电路原理粗解！

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

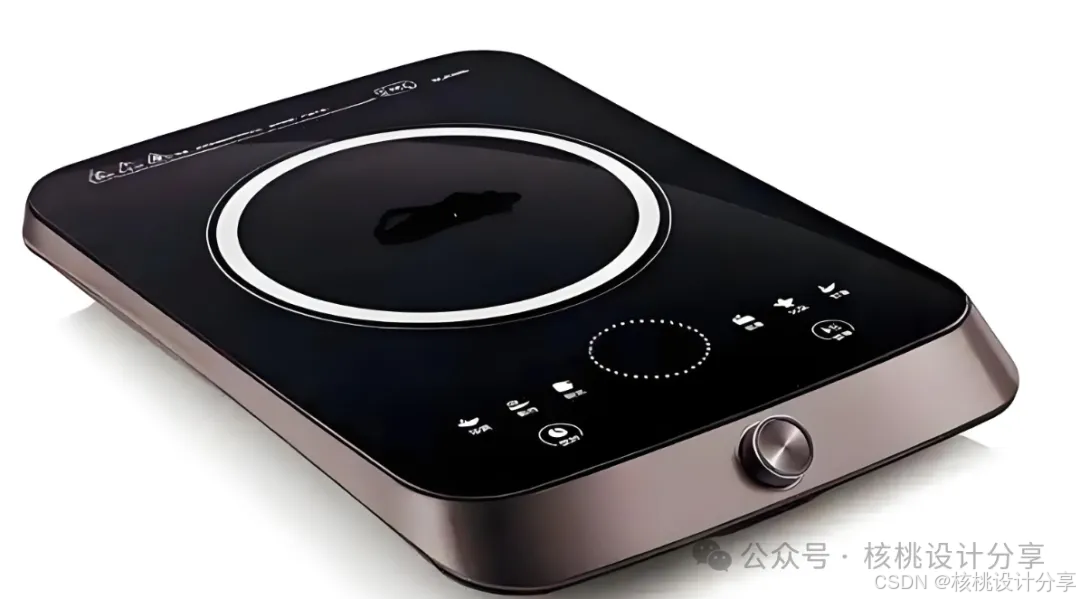

这是我们现实生活中最常用的电磁炉

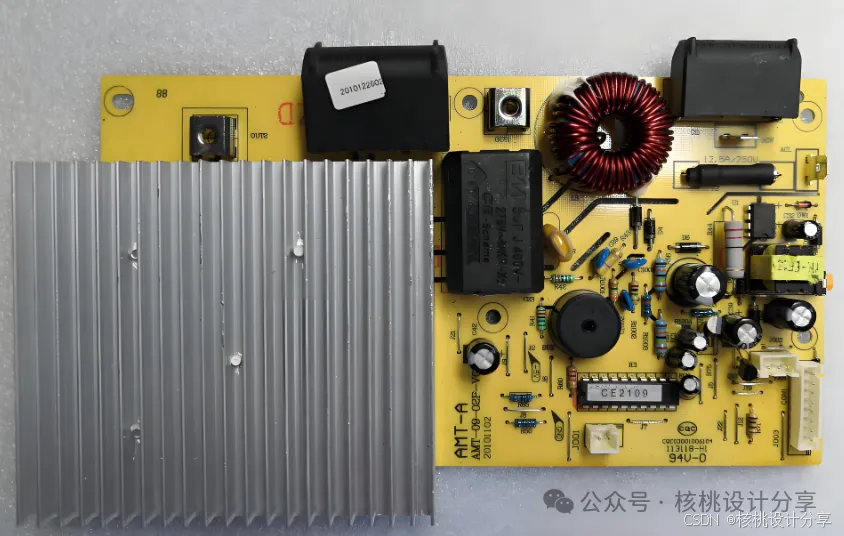

这是电磁炉内部的电路板

这是电磁炉电路的整体框架图

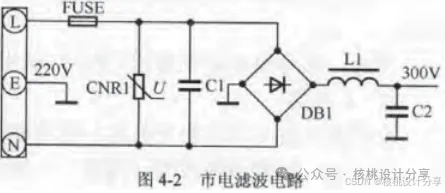

（1）市电滤波保护电路简介

原理分析：FUSE保险丝作为过流保护，CNR1为压敏电阻，主要是作为防止市电过高，损坏电磁炉的器件，C1为高频滤波电容。DB1为整流桥，主要是将交流电转化为直流电做准备，DB1出来的直流电还不是平滑的直流电，还需要后面的L1和C2组成的LC滤波电路才能得到平滑的直流电。LC滤波后的电压为300V左右，为功率管供电。

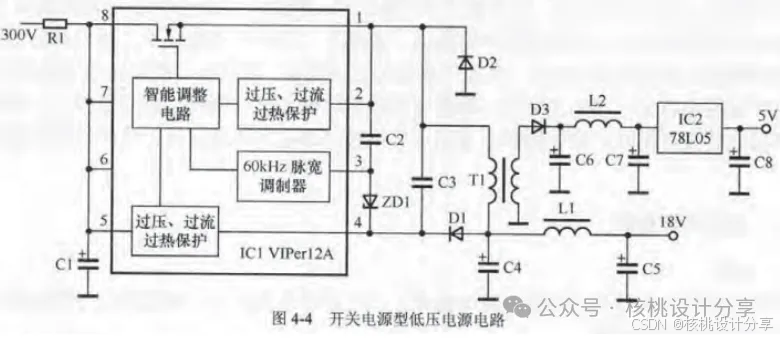

（2）低压电源电路

原理分析：R1为限流电阻，C1为滤波电容。IC1为开关电源芯片（VIPer12A）,目前市面上有很多的开关电源芯片，不仅限于这款。18V输出主要为功率管，风扇电机，振荡器的电路供电，5V输出为CPU，操作显示，指示灯电路供电。

（3）主功率
