运放，一分钟快速上手（二）

更多电路设计，PCB设计分享及分析，可关注本人微信公众号“核桃设计分享”！

我们接着上一章，直接看图

图1

我们还是按照虚短虚断的套路来分析这个电路。

根据虚短可知：

V-=V+--------------------------------公式1

根据虚断可知，流入运放的+和-的电流接近0，故流过R1和R2的电流相等

设这个电流为I12,可得

I12=Vout/(R1+R2)--------------------公式2

由图1可知，V-的电压是由R2的分压所得，故：

V-=I12*R2-----------------------------公式3

最后由公式1,2,3可得：

Vout=Vin(R1+R2)/R2------------------公式4

从公式4可以知道，同向放大电路的输入和输出极性相同。

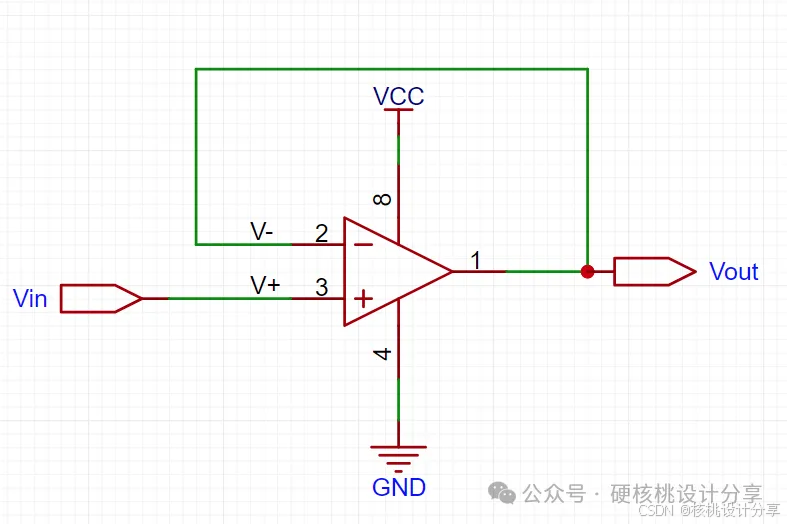

我们再看另一个电路，如图2：

图2

图2就是我们常用的跟随器，字面意思就是：输出跟随输入（一致的意思）。

我们对比图1和图2不难发现，图2是同向放大器的“变种”，只不过是直接把输入-直接和输出短接在一起，形成了放大倍数为“1”的同向放大器。

至于跟随器的作用，小伙伴们可以自行百度，很多！在这里就不重复了。

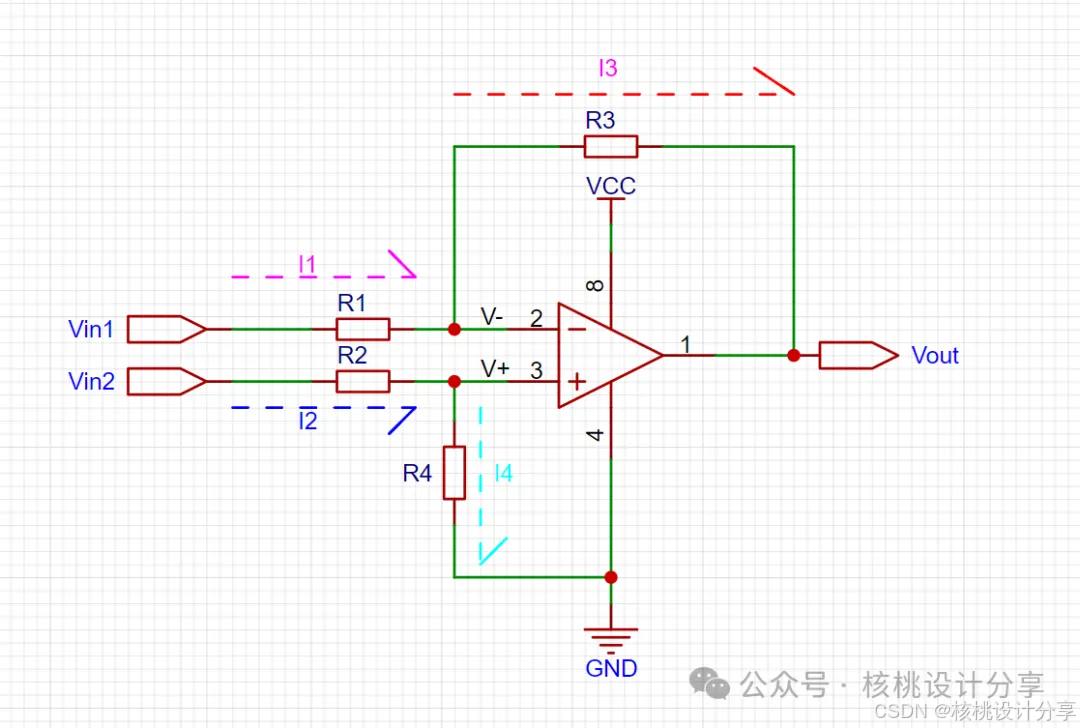

最后，我们再分析一个运放中常用的电路，差分放大（也叫减法器）电路，最主要的一个特点就是具有对称性，如下图3所示：

同样还是老套路，直接用上虚短虚断进行分析计算。

首先差分放大电路有一个前提条件：R2=R1,R4=R3。

由虚短可知：

V-=V+------------------------公式1

由虚断可知：

流过R2的电流I2和流过R4的电流I4是相等的。得：

I2=I4

I2=(Vin2-V+)/R2------------------公式2

I4=V+/R4-------------------------公式3

(Vin2-V+)/R2=V+/R4-------------公式4

同理流过R1的电流I1和流过R3的电流I3是相等的。得：

I1=I3

I1=(Vin1-V-)/R1------------------公式5

I3=(V--Vout)/R3------------------公式6

(Vin1-V-)/R1=(V--Vout)/R3-------公式7

由公式1,4,7再加上前提条件（R2=R1,R4=R3）最终计算出：

Vout=R3/R1(Vin2-Vin1)

都是一些很简单的运算，小伙伴们最好自己动手推算一下，加深印象。

“运放”可以组成很多很多实用的电路，在这里就不一一展开说了，但本质的推算还是一样的。

那今天就先到这吧！下一篇重点说一下“运放的选型”。

如果本文对小伙伴们有所帮助，欢迎点赞

，你们的鼓励是我创作最大的动力
