Rational Rose根据Java代码自动生成类图（教程和错误解决）

Rational Rose有个很方便的功能，将项目中的JAVA代码自动转换成UML类图。

根据Java代码自动生成UML图

1、新建一个ROSE工程，选择J2EE模板

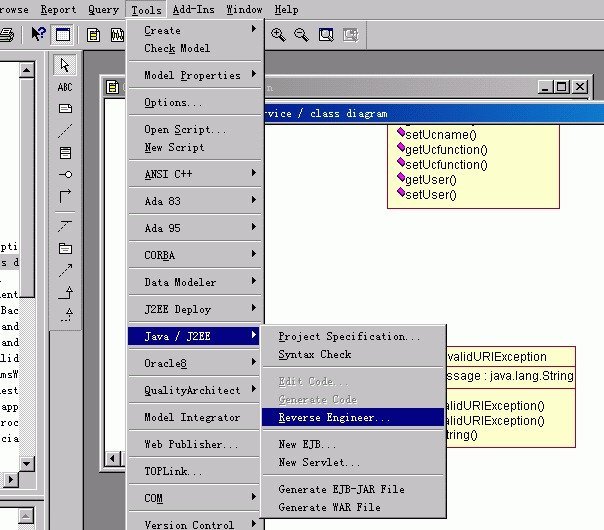

2、如图进行操作

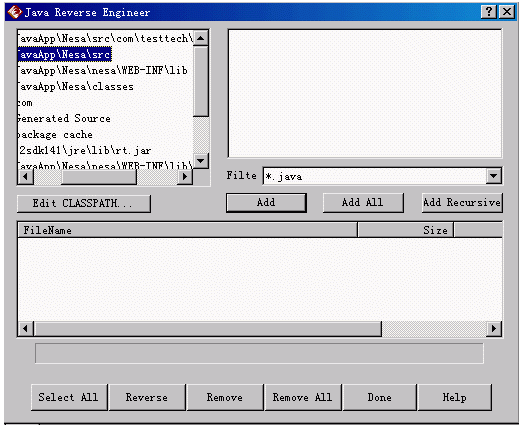

3、在出现的界面中，CLASSPATH中加入源代码的目录，加入支持的包，点’ADD RECURSIVE’点 ‘SELECT ALL‘，‘ 点REVERSE ‘，完成后没任何提示,点’DONE’结束。逆向工程完成。

4、逆向工程以后不会自动生成类图，但在logical view 和component view 里面按照你的java包结构会自动生成相应的包和类，要按照自己的要求建立类图。下面我们将所选包下的所有类显示在新建类图中：

5、ROSE里新建CLASS DIAGRAM，然后把类包一个个拖到右侧图中，点菜单上的’QUERY’下的’ADD CLASS’，确定。

Rational Rose 逆向工程(java) 常见问题解决

1、 rose逆向工程的时候，属性类型表现为：Logical View::java::lang::

解决办法：
菜单->Tools->Java/j2ee->Project
选择Fundamental Type 页面
Remoe Common JDK Classes
Add Common JDK Classes
确定即可，也许是Rose的Bug

2. rose逆向工程的时候，报错，一般是类中没有引用了一些包

在菜单view－》log 选中就能看到log window中出错信息，一般可能是找不到类，你在tools－java/j2ee-project specification里面设置好项目的相关项，比如classpath等等
解决办法：菜单->Tools->Java/j2ee->project specification，选择Class Path页面，将相应的包加入即可
