掌控板micropython编程网页端控制灯带LED的亮灭

一、使用扩展板连接7个LED的灯带

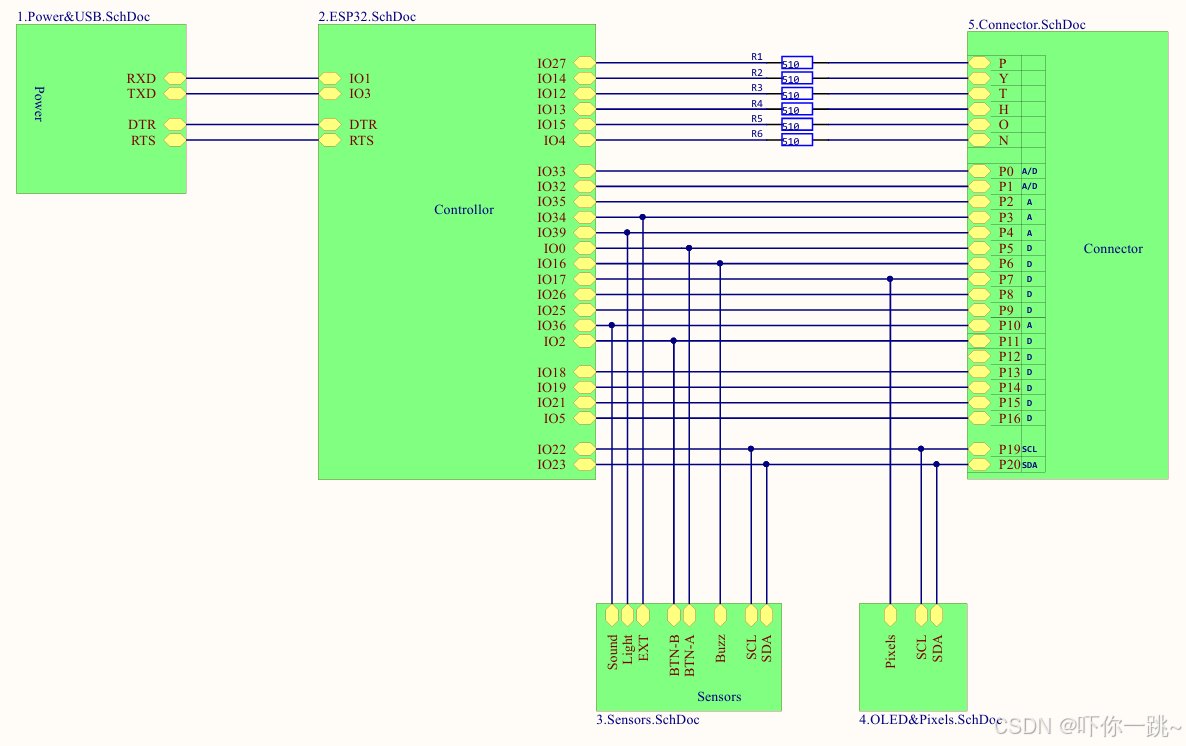

Mind+趣味学习套件中有一条7个LED的灯带。将灯带连接到扩展板的P13引脚上，在掌控板的原理图上，P13对应的GPIO是18。在编程中使用Pin(18)对彩带进行初始化。
在这里插入图片描述
设置彩带颜色的代码如下：

from machine import Pin
import neopixel

# 配置 NeoPixel 灯带，使用 GPIO18，灯带有 3 LED

np = neopixel.NeoPixel(Pin(18), 7)
np[0] = (255, 0, 0)
np[1] = (0,255, 0)
np[2] = (0,255, 0)
np.write()

则前三个LED显示的颜色分别是红色、绿色和绿色。

二、掌控板板载灯带的初始化

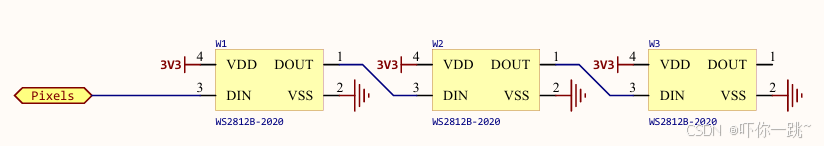

掌控板上使用的三颗LED是灯带的LED，原理图如图所示。
在这里插入图片描述

NeoPixel 灯带使用 GPIO17接口，灯带有 3 LED，因此使用np = neopixel.NeoPixel(Pin(17), 3)进行初始化。

from machine import Pin
import neopixel

# 配置 NeoPixel 灯带，使用 GPIO17，灯带有 3 LED

np = neopixel.NeoPixel(Pin(17), 3)
np[0] = (255, 0, 0)
np[1] = (0,255, 0)
np[2] = (0,0, 255)
np.write()

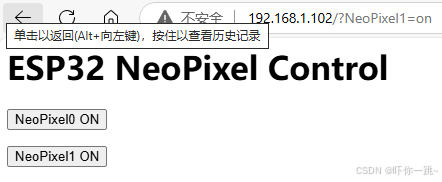

三、掌控板中使用micropython编程实现了在网页端控制灯带LED的亮灭

代码如下：

import network
import socket
from machine import Pin
import neopixel

# 配置 NeoPixel 灯带，使用 GPIO17，灯带有 3 LED

np = neopixel.NeoPixel(Pin(17), 3)

# 设置你的SSID和密码
ssid = 'TP-LINK_FF40'
password = 'synu0268'

# 连接到WiFi
def connect_to_wifi():
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    if not wlan.isconnected():
        print('Connecting to network...')
        wlan.connect(ssid, password)
        while not wlan.isconnected():
            pass
    print('Network config:', wlan.ifconfig())


# 创建Web页面
def web_page():
    html = """
    <html>
        <head>
            <title>ESP32 NeoPixel Control</title>
        </head>
        <body>
            <h1>ESP32 NeoPixel Control</h1>
            <p><a href="/?NeoPixel0=on"><button>NeoPixel0 ON</button></a></p>
            <p><a href="/?NeoPixel1=on"><button>NeoPixel1 ON</button></a></p>
        </body>
    </html>
    """
    return html

# 启动Web服务器
def start_server():
    connect_to_wifi()
    s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    s.bind(('', 80))
    s.listen(5)

    while True:
        conn, addr = s.accept()
        print('Got a connection from %s' % str(addr))
        request = conn.recv(1024)
        request = str(request)
        print('Content = %s' % request)

        NeoPixel0_on = request.find('/?NeoPixel0=on')
        NeoPixel1_on = request.find('/?NeoPixel1=on')

        if NeoPixel0_on  == 6:
            print('NeoPixel0 on')
            np[0] = (255, 0, 0)
            np[1] = (0, 0, 0)
            # 更新显示
            np.write()
        if NeoPixel1_on  == 6:
            print('NeoPixel1 on')
            np[1] = (0, 255, 0)
            np[0] = (0, 0, 0)
            # 更新显示
            np.write()

        response = web_page()
        conn.send('HTTP/1.1 200 OK\n')
        conn.send('Content-Type: text/html\n')
        conn.send('Connection: close\n\n')
        conn.sendall(response)
        conn.close()

start_server()
