时序电路的特点
1. 组合电路：电路的输出只与电路的输入有关，与电路的前一时刻的状态无关。
2. 时序电路：电路在某一时刻的输出取决于该时刻电路的输入，还取决于前一时刻电路的状态
时序电路结构特点：组合电路+触发器电路的状态与时间顺序有关
1.时序逻辑电路的模型与分类

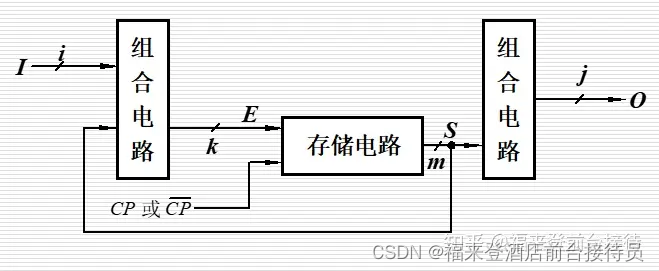

1. 时序电路的一般化模型
结构特征: *电路由组合电路和存储电路组成。
*电路存在反馈。
2、同步时序电路与异步时序电路
同步时序电路
同一个时钟脉冲源，因而，所有触发器的状态(即时序逻辑电路的状态)的变化都与所加的时钟脉冲信号同步。
输出方程，激励方程，状态方程
异步时序电路
没有统一的时钟脉冲，有些触发器的时钟输入端与时钟脉冲源相连，只有这些触发器的状态变化才与时钟脉冲同步，而其他触发器状态的变化并不与时钟脉冲同步。
没有统一的时钟脉冲或没有时钟脉冲，电路的状态更新不是同时发生的。
2.时序电路功能的表达方法
1. 逻辑方程组

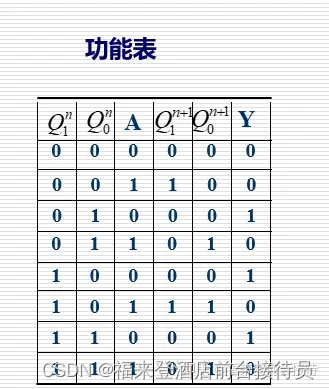

2. 根据方程组列出功能表
3.将功能表转换为状态表
4.根据状态表画出状态图
5根据状态表画出波形图
时序逻辑电路的四种描述方式是可以相互转换的
3.时序逻辑电路的分析
时序逻辑电路分析的任务：分析时序逻辑电路在输入信号的作用下，其状态和输出信号变化的规律，进而确定电路的逻辑功能。
分析过程的主要表现形式:时序电路的逻辑能是由其状态和输出信号的变化的规律呈现出来的。所以，分析过程主要是列出电路状态表或画出状态图、工作波形图。

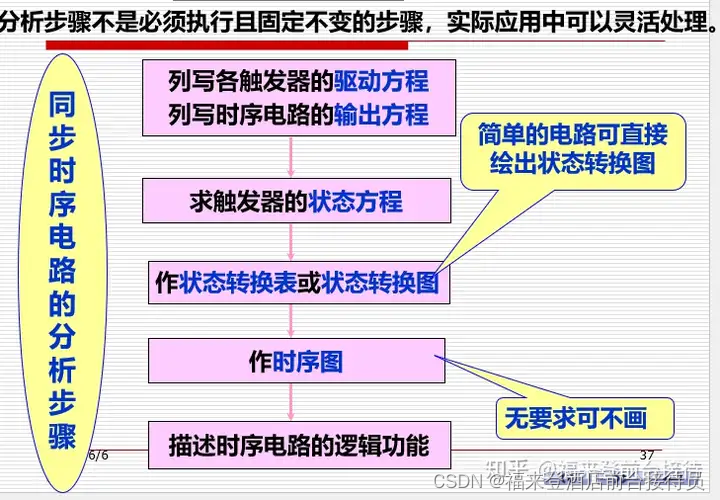

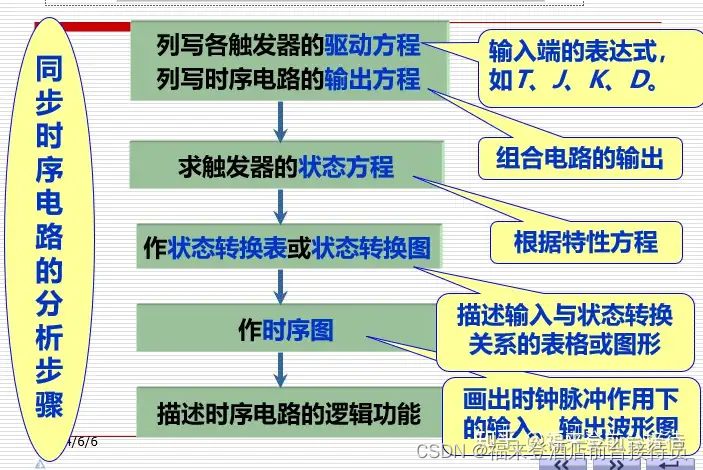

3.分析同步时序逻辑电路的一般步骤:
米利型和穆尔型时序电路

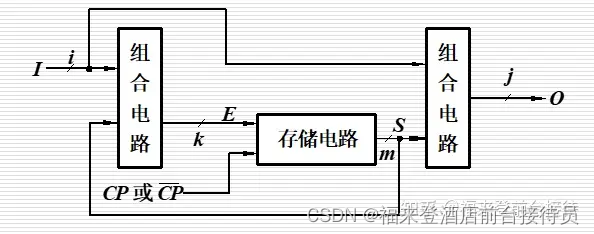

米利型电路：电路的输出是输入变量A及触发器输出Q1、 Q0 的函数，
这类时序电路亦称为米利型电路

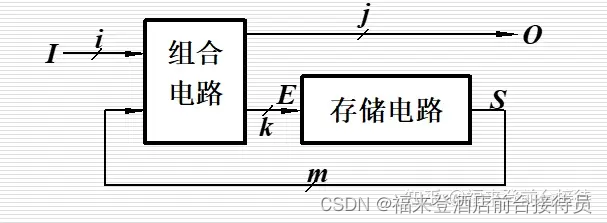

穆尔型电路
电路输出仅仅取决于各触发器的状态，而不受电路当时的输入信号影响或没有输入变量，这类电路称为穆尔型电路
例1

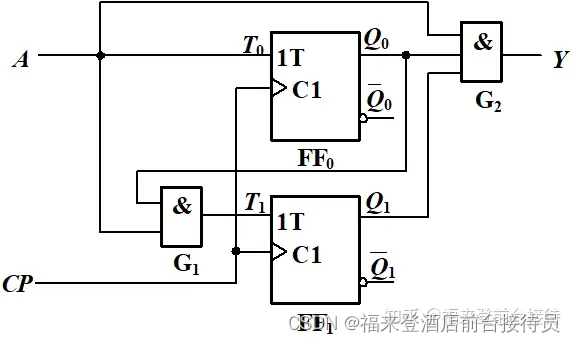

试分析如图所示时序电路的逻辑功能
解：(1)了解电路组成。电路是由两个T 触发器组成的同步时序电路。 (2) 根据电路列出三个方程组

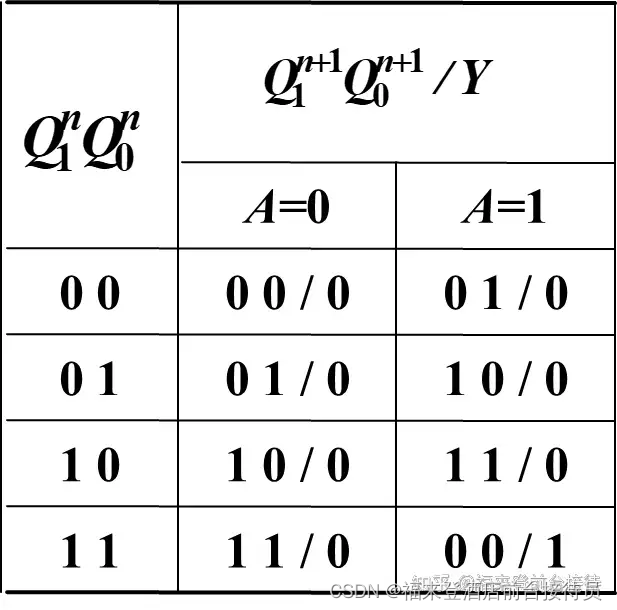

(3) 根据状态方程组和输出方程列出状态表

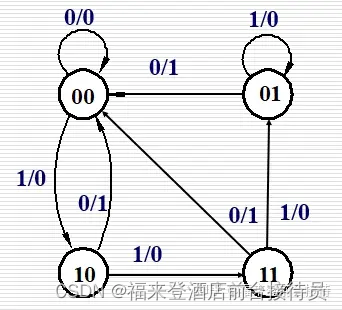

(4) 画出状态图

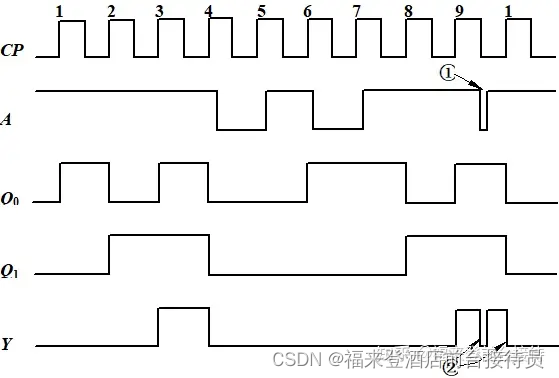

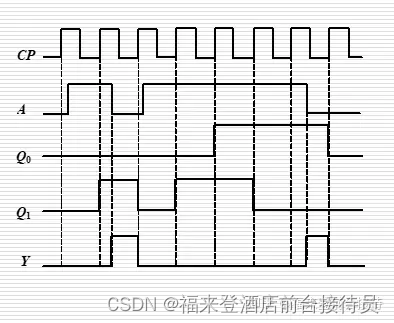

（5）画出时序图
(6) 逻辑功能分析
观察状态图和时序图可知，电路是一个由信号A控制的可控二进制计数器。当A=0时停止计数，电路状态保持不变；
当A=1时，在CP上升沿到来后电路状态值加1，一旦计数到11状态，Y 输出1，且电路状态将在下一个CP上升沿回到00。
输出信号Y的下降沿可用于触发进位操作。
例2

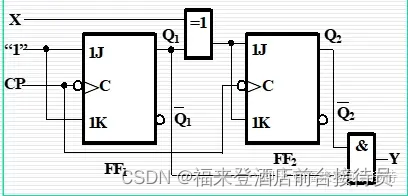

试分析如图所示时序电路的逻辑功能。
解：1.了解电路组成。
电路是由两个JK触发器组成的莫尔型同步时序电路。
2.写出下列各逻辑方程式：

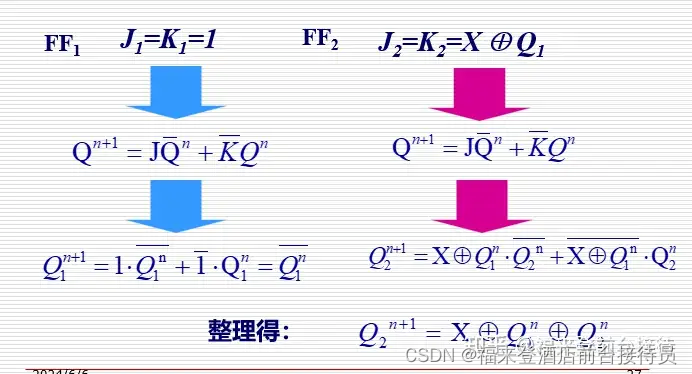

将激励方程代入JK触发器的特性方程得状态方程

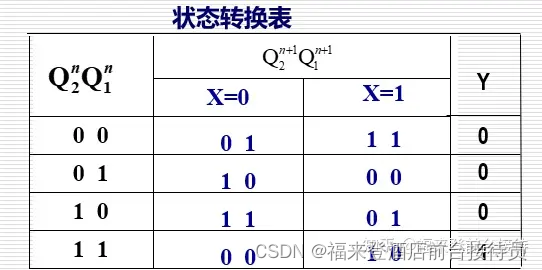

3.列出其状态转换表，画出状态转换图和波形图

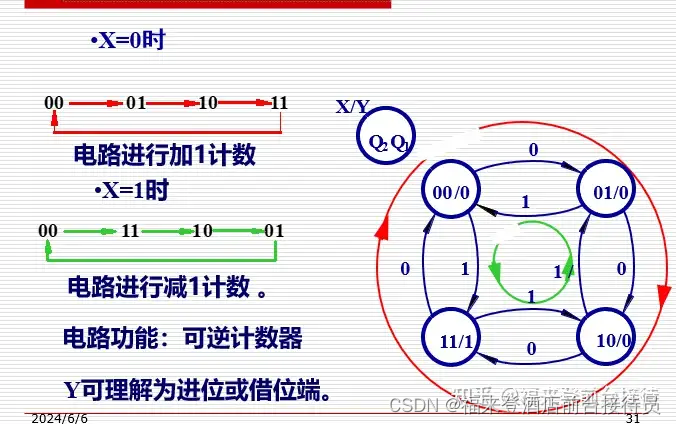

４.确定电路的逻辑功能.

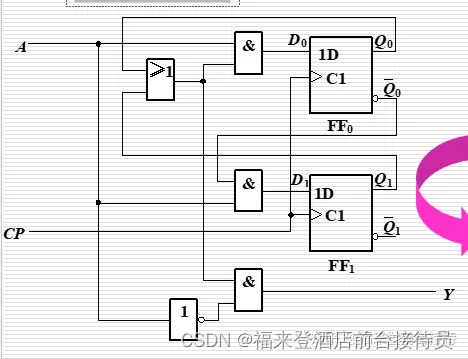

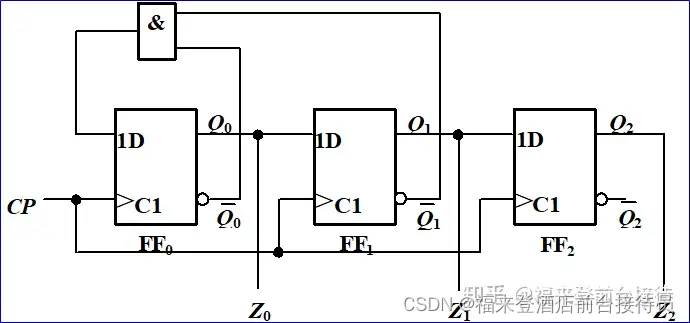

例3 分析下图所示的同步时序电路。

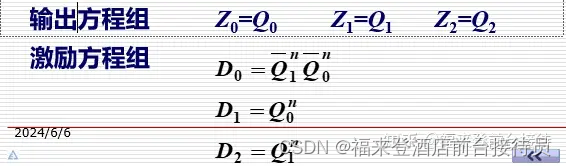

1.根据电路列出逻辑方程组:

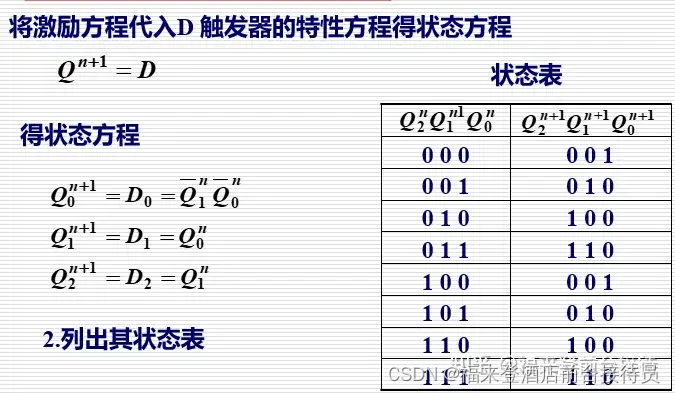

2.列出状态表

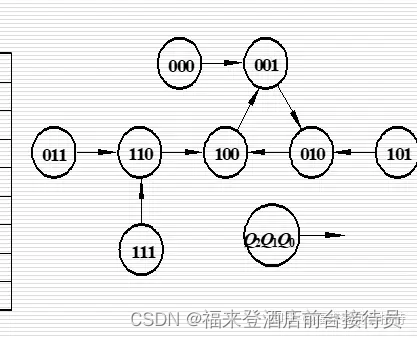

3.画出状态图

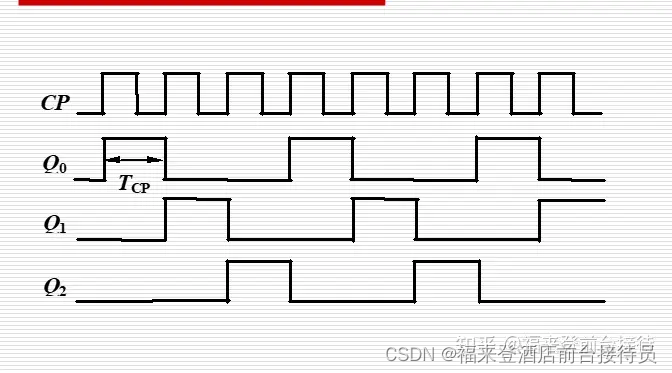

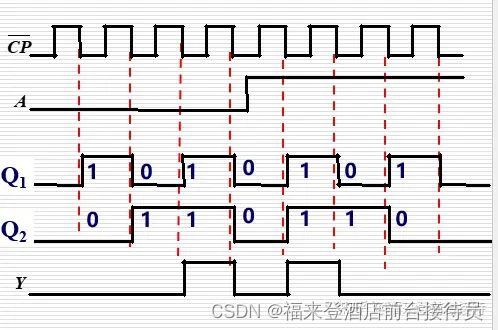

4.画出时序图
5、逻辑功能分析
由状态图可见，电路的有效状态是三位循环码。
从时序图可看出，电路正常工作时，各触发器的Q端轮流出现
一个宽度为一个CP周期脉冲信号,循环周期为3TCP。电路的功能为脉冲分配器或节拍脉冲产生器。
小结
资料仅供学习使用
如有错误欢迎留言交流
