微信视频号聊天室技术介绍

之前介绍过微信红包系统的架构（参考：微信红包后台系统设计、微信红包设计方案）。

微信作为国内在线用户最多的国民应用，其架构设计中的应对高流量、低延迟的一些技巧，在其他公司或团队解决高并发问题时一定有一些参考作用。今天介绍下微信视频号聊天室的高并发消息收发解决方案。

视频号在直播时相当于把所有的关注者拉到一个群里面，因为同一时间一个用户只能关注一个聊天室，所以他的技术方案和之前介绍的群聊天还是有些差别的。

之前介绍过钉钉的群聊天方案。参考：钉钉架构设计

• 群功能消息特点：一个群少于500人，群成员之间有关系，群成员流动性低，对离线消息较为关注。


• 聊天室消息特点：数万人参与，成员之间没有关系，聊天室成员流动性较高，不关注离线消息。

基于以上两个特点，群消息适合写扩散机制，而聊天室适合读扩散机制。

聊天室可以看做是一个基于房间的临时消息信道，主要功能包括消息收发、在线状态统计等。

微信聊天室形态最早出现在2017年，当时主要用于电竞直播间，支持了高性能、高实时、高可扩展的消息收发。

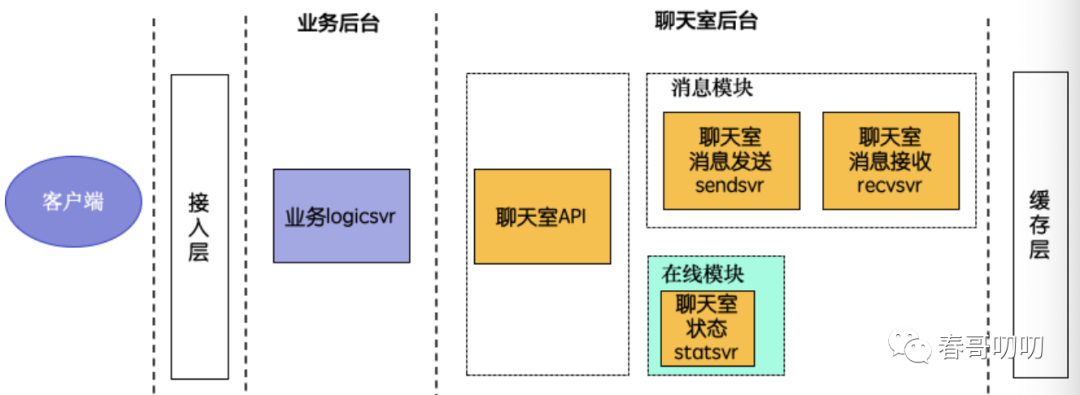

聊天室消息的一大特点就是要做到高实时，基于上面架构图，思考下如何实现用户消息的实时同步呢？

可以采用长轮询方案。

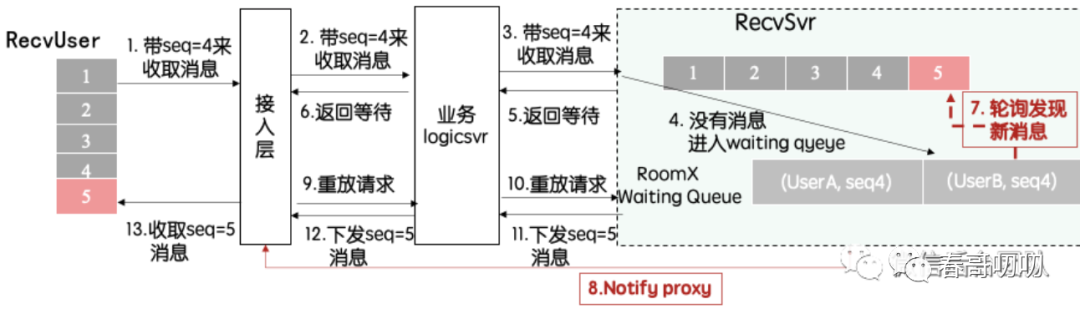

用户读请求进来之后，在RecvSrv进行消息轮询。当发现新消息之后会给接入层发送重新获取的请求，这样增量的消息就被读取到客户端了。

这里为什么没有考虑websocket呢？

首先ws的推模式有可能丢消息，这样端上还需要一个拉模式兜底。同时推模式需要维护一个精准的在线列表，成本变大。这种长轮询对于客户端来说其实是个短连接，客户端实现起来更简单。

因为聊天室更适合采用消息的读扩散模型，这样会给读盘造成压力，所以需要有个cache解决这个问题。

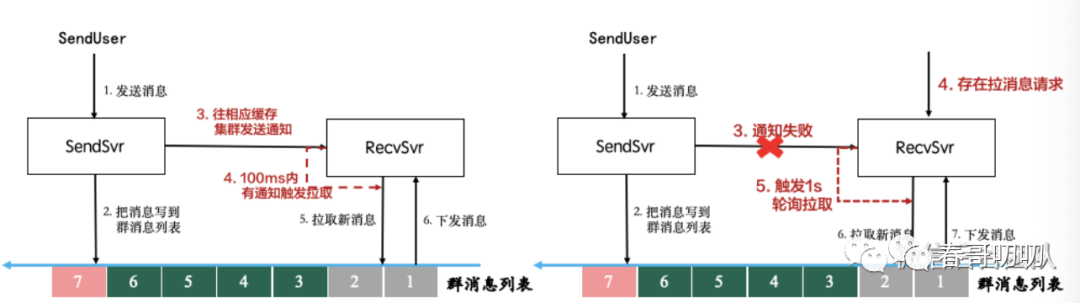

SendSvr接收到用户消息时，写入消息列表，然后向RecvSvr集群发送通知。当RecvSvr接收到新消息通知后，异步线程拉取消息。

当RecvSvr收到某个聊天室的写消息请求时，触发该聊天室的异步轮询，为了避免通知失效导致无法更新消息，需要有个兜底，比如1s内触发一次轮询拉取。同时需要考虑机器异常重启时的数据自动恢复能力。

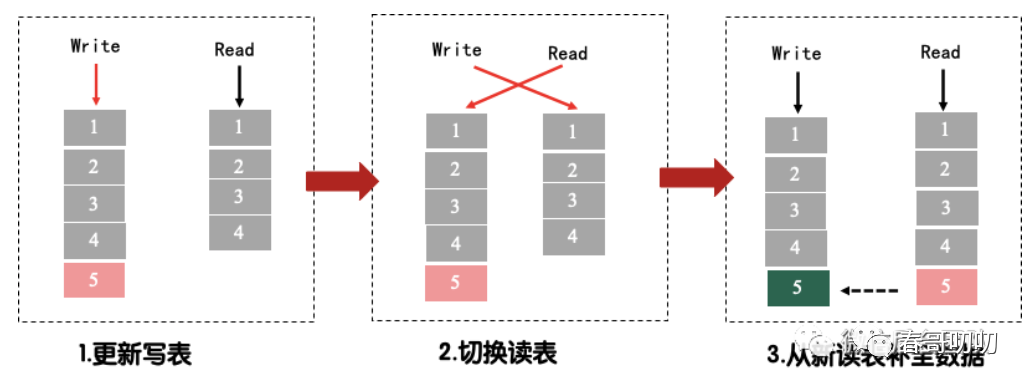

读写队列过程中可能存在并发的情况，可以采用COW思想。当有写更新，后续的读到最新写的队列读。当再写队列时，比对下读队列，看看是否需要从新读补全到主数据上。

以上是聊天室1.0的架构是否可以支持千万级同时在线的直播呢？

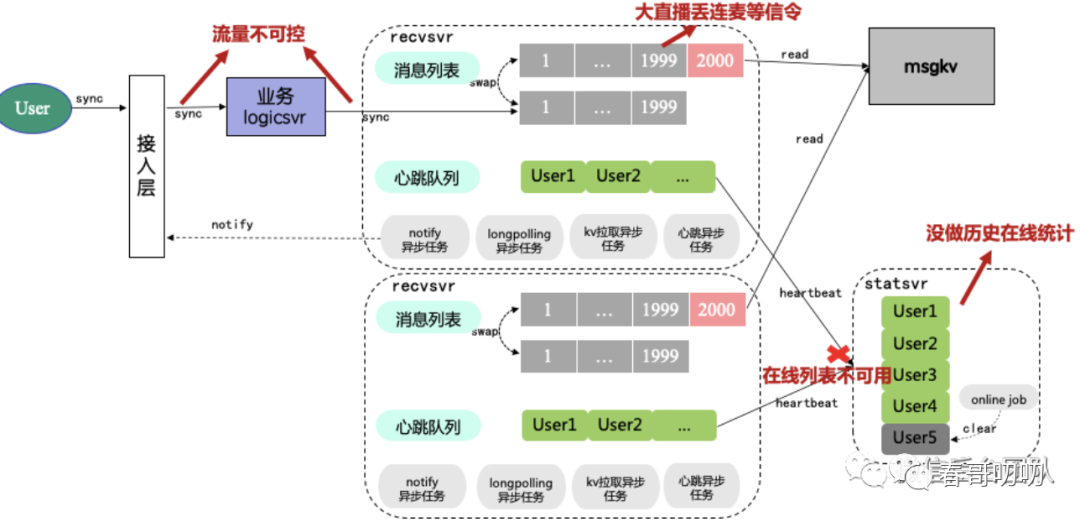

还存在一些问题，比如消息信道不能保证所有消息都下发。一个房间内用户的状态信息聚合到同一台statSvr，存在单点瓶颈，并发变更时导致部分房间在线数跳变。缺少历史在线人数统计。

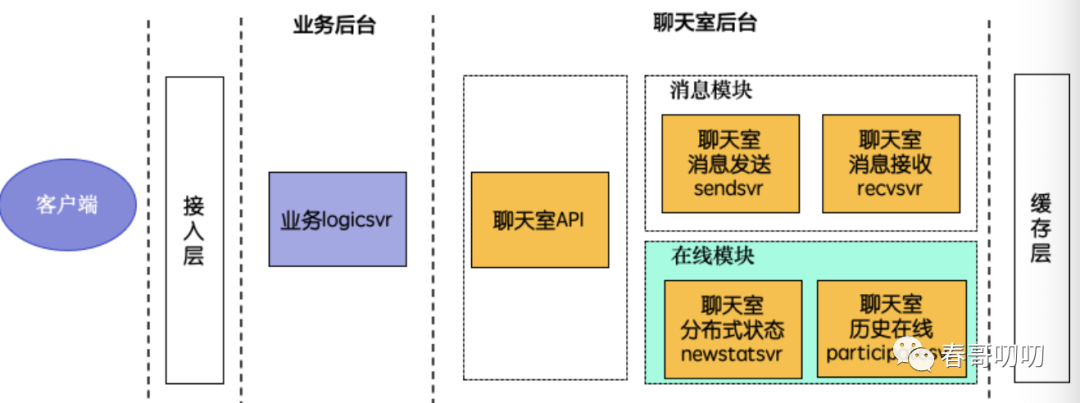

那2.0架构如何解决以上问题的呢？

一些信令丢失的原因是因为，在RecvSvr的cache中只保留了最近2000条消息，有些消息在客户端还没来得及收到，就被cache淘汰了。

所以目前看起来，写扩展和简单的读扩散都不可行。

还有一种方法是拆分，比如消息分级，缓存在两个cache里面。但也会有问题，比如recevSvr需要同时读两个消息表，这样会消耗recvSvr对cache的两倍访问。

在1.0架构上，每个消息发送到服务端之后，recvSvr其实是都可以感知到notify的，所以每次拉取的消息数量都不会很多，这一过程不会丢消息。

为充分利用cache，同时保证消息的下发可以这样设计。

在消息表上对重要消息打标。在recvSvr拉到消息后，将消息分为普通消息和重要消息。这样在消息收取时，先收取重要消息，再收取普通消息，实现了重要消息的优先下发。

聊天室在线状态统计实现，参考了微信设备在线的设计。

每个直播房间对应一个sect。按照房间id，选择一台机器作为master，该房间的请求读写此机器。为解决单点问题，将master下这个房间的数据同步到其他sect下的机器上，这样即使master挂了，仍然可以通过其他机器进行读写。

微信团队还是用机器维度的分布式方案，简单点用分布式缓存就行了。

记录聊天室活跃用户，可以在服务端记录两个值：用户id、活跃时间。

通过定期心跳，更新用户在线状态。

之前提到过，一个直播间有上千万人，以1000w为例，如果10s心跳一次，请求就是6000w/min，考虑到缓存穿透、并发性能，需要从磁盘回拉数据，可能导致拉齐到一些需要延迟删除的用户状态信息，以至于获取到的在线用户数远大于实际用户数。

怎么解呢？

可以考虑拆key+读写分离+异步聚合落盘方案解决。

每台机器负责统计部分在线数据。每台机器内按照uid做哈希，打散到多个shard。每个shard对应一个key。

在数据聚合查询时，每台机器拉取自己所有的key，最终组合出一个完整的在线列表。

这样通过拆机器、hash等方式将原有6000w/min的请求打散了，降低了并发问题。在聚合查询时，每个机器负责自己的查询聚合，降低了穿透的问题和数据不一致的问题。

大小直播间的流量差异很大的，所以需要考虑大小直播间不要相互影响。

大直播间需要更多的机器保证体验，小直播间用小规模机器即可。

这里微信团队考虑了微信支付对于大小商户的隔离做法，做了流量隔离。

• 对于可预测的大直播间加白，直接走vip；


• 其他直播间走普通；


• 大直播间在线人数多，需要拆在线列表key；


在longpolling的机制下，直播间一直有消息的话，100w的在线每分钟至少会产生6kw/min的请求，而1500w更是高达9亿/min。

logicsvr是cpu密集型的服务，按30w/min的性能来算，至少需要3000台。所以这个地方必须要有一些柔性措施把控请求量，寻找一个体验和成本的平衡点。

这个措施一定不能通过logicsvr拒绝请求来实现，原因是longpolling机制下，客户端接收到回包以后是会马上发起一次新请求的。logicsvr拒绝越快，请求量就会越大，越容易造成滚雪球。

上图可以看到，正常情况下，当recvSvr没有收到新消息时，可以让请求在proxy层hold住，等待连接超时或是notify。

所以可以通过在proxy的柔性控制，让请求或者回包在proxy hold一段时间，来降低请求频率。

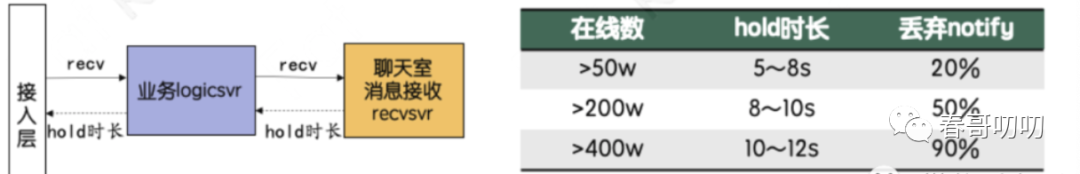

根据不同的在线数，设置不同的收取间隔。在客户端上下文里面记录下上次收取的时间。成功收取消息后，让请求在proxy层hold一段时间。

微信这么多年在微信支付、微信红包、小游戏、在线聊天产品形态下积累了业界最顶尖的最佳实践，所以业界老有人说微信技术差，人家能随意支持千万级、亿级流量，技术水平肯定是业界最强的。可能少的是在业界的一些曝光吧。

希望对你有用。
