Xilinx ISE12.0 烧录步骤

前面的约束、综合、实现都正常通过后,

1. 执行烧录程序:右键单击“ Configure Target Device" 图标

    如果从头至尾运行选择“ run all ”

    如果只烧录已有文件选择“ run with current data"

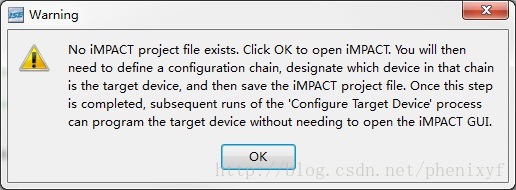

2. 弹出如下对话框,选择OK

进入烧录工程: ISE iMPACT(M.81d)



3. 产生 PROM文件:

    3.1 双击“ Creat PROM File (PROM File Formatter)” 选项,弹出如下对话框

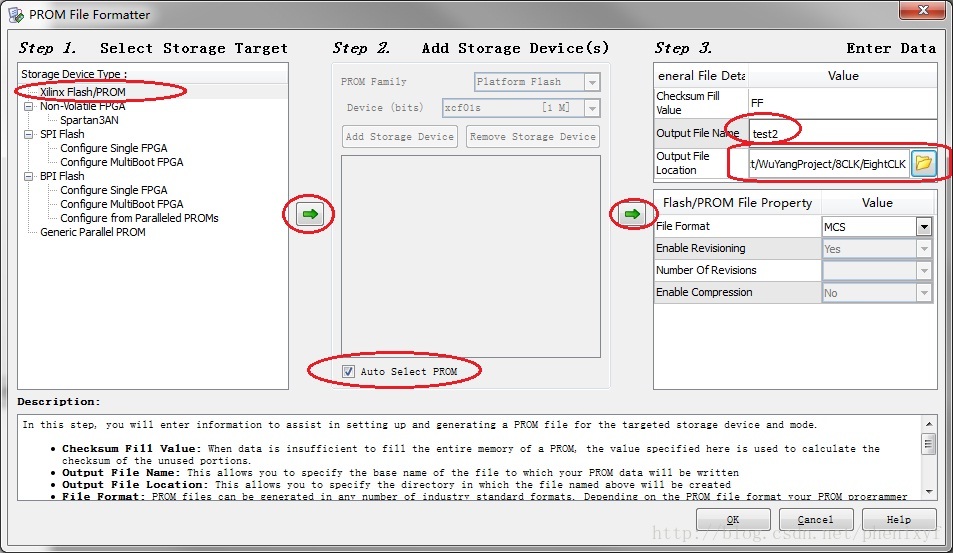

3.2 PROM File 设置:

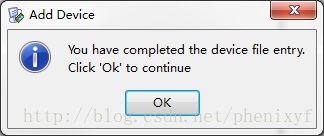

点击OK确认

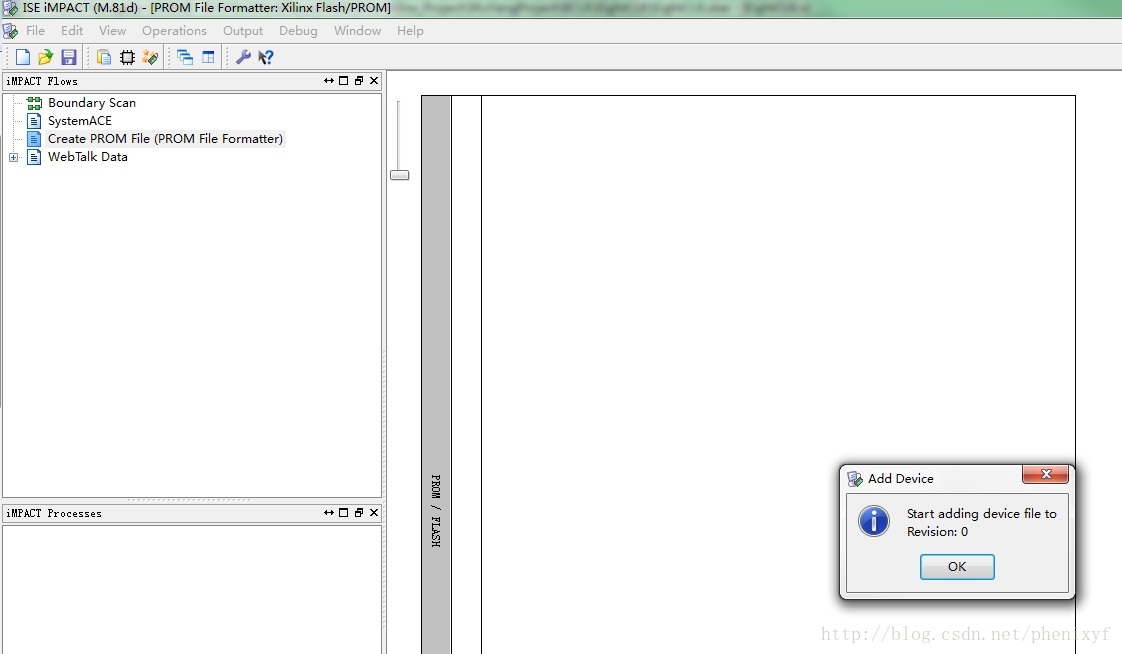

3.3 弹出如下窗口,该窗口用途:选择创建PROM File的.bit文件。

      其中.bit文件在综合、实现那些动作完成后即产生,是与工程名同名后缀为.bit的文件,即所谓的位流文件。

点击OK确定。

弹出选择窗口,选择源.bit文件,双击



弹出如下窗口:该窗口是指一个ROM可以配置多个位流文件,本项目只有一个,选择NO

弹出下面窗口,点OK

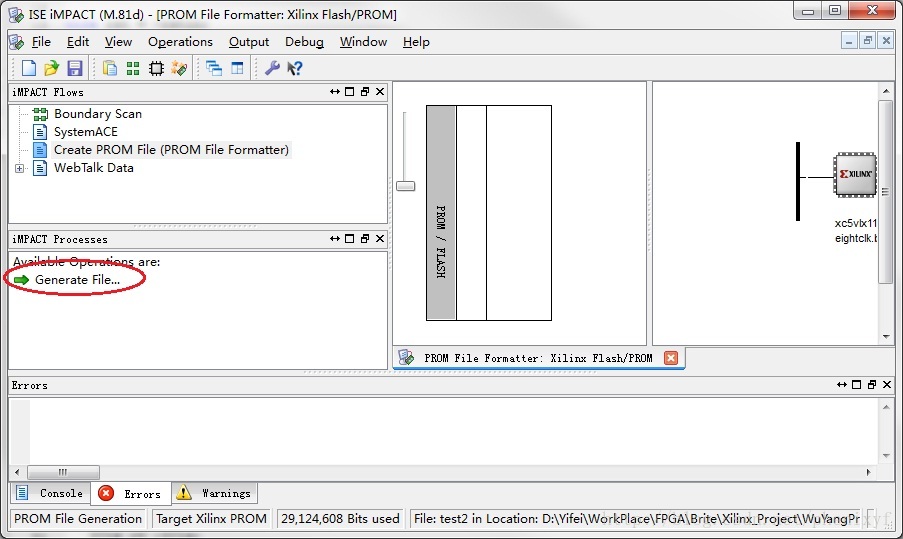

3.4 创建PROM 文件:双击工程窗口左侧的" Generate File..."

等待创建成功。工程文件夹中就会出现3.2步骤中设置好的.mcs文件--test2.mcs(本例中为test2)



4. 进行烧录:

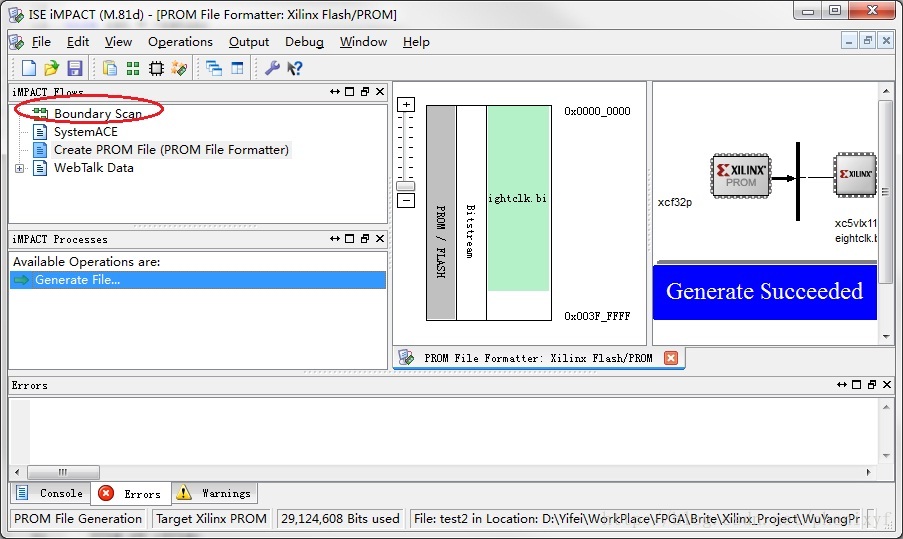

    4.1 Target 连接:先确保硬件连接正常,jtag连接OK,软件设置如下:双击"Boundary Scan" 按键

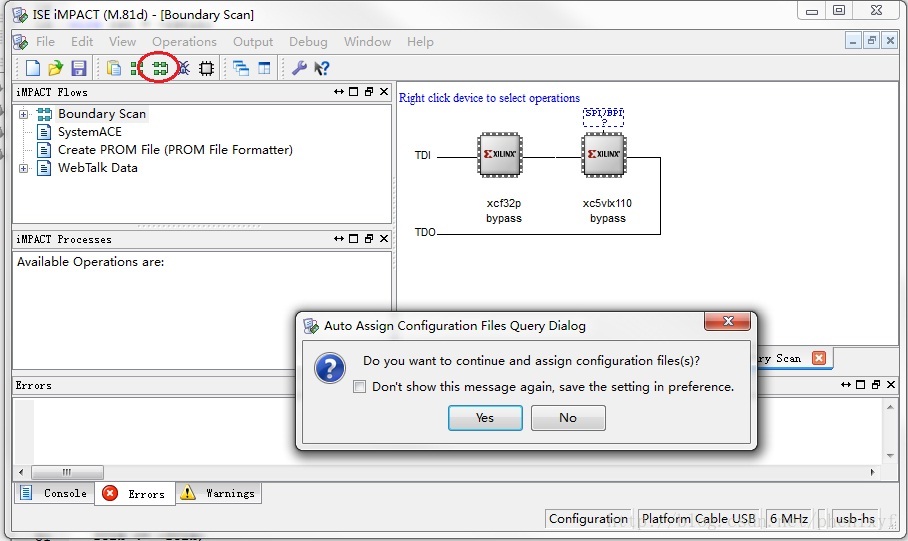

新窗口下单击工具栏的连接图标,弹出如下窗口,点yes



  4.2  烧录设置

         上步选择yes后会弹出如下窗口,该窗口用来选择烧录文件为对应的device.

         烧录可以往PROM中烧录.mcs文件,也可以往FPGA中烧录.bit文件。

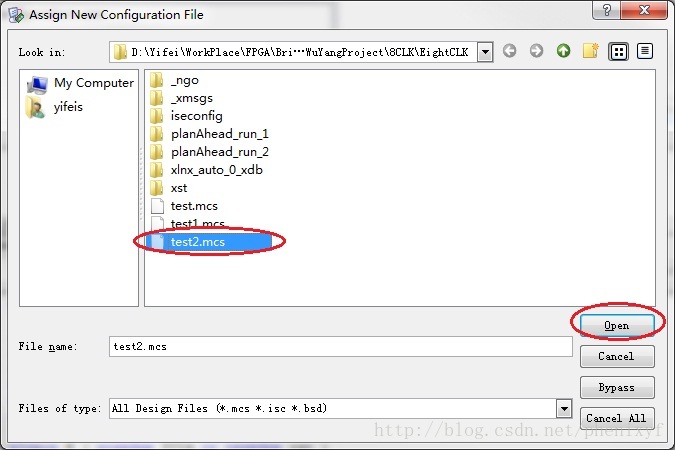

         本例中往PROM中烧录,所以在下面窗口中直接选.mcs文件,如往FPGA中烧,下面窗口选“Bypass”

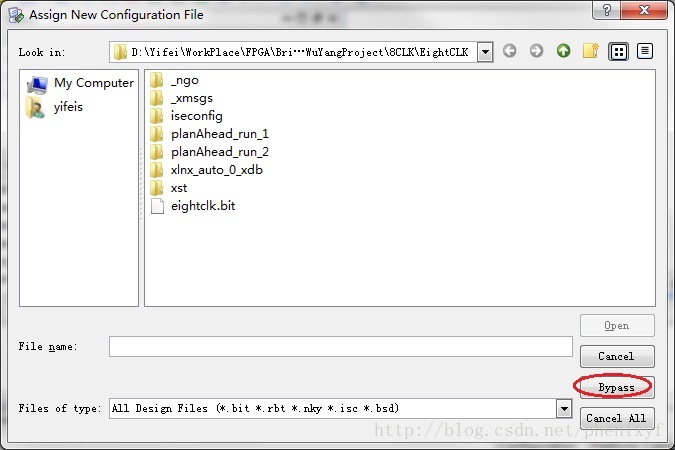

弹出窗口选“Bypass” (往FPGA中烧在该步选.bit)文件

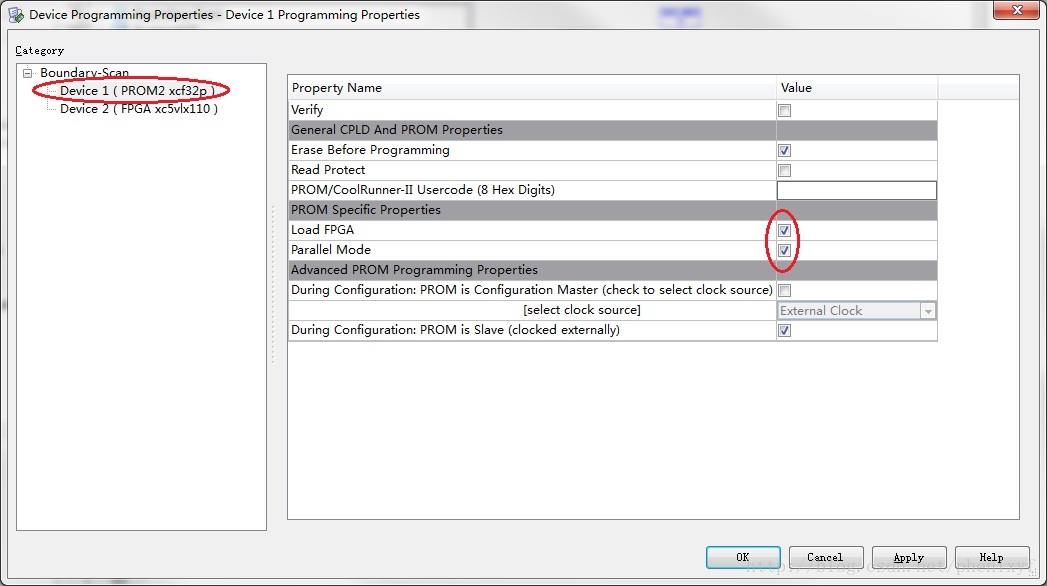

 点Bypass后弹出如下窗口,作如下配置



   4.3 进行烧录:

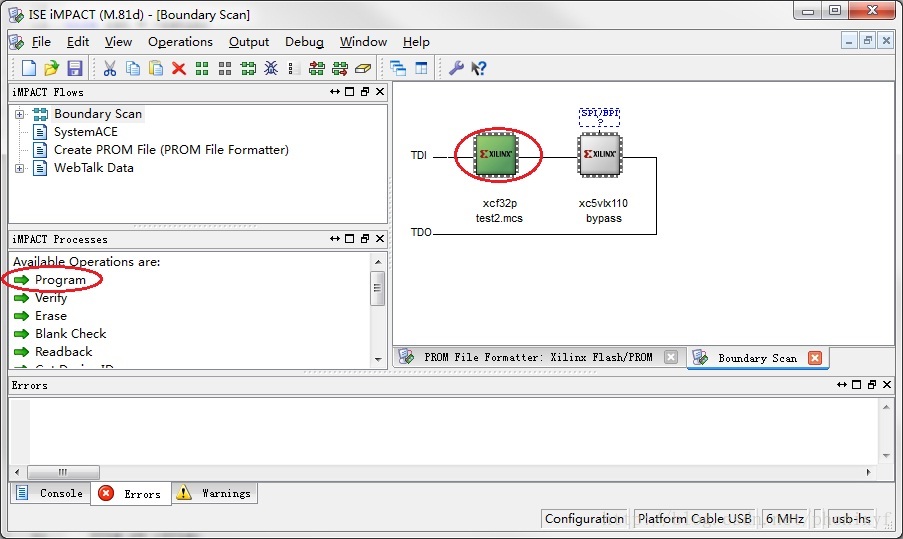

         左键点击右侧PROM图标,左侧会弹出相应操作名称,双击其中的“Program”

         也可以右键单击右侧PROM图标,选择“Program”

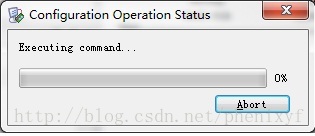

 烧录开始
