STM32CubeMX配置步骤详解六 —— 时钟及其它内部参数配置（1）

接前一篇文章：STM32CubeMX配置步骤详解五 —— 基础配置（2）

本文内容主要参考：

STM32CUBEMX配置教程（一）基础配置-CSDN博客

野火STM32系列HAL库开发教程 —— 第12讲 STM32的复位和时钟控制（第12讲-STM32的复位和时钟控制（RCC）1_哔哩哔哩_bilibili）

【STM32 HAL库】 STM32H743的电源配置和时钟配置 - 哔哩哔哩

特此致谢！

到上一回为止，已经讲解了STM32CubeMX的下载、安装以及基础配置。本回详细讲解系统中时钟树的配置，以及其它内部参数的配置。

四、STM32CubeMX时钟配置

1. STM32时钟基础知识

（1）时钟是什么？

时钟可以简单理解为“心跳”。对于电子元器件来说，时钟就是它的心跳。（STM32）芯片会根据程序给定的时钟节拍来工作。

通常所提到的72M（Hz）、480M（Hz），指的就是STM32芯片的主时钟（系统时钟）频率。STM32芯片就是以这样的时钟频率，在芯片内部做着各种器件间的同步工作。

（2）STM32H743的时钟来源

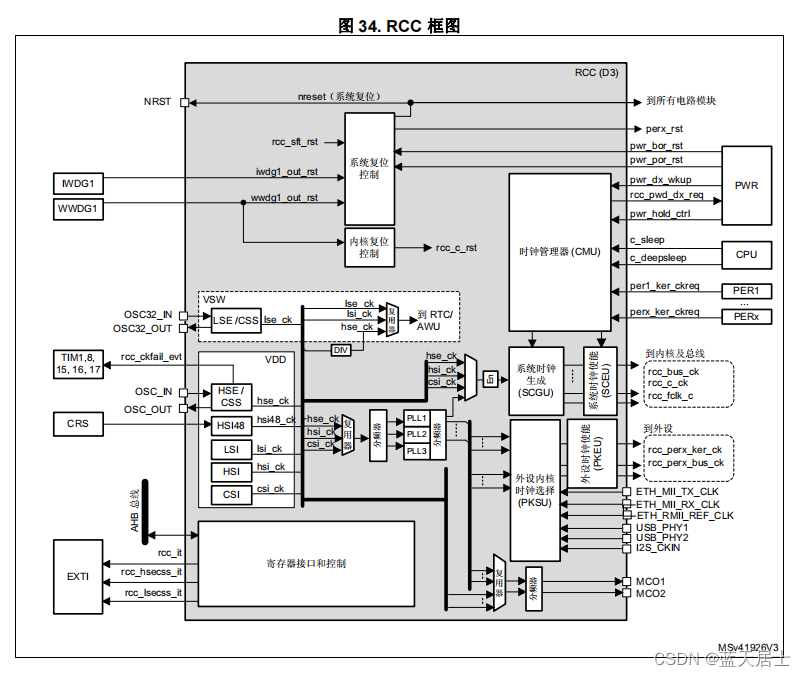

RCC时钟模块有多种时钟发生器可供选择：

• HSI（高速内部振荡器）时钟

8MHz、16MHz、32MHz或64MHz。

• HSI（高速48MHz内部振荡器）时钟

48MHz。

• HSE（高速外部振荡器）时钟

4MHz到48MHz。

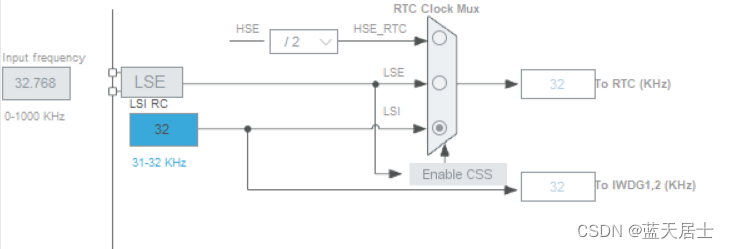

• LSI（低速内部振荡器）时钟

32KHz。

• LSE（低速外部振荡器）时钟

32KHz。

• CSI（低功耗内部振荡器）时钟

4MHz。

STM32H743的时钟相当复杂，但大体上依然分为时钟源和PLL两部分，当然还有其它的选择、分频机制。同时，STM32H743还支持两路可编程时钟输出MCO1/MCO2。

按照时钟源的作用可以分为：

• 系统时钟（主时钟）源

系统时钟SYSCLK可以由4种不同的时钟源驱动：

1）HSI/HSI48振荡器时钟（高速内部时钟）

2）CSI振荡器时钟（低功耗内部时钟）

3）HSE振荡器时钟（高速外部时钟）

4）PLL时钟（锁相环倍频时钟）

• 二级时钟源

1）LSI RC振荡器（低速内部RC振荡器）

2）32.768Hz LSE晶体（低速外部晶体）

按照时钟源的物理来源可以分为：

• 内部时钟源

1）高速内部振荡器（HSI）

2）48MHz RC振荡器（HSI48）

3）低功耗内部振荡器（CSI）

4）低速内部振荡器（LSI）

• 外部时钟源

1）高速外部振荡器（HSE）

支持4MHz到48MHz频率范围内的晶振。

2）低速外部振荡器（LSE）

适用于32KHz晶振的低速外部振荡器。

关于这部分更详细的内容，参见《STM32H743参考手册中文版》的“8.5 RCC时钟模块功能说明”。

（3）STM32H743的时钟树

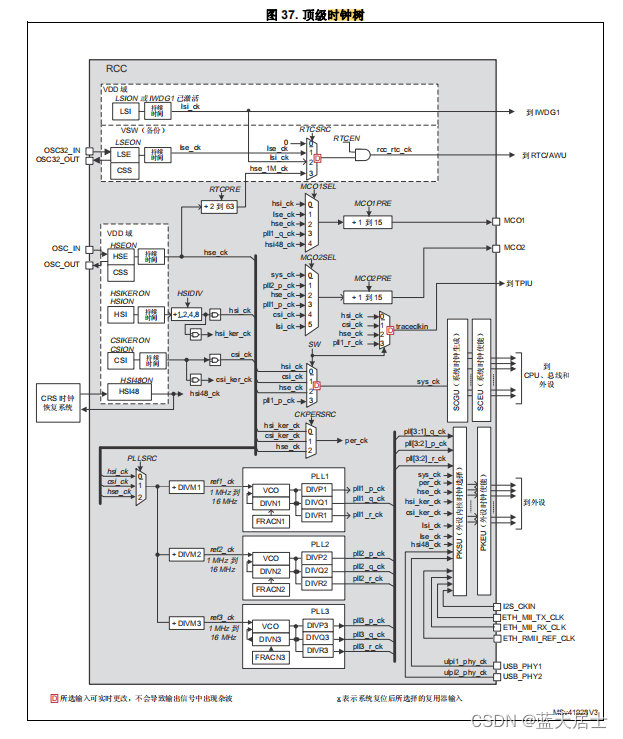

STM32H743的时钟树如下图所示：

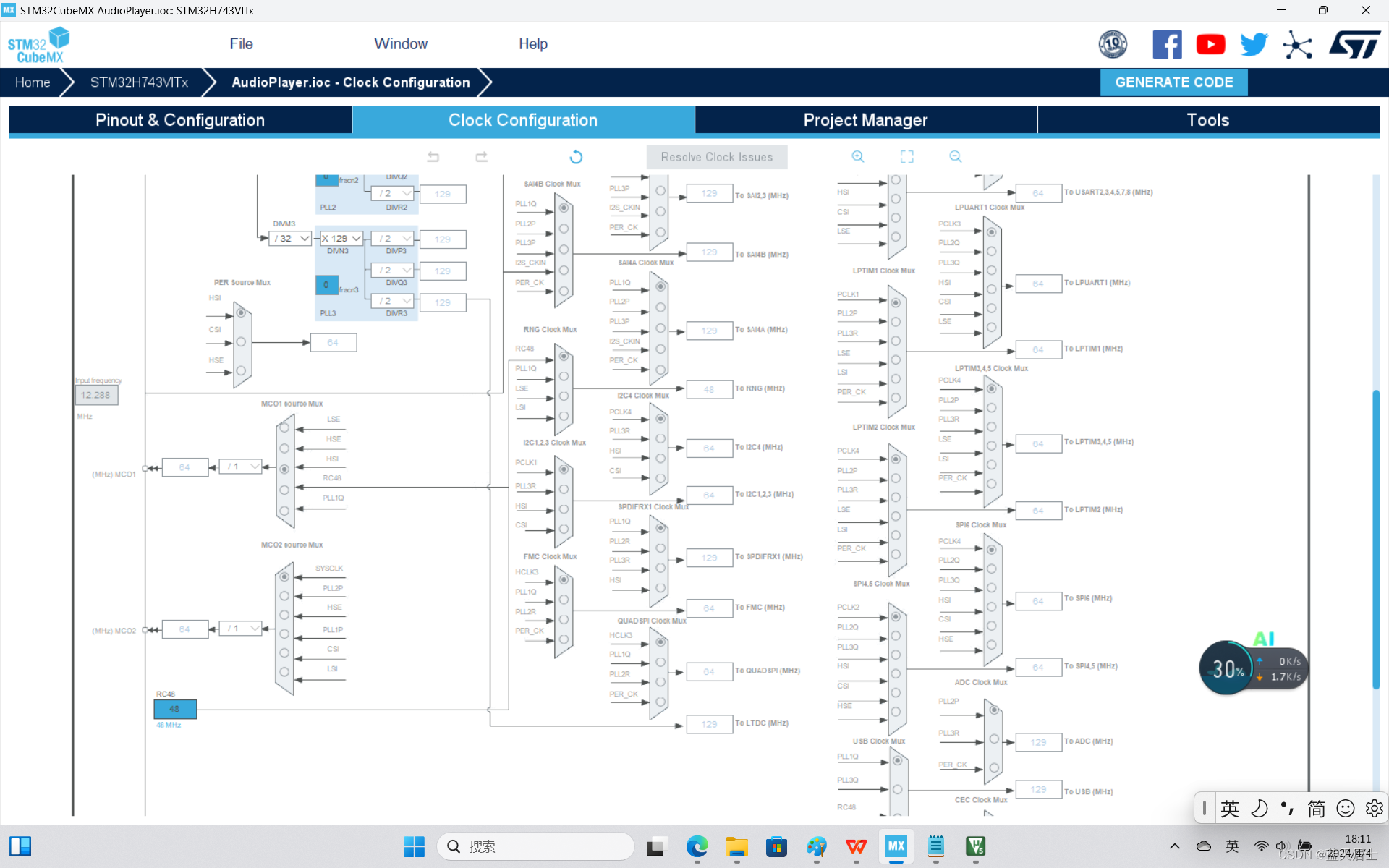

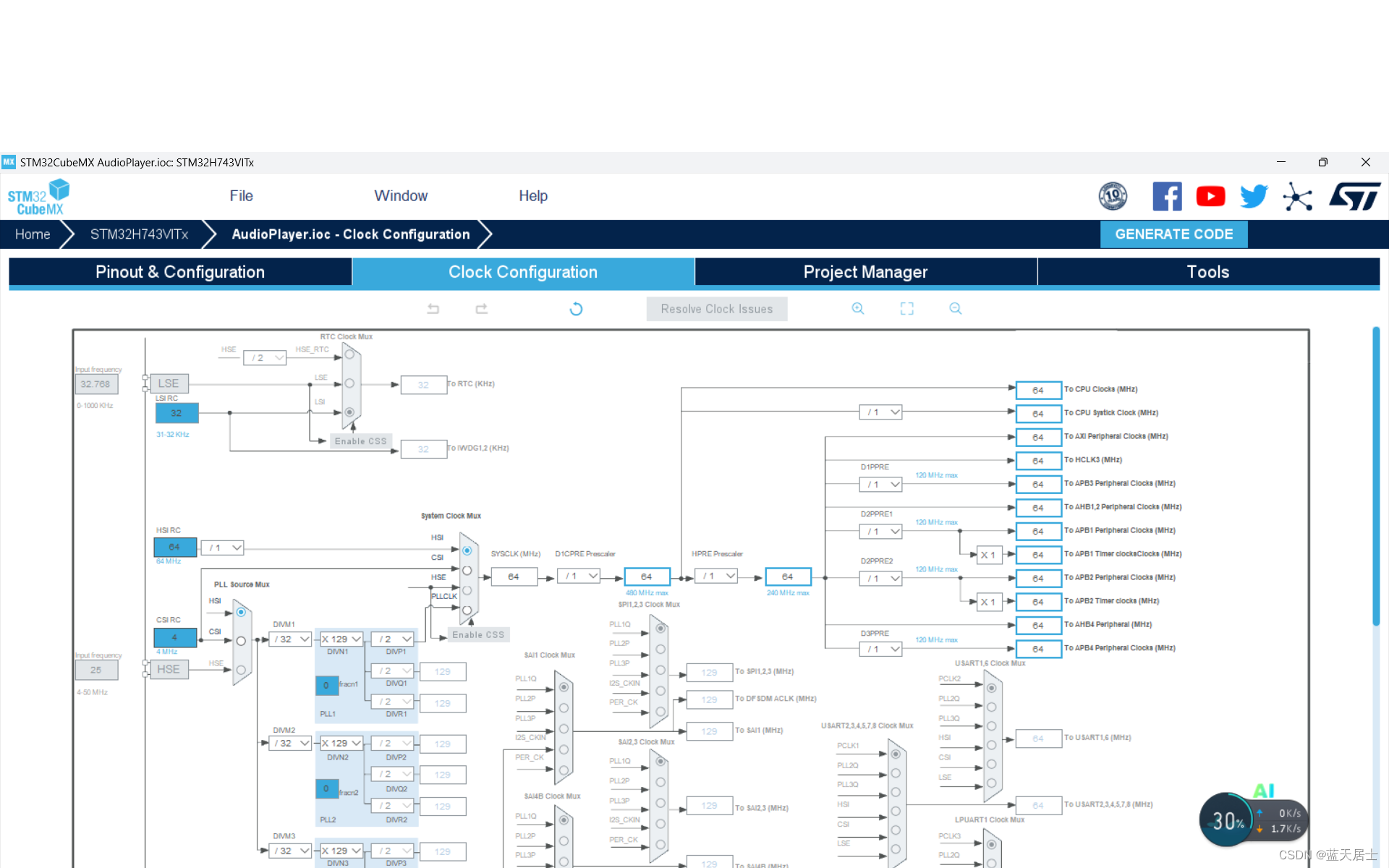

实际上，这个图与上边CubeMX中的“Clock Configuration”中的图是对应的。

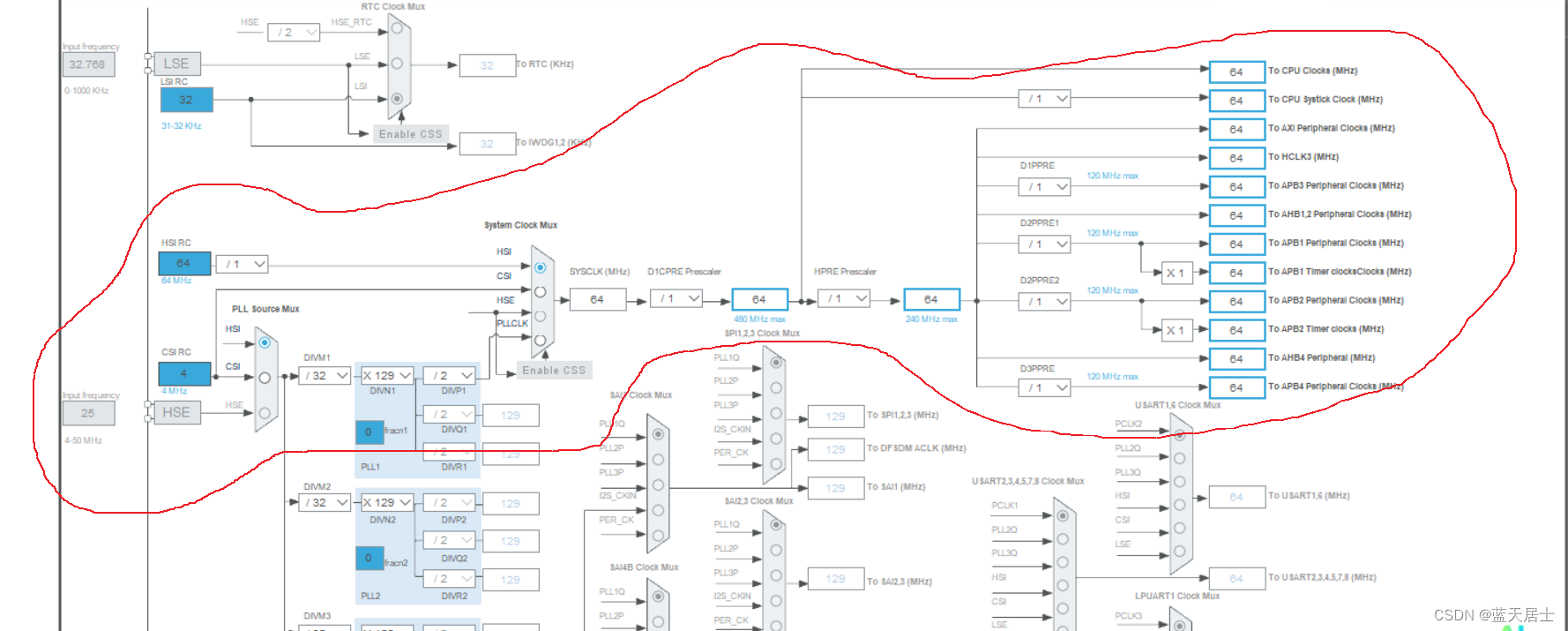

由上图即参考手册中的时钟树图可见，STM32H7系列的时钟树相较于STM32F7以及STM32F4系列更为复杂，这是因为高性能必然带来更为复杂的架构。不过对于系统时钟来讲，和之前的系列仍然是一脉相承的。通过STM32Cube中的“Clock Configuration”能够看出，系统时钟的主线架构仍然为下图红色部分中的脉络：

（4）STM32H743系统总线时钟的限制

STM32H743的系统总线时钟仍然会有一些限制，查看《stm32h743数据手册》的“7.3 Operating conditions”中的表122，得到以下说明暨限制：

后边在使用STM32CubeMX进行图形化配置时，再对照参数配置深入讲解这一部分内容。

至此，STM32时钟基础知识的内容就介绍到这里，下一回结合本回内容，通过STM32CubeMX对时钟进行配置。
