基于智能手机的光谱仪设计

       博主今年参加了光电设计大赛，做的题目是基于智能手机苹果糖度检测。我的整体思路是利用智能手机搭建出一个红外光谱检测系统，利用红外光对不同成分物质有不同吸收率的特征来实现的。在这里给大家分享一下我的基于智能手机的光谱仪设计。

        我的主要思路是利用3D打印，设计出光谱仪的外壳，其主要作用是实现分光，最终利用手机元成像系统得出图像，并对图像处理得出光谱数据。

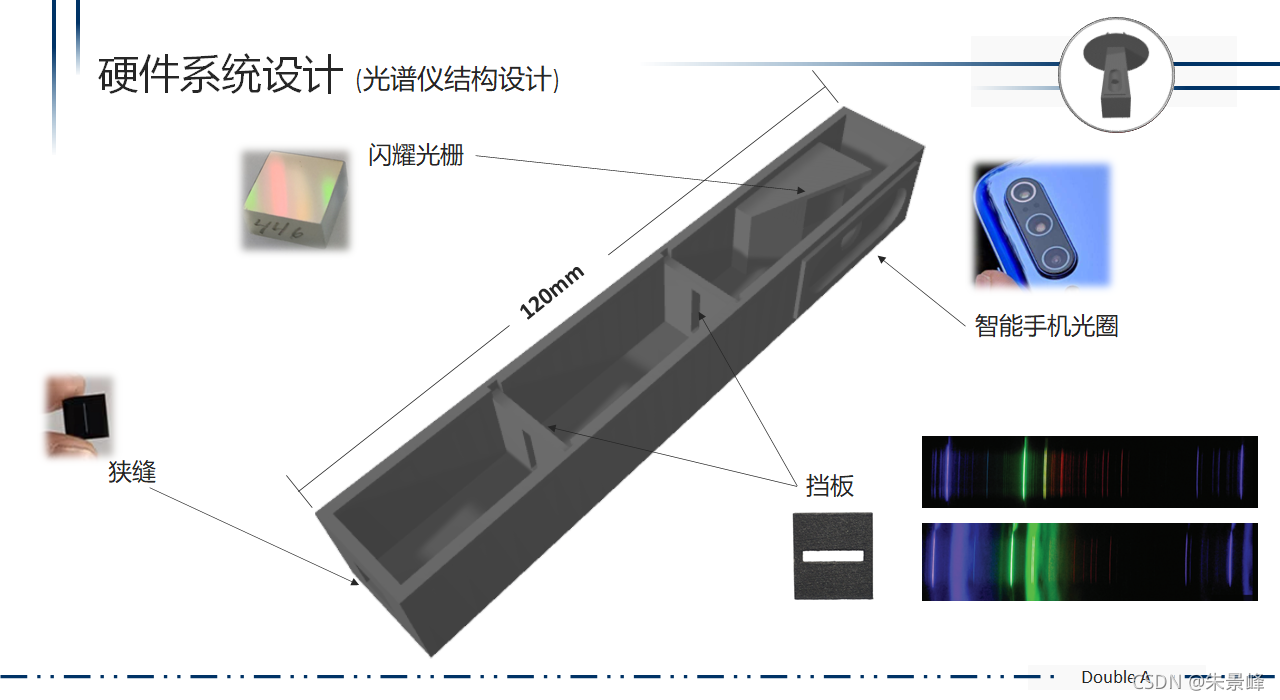

        下面先给大家看一下装置的整体结构，后面再一一分析：

       色散系统是光谱仪的核心。色散系统将决定了光谱仪分辨率、色散率、光谱范围、集光本领等最主要的几种特性。目前，釆用光栅或者棱镜作为色散元件的经典色散系统应用非常广泛。这里我采用的色散元件是反射式光栅。

        这里大家可以根据自己对光谱仪要求的不同波段及不同的分辨率，选择光栅的刻线数以及对应的需求波长。

         由于光谱仪的长度约为120mm，智能手机摄像头的焦距约为5mm，放大倍数约为0.041。我选择的狭缝宽度是100μm这意味着图像传感器上狭缝的几何图像应该约为4.1μm，约为图像传感器的像素大小。作品设计的入口处，光谱仪外壳中有插入狭缝位置的凹槽。

100 μm狭缝

         狭缝的宽度与光谱仪的分辨率也是息息相关的，狭缝的宽度越小，光谱仪的分辨率越高，相应到达图像传感器的光线也就越弱，可以通过长曝光来提高亮度（相对性的噪声也会增多）。

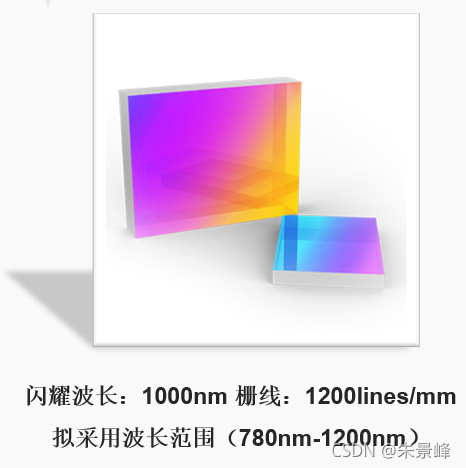

        光栅为1200lines/mm，宽12.7mm，中心波长为1000nm。当将闪耀光栅放入光谱仪主体时，需要小心确保其方向正确。此外，在狭缝附近和光栅之前安装了挡板结构。在望远镜设计中经常使用挡板结构来去除意外到达图像传感器的杂散光。

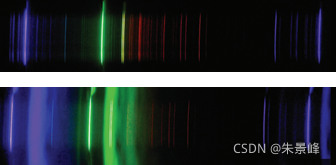

这是安装挡板前后的对比图

        最后通过实验我们对光谱仪的精度进行了验证单个像元对应0.2nm。

        软件部分下面我就做一个简单地介绍，有需求的可以私信联系我。

        首先需要对图像进行灰度化，通过在图像的合适位置，选择一行或者多行数据，沿列方向求取平均值，得出的灰度值可以作为此处的光强值。通过波长标定可以得出每个像素点区域对应的波长值。

        在上面过程中，我与带的比较大的问题就是得出的光谱数据会有比较大的噪声。这个主要是硬件上造成的吧。通过减少仪器漏光，好的手机CMOS传感器，都可以结果这个现象，方然软件算法也可以减少噪声的影响。

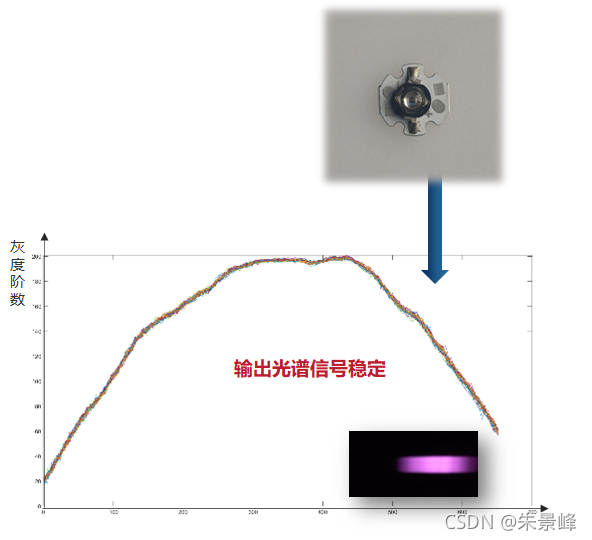

对红外LED成像得出的光谱图

         最后展示一下我得到的光谱图吧，普通的智能手机是拍不到红外光的，我是对CMOS前的红外滤光片进行拆除才实现出来的。
