多波束数据处理

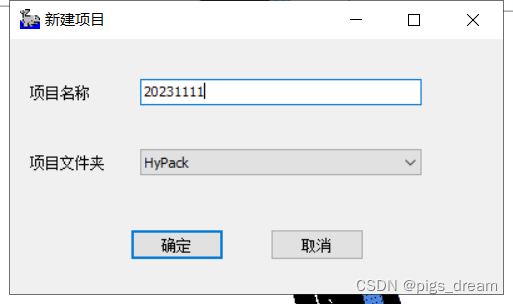

1、在Hypack中新建项目

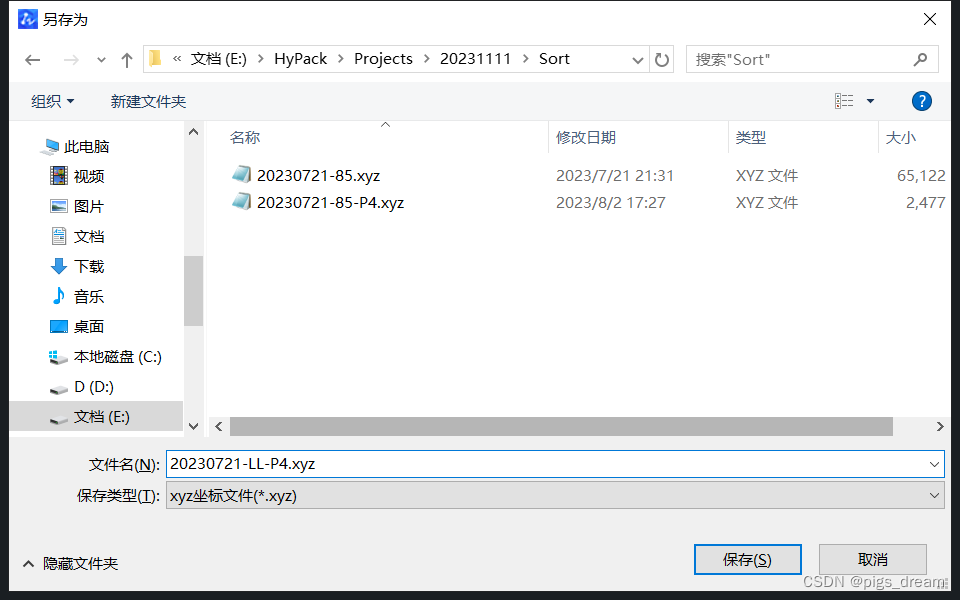

2、将先前导出的数据格式改为xyz，放在新项目的sort中，添加排序数据文件

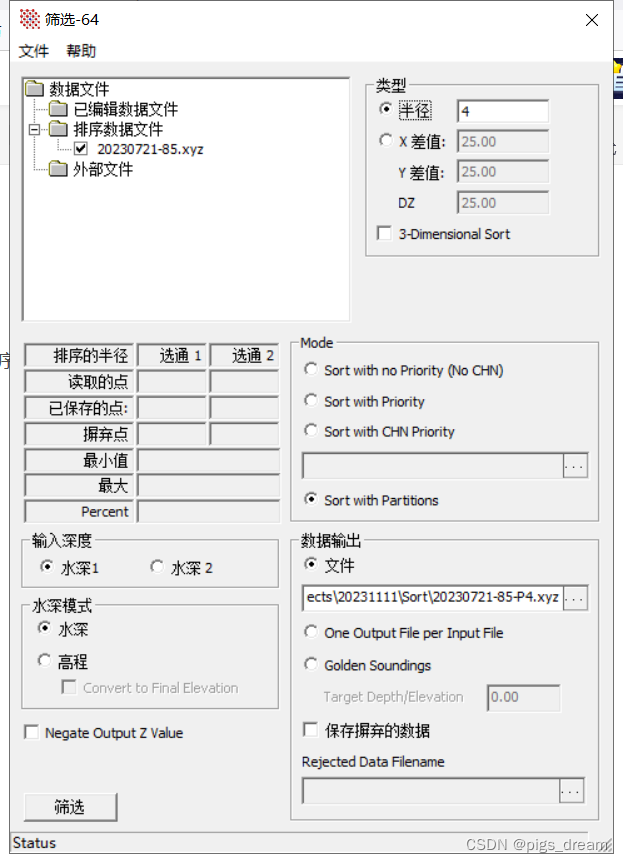

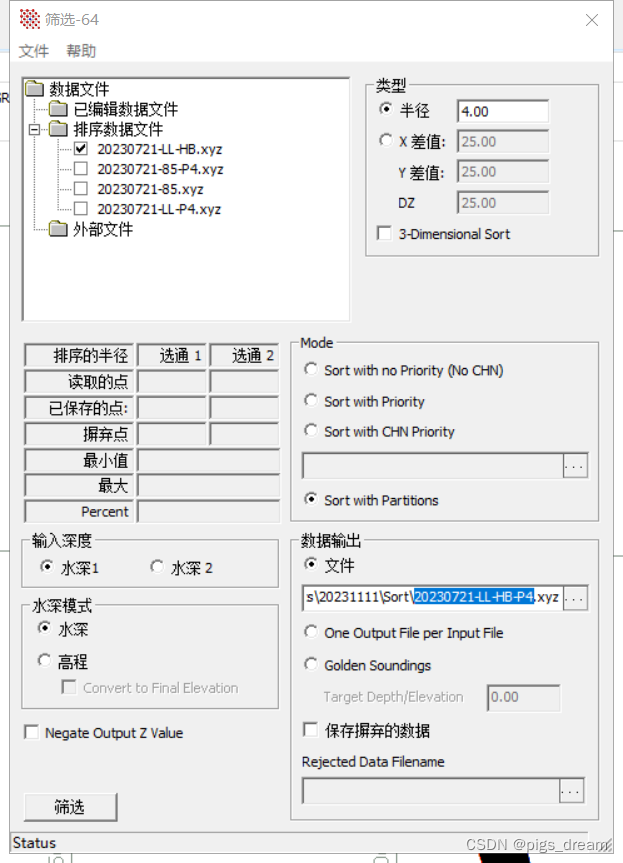

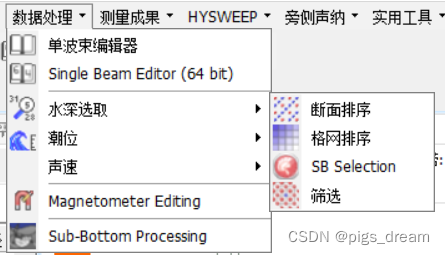

 3、数据排序，使用筛选工具

 4、排序半径为4，数据输出命名 日期-85-P4，筛选

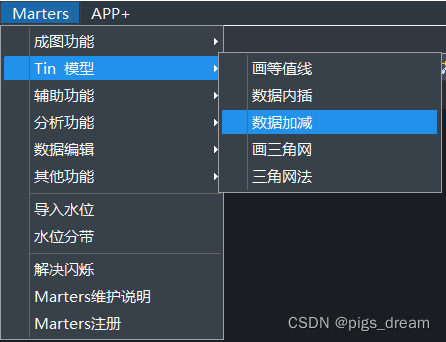

 5、筛选后，使用ZWCAD转为理论水深值，使用数据加减工具

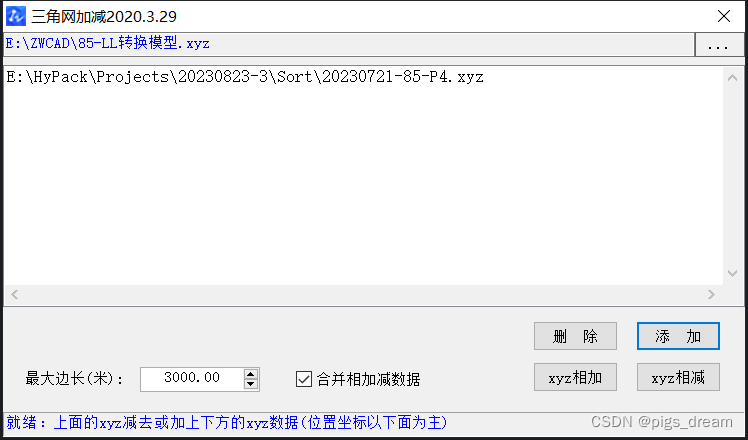

6、导入转换模型，添加 日期-85-P4 数据，最大边长3000，勾选合并相加减数据，点击xyz相加

7、改为理论值

 8、合并数据，在Hypack中添加到排序数据文件

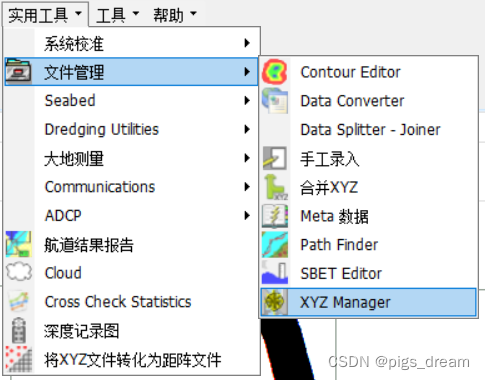

 9、使用XYZ Manager工具

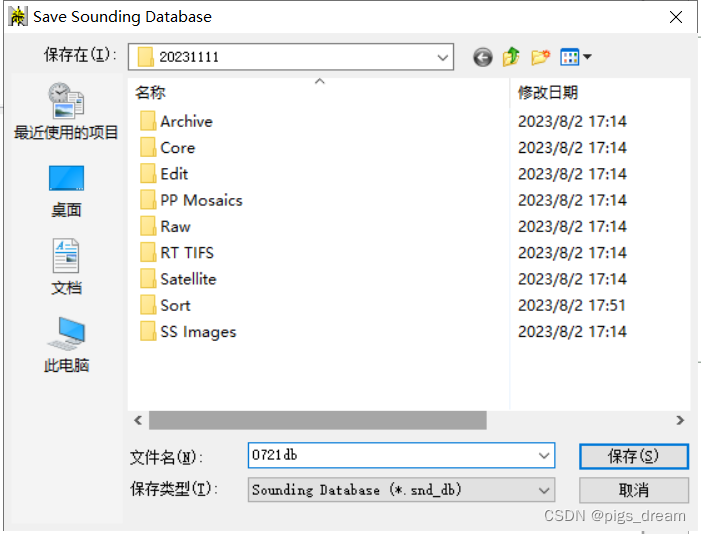

 10、新建数据库

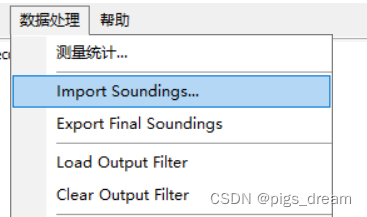

 11、导入数据

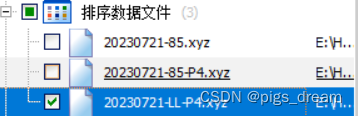

 12、先加载前一次的合并理论排序数据，再导入本次处理好的理论排序数据

 13、导出合并数据，日期-LL-HB

 14、添加理论合并数据到排序数据文件，再次排序，输出 日期-LL-HB-P4 数据

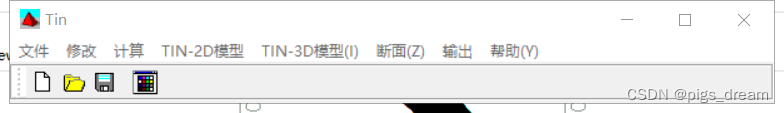

 15、使用Tin工具，新建，初始化数据

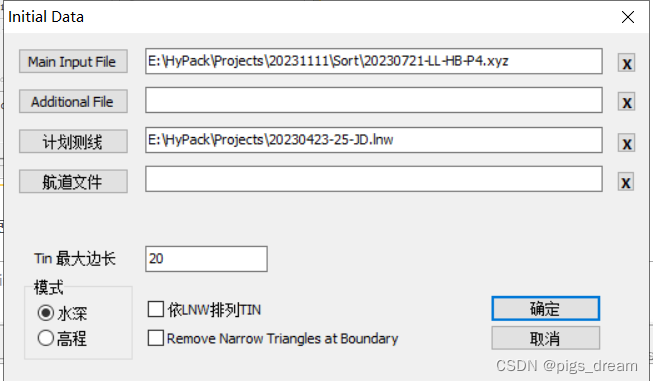

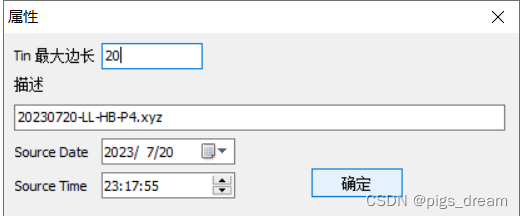

16、导入理论合并排序数据，使用25米断面测线文件，Tin最大边长20

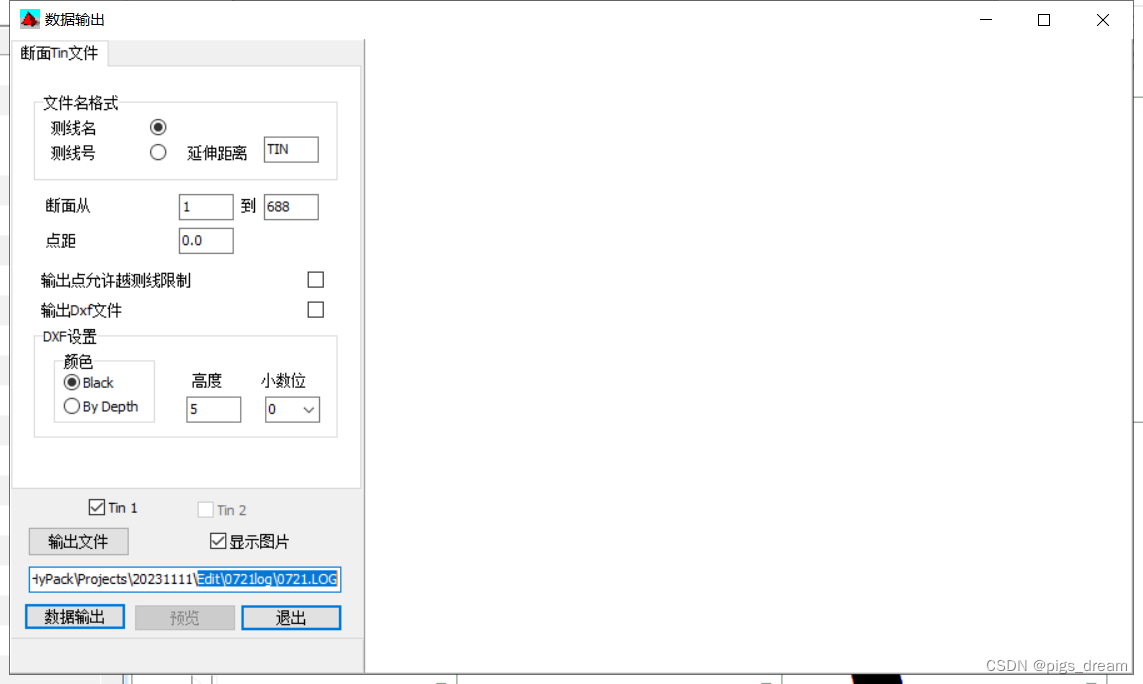

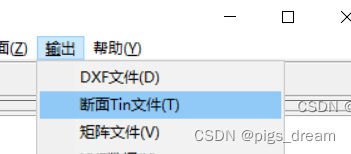

17、输出断面Tin文件

 18、计算断面

 19、断面计算工具，选择 中国模式1/边坡模式3，

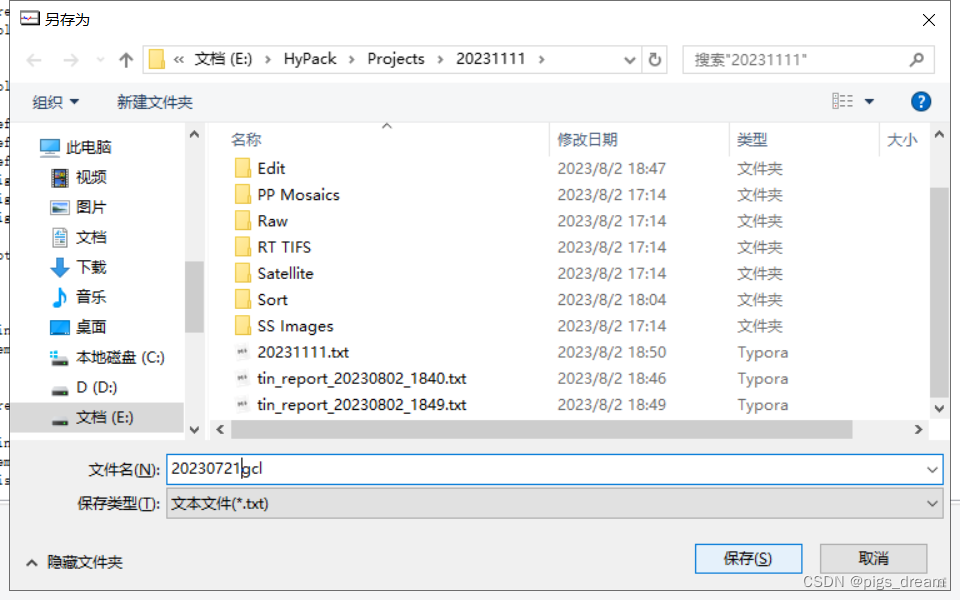

 20、打开tin断面文件，在edit中新建文件夹0721

 21、输入超挖参数

 22、计算工程量

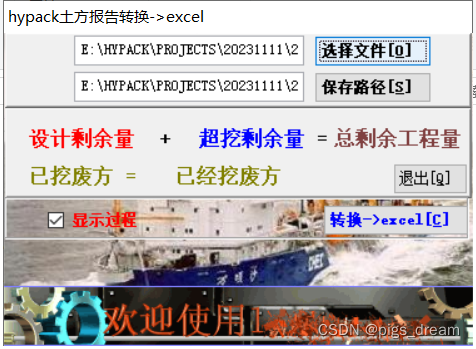

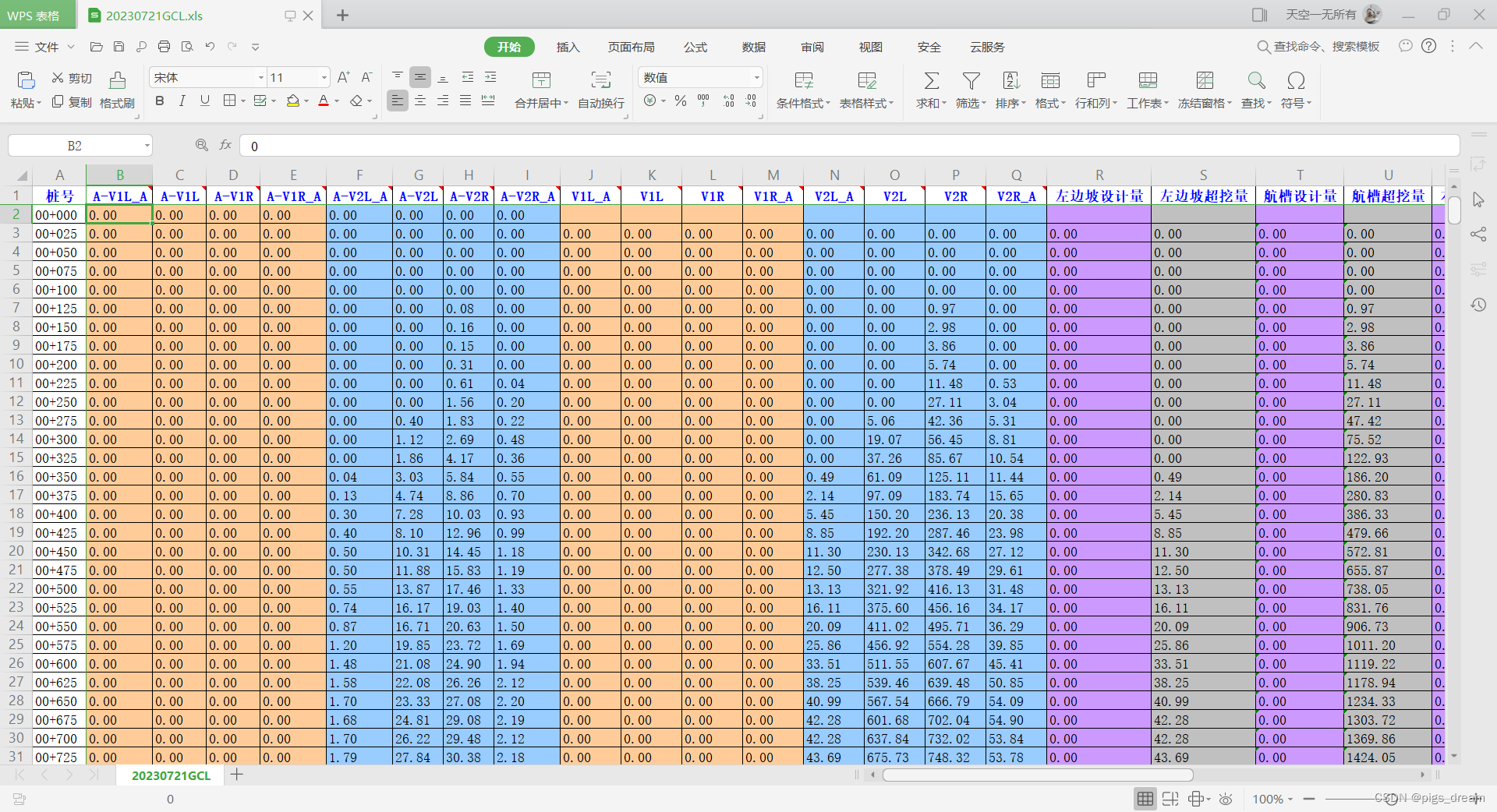

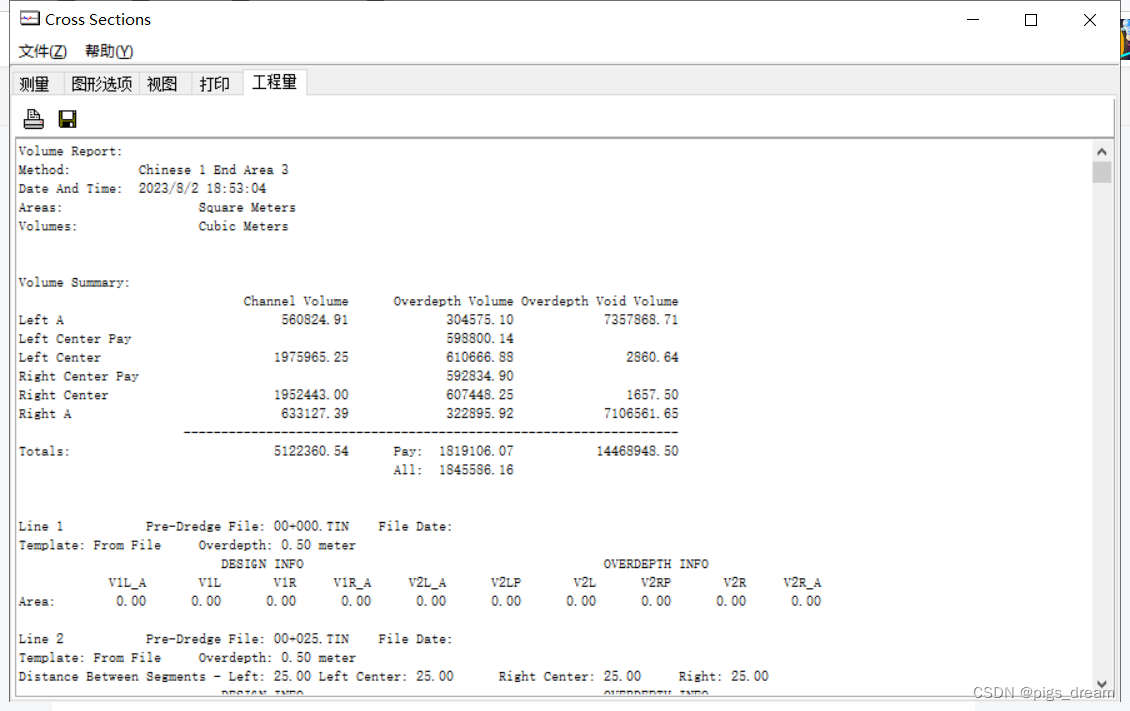

23、保存工程量文件

 24、转为excel

 25、查看数据

26、断面文件制作，注意中国模式1/边坡模式3，要求对比上次测量断面和浚前断面

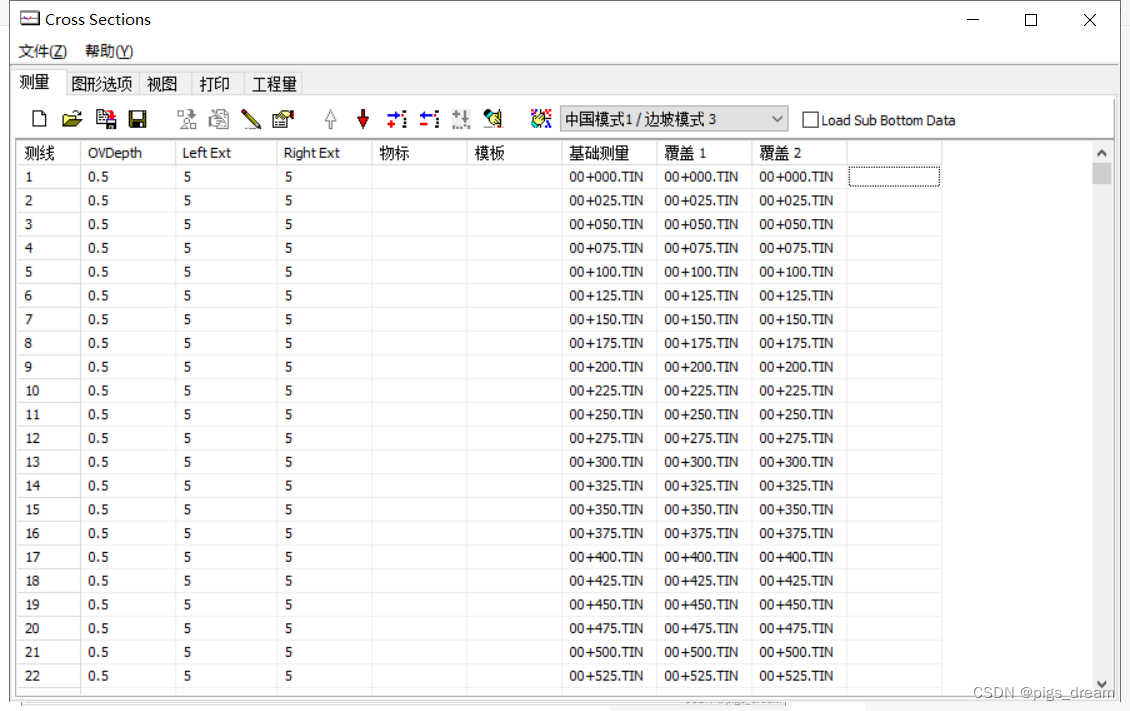

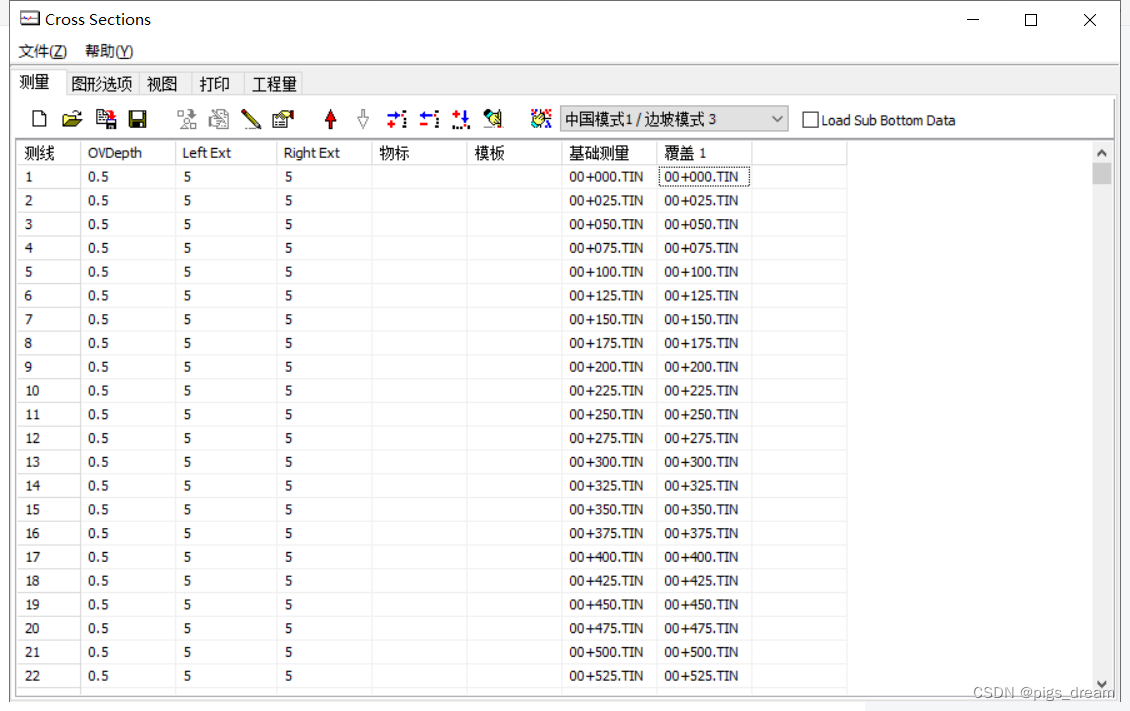

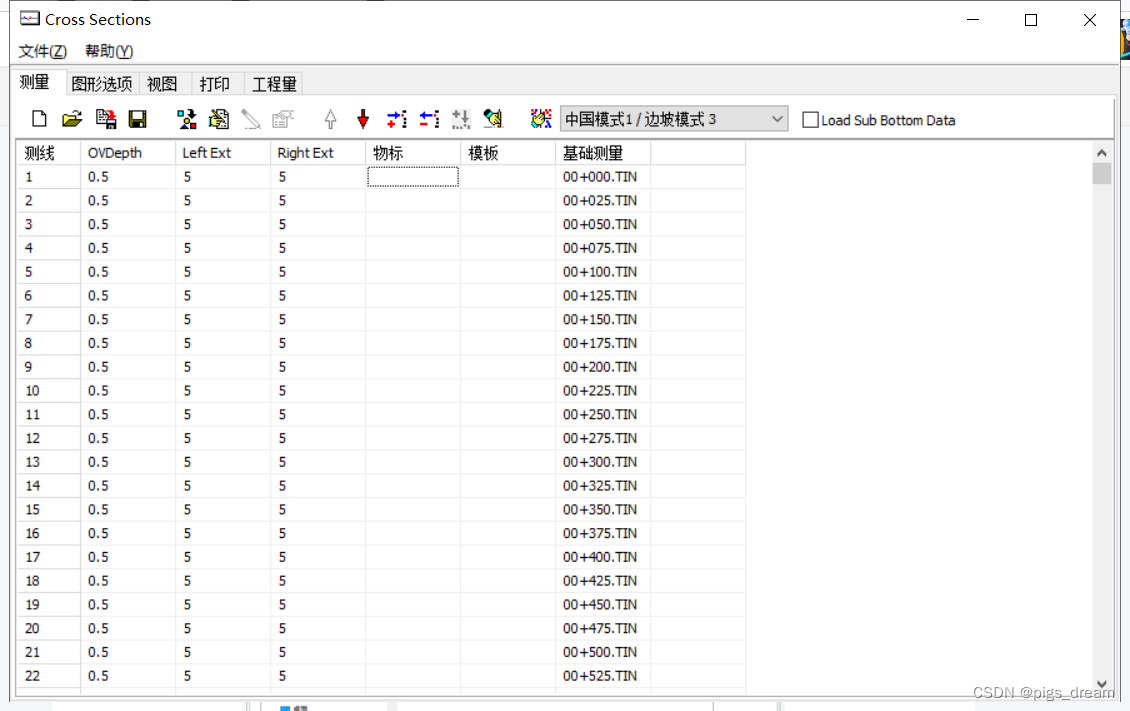

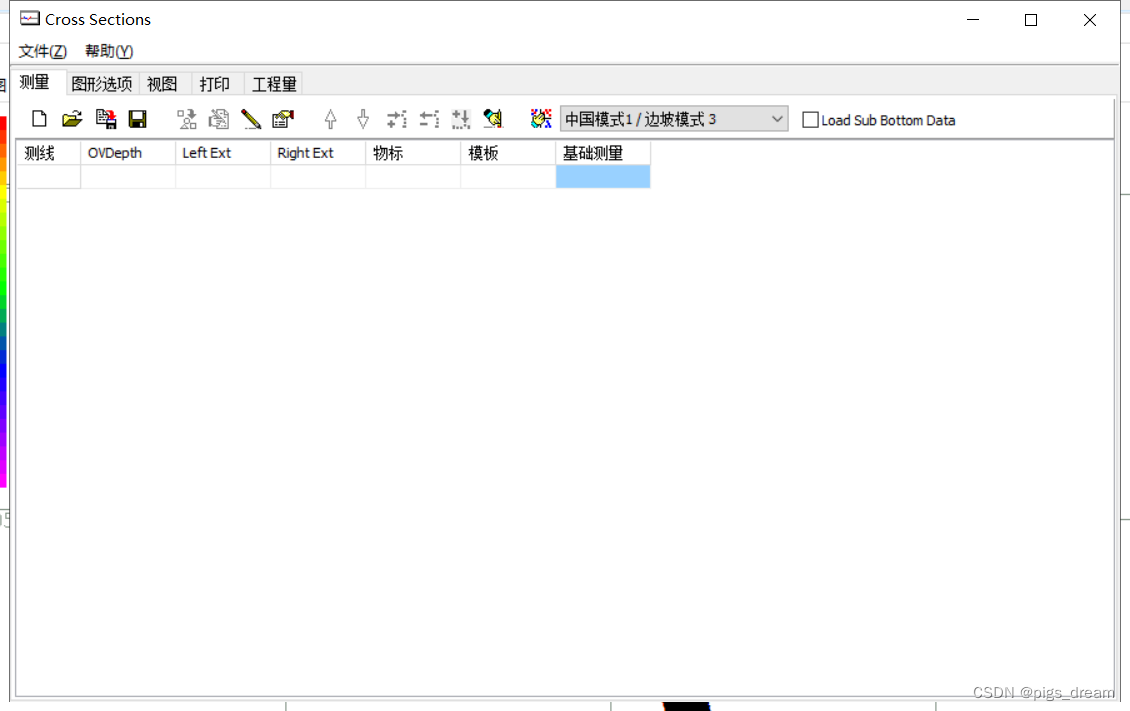

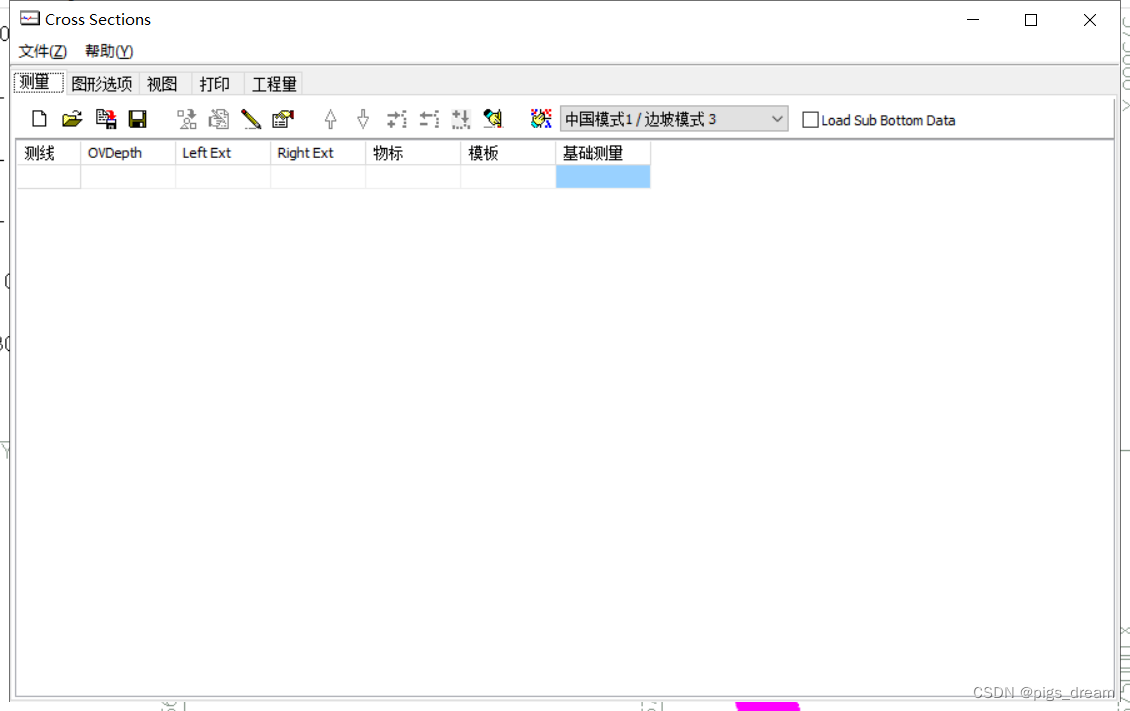

打开cross sections

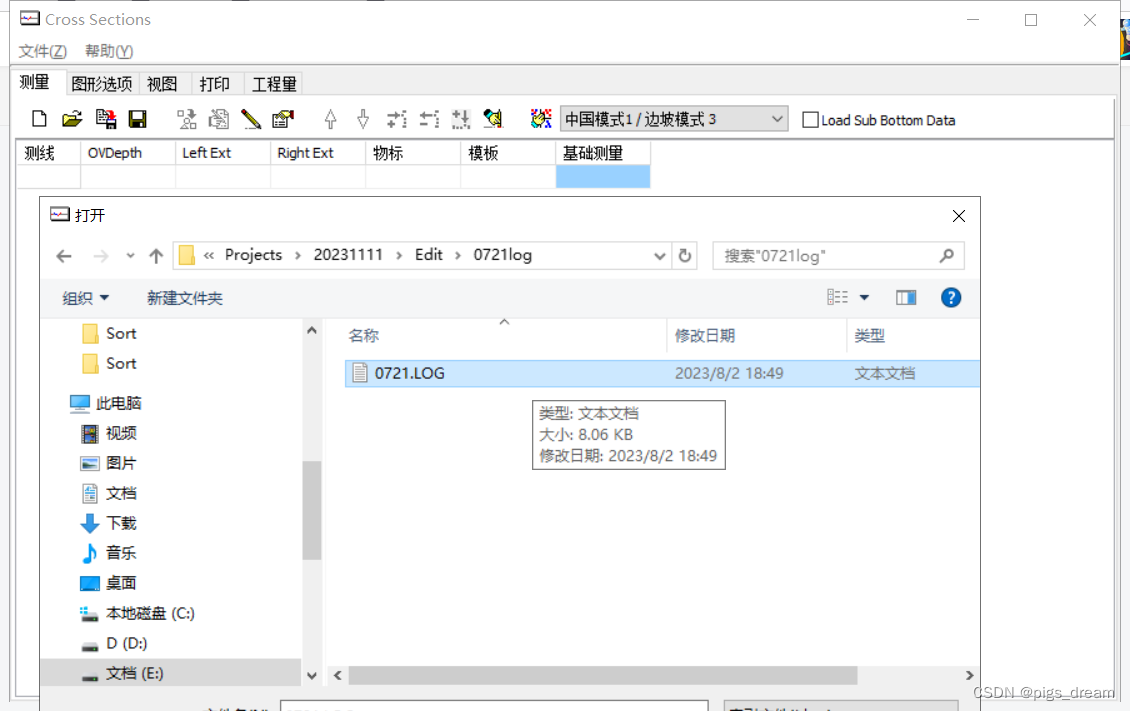

点击打开，使用前面输出的断面tin文件的log文件，即本次测量断面20230812

加入上次测量断面20230805

 加入浚前断面

可以删去不需要的航段

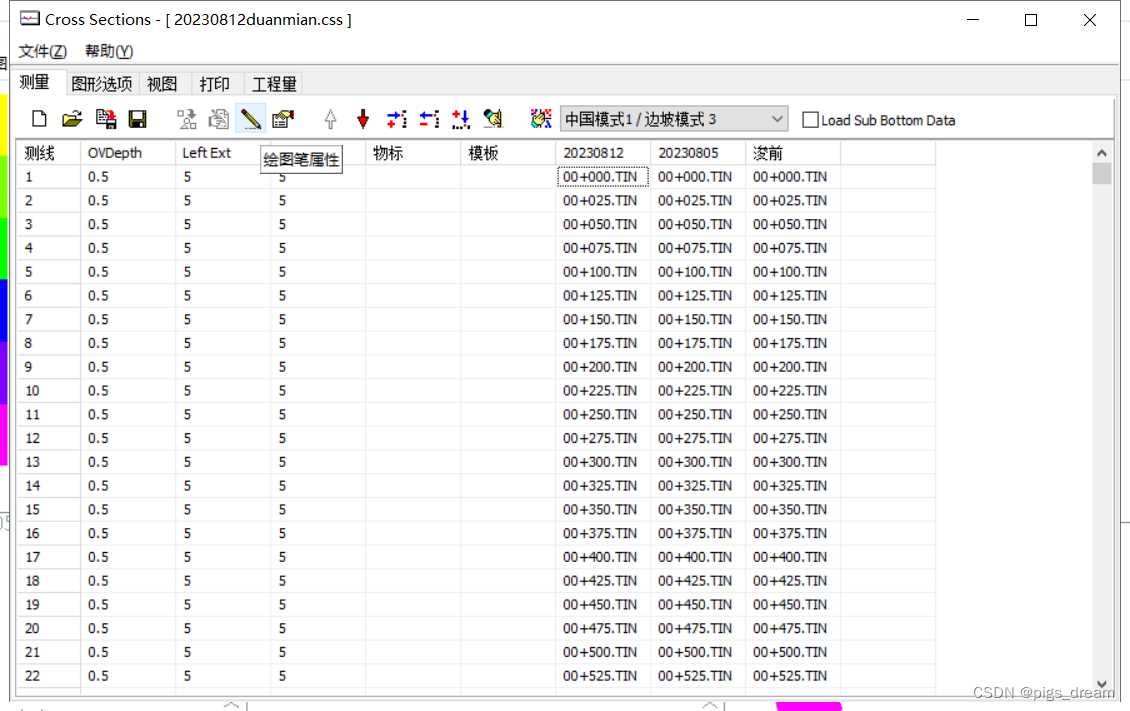

点击绘图笔属性，可以修改断面名字、颜色等

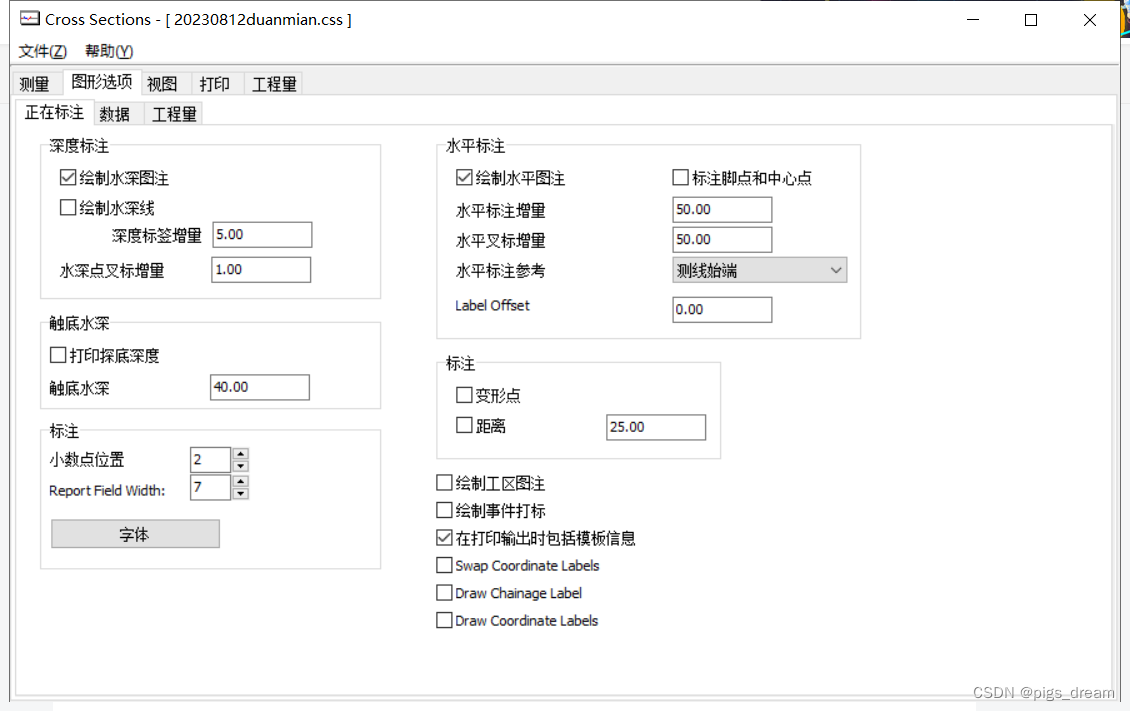

 图形选项界面

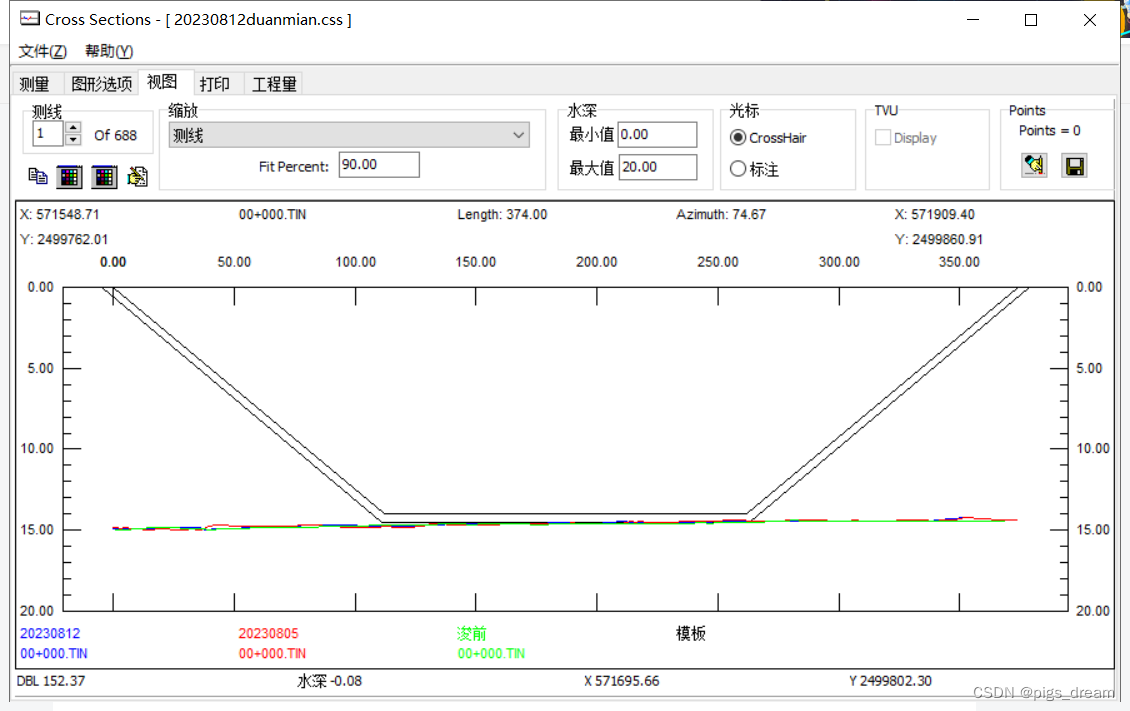

视图界面

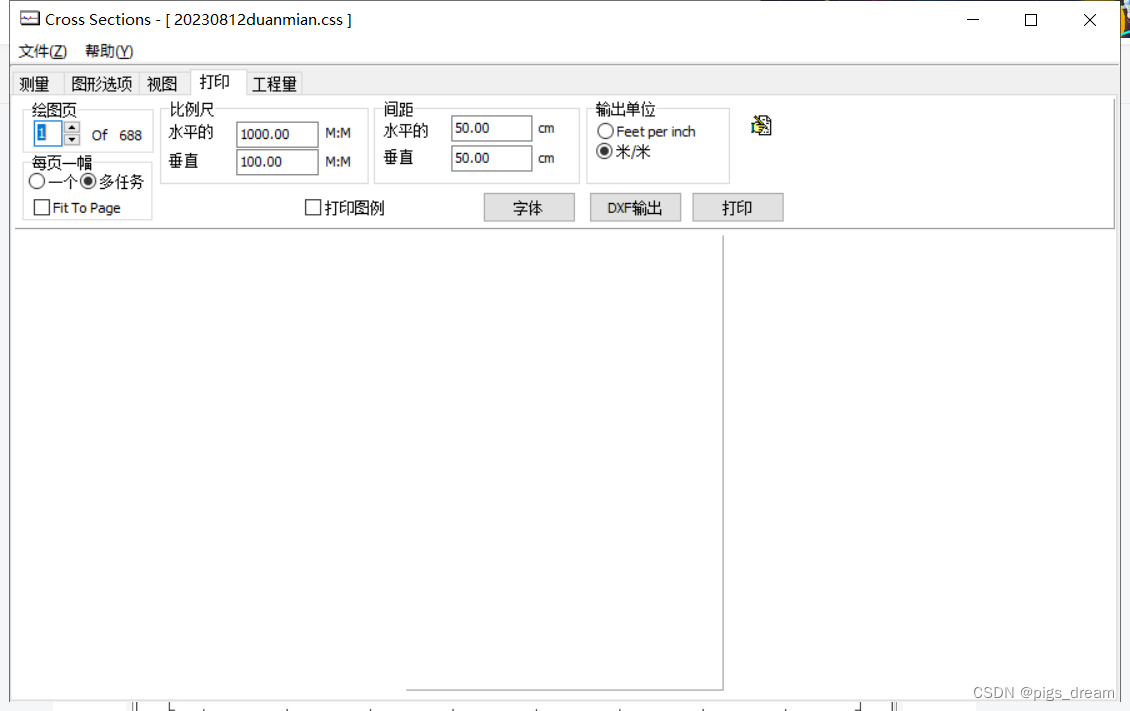

打印界面

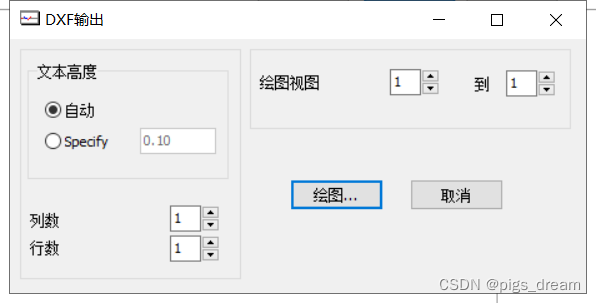

 点击DXF输出，修改绘制页数行数，绘图



在ZWCAD中打开dxf文件，选择格式，修改字体样式，保存，即完成断面图。
