esp32 C3和S3 开发板电流对比

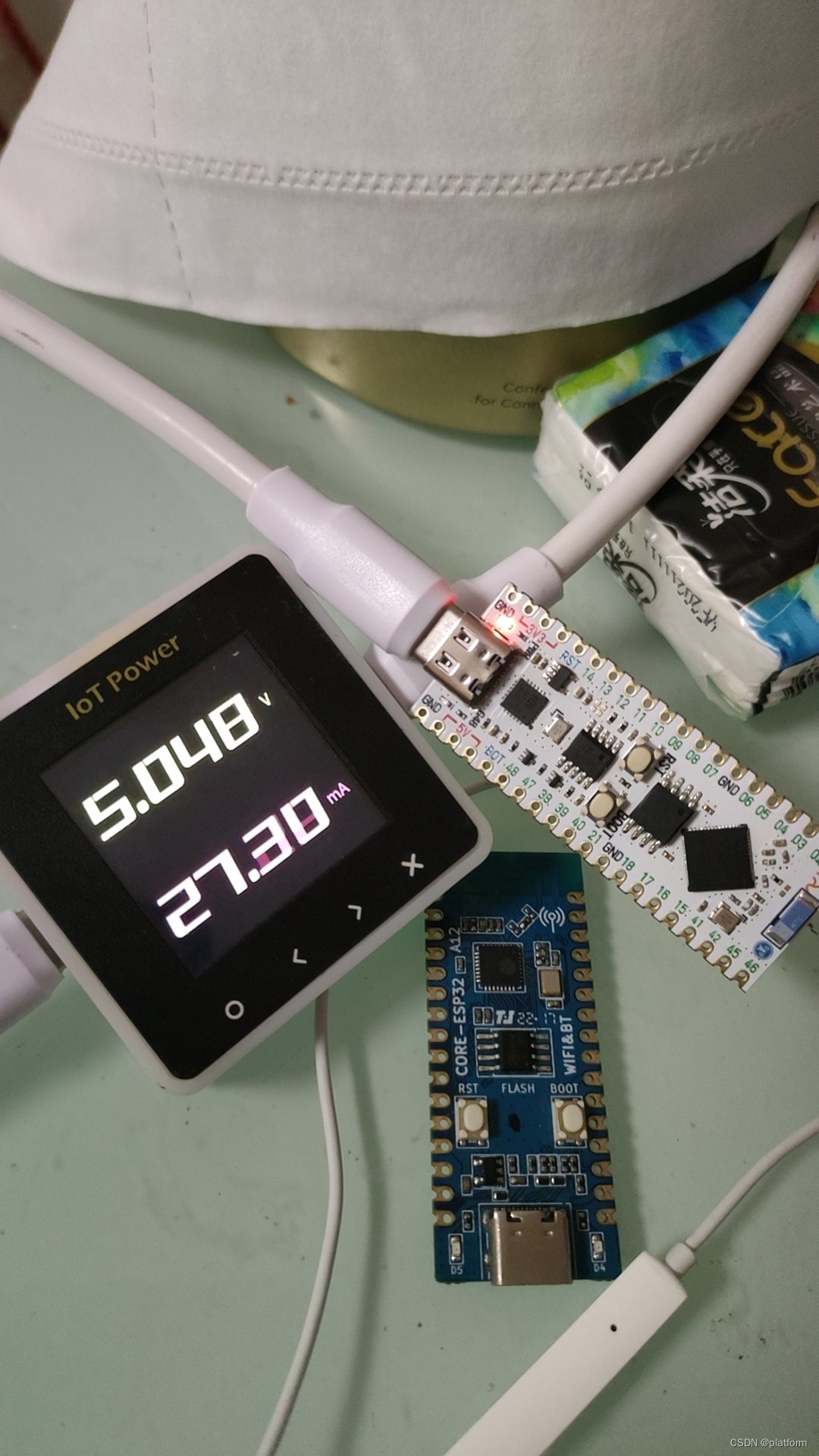

出去好奇用合宙家的 lot power 测了两块开发板的运行电流。

esp32 S3 (嘉立创开发板 8N8 版本)

模式	电流
downloa模式	49 毫安
空代码	91  毫安
light mode	27 毫安
deep mode	25 毫安
delay	40 毫安

esp32 C3 无串口芯片 （合宙 9.9 元版本）

模式	电流
downloa模式	11 毫安
空代码	27 毫安
light mode	576 微安
deep mode	238 微安
delay	19 毫安

 空代码

void setup() {

}

void loop() {

}

deep 模式对应的代码

void setup() {

esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {
  // delay(20);
}

 light 模式对应的代码

void setup() {
// esp_deep_sleep_start();
esp_light_sleep_start();
}
void loop() {
  // delay(20);
}

 delay 模式对应的代码：

void setup() {
}

void loop() {
   delay(20);
}

不科学的总结：

1，S3 整体比C3 电流高，当然两者的芯片本身就查询很大；

2，S3整体电流较高估计同串行通信芯片有关系；

3，C3 在deep 模式的时候有238微安，猜测主要同电源转换芯片有关系，不过没查datasheet.

4,  这个对比基本上可以作为大家日常设计esp 系列的整体电流参考，因为你设计的其他PCB中降压芯片和USB-TTL芯片基本都是不可缺少的，这基本上是标准配置。

5，嘉立创的S3 在某种情况下的deep mode 出现过500 微安，但是后来怎么折腾都没有重现了。

6，偷懒，其实应该还可以运行一段时间后进入睡眠模式来测试

重要提示： 测试睡眠模式，如果出现找不到端口的话，请先按下boot不放，再按rst并松开。

补充说明，为了确定 deep mode 到底有没有生效 ，通过以下代码测试：

#include <Arduino.h>
#include "driver/rtc_io.h"
#include "hal/rtc_io_hal.h"

void setup() {

Serial.begin(115200);
// Serial.println("begin ...")
Serial.println("pls wait 20 sec to watch  ...");
delay(20000);
Serial.println("begin ...");
rtc_gpio_isolate(GPIO_NUM_12);
esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {
  // delay(20);
}

lot power显示的电流最初显示60 ma,大概在20秒 delay后只有1毫安了。这个结果同上面最初的测试不相符。

 如果代码是：

// #include <Arduino.h>
// #include "driver/rtc_io.h"
// #include "hal/rtc_io_hal.h"

void setup() {

// Serial.begin(115200);
// // Serial.println("begin ...")
// Serial.println("pls wait 20 sec to watch  ...");
// delay(20000);
// Serial.println("begin ...");
// rtc_gpio_isolate(GPIO_NUM_12);
esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {
  // delay(20);
}

电流显示是25毫安，但是偶发性会跳为1毫安左右，规律不知道。

如果代码是：

#include <Arduino.h>
#include "driver/rtc_io.h"
#include "hal/rtc_io_hal.h"

void setup() {

// Serial.begin(115200);
// // Serial.println("begin ...")
// Serial.println("pls wait 20 sec to watch  ...");
delay(2000);
// Serial.println("begin ...");
rtc_gpio_isolate(GPIO_NUM_12);
esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {
  // delay(20);
}

电流会首先是60 毫安，然后在2秒后降到了25毫安；一个比较有趣的现象是如果USB线不接电脑，直接接电源，那么会25毫安，然后2秒左右降到了8毫安。

如果把delay的时间延长到10秒

#include <Arduino.h>
#include "driver/rtc_io.h"
#include "hal/rtc_io_hal.h"

void setup() {

// Serial.begin(115200);
// // Serial.println("begin ...")
// Serial.println("pls wait 20 sec to watch  ...");
delay(10000);
// Serial.println("begin ...");
rtc_gpio_isolate(GPIO_NUM_12);
esp_deep_sleep_start();

// esp_light_sleep_start();
}

void loop() {
  // delay(20);
}

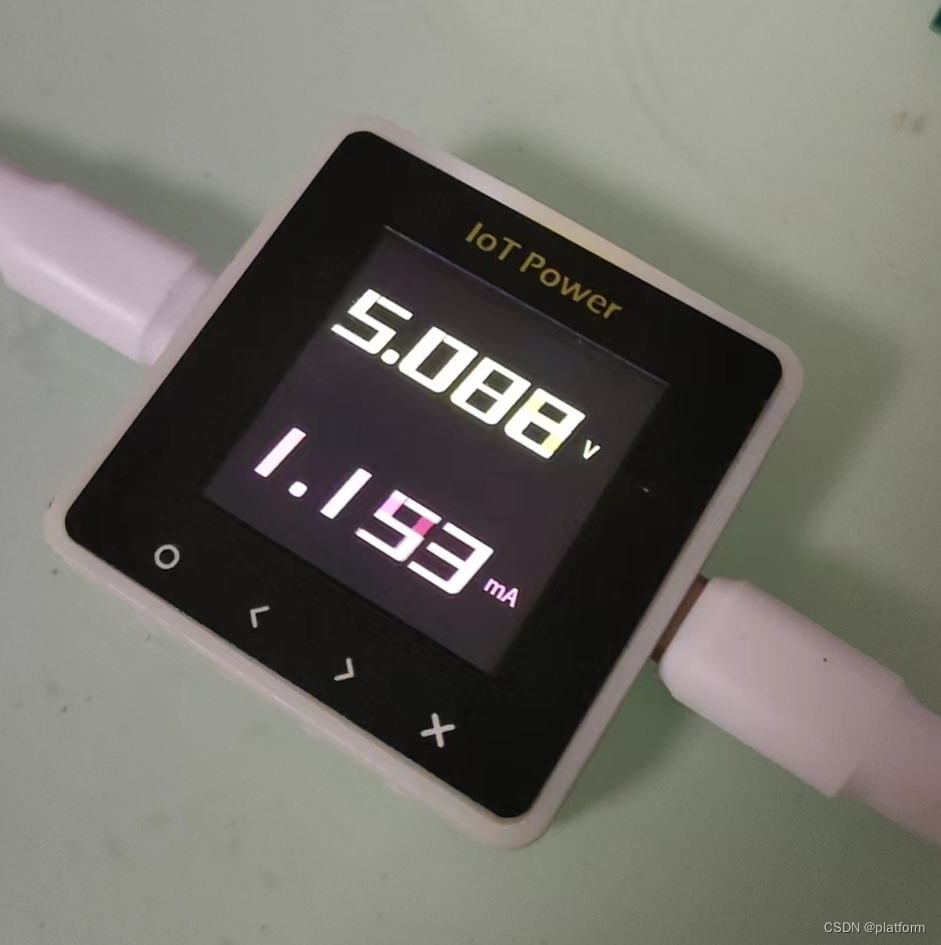

把usb线不接入电脑，直接接入电源，大约10秒后，lot power显示电流是1毫安左右，这一行为很稳定可以重现。

所以在这里怀疑是由于USB芯片和电脑有通信，产生了额外的电流，但是不明白那些额外的不稳定到底是为啥。

所有到最后的结论是S3 在deep模式下大概是1毫安的电流消耗，接入电脑的时候会由于不明的原因,例如usb通信，额外多20-40毫安的电流。
