8 pin ST7735 1.8寸屏不能点亮解决一例

这个问题说到底一方面是经验问题，另外一方面是很多厂的线路设计还是有很大不同导致的。

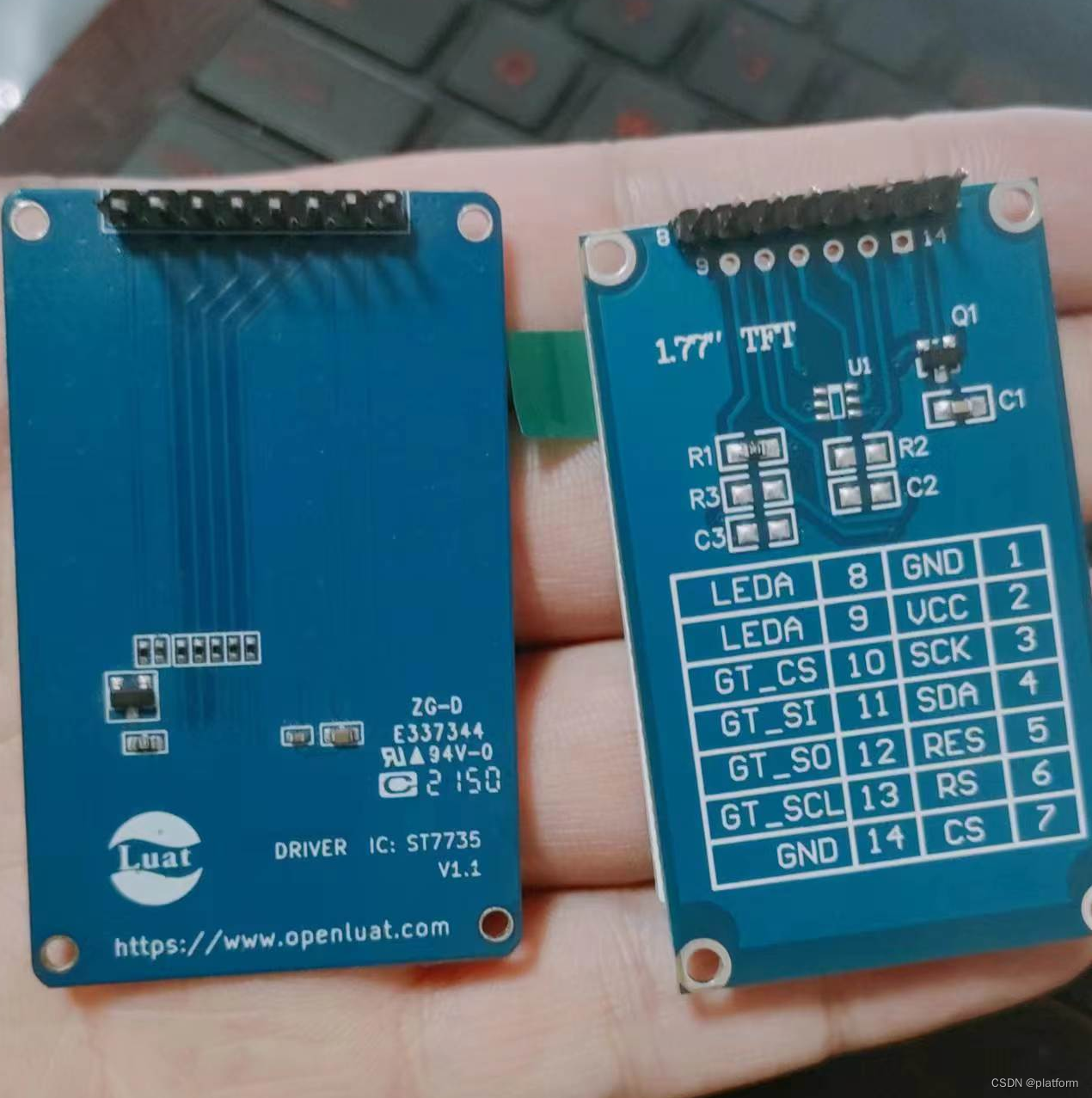

之前有一块合宙的1.8 的屏接上7根线就可以亮，正常接上GND和VCC不接其他pin屏幕也能亮起来。

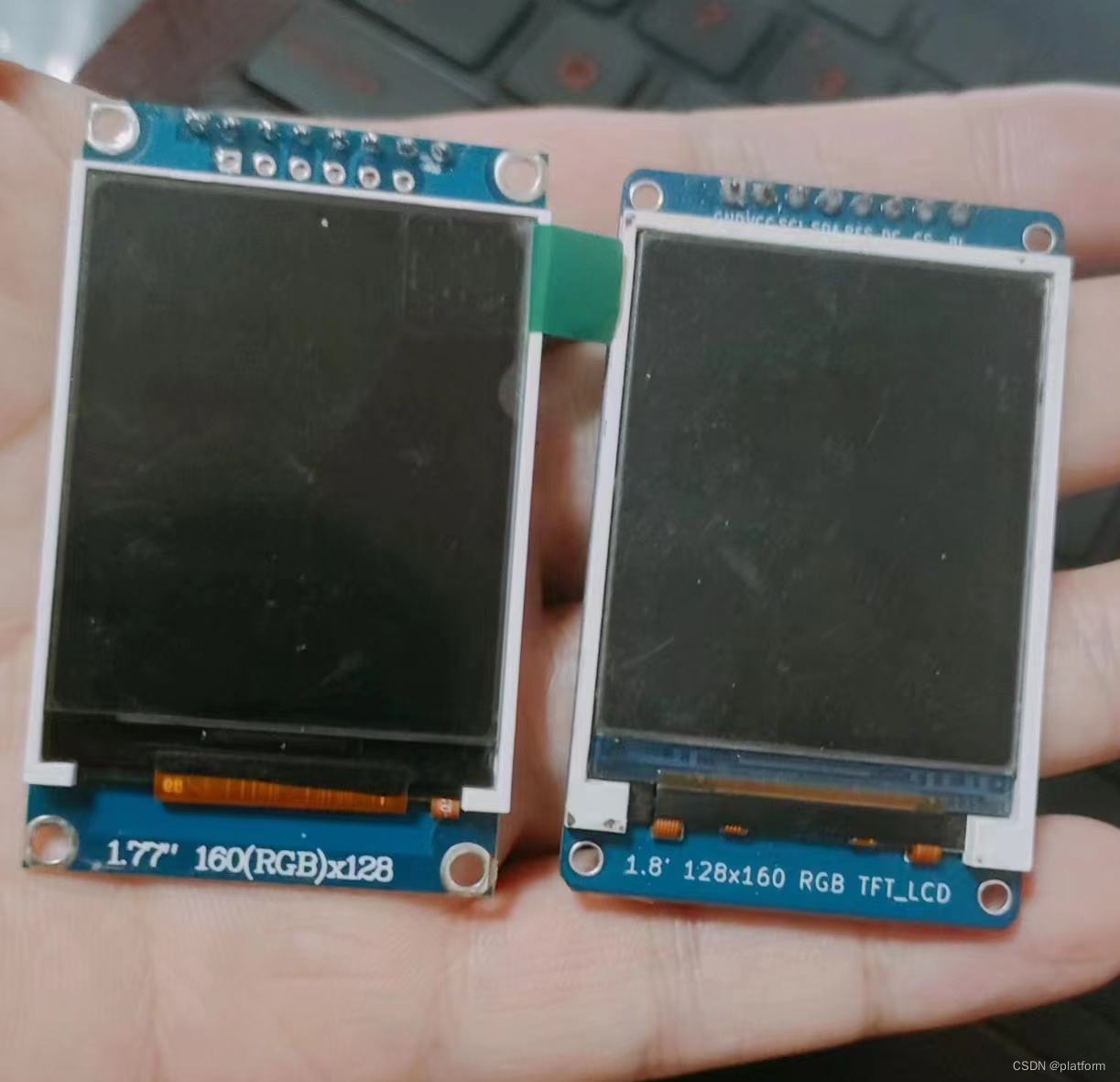

最近买了三块tft，不同规格，其中一块和合宙的驱动芯片和线序，屏幕尺寸一模一样，但是就是怎么都点亮不了。

接上8根线，在tft_espi中正常设施也不生效





怎么试都不行，以为屏坏了，最后联系上卖家得到了技术支持

BL针脚要接高电平，成功点亮

在tft_espi 中设置

#define TFT_BL   D1  // LED back-light

并不能生效

不过针对D1这个GPIO，直接设置为高电平反而生效：

 pinMode(D1,OUTPUT);
 digitalWrite(D1,HIGH);

屏幕可以点亮。

其他屏幕，只要正常接上GND和VCC都可以亮起来，8pin的 屏幕，各位如果点不亮请检查一下BL这个针脚到底是高还是低。
