基于STM32F103的USB学习笔记33 - Mass Storage之BOT

BOT是Bulk Only Transport的缩写。数据、命令、状态都通过Bulk端点传输（没有使用到中断、控制端点），这里用到的是EP1和EP2，2个端点都是Bulk的模式，这就是所谓的Bulk Only，即在EP1和EP2上传输的数据再包一层协议。

命令/数据/状态的协议如下图所示：

【CBW】

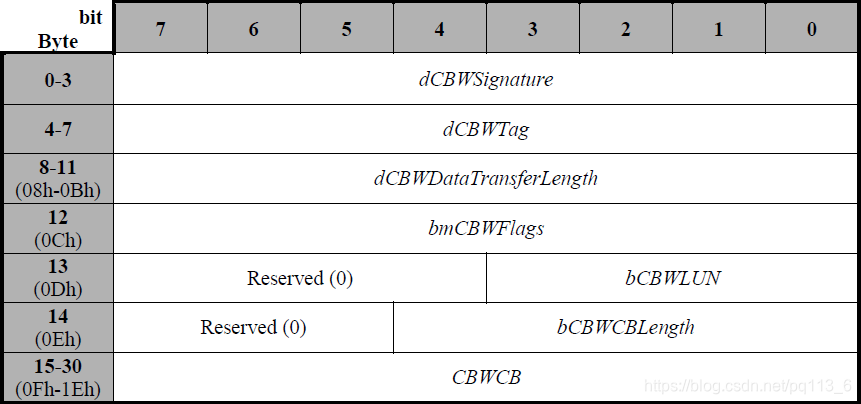

CBW是Command Block Wrapper的缩写。USB主机通过OUT端点发送CBW包，这样设备才知道接下来需要接收什么样数据还是发送对应的数据。一个CBW包结构如下图所示：

dCBWSignature: 固定为43425355h（小端），表示这段数据是CBW。

dCBWTag:  HOST发送的命令标记。设备在CSW.dCSWTag返回这个值，表示当前CSW是响应对应的CBW。

dCBWDataTransferLength: 主机期望的数据长度（Data-Out或Data-In过程中的数据长度）。如果为0，则没有Data过程。

bmCBWFlags:

        Bit 7：数据方向，0表示Data Out，HOST到设备；1表示Data In，设备到HOST。

        Bit6: 不再使用（Obsolete）. HOST设置为0.

        Bit5-0: 预留位，HOST设置为0

bCBWLUN: HOST告知设备该CBW是给哪个LUN的。如果设备不支持LUN，这个值为0.

bCBWCBLength: CBWCB的有效长度。有效值1到16，其他值无效。

CBWCB: 设备执行的命令块。设备应该可以解释这个数据区域的第bCBWCBLength个字节，这个字节由bInterfaceSubClass指定的类决定它的含义。如果设备支持的命令集使用长度小于16（10h）字节的命令块，则应首先传输有效字节，从偏移量15（Fh）处的字节开始。设备应该忽略CBWCB中偏移地址（15 + bCBWCBLength - 1）的内容。

typedef struct _Bulk_Only_CBW
{
  uint32_t dSignature;
  uint32_t dTag;
  uint32_t dDataLength;
  uint8_t  bmFlags;
  uint8_t  bLUN;
  uint8_t  bCBLength;
  uint8_t  CB[16];
}stBulkOnlyCBW;

【CSW】

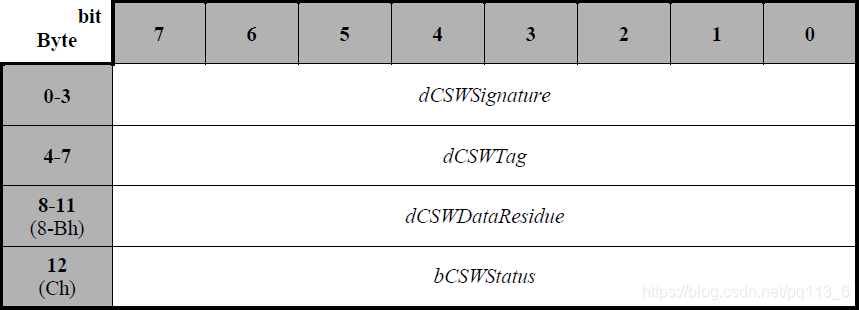

CSW是Command Status Wrapper的缩写。一个CSW包结构如下图所示：

dCSWSignature: 固定为53425355h（小端），表示这段数据是CSW。

dCSWTag: 与dCBWTag相等，用于关联CSW到对应的CBW。

dCSWDataResidue: 对于DATA OUT，设备告知HOST处理的实际数据量；对于DATA IN，设备告知HOST实际发送的数据。DCSWDataRemain不得超过dCBWDataTransferLength中发送的值。

bCSWStatus: bCSWStatus表示命令是否成功。

值	描述
00h	命令成功
01h	命令失败
02h	相位错误
03h和04h	不再使用
05h到FFh	预留

1. 端点函数

void EP1_IN_Callback(void)
{
    mscBotIn();
}

void EP2_OUT_Callback(void)
{
    mscBotOut();
}

2. mscBotOut

首先从OUT端点的Buffer中读入HOST发送过来的数据。

gMscBotData.len = USB_SIL_Read(USB_MSC_EP_OUT, gMscBotData.dat);

EP OUT数据主要分2种情况：

    switch(gMscBotState)
    {
        case MSC_BOT_IDLE:
            break;
        case MSC_BOT_DATA_OUT:
            break;
        default:
            break;
    }

如果当前状态是IDLE，则读入的数据是CBW，CBW解析依据SCSI的命令。

如果状态是DATA OUT，则表明是数据。

3. mscBotIn

IN数据的含义分3种情况：MSC_BOT_CSW_Send是指已经发送完CSW，MSC_BOT_ERROR是指BOT传输出错了，这2个状态都是将状态设置为IDLE，并且OUT端点设置为可接收；MSC_BOT_DATA_IN是HOST读入数据，只需要支持SCI命令SCSI_READ10；BOT_DATA_IN_LAST表示数据已经完全读入。

void mscBotIn(void)
{
    switch(gMscBotState)
    {
        case MSC_BOT_CSW_Send:
        case MSC_BOT_ERROR:
            break;
        case MSC_BOT_DATA_IN:
            break;
        case MSC_BOT_DATA_IN_LAST:
            break;
        default:
            break;
    }
}

4. HOST开始是发送CBW到设备，此时gMscBotState的状态应该是MSC_BOT_IDLE，

void mscBotOut(void)
{
    gMscBotData.len = USB_SIL_Read(USB_MSC_EP_OUT, gMscBotData.dat);
    switch(gMscBotState)
    {
        case MSC_BOT_IDLE:
            mscBotCBWDecode();
            break;
        case MSC_BOT_DATA_OUT:
            break;
        default:
            break;
    }
}
