ABOV单片机蜂鸣器BEEP的代码实现讲解及示例代码-[MC96F6332D]

一、准备工作

1、KEIL C51编译环境

2、CodeGen8 代码生成器

3、MC96F6332D 开发板

4、USB-OCD II仿真器

二、Buzzer代码生成

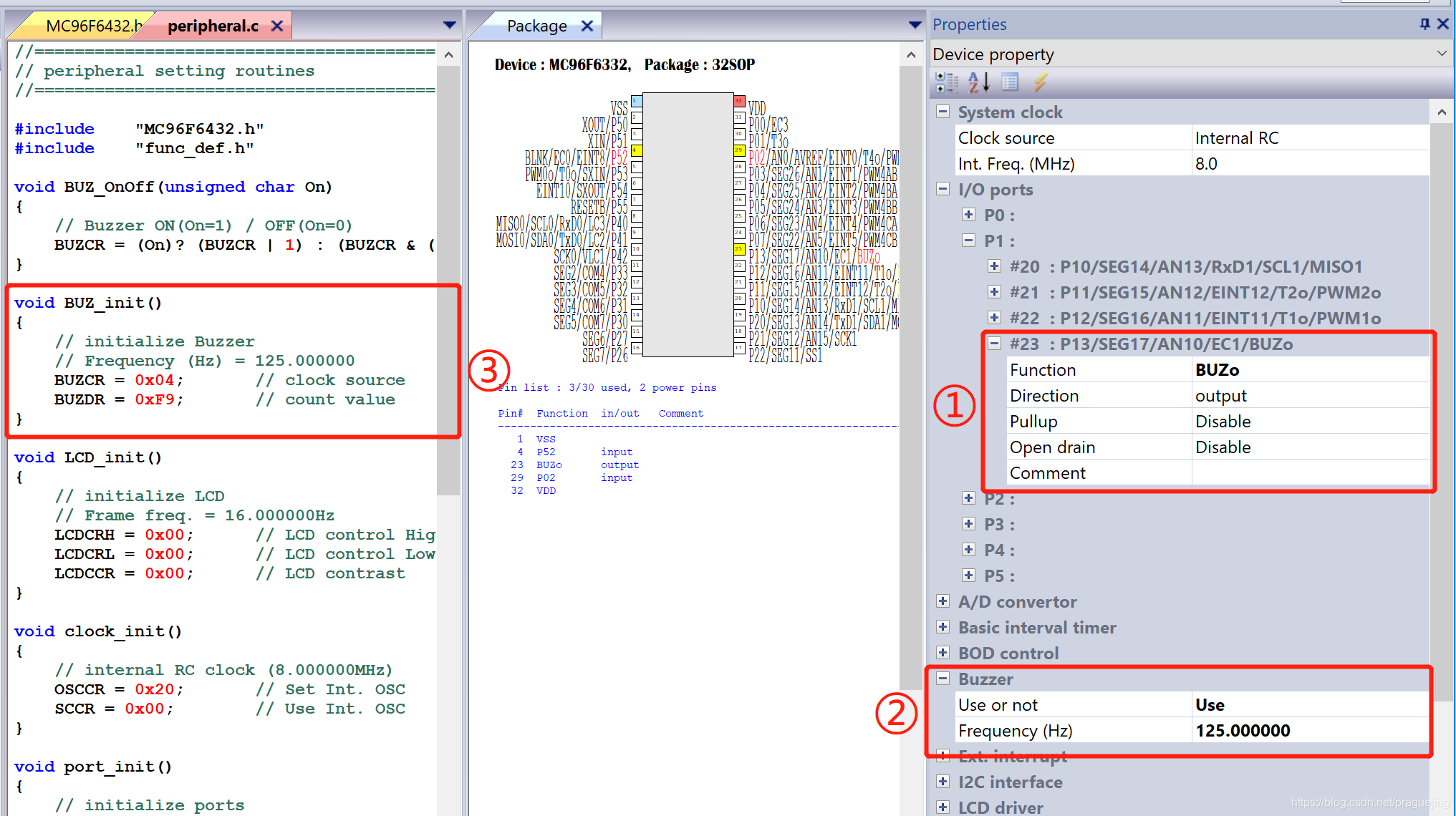

1、在CodeGen8 代码生成器的外设窗口中选择内部RC时钟作为时钟源，设置时钟源的频率为8MHz；GPIO的P13引脚设置为蜂鸣器的输出引脚，如下图①所示，蜂鸣器的频率选择125kHz如下图②所示，蜂鸣器初始化的代码如下图③所示；

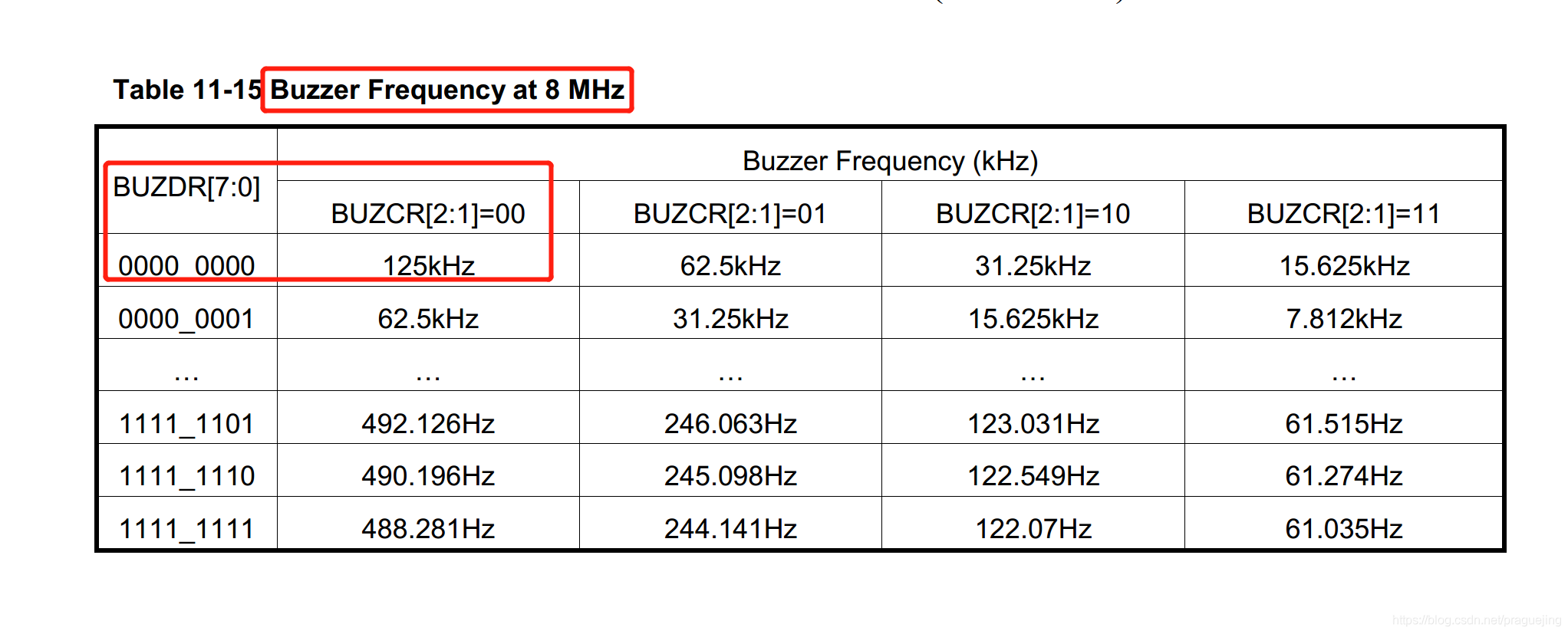

特别说明：根据用户手册中给出的数据对相应的寄存器进行初始化时，同样可以产生125kHz的频率；

频率计算公式为：fBUZ(Hz)= fx/（2*Prescaler*(BUZDR+1)）

2、点击CodeGen8 中的C 图标，自动打开KEIL C51软件；

3、在系统初始化完成后增加蜂鸣器开启的代码，即可实现频率的固定输出；代码如下：

BUZ_OnOff(1);			//BUZ=125kHz

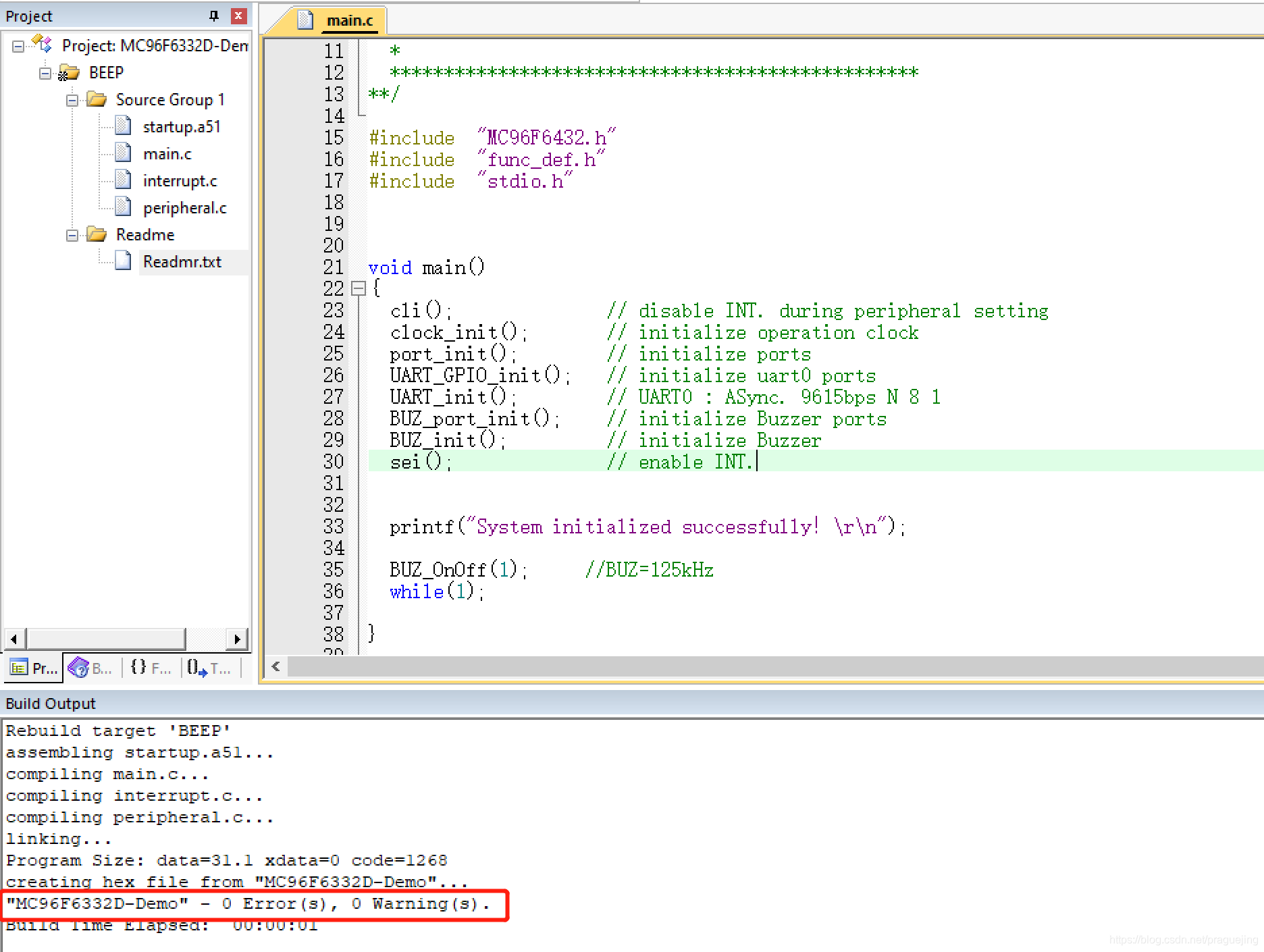

4、编译工程，结果如下所示：

5、关于Buzzer的工作原理：

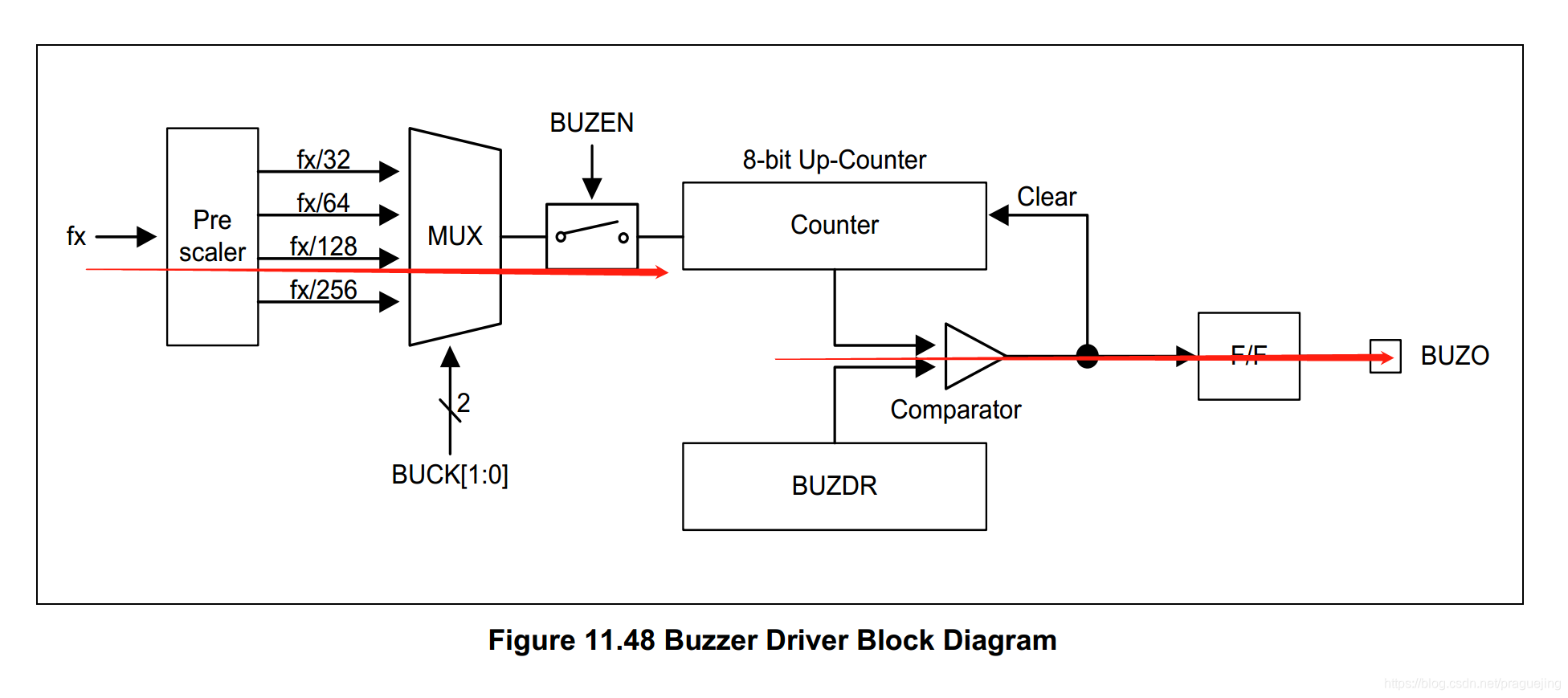

1）、主频经过分频后，通过与BUZDR寄存器的数据比较，然后再通过GPIO口进行信号的输出。

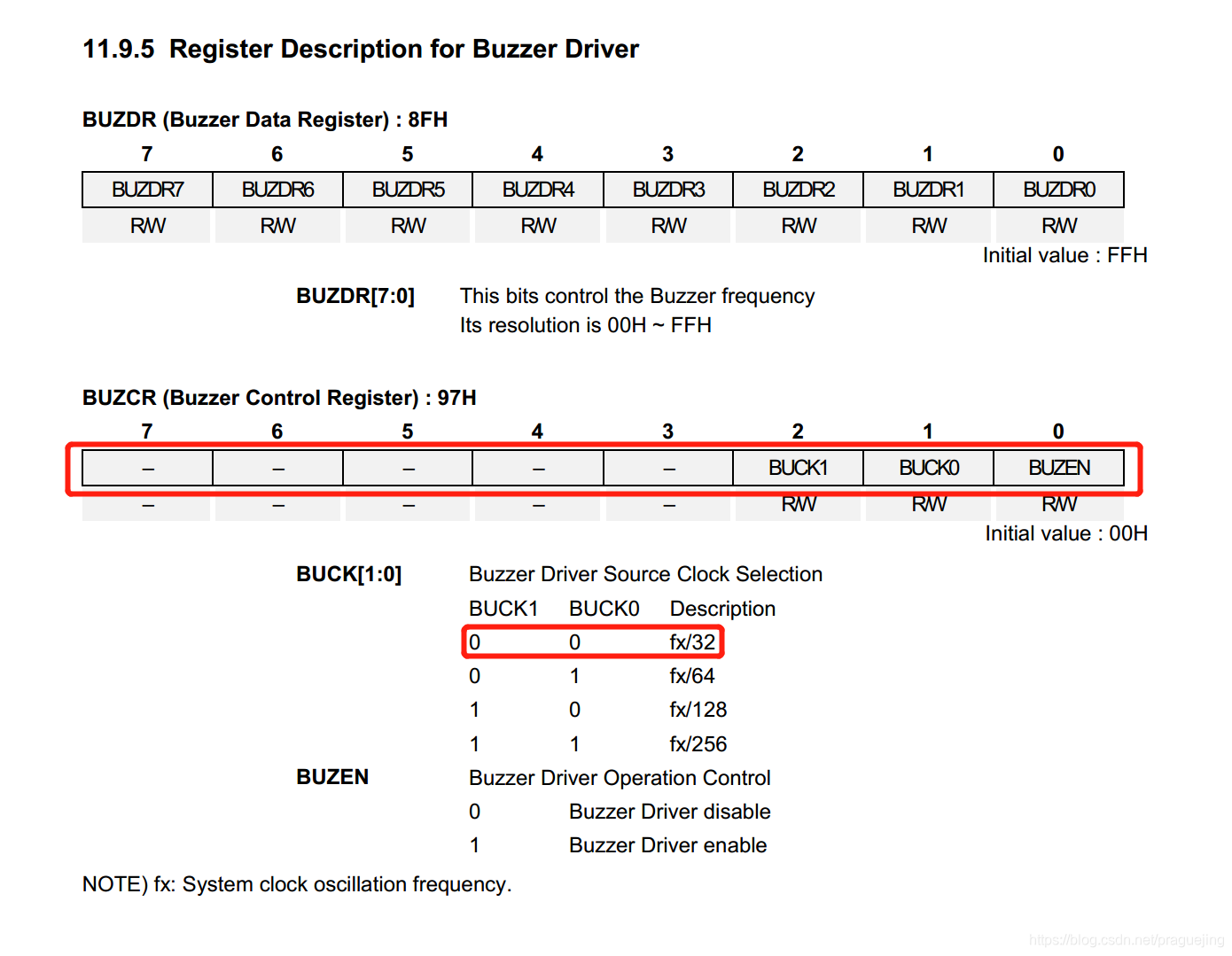

2）、BUZCR寄存器说明

6、点击编译器的下载按钮，将刚刚编译好的代码下载到MCU中进行仿真调试。

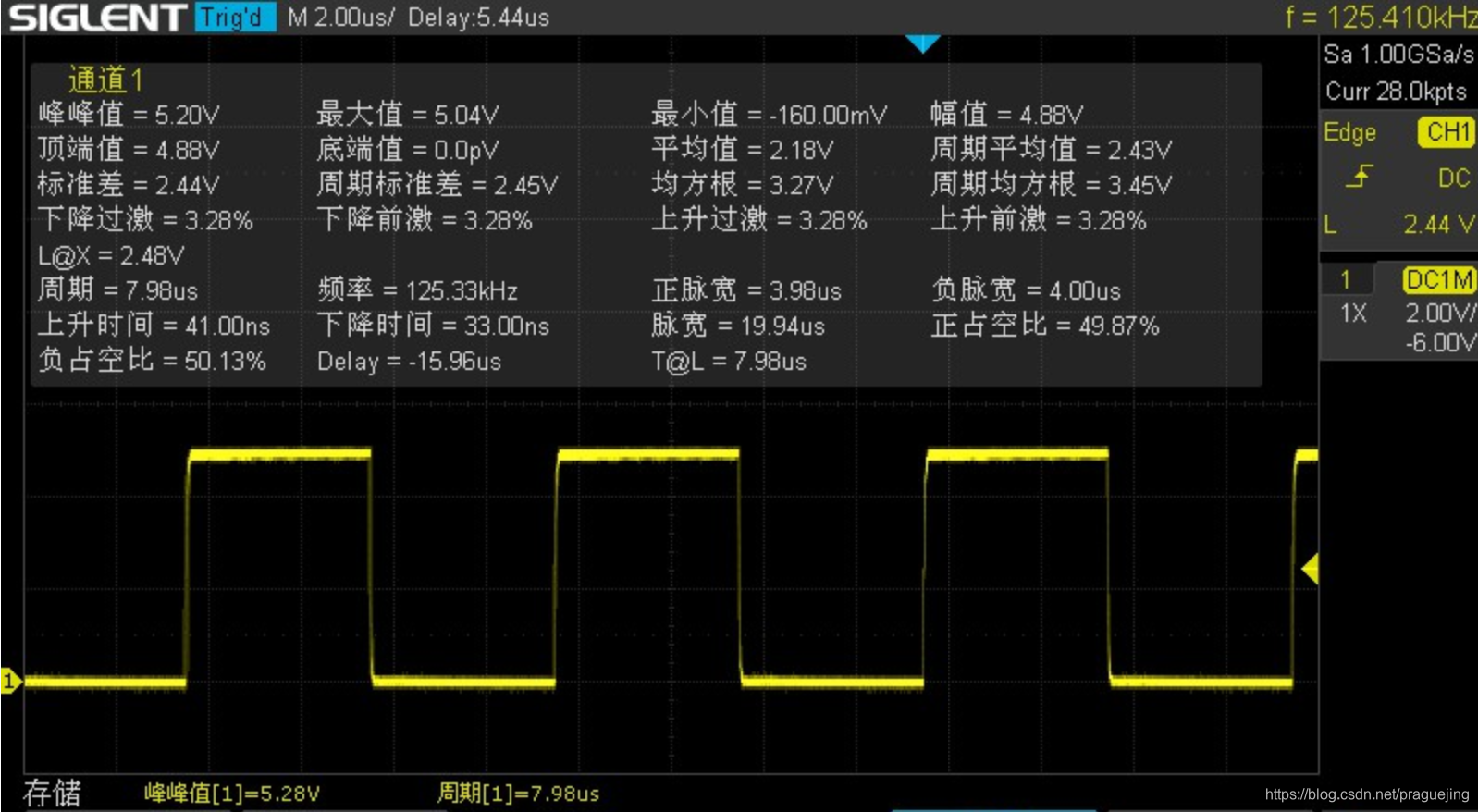

7、连接P13接口到示波器，如下图所示：

三、实验现象（具体内容可以参考工程中的Readme.txt文件）

1、MCU主频选择为内部8MHz；

2、Buzzer的时钟周期计算公式为：fBUZ(Hz)= fx/2*Prescaler*(BUZDR+1)=8MHz/2*32*(0+1)=125kHz；

3、具体的代码可以访问链接：https://share.weiyun.com/56QXQ4v；进行免费获取。



---

因为小编自己能力水平有限，文中难免有错误或表达失误的信息，还望广大阅读者留言批评指正，谢谢。
