全网最详细解释Keil-MDK中Code、RO-data、RW-data、ZI-data的含义

我们在使用Keil MDK编译ARM处理器的应用程序时，程序编译完成后会在下方的Build Output窗口中出现下图的信息提示，其中红色框框的内容对我们尤为重要；Code、RO-data、RW-data、ZI-data的含义理解以及程序最终占用处理器中的Flash空间大小和SRAM空间大小如何？今天就此问题跟大家进行详细的讨论，希望可以对大家有所帮助。

一、含义解释：

Code：即代码域，它通常是指编译器生成的机器指令，这些内容会被存储到ROM区。

RO-data：Read Only data，即只读数据域，它指程序中用到的只读数据，这些数据被存储在ROM区，因而程序不能被修改的内容。例如C语言中const关键字定义的变量就是典型的RO-data。

RW-data：Read Write data，即可读写数据域，它指初始化为“非0值”的可读写数据，程序刚运行时，这些数据具有非0的初始值，程序运行的时候它们又会常驻在RAM区，应用程序可以修改其内容。例如C语言中定义的全局变量，且定义时赋予“非0值”给该变量。

ZI-data：Zero Initialie data，即0初始化数据，它指初始化为“0值”的可读写数据域，它与RW-data的区别是程序刚运行时这些数据初始值全都为0，程序运行时和RW-data的性质一样，它们也常驻在RAM区，应用程序可以更改其内容。例如C语言中使用定义的全局变量，且定义时赋予“0值”给该变量(如若定义该变量时没有赋予初始值，编译器会把它当ZI-data来对待，初始化为0)；

二、程序存储详解：

关于哪些数据存储在Flash区域，哪些数据存储在SRAM区域，这就涉及到程序的存储状态了，应用程序具有静止和运行两种状态。静止态的程序被存储在非易失存储器中，如内部FLASH区域，因而系统掉电后也能正常保存。但是当程序在运行状态的时候，程序常常需要修改一些暂存数据(例如初始化非0值的数据)，这些数据往往存放在Flash中，但是由于需要被修改，所以这些数据在程序运行的时候需要被复制到RAM中。因此，程序在静止与运行的时候它在存储器中的表现是不一样的。

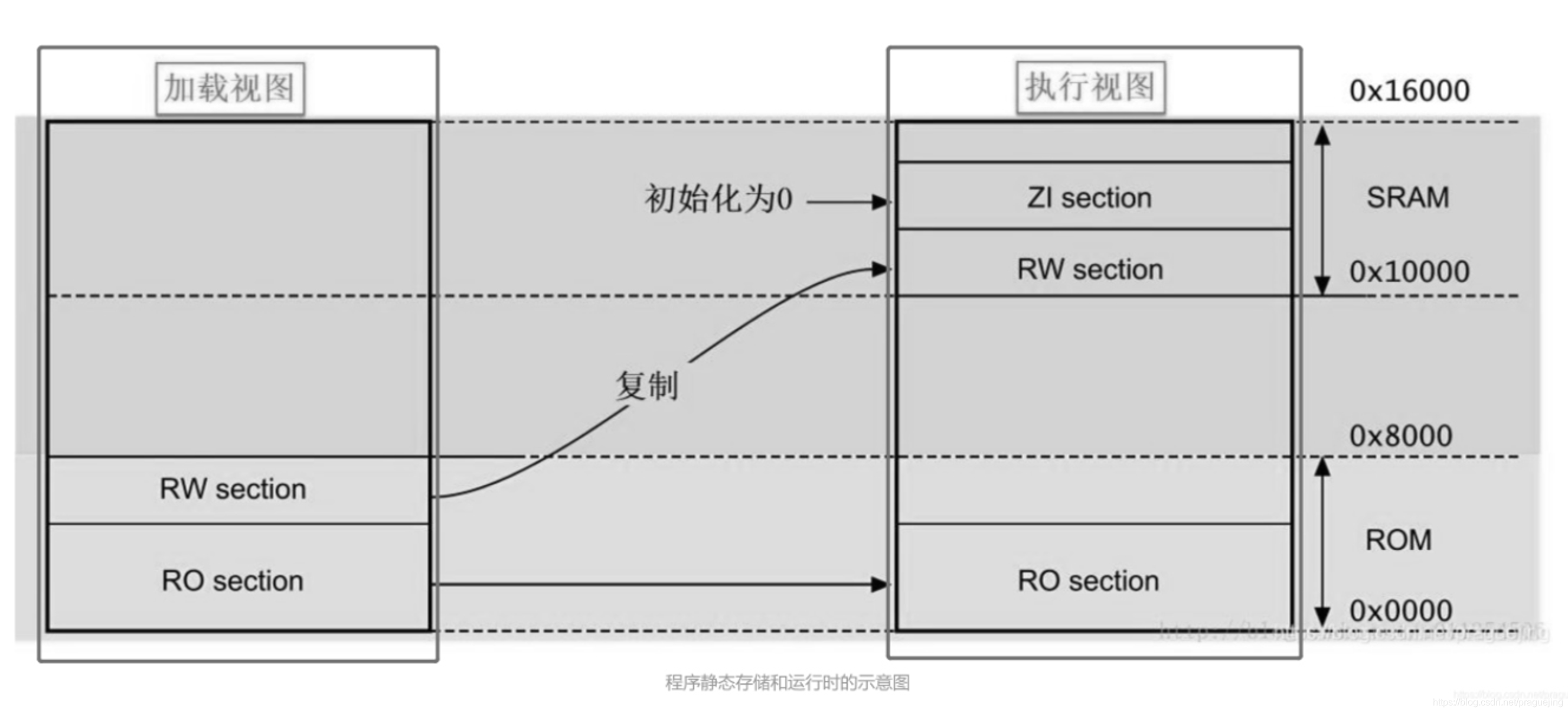

上图中的左侧是应用程序的存储状态，右侧是运行状态，上方棕色区域是RAM存储器区域，下方黄色区域是ROM存储器区域。
程序在存储状态时，RO段(RO section)及RW段都被保存在ROM区（数据不能被修改）。当程序开始运行时，内核直接从ROM中读取代码，并且在执行应用程序代码前，会先执行一段加载代码，它把RW段数据从ROM复制到RAM（因为RW数据在执行过程中可能需要被修改）， 并且在RAM中加入ZI段，ZI段的数据都会被初始化为0。加载完后RAM区准备完毕，正式开始执行主体程序。
编译生成的RW-data的数据属于图中的RW端，ZI-data的数据属于图中的ZI段。是否需要掉电保存，这就是把RW-data与ZI-data区别存储的原因，因为在RAM创建数据的时候，默认值为0，但如果有的数据要求初值非0，那就需要使用ROM记录该初始值，运行时再复制到RAM中。



三、程序占用Flash和SRAM的空间计算：
GD32的RO区域不需要加载到SRAM，内核直接从FLASH读取指令运行。当程序存储到芯片的内部FLASH时(即ROM区)，它占用的空间是Code、RO-data及RW-data的总和，所以如果这些内容比芯片的FLASH空间大，程序就无法被正常保存在芯片的FLASH了。当程序在执行的时候，需要占用内部SRAM空间(即RAM区)，占用的空间包括RW-data和ZI-data空间之和。

总结：程序需要下载到芯片的FLASH空间，FLASH的最小空间应该大于Code + RO Data + RW Data的总和；

程序运行的时候，芯片内部RAM使用的空间应该大于RW Data + ZI Data之和；

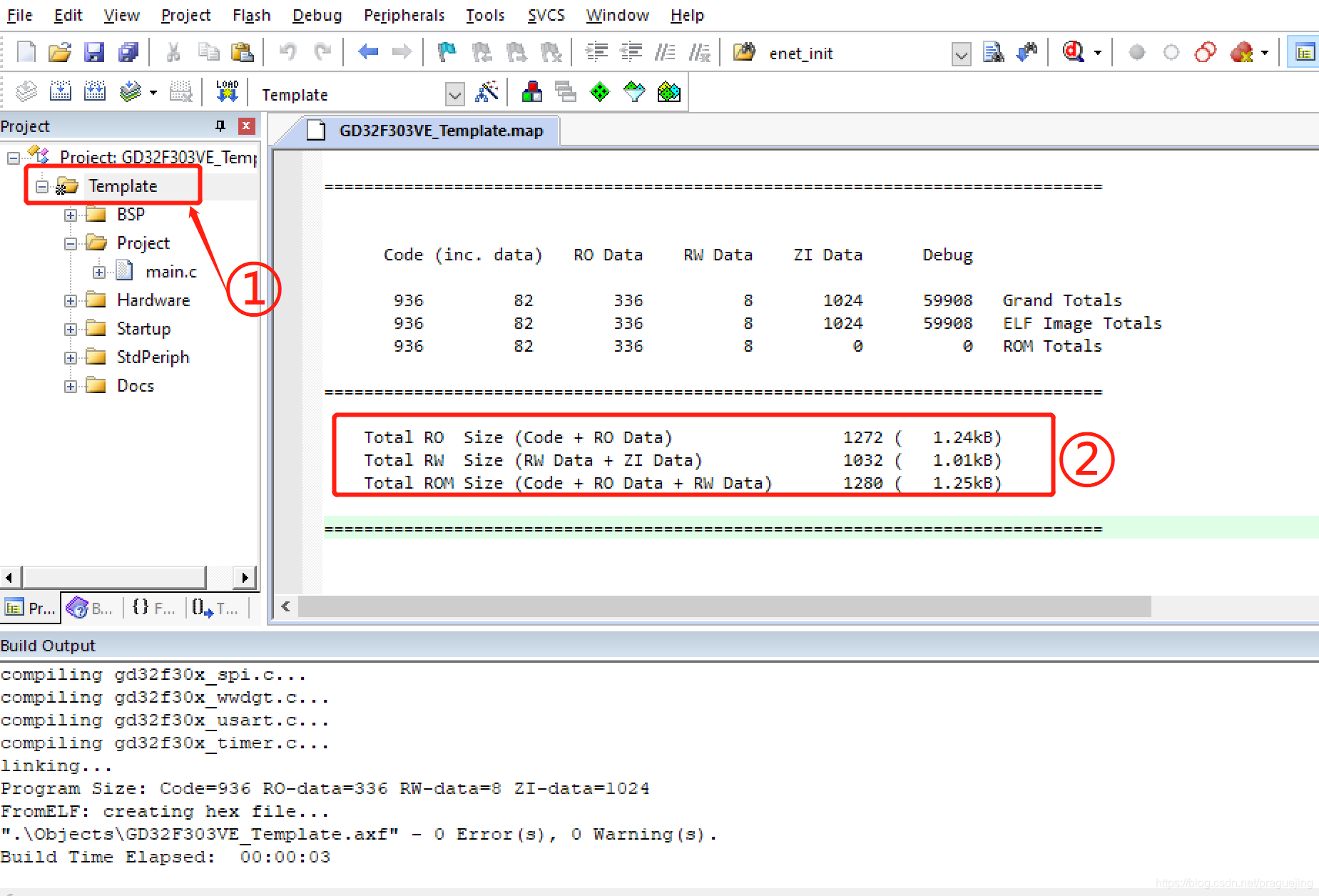

另外：程序编译后打开工程的map文件，在map文件的最后一段也有类似的描述，具体见下图所示：（程序编译成功后在①处双击鼠标左键，即可打开工程的map文件，在map文件的末尾即可看到如②所示描述）

本文参考链接：https://stackoverflow.com/questions/5430284/rom-and-ram-in-arm

如果大家在项目开发的过程中有任何疑问欢迎评论区交流和留言。

------------------------------------------------------------------------------------------------------------------------------------------

因为小编自己能力水平有限，文中难免有错误或表达不到的信息，还望广大阅读者留言批评指正，谢谢。
