lv_micropython for ESP32

一、开发平台说明

开发工具：在windows系统上安装了VMware虚拟机，在VMware虚拟机中安装了ubuntu18系统。

二、编译ESP32 + LVGL

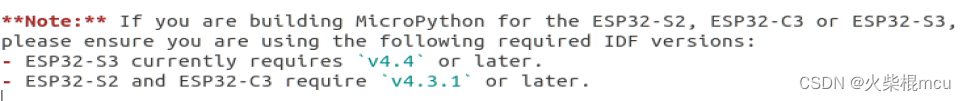

        上一篇博客讲了如何下载及编译lv_micropython,编译ESP32+LVGL还需要下载ESP-IDF，当前最新版是v5.2.0，但是lv_micropython最大支持到**v4.4** ，所以下载esp-idf v4.4。lv_micropython/ports/esp32的README.md有相关说明，如下：

1、下载ESP-IDF

 进入ubuntu系统，启动终端，cd到存放源码的目录。

克隆esp-idf v4.4：

git clone -b v4.4 https://github.com/espressif/esp-idf.git

更新其子模块：

$ cd esp-idf
$ git submodule update --init --recursive

2、编译固件

安装编译工具、配置环境变量 ：

$ ./install.sh all

会在$HOME路径下创建.espressif文件夹存放工具，这个过程大约需要十分钟。install.sh只需要执行一次。执行成功会出现如下提示：

如果提示permit相关的问题，则在指令前加上sudo；如果提示pip相关的问题，请看“遇到问题章节”问题1。

导入编译相关的环境变量：

$ source export.sh

 设置IDF_TARGET：

export IDF_TARGET=esp32

设置目标芯片为esp32。 当前的lv_micropython支持esp32，不支持esp32s2、esp32s3、esp32-c3，编译会报错。

每次打开命令窗口都需要执行一次 source export.sh。执行成功会出现如下提示：

从esp-idf目录离开，进入lv_micropython目录：

$ cd ..
$ cd lv_micropython

我把esp-idf和lv_micropython下载到同一个路径的。

编译mpy-cross：

make -C mpy-cross

如果之前编译过mpy-cross，就不用再编译了。

编译 esp-idf和lv_micropython：

$ make -C ports/esp32 submodules
$ make -C ports/esp32 LV_CFLAGS="-DLV_COLOR_DEPTH=16" BOARD=GENERIC

如果提示更高版本的cmake，请看“遇到问题章节”问题2。

3、构建ESP-IDF

可以在lv_micropython/ports/esp32目录下执行idf.py menuconfig在命令行界面中通过导航和选择不同的配置选项来配置项目，执行之前需要执行export IDF_TARGET=esp32设置目标芯片。

三、遇到问题

问题1

执行sudo ./install.sh all命令时，出现以下错误提示:

意思是没有找到pip，但是通过pip -V指令能查询已安装pip。

在网上一番搜索后，有网友之前也遇到了这个问题，并提供了解决办法。如下所述：

解决方法：

进入~/.espressif/python_env/idf5.2_py3.8_env/lib/python3.8/site-packages目录，下载pip,安装pip:

$ cd ~/.espressif/python_env/idf5.2_py3.8_env/lib/python3.8/site-packages
$ sudo curl https://bootstrap.pypa.io/get-pip.py -o get-pip.py
$ sudo ~/.espressif/python_env/idf5.2_py3.8_env/bin/python3 get-pip.py

然后再次执行sudo ./install.sh all就可以了。

问题2

执行make -C ports/esp32 LV_CFLAGS="-DLV_COLOR_DEPTH=16" BOARD=GENERIC_C3命令时，出现以下错误提示:

解决方法：

进入~/Downloads，下载当前最新的cmake-3.29.2.tar.gz:

$ cd cd ~/Downloads/
$ wget https://cmake.org/files/LatestRelease/cmake-3.29.2.tar.gz

解压到当前目录：

$ tar -xvzf cmake-3.29.2.tar.gz

解压之后此路径下会有一个cmake-3.29.2文件夹。

进入到cmake目录：

$ cd cmake-3.29.2/

配置：

$ chmod 777 ./configure
./configure

编译：

make

安装：

sudo make install

 执行过程如下：

将cmake安装到/usr/local/bin目录下。

将cmake链接到cmake3.29：

$ sudo update-alternatives --install /usr/bin/cmake cmake /usr/local/bin/cmake 1 --force

 查询cmake版本：

$ cmake --version
cmake version 3.29.2

至此，cmake已升级到3.29.2。

问题3

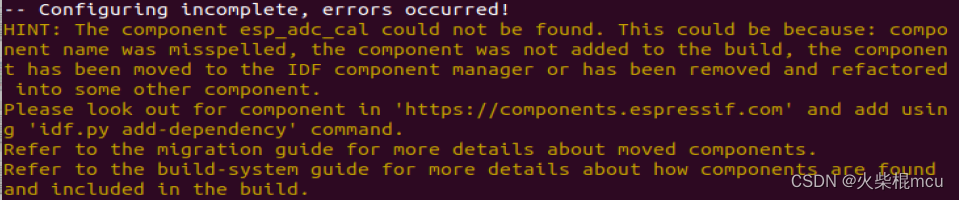

编译 esp-idf和lv_micropython时，出现以下错误提示：

esp-idf与mycropython版本不匹配。

解决方案：

将esp-idf版本切换到v4.4：

$ cd esp-idf
$ git checkout v4.4
$ git submodule update --init --recursive

 删除~/.espressif:

rm -rf $HOME/.espressif

重新安装工具：

$ ./install.sh all
