电子元器件基础1：电阻器

电阻的定义

 电阻的概念

        电阻是电流在电路中遇到的阻力，电阻是描述导体导电性能的物理量。

根据欧姆定律定义电阻：R=U/I

        欧姆电阻是电学中常见的一个概念，它是指在电路中，电流通过导体时所遇到的阻力。这个阻力的大小可以用欧姆定律来描述，即电压等于电流乘以电阻。欧姆电阻的单位是欧姆(Q)，它的命名来源于德国物理学家欧姆。

根据焦耳定律定义电阻：Q=I²Rt

        当电阻流过一定的电流，单位时间内会产生多少热量。

电阻器：①限流元件，一般直接称为电阻，单位欧姆Ω。
               ②电子设备中应用最广泛的电子元件之一。
               ③起分压、分流、降压、限流、负载、阻抗匹配等作用。

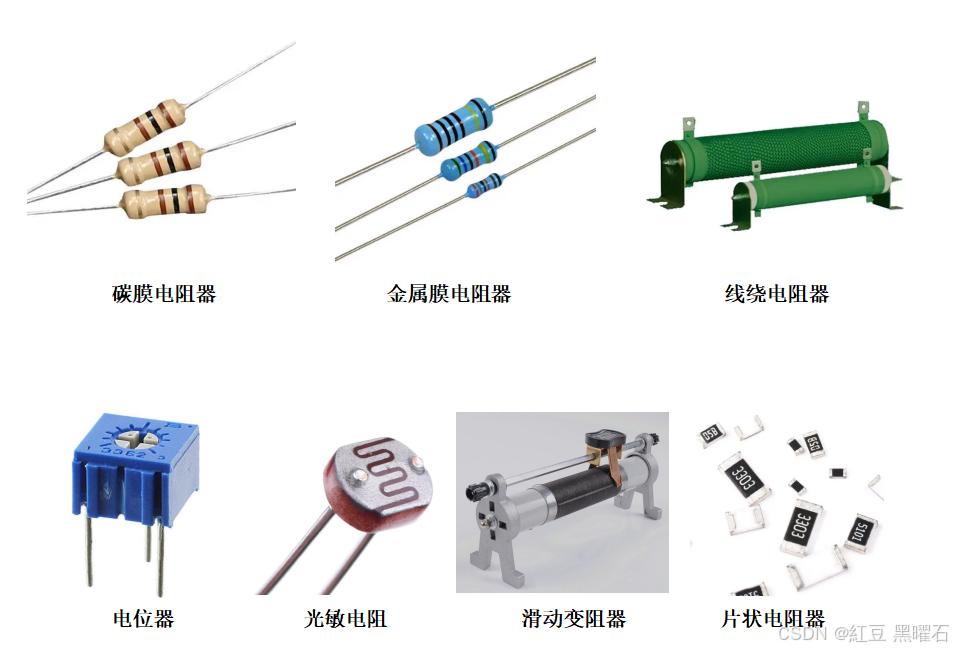

常见电阻类型

1. 碳膜电阻器，表面覆盖有一层碳膜，用于稳定性和精度需求。
2. 金属膜电阻器，提供更高的精确度。
3. 线绕电阻器，用于高功率承载。
4. 电位器，用于调节电路中电压、电流或信号。
5. 光敏电阻，其电阻值随光照强度变化而变化。
6. 滑动变阻器，可以手动调整阻值。
7. 片状电阻器，用于特定应用。

 厚膜电阻和金属膜电阻是最常见的类型

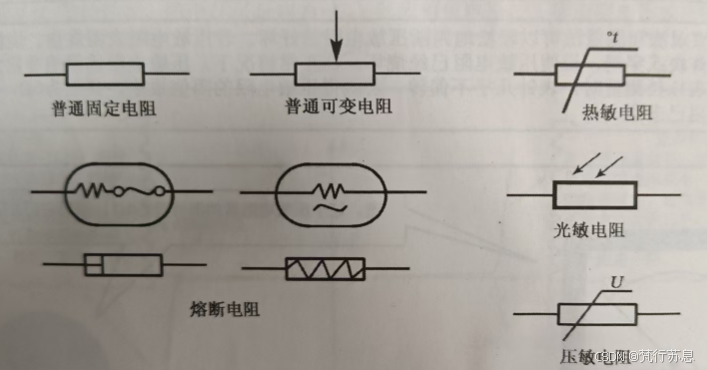

电阻的电路符号

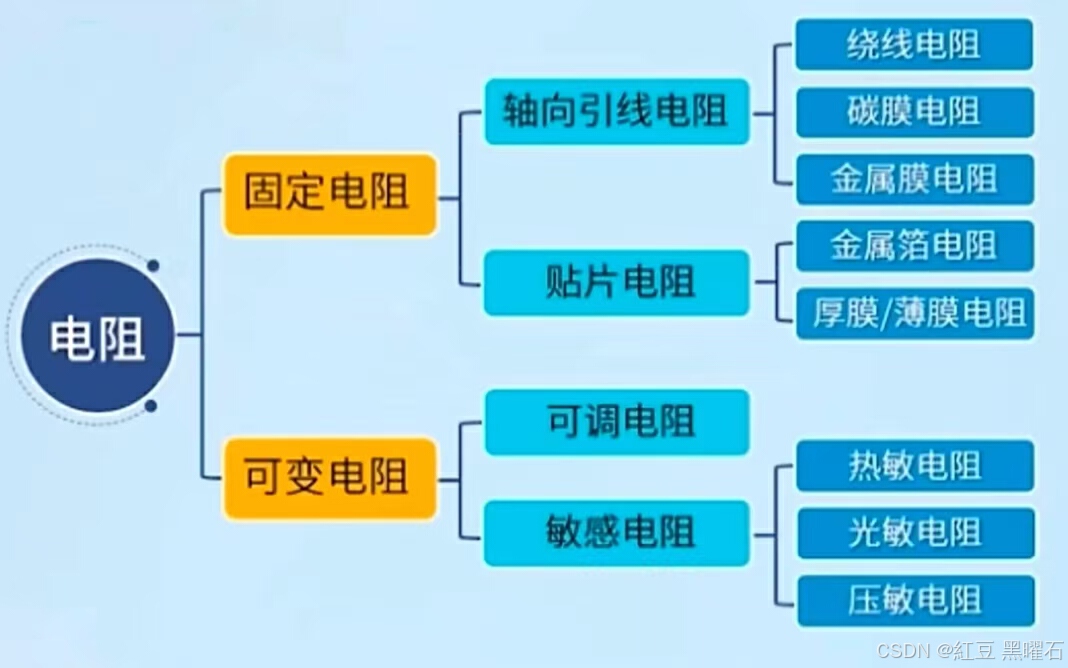

电阻器的分类

• 固定电阻：阻值固定的电阻器

轴向引线电阻

         轴线引线电阻通常都是圆柱形，两个外电极是圆柱体两端的轴向导线。

        根据材料和工艺还可以分为绕线电阻、碳膜电阻、金属膜电阻、金属箔电阻、厚膜电阻、薄膜电阻。

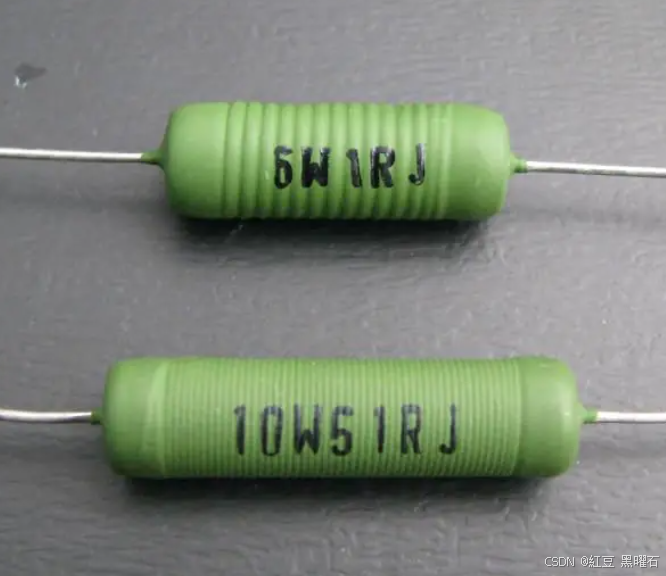

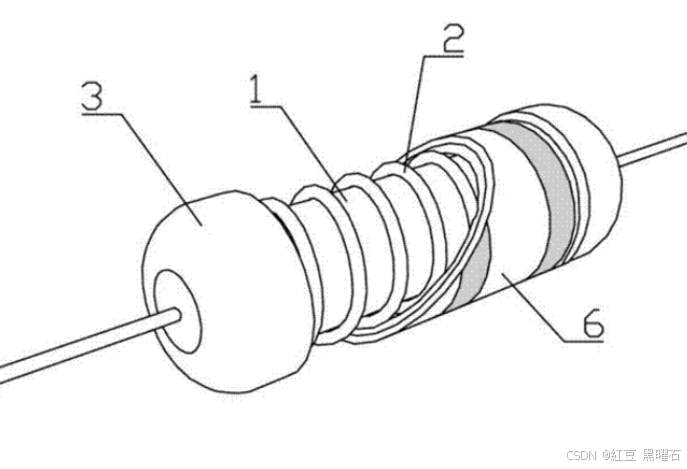

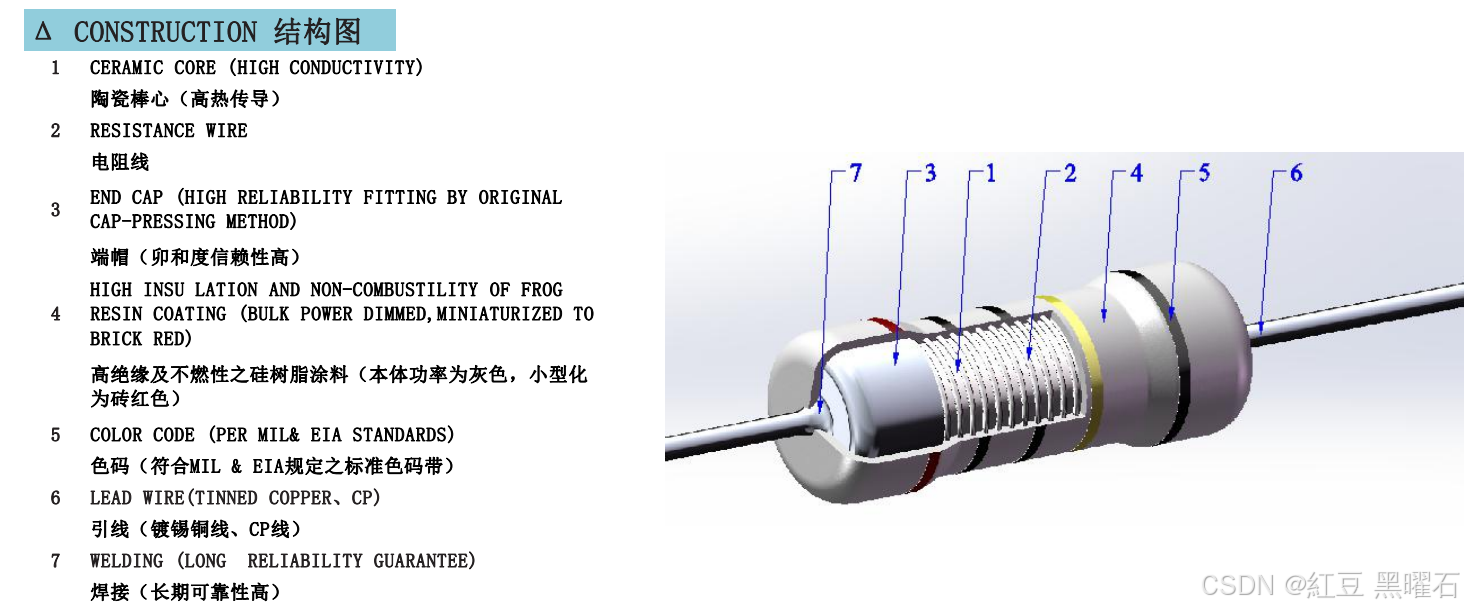

        1.绕线电阻

        绕线电阻器是用电阻丝绕在绝缘骨架上构成的。电阻丝一般采用具有一定电阻率的镍铬、锰铜等合金制成。绝缘骨架是由陶瓷、塑料、涂覆绝缘层的金属等材料制成管形、扁形等各种形状。电阻丝在骨架上根据需要可以绕制一层，也可绕制多层，或采用无感绕法等。优点：噪声小，不存在电流噪声和非线性。温度系数小，稳定性好，精度可达到0.5%~0.05%。缺点：高频特性差。主要适用于精密仪表、电讯仪器、电子设备等交直流电路中作分压、降 压、分流及负载电阻用。

绕线电阻的用途：

• 贴片线圈的用途：广泛使用在共模滤波器、多频变压器、阻抗变压器、平衡及不平衡转换变压器、抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、液晶显示面板、低压微分信号、汽车遥控式钥匙等。
• 固定电感线圈包括：环型线圈、扼流线圈、共模线圈、铁氧体磁珠、功率电感、有贴片型与引脚型可供选择。广泛使用在网路、电信、电脑、交流电源和周边设备上。
• 闭磁路大电流表面贴装功率电感特点及用途：理想的DC-DC转换电感，大功率，高饱和电感器，直流电阻小，适合于大电流，带装或并卷轮包装以便自动表面安装，应用于录放影机电源供应器、录放影机电源供应器、液晶电视机、手提电脑、办公自动化设备、移动通讯设备、直流/直流转换器等。
• 射频电感的用途：广泛使用在移动电话、VCO、TCXO电路和射频收发器模组、全球定位系统、无线网络、蓝牙模组、通讯设备、液晶电视、摄影机、笔记型电脑、喷墨印表机、影印机、显示监视器、游戏机、彩色电视、录放影机、光盘机、摄影机、数位相机、汽车电子产品等。

        2.碳膜电阻

        碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。

        碳膜的厚度和其中碳浓度可以控制电阻的大小；为了更加精确的控制电阻，可以在碳膜上加工出螺旋沟槽，螺旋越多电阻越大；最后加金属引线，树脂封装成型。碳膜电阻的工艺更加复杂一点，可以做精密电阻，但由于碳质的原因，还是温度特性不太好。

        碳膜电阻器是通过在真空中将碳氢化合物高温蒸发分解沉淀成碳晶导电膜而成，具有阻值稳定性好、阻值范围宽、高频特性好、噪声低、价格便宜等特点，被广泛应用在收音机、电视及其他电子产品中。

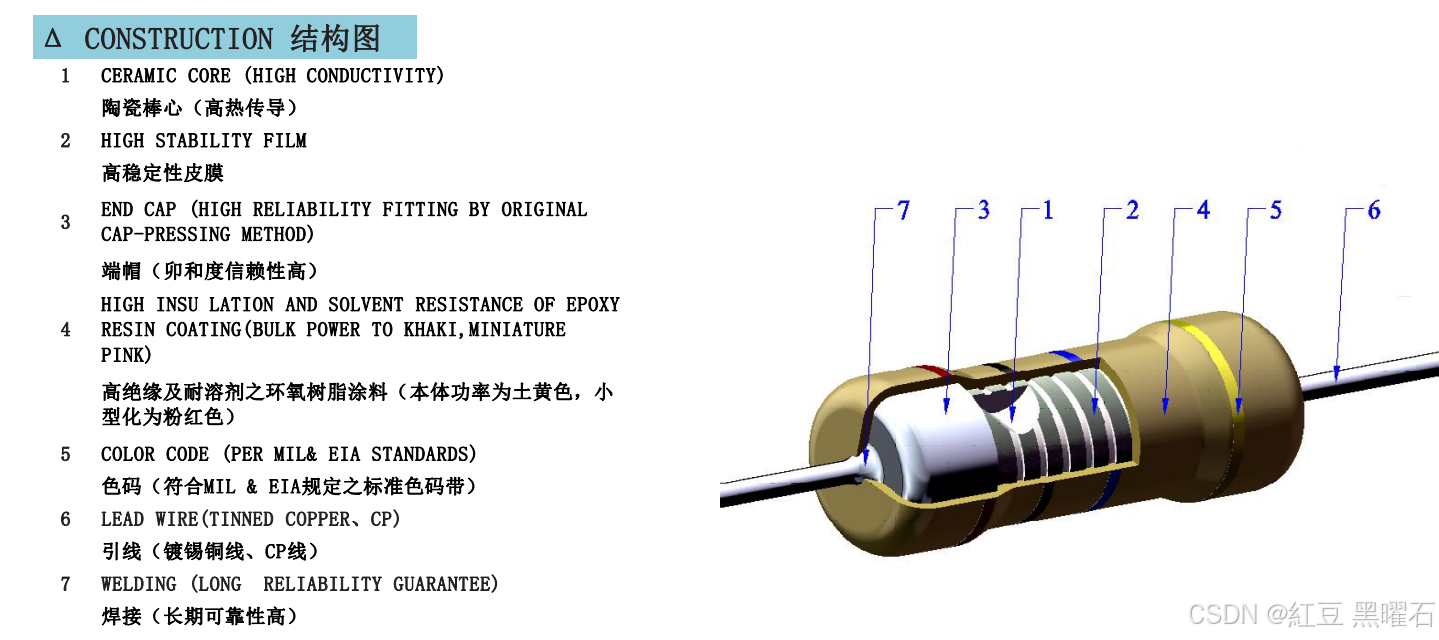

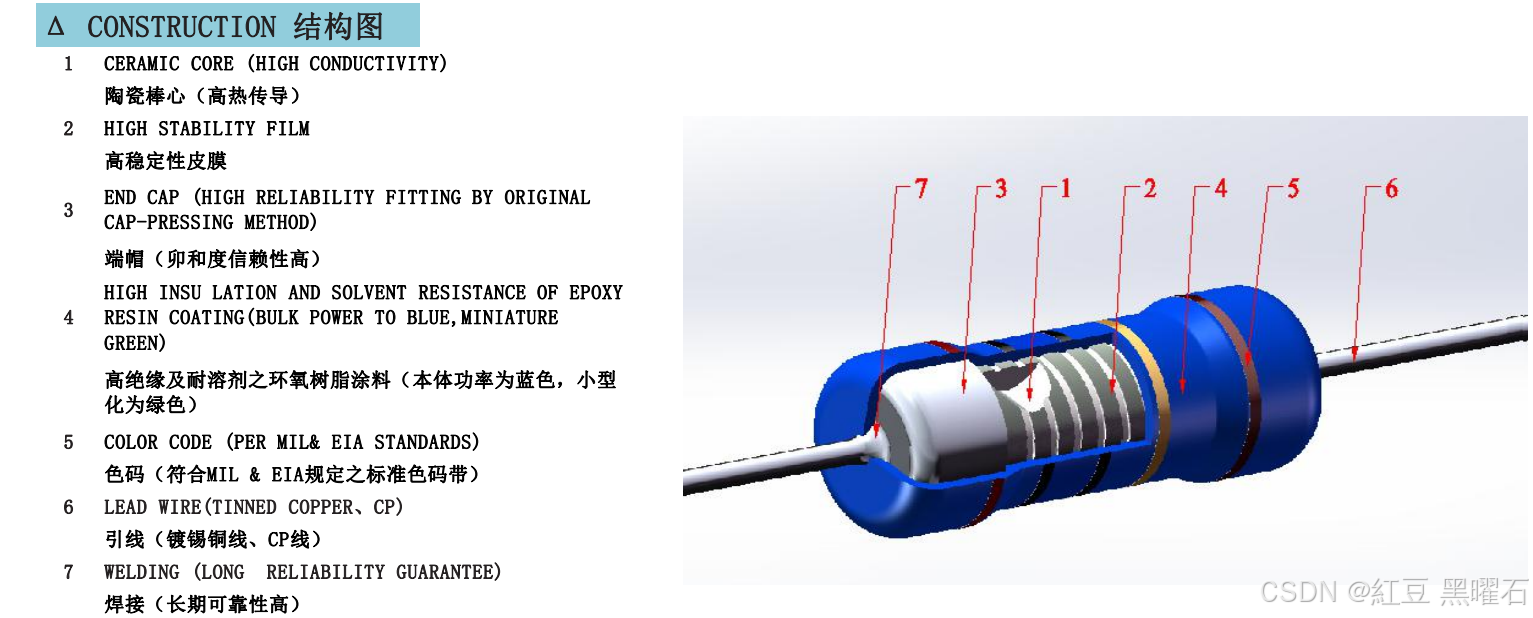

        3.金属膜电阻（符号：RJ）

        金属膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成。由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

        金属膜电阻器就是以特种金属或合金作电阻材料，用真空蒸发或溅射的方法，在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得，即在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。

        这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。

碳膜电阻器与金属膜电阻器的区别方法：

• 用刀片刮开保护漆，露出的膜的颜色为黑色为碳膜电阻；膜的颜色为亮白的则为金属膜电阻。
• 由于金属膜电阻的温度系数比碳膜电阻小得多，所以可以用万用表测电阻的阻值，然后用烧热的电铬铁靠近电阻，如果阻值变化很大，则为碳膜电阻，反之则为金属膜电阻。

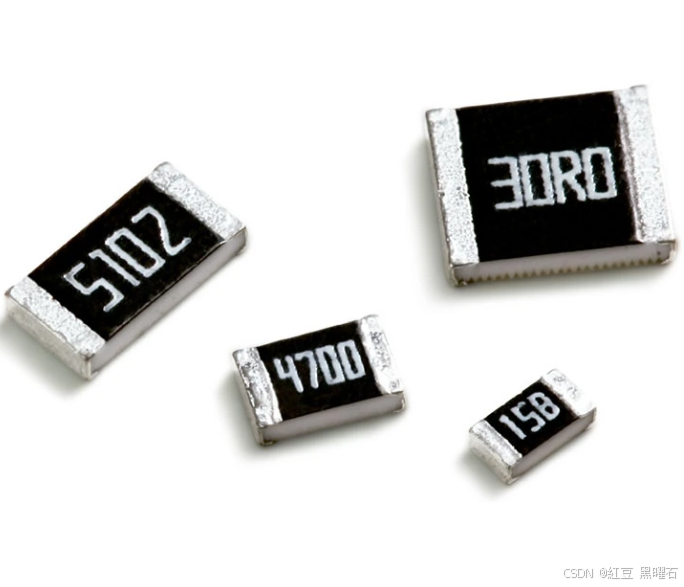

贴片电阻

        4.金属箔电阻

        金属箔电阻是通过真空熔炼形成镍铬合金，然后通过滚碾的方式制作成金属箔，再将金属箔黏合在氧化铝陶瓷基底上，再通过光刻工艺来控制金属箔的形状，从而控制电阻。金属箔电阻是目前性能可以控制到最好的电阻。

        5.厚膜电阻

        厚膜电阻主要是指采用厚膜工艺印刷而成的电阻。这种电阻有长方形，带型，曲线形或者是其他的形状。

        常用在精密电阻，功率电阻的制造中。

        6.薄膜电阻

        薄膜电阻器是用类蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成，一般这类电阻常用的绝缘材料是陶瓷基板。

        薄膜电阻就是氧化铝陶瓷基底上通过真空沉积形成镍化铬薄膜，通常只有0.1um厚，只有厚膜电阻的千分之一，然后通过光刻工艺将薄膜蚀刻成一定的形状。光刻工艺十分精确，可以形成复杂的形状，因此，薄膜电容的性能可以控制的很好。

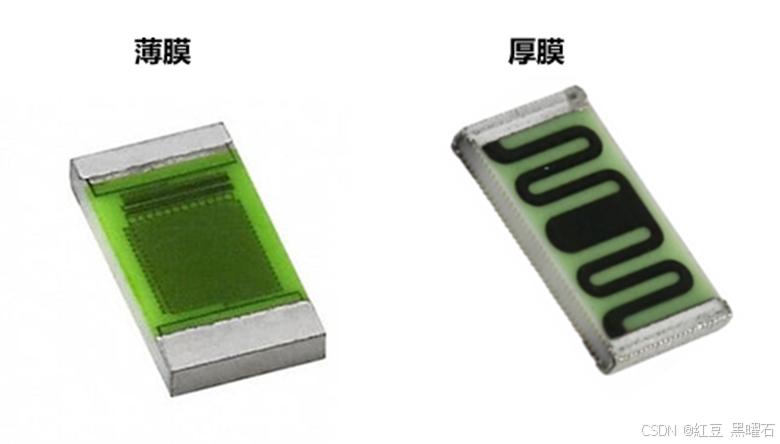

薄膜电阻器与厚膜电阻器主要有以下两个区别：

• 膜厚的区别，厚膜电阻的膜厚一般大于10μm，薄膜的膜厚小于10μm，大多处于小于1μm；
• 制造工艺的区别，厚膜电阻一般采用丝网印刷工艺，薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。厚膜电阻和薄膜电阻在材料和工艺上的区别直接导致了两种电阻在性能上的差异。厚膜电阻一般精度较差，10%，5%，1%是常见精度，而薄膜电阻则可以做到0.01%万分之一精度，0.1%千分之一精度等。 同时厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。所以薄膜电阻常用于各类仪器仪表，医疗器械，电源，电力设备，电子数码产品等



• 可变电阻： 可以调节电阻值大小的电阻器

可调电阻

        可调电阻是电阻的一类，可调电阻的电阻值的大小可以人为调节，以满足电路的需要。

        可调电阻按照电阻值的大小、调节的范围、调节形式、制作工艺、制作材料、体积大小等等可分为许多不同的型号和类型，分为：电子元器件可调电阻，瓷盘可调电阻，贴片可调电阻，线绕可调电阻等等。可调电阻器按器件类型分为滑动变阻器、电阻箱、电位器三种。

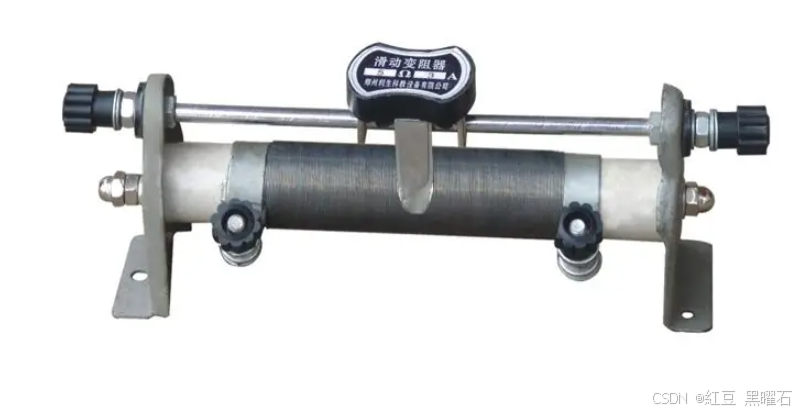

• 滑动变阻器

        由电阻丝绕成线圈，通过滑动滑片来改变接入电路的电阻丝长度，从而改变阻值。

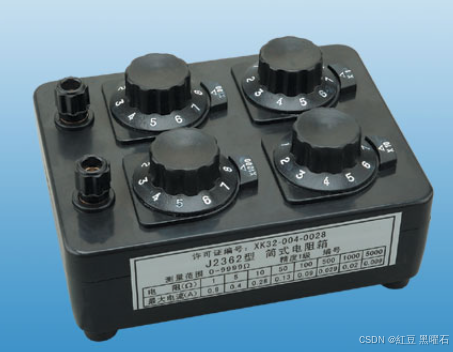

• 电阻箱

        滑动变阻器能够改变连入电路的电阻大小，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值，就要用到电阻箱。

        电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。电阻箱能表示出连入电路中的阻值大小，但阻值变化是不连续的，而且没有滑动变阻器值变化准。

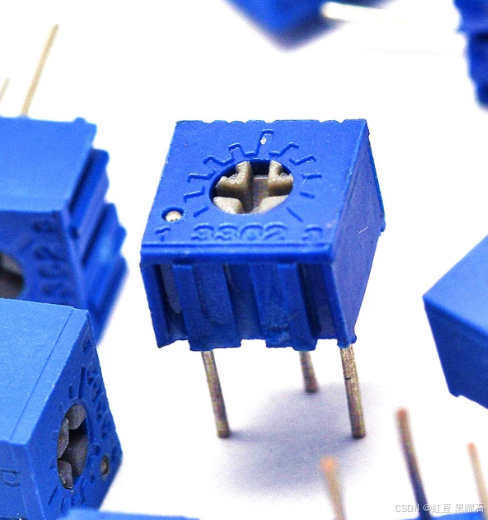

• 电位器

        电位器是可调电阻的一种。通常是由电阻体与转动或滑动系统组成，即靠一个动触点在电阻体上移动，获得部分电压输出。

        电位器的作用——调节电压（含直流电压与信号电压）和电流的大小。

        电位器的结构特点——电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。

可调电阻的作用：

• 可以逐渐地改变和它串联的用电器中的电流，也可以逐渐地改变和它串联的用电器的电压，还可以起到保护用电器的作用。在实验中，它还起到获取多组数值的作用。
• 可变电阻器由于结构和使用的原因，故障发生率明显高于普通电阻器。可变电阻器通常用于小信号电路中，在电子管放大器等少数场合也使用大信号可变电阻器。

敏感电阻

        敏感电阻是指器件特性对温度，湿度，光照，气体， 磁场，压力等作用敏感的电阻器。主要有热敏电阻、光敏电阻、压敏电阻、力敏电阻、磁敏电阻、湿敏电阻和气敏电阻。

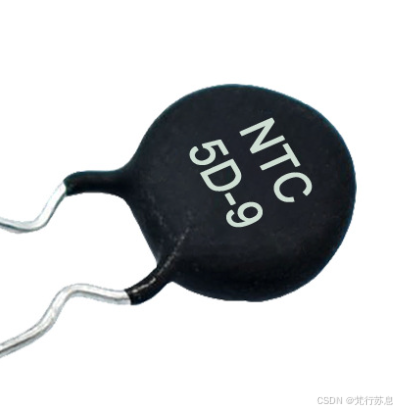

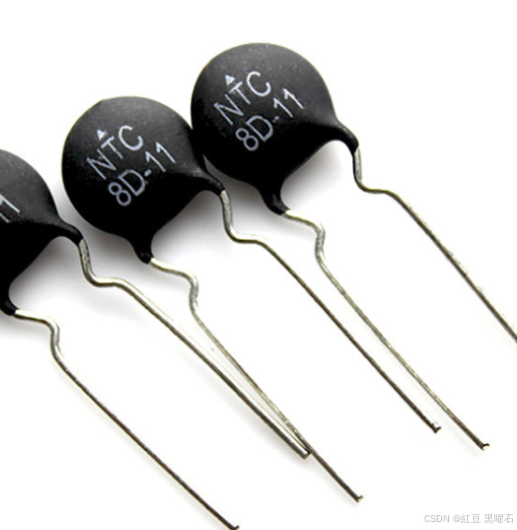

• 热敏电阻

        热敏电阻是一种传感器电阻，其电阻值随着温度的变化而改变。按照温度系数不同分为正温度系数热敏电阻和负温度系数热敏电阻。正温度系数热敏电阻器的电阻值随温度的升高而增大，负温度系数热敏电阻器的电阻值随温度的升高而减小，它们同属于半导体器件。其种类较多，如根据阻值的温度数可分为阻值随温度升高而减少的负温度系数热敏电阻和阻值随温度升高而增加的正温度系数热敏电阻;如按阻值随温度变化的大小及变化速度;可分为缓变型和突变型两种;如按电阻器受热的方式来分，可分为直热式和旁热式两种;按其形状、结构来分，还可分为棒状、园片、方片、珠状，线管状、薄膜及厚膜等热敏电阻。

        热敏电阻可作为电子线路元件用于仪表线路温度补偿和温差电偶冷端温度补偿等。利用NTC热敏电阻的自热特性可实现自动增益控制，构成RC振荡器稳幅电路，延迟电路和保护电路。在自热温度远大于环境温度时阻值还与环境的散热条件有关，因此在流速计、流量计、气体分析仪、热导分析中常利用热敏电阻这一特性，制成专用的检测元件。PTC热敏电阻主要用于电器设备的过热保护、无触点继电器、恒温、自动增益控制、电机启动、时间延迟、彩色电视自动消磁、火灾报警和温度补偿等方面。

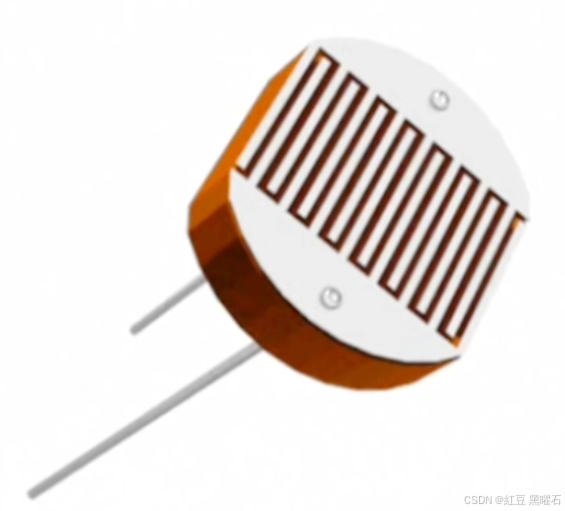

• 光敏电阻

        光敏电阻是用半导体材料制备的光电导器件，其基于半导体的内光电效应，光照愈强，阻值就愈低，亮电阻值可小至1KΩ以下。在无光照时，光敏电阻呈高阻状态，暗电阻一般可达1.5MΩ。光敏电阻具有体积小、反应速度快、光谱响应范围宽等优势，在光电控制、自动控制、通信等领域有着广泛应用。

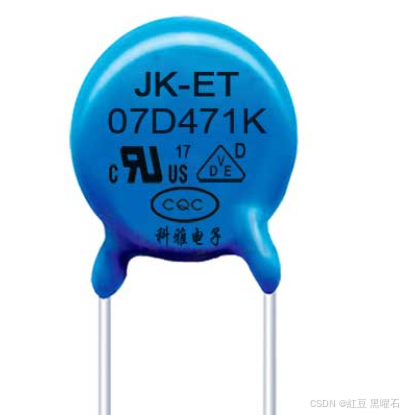

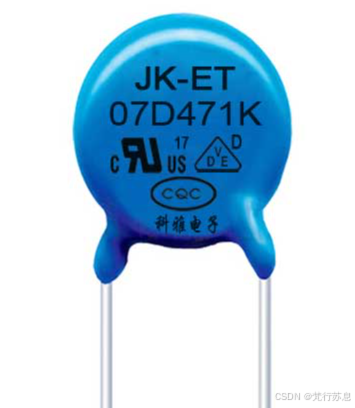

• 压敏电阻

        压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

        按其结构可分为体型压敏电阻、结型压敏电阻、单颗粒层压敏电阻和薄膜压敏电阻等，按其伏安特性可分对称型压敏电阻和非对称压敏电阻。其性能参数为标称电压、标称电流、非线性系数、通流能力和电压温度系数等。

        压敏电阻主要用于过压保护和稳压电路之中。

• 磁敏电阻



        磁敏电阻是一种对磁敏感、具有磁阻效应的电阻元件。物质在磁场中电阻发生变化的现象称为磁阻效应。磁敏电阻通常用锑化铟（InSb）或砷化铟（InAs）等对磁具有敏感性的半导体材料制成。半导体材料的磁阻效应包括物理磁阻效应和几何磁阻效应，其中物理磁阻效应又称为磁电阻率效应。

        它的显著特点是：在弱磁场中阻值与磁场的关系按平方律增加，在强磁场中则按线性增加，磁敏电阻具有很高的灵敏度，但不能判断磁场方向，而且受温度影响大，磁敏电阻的阻值随磁场的变化而变化。当外加磁场的方向或强度发生变化时，磁敏电阻的阻值相应改变，利用该变化，可精确地测试出磁场的相对位移。

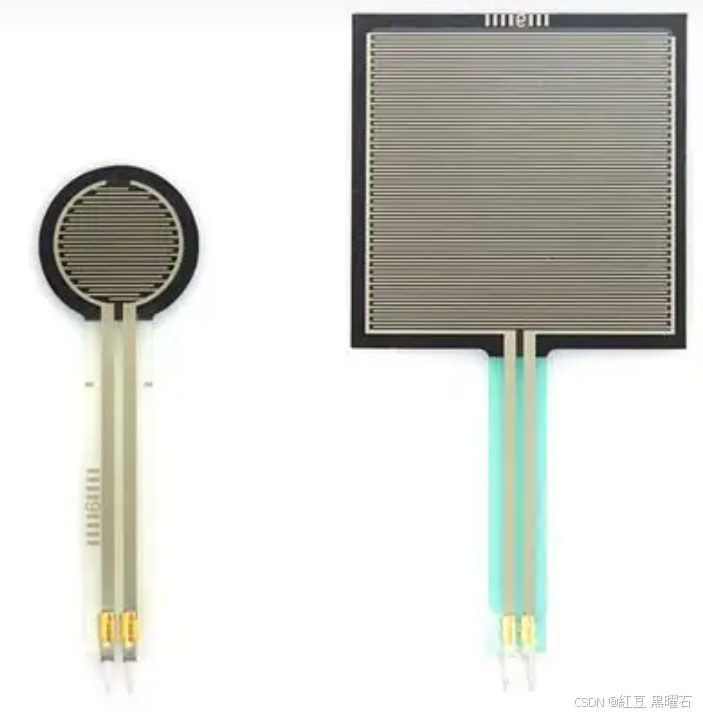

• 力敏电阻器（简称为FSR）

        力敏电阻也称为力敏电阻或力传感器，或简称为FSR。它们是低成本，易于使用的传感器，专门设计用于检测物理压力，挤压和重量。如果在半导体晶体上施加压力，除产生形变外，晶体内部的对称性将发生变化，即导电机理发生变化，从而使晶体的导电率也发生了变化，这种由于外力引起半导体材料电阻率变化的现象称为半导体的压阻效应，这个原理也就是力敏电阻的制作原理、力敏电阻可实现力、位移和扭矩等物理量的电转换。

        力敏电阻可以做成转矩计、延度计、张力计、加速度计、半导体话筒和各种压力传感器等。

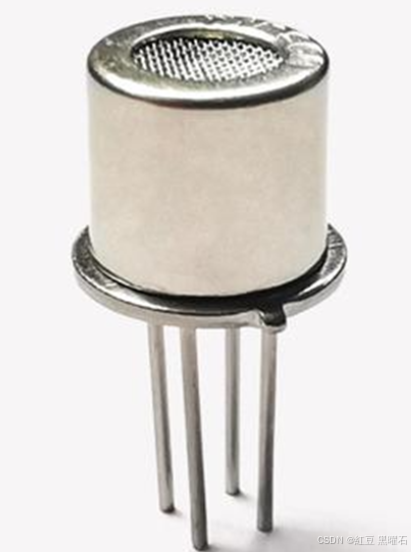

• 气敏电阻

       气敏电阻是一种将检测到的气体的成分和浓度转换为电信号的传感器，它是利用某些半导体吸收某种气体后发生氧化还原反应制成的，主要成分是金属氧化物。通常根据材料的配比和结构不同而分为N型、P型，N型气敏半导体遇还原性气体时，以正离子状态吸附在其表面、使导带电子密度增加，从而电阻减小。P型金属氧化特半导体遇到能提供电子原性气体时，电阻增大，而遇到吸引电子的氧化性气体时，则电阻减小。

        气敏电阻也是一种新型的半导体元件，它可以做成各种气敏探测器，在各种管道和密封系统的探漏、环境监测、防火和自动控制方面有独到的作用。

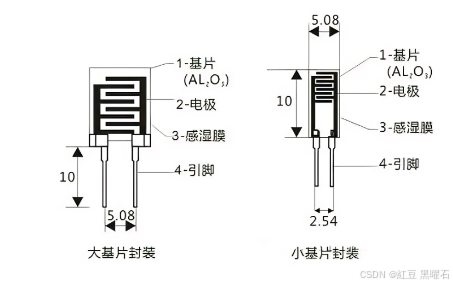

• 湿敏电阻

        湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。工业上流行的湿敏电阻主要有氯化锂湿敏电阻，有机高分子膜湿敏电阻。当感湿层吸附环境中的水份之后，就引起两极间电阻的变化。这种敏感电阻器用来制作毛发湿度计和干湿球度计精确度非常高，因而常用于湿度测量和控制领域。

电阻器的参数

单位换算

        电阻的单位是欧姆，简称欧，用希腊字母“Ω”表示。常用的电阻单位还有千欧姆(KΩ)，兆欧姆(MΩ)，它们的关系是：

1MΩ=1000KΩ=1000000Ω

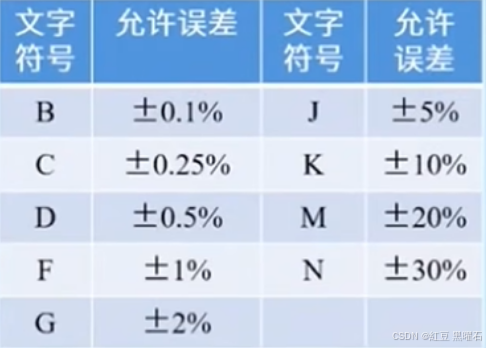

标称值和允许误差

        电阻的标称值是指制造商生产的电阻器预定的阻值，通常会在电阻器上用特定的方法进行标记以便用户识别。

电阻的标称阻值分为：

• E6对应允许偏差为±20%
• E12对应允许偏差为±10%
• E24对应允许偏差为±5%
• E48对应允许偏差为±2%
• E96对应允许偏差为±1%
• E192对应允许偏差为±0.5%

        电阻标称值是计算电路中电阻及其它元件之间相对电压和电流的重要参数。

电阻的标称阻值系列如下:

• E6系列：1.0、2.2、3.3、4.7、6.8
• E12系列：1.0、1.5、2.2、2.7、3.3、3.9、4.7、5.6、8.2
• E24系列：1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1
• E48系列：1.00、1.02、1.05、1.07、1.10、1.13、1.15、1.18、1.21、1.24、1.27、1.30、1.33、1.37、1.40、1.43、1.47、1.50、1.54、1.58

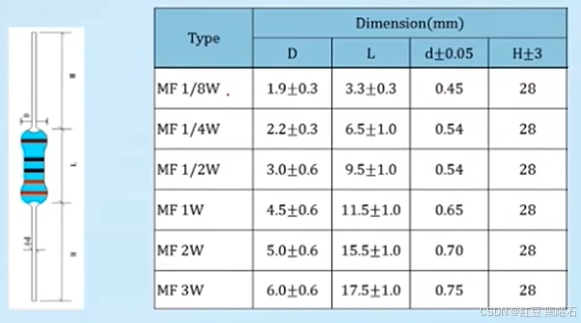

额定功率

        电阻的额定功率可以定义为电阻可以安全运行而不会造成任何损坏的最大功率。电阻的额定功率越大，它的体积越大。

1. 电流通过电阻器时，电阻器会发热。
2. 电阻器发热功率过大，电阻器会被烧坏。
3. 额定功率:电阻器在正常大气压及额定温度下03长期连续工作并能满足规定的性能要求时，所允许耗散的最大功率。
4. 常用电阻器的额定功率有1/8W、1/4W、1/2W、1W、2W、5W等。

电阻值读数

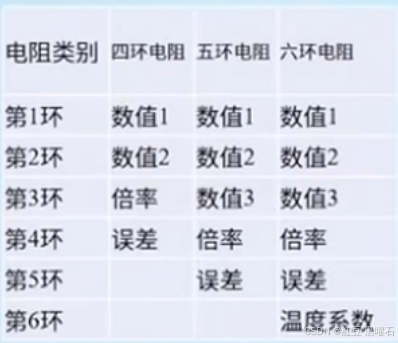

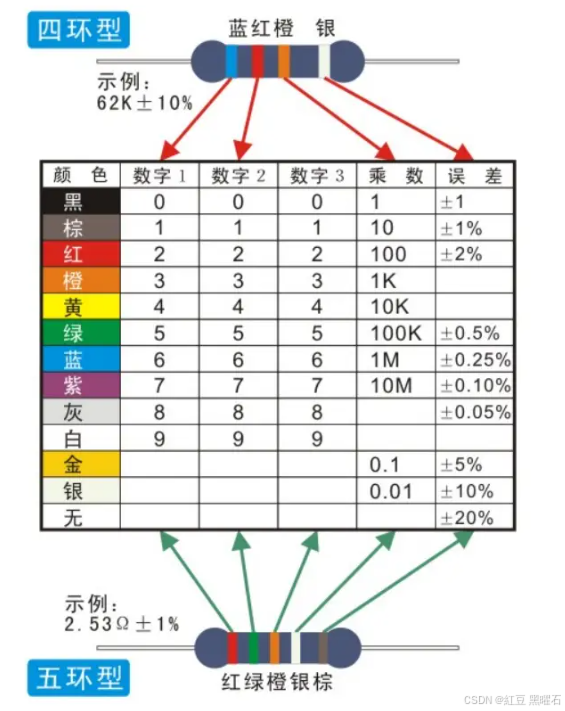

色环法

        电阻器表面有不同颜色的色带，每一种颜色对应一个数字，色带位置对应有效数字、乘数、误差，常用三环、四环、五环和六环法标注。

直接标注法

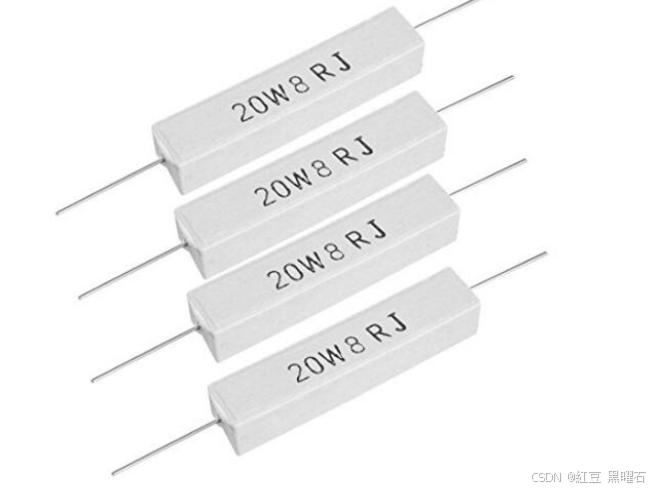

        水泥电阻的丝印顺序一般是20W8RJ，表示的是额定功率是20W，电阻阻值是8Ω，J表示的是阻值±5％的误差。

数码表示法

        在贴片电阻、排阻等电阻体的表面用三位数字或两位数字加R来表示标称值的方法。 需要注意的是，要将这种标注法与直标法区别开。

示例:

标注为"103"的电阻其阻值为10x10³=10kΩ

标注为“473”的电阻其阻值为47x103=47kΩ。

测量方法

一、普通电阻的检测

1.直观法

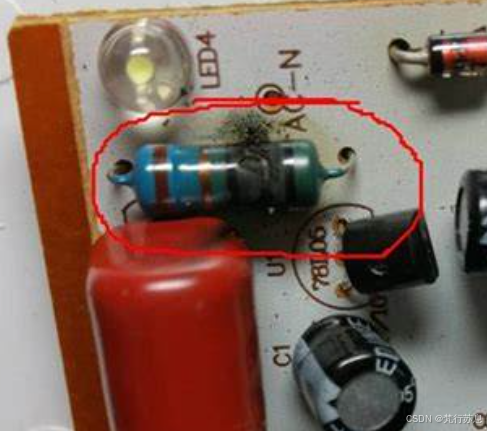

        直观法是用肉眼直接观察电阻，看有无烧焦、烧黑、断脚及引脚松脱等现象，若出现这些现象，说明电阻有问题，应更换。



2.测量法

        测量法是指用万用表测量电阻的阻值，看其阻值是否正常。

 ①用万用表的电阻档，选择合适的档位，即选择的档位量程应略大于被测电阻的阻值。如无标称值，可先用高档位试测，然后逐步逼近正确档位。

②测量时不可用两手同时抓住被测电阻两端引出线以免把人体电阻和被测电阻并联使测量结果偏小。

③如测量电路中的某个电阻器，必须将电阻器的一端从电路中断开，以防电路中的其他元器件影响测量结果。

现象：

• 若测得的阻值为无穷大说明电阻内部开路;
• 若测得的阻值远大于标称值，说明电阻的阻值变大;
• 若测得的阻值与标称值接近，说明电阻的阻值正常。

        电阻的测量值一般不会远小于标称值。

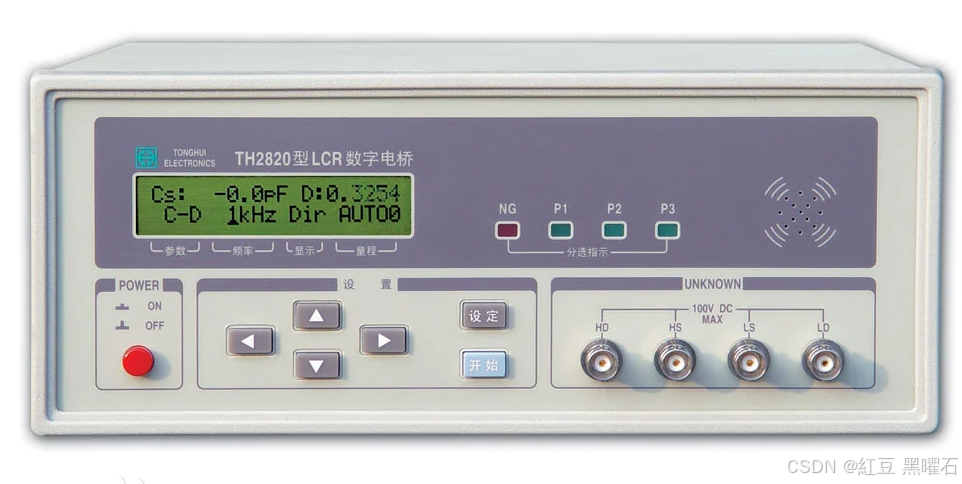

3.用数字电桥测量

二、特殊电阻的检测

 1.熔断电子（保险丝）的检测方法

①测量电阻值

        使用万用表的电阻档位，将测试笔分别接触保险丝两端。如果保险丝正常，万用表显示的电阻值应该接近于零。如果电阻值非常大或无限大，说明保险丝断开，需要更换。

        通过与其他正常保险丝进行比较，判断电阻值是否在正常范围内。如果电阻值明显偏大或偏小，也可能表示保险丝存在问题。

        需要注意的是，量测电阻值时，保险丝必须处于断开状态，否则会影响测试结果。

②检查导通情况

        使用万用表的导通档位，将测试笔分别接触保险丝两端。如果保险丝正常，万用表应该显示导通，即指针或数字显示器应该有反应。

        如果保险丝导通，说明电流可以顺利通过，保险丝正常工作。如果保险丝不导通，说明电流无法通过，保险丝可能已经断开。

        需要注意的是，检查导通情况时，保险丝必须处于闭合状态，否则会导致测试结果不准确。

在使用万用表量测保险丝好坏时，需要注意以下几点：

• 选择合适的量程和档位。保险丝的电阻值通常较小，所以要选择较小的量程，以提高测量的准确性。
• 保持测试笔与保险丝的接触良好。测试笔与保险丝的接触不良会导致测量结果不准确。
• 遵循安全操作规范。在量测保险丝时，要确保电路处于断开状态，以免发生触电或短路的危险。
• 通过使用万用表量测保险丝的电阻值和导通情况，可以准确判断保险丝的好坏。在量测过程中，要注意选择合适的量程和档位，保持测试笔与保险丝的良好接触，并遵循安全操作规范。

        通过以上方法，我们可以快速、准确地判断保险丝是否正常工作，从而确保电路的安全和稳定运行。



2.热敏电阻器的检测方法

检测热敏电阻器应分两步进行：

        ①先测其常温阻值是否正常；

        ②再测其受热后的阻值能否变化。

         在常温下，若测得的阻值与标称值接近，且用电烙铁加热（也可以用打火机靠近加热、热风枪吹热）后，阻值又能发生明显变化，说明正常；否则，说明损坏。



 3.压敏电阻的检测方法

①直观法

         若压敏电阻表面烧焦、烧黑、裂开、炸块或穿洞，说明压敏电阻已经烧坏。

 ②指针万用表测量

        在正常情况下，压敏电阻的阻值非常大，用万用表1k挡测量时，表针几乎不偏转。若测得压敏电阻的阻值很小，甚至为0Q，说明压敏电阻已击穿。

③用数字万用表电容档测量

        压敏电阻体内有寄存电容，测出来有容量是好的，反之则是断路了。

④外加电压源

        首先，需要了解压敏电阻的电压值。可以使用一个合适的电压源（此处的电压源可以是普通电源），并串联一个保护电阻，以防止电流过大而损坏压敏电阻或电源。通过这种方式为压敏电阻施加电压，并测量其电压值，以确认是否在标称值范围内。如果电压值符合标称值，则可以认为该元件正常；若与标称值存在较大偏差，则说明该压敏电阻存在问题。
