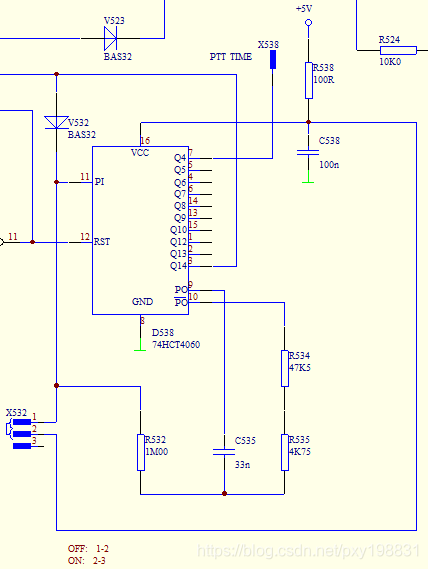

如上图所示,为计数器74HCT4060的一款典型电路,该芯片可以做计数器使用。
DATASHEET地址https://pdf1.alldatasheet.com/datasheet-pdf/view/15613/PHILIPS/74HC4060.html
16脚单端供电。11脚为时钟输入,12脚为主动复位,高电平有效。
9和10为时钟的产生引脚,可以接RC震荡电路或者晶振。
Q4~Q14为14位的2进制定时输出。
下面分析电路。
当12脚RST输入信号为高电平时,芯片复位,从新计时。
9,10控制时钟信号的频率,由此控制定时的时间,当对时间要求不严格时,
处于成本考虑可以选用RC振荡,定时时间受电阻R534、R535的电容C535的影响。
产生的时钟信号输入到11脚,14位的2进制计数器对应的位溢出后就会在Q4~Q14引脚输出高电平,同时向上进位,
为达到溢出条件时,为低电平。
看跳线X532,当接1-2时,会把+5V电源接入到芯片的11脚,11脚一直为高电平,
就识别不到时钟信号,从而不再计时。
同理当Q14输出高电平时,同样也会通过二极管V532到达11脚,
