理解Linux Bridge、Tun/Tap、Veth Pair

最近在学习openstack neutron的相关知识，neutron的二层网络实现使用了linux网络虚拟化相关的技术。之前看kubernetes cni的时候，也使用过类似的技术。这一次整理一下这些内容，加深自己的理解。

veth pair

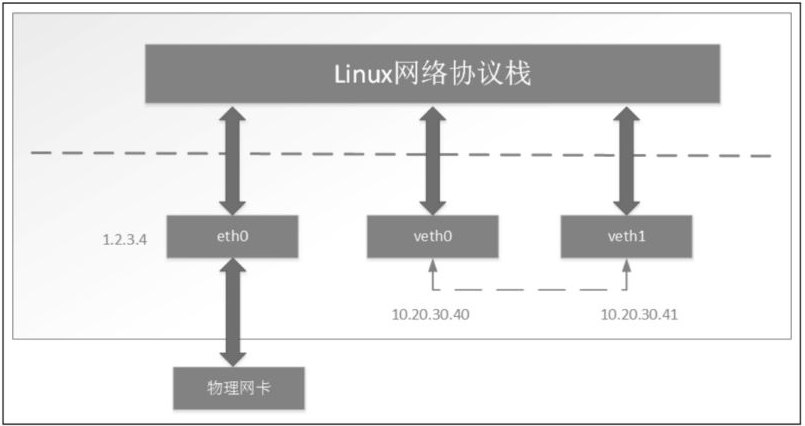

veth是虚拟以太网卡（Virtual Ethernet）的缩写。veth设备总是成对的，因此我们称之为veth pair。如下图所示，veth0和veth1是一对veth pair。eth0是物理网卡设备，与eth0一端连着网络协议栈一端连着物理网卡不同，veth pair两个设备，一端互相链接，另外一端都连着网络协议栈。这一特性，使得我们在用户空间向veth pair的一端（如veth0）发送网络包，在另一端（veth1）可以接收到这些网络包。
veth pair在容器化场景里，常用来连接不同的network namespace。在虚拟化场景中则常用来链接两个linux bridge。

tun/tap

tun/tap设备到底是什么？从Linux文件系统的角度看，它是用户可以用文件句柄操作的字符设备；从网络虚拟化角度看，它是虚拟网卡，一端连着网络协议栈，另一端连着用户态程序。

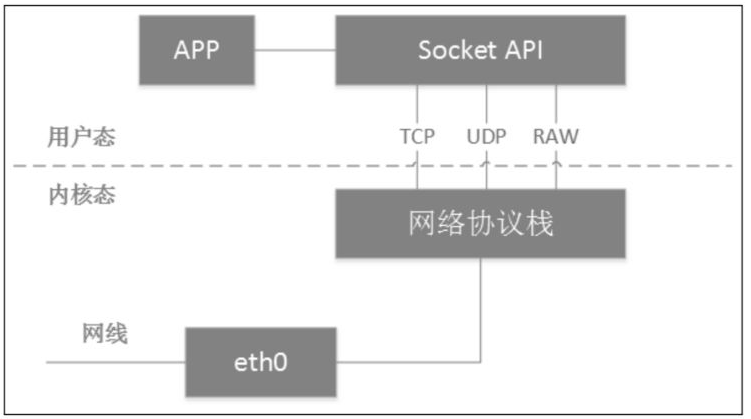

详细介绍tun/tap之前，我们先简单介绍物理设备上的数据是如何通过Linux网络栈送达用户态程序的。下图一个经典的、通过Socket调用实现用户态和内核态数据交互的过程。物理网卡从网线接收数据后送达网络协议栈，而进程通过Socket创建特殊套接字，从网络协议栈读取数据。

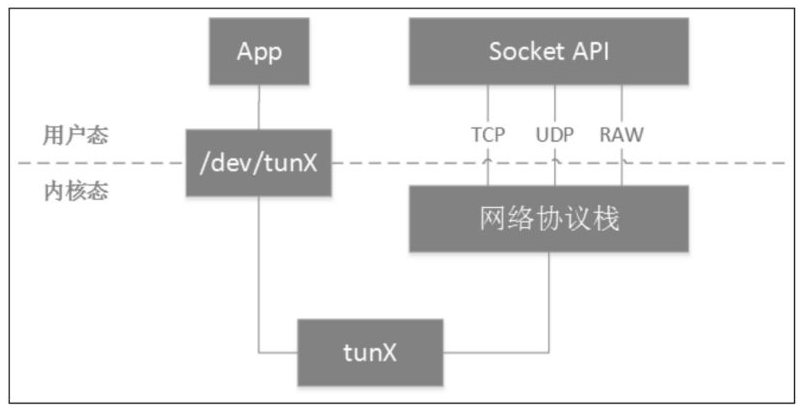

tun/tap设备是利用Linux的设备文件实现内核态和用户态的数据交互，而访问设备文件则会调用设备驱动相应的例程，要知道设备驱动也是内核态和用户态的一个接口。tun设备的工作模式如下图，普通的物理网卡通过网线收发数据包，而tun设备通过一个设备文件（/dev/tunX）收发数据包。所有对这个文件的写操作会通过tun设备转换成一个数据包传送给内核网络协议栈。当内核发送一个包给tun设备时，用户态的进程通过读取这个文件可以拿到包的内容。当然，用户态的程序也可以通过写这个文件向tun设备发送数据包。
tap设备与tun设备的工作原理完全相同，区别在于：

• tun设备的/dev/tunX文件收发的是IP包，因此只能工作在L3，无法与物理网卡做桥接，但可以通过三层交换（例如ip_forward）与物理网卡连通；
• tap设备的/dev/tapX文件收发的是链路层数据包，可以与物理网卡做桥接。

在虚拟化场景下，tap设备常用来链接虚机与物理机上的网络设备。如openstack，虚机使用qemu做io虚拟化向/dev/tunX读写数据，通过tap设备可以将虚机的网络包传送到物理机的网络协议栈内。

Linux Bridge

顾名思义，Linux bridge就是Linux系统中的网桥，但是Linux bridge的行为更像是一台虚拟的网络交换机，任意的真实物理设备（例如eth0）和虚拟设备（例如，前面讲到的veth pair和tap设备）都可以连接到Linux bridge上。需要注意的是，Linux bridge不能跨机连接网络设备。
Linux bridge与Linux上其他网络设备的区别在于，普通的网络设备只有两端，从一端进来的数据会从另一端出去。例如，物理网卡从外面网络中收到的数据会转发给内核协议栈，而从协议栈过来的数据会转发到外面的物理网络中。Linux bridge则有多个端口，数据可以从任何端口进来，进来之后从哪个口出去取决于目的MAC地址，原理和物理交换机差不多。

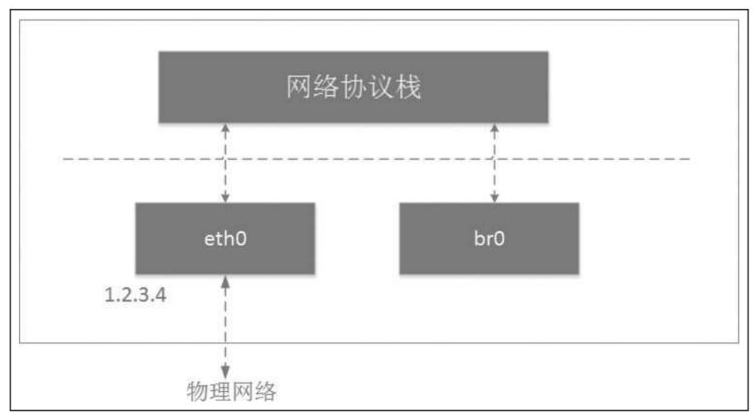

刚创建一个bridge时，它是一个独立的网络设备，只有一个端口连着协议栈，其他端口什么都没连接，这样的bridge其实没有任何实际功能，如下图所示。

下面我们将，veth pair设备的一端与br0相连接，如下图所示。一旦有网络设备与linux bridge相连，就会触发linux brdge的一个功能，与linux bridge相连的网络设备不再向网络协议栈发送数据，转而发送给linux bridge。

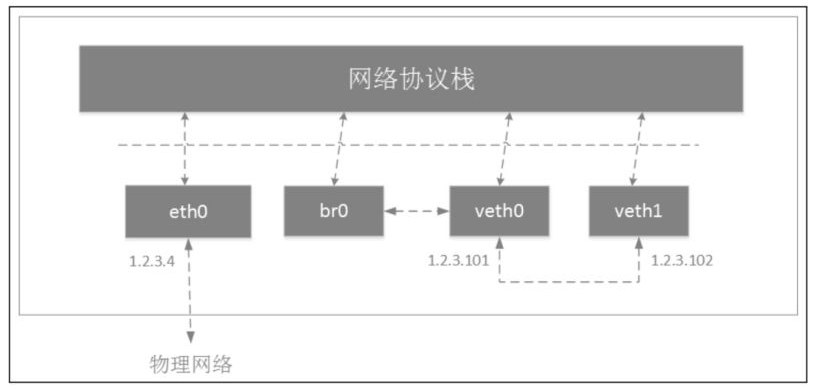

因为这一特性，使得与linux bridge相连接的网络设备的ip地址失去了作用。如下图所示veth0 ip为1.2.3.101。但是由于veth0收到的数据都会转发给br0，而不会发送给网络协议栈。br0发现包并不是发送给自己的，因为br0本身没有ip，所以会将包丢弃。

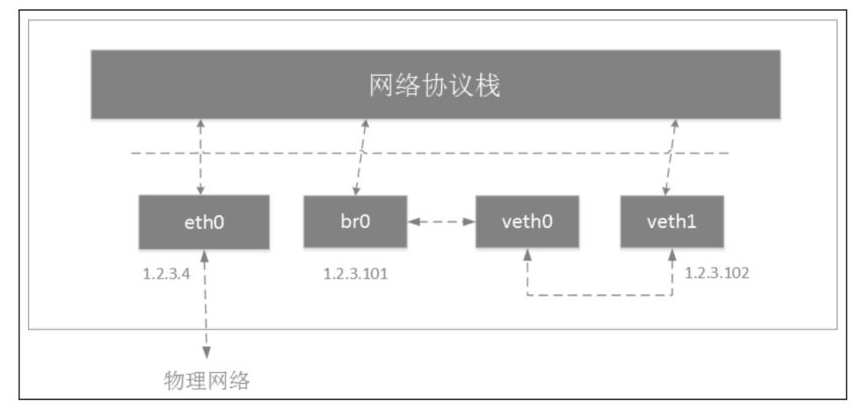

通过以上的分析，网络设备A与linux bridge相连接后，为了保证网络的连通性，应该将网络设备A的ip地址配置到br0上。如下图所示

与linux bridge相连的一定是能与网络协议栈相连的设备。上述的veth pair，tun/tap，tun/tap有一段与网络协议栈相连，veth pair两端都与网络协议栈相连。进一步思考，我们就知道能够链接两个linux bridge的只能是veth pair设备。

参考：《Kubernetes网络权威指南：基础、原理与实践》
